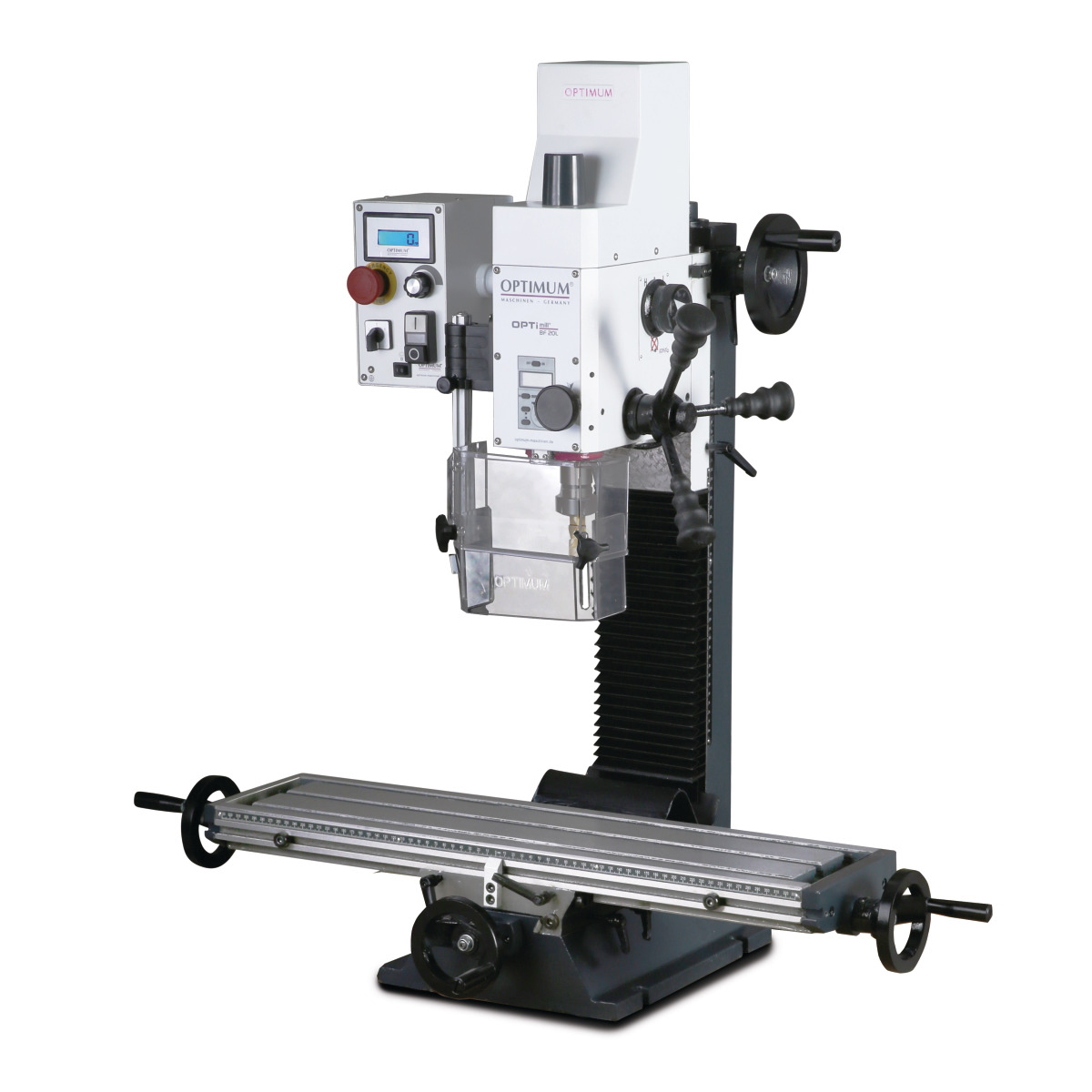

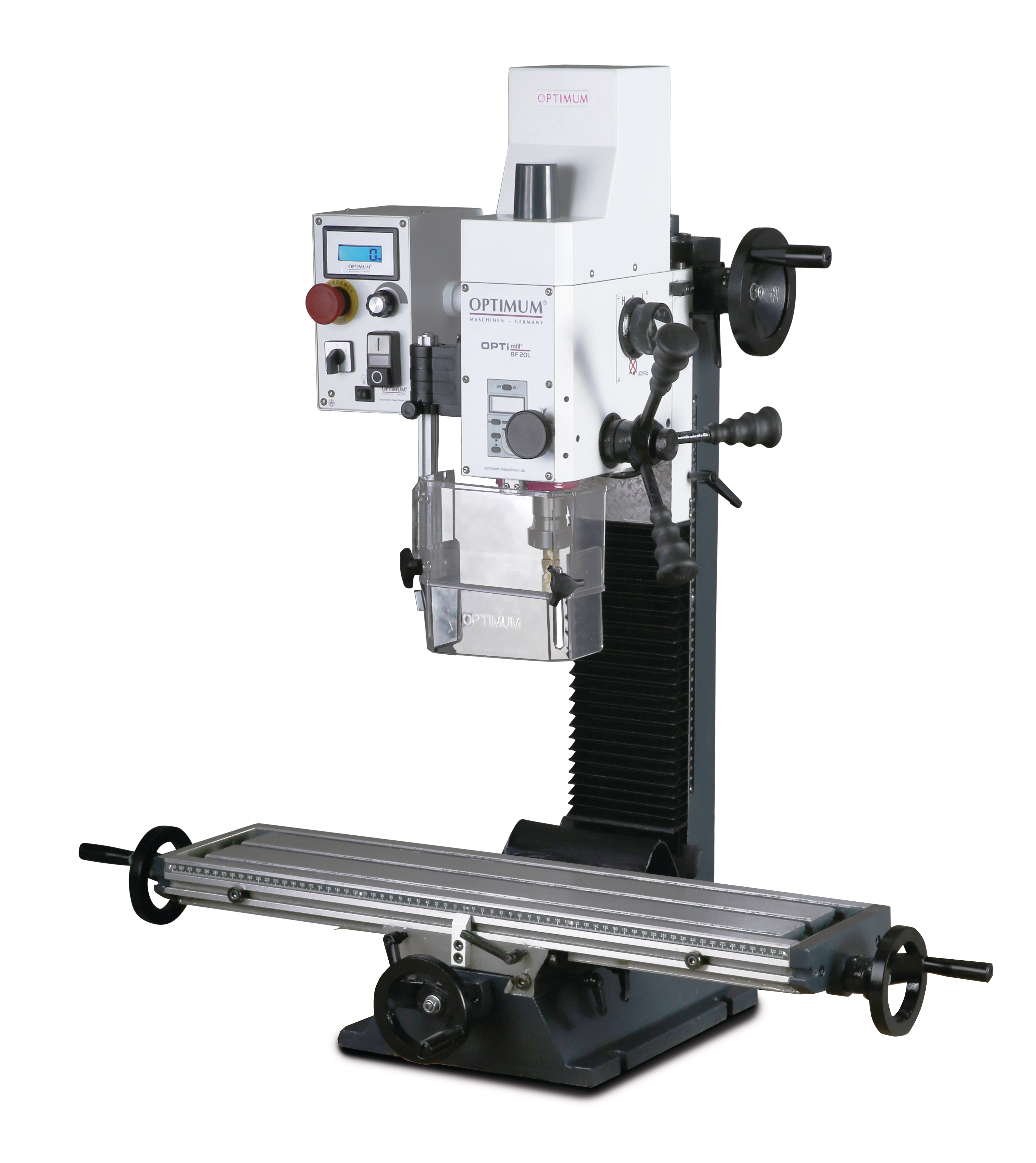

Bohr-Fräsmaschine Optimum OPTImill BF 20LVario
Stabile Ausführung mit elektronisch stufenlos regelbarem Antrieb.
Version L mit Kreuztisch-Länge 700 mm.
BESCHREIBUNG:
- Vorschubspindeln spielfrei einstellbar
durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung,
präzisionsgeschliffen und geschabt
mit nachstellbaren Keilleisten
- EMV-Filterklasse B (Einsatz in Privathaushalten)
- Alle Führungen sind geschliffen und
sichtgeschabt (Öltaschen für die Schmierung)
- Präzise verarbeitet
- Zweireihige Schrägkugellager in den Achsen,
spielfrei einstellbar
- Sicherheitselektrik in 24 Volt-Ausführung
- Faltenbalg als Führungsschutz
- Rechts/Linkslauf
- Bohr-Fräskopf um ± 90° neigbar,
für Fräs- und Bohrarbeiten in jeder Winkellage
- Höhenverstellbare Schutzscheibe mit Mikroschalter
gegen umherfliegende Späne und Teile
für größtmöglichen Schutz des Anwenders
AUSSTATTUNGDETAILS:

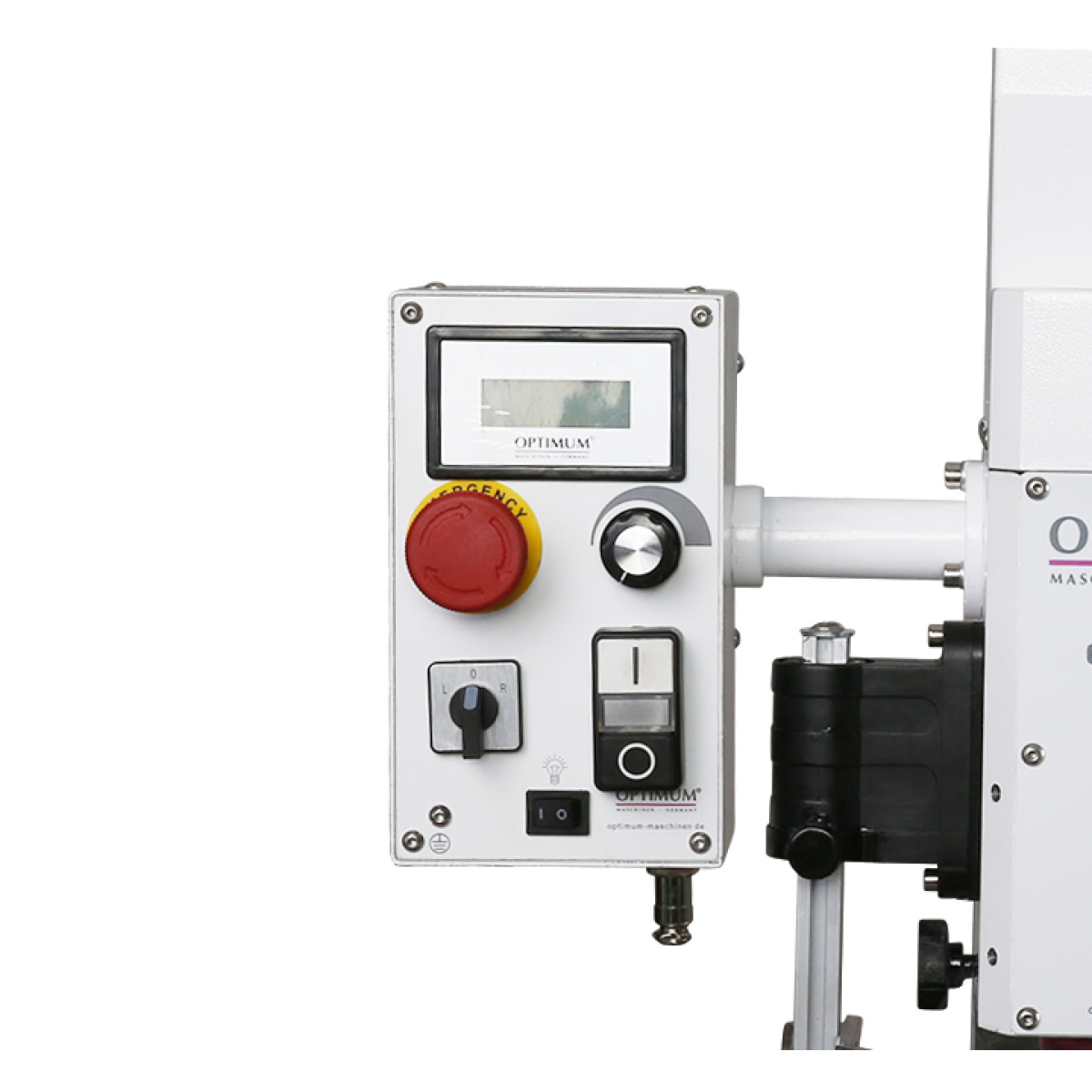

Steuerelektronik
- Integrierte Relais-Steuerung
- Optionaler CNC-Controller kann die Maschine
ein- und ausschalten
Motor
- Zweistufige Getriebeübersetzung
für eine kraftvolle Übertragung
der Motorleistung (850 W)
- Leistungsstarker Gleichstrom-Motor
mit permanenter Stromüberwachung
Drehzahlen
- Großer, drehzahlregelbarer Drehzahlbereich
von 90 - 3.000 min-1
- Gut ablesbares digitales Drehzahldisplay
Start-Stop Verbindung
- für optionalen CNC Conroller

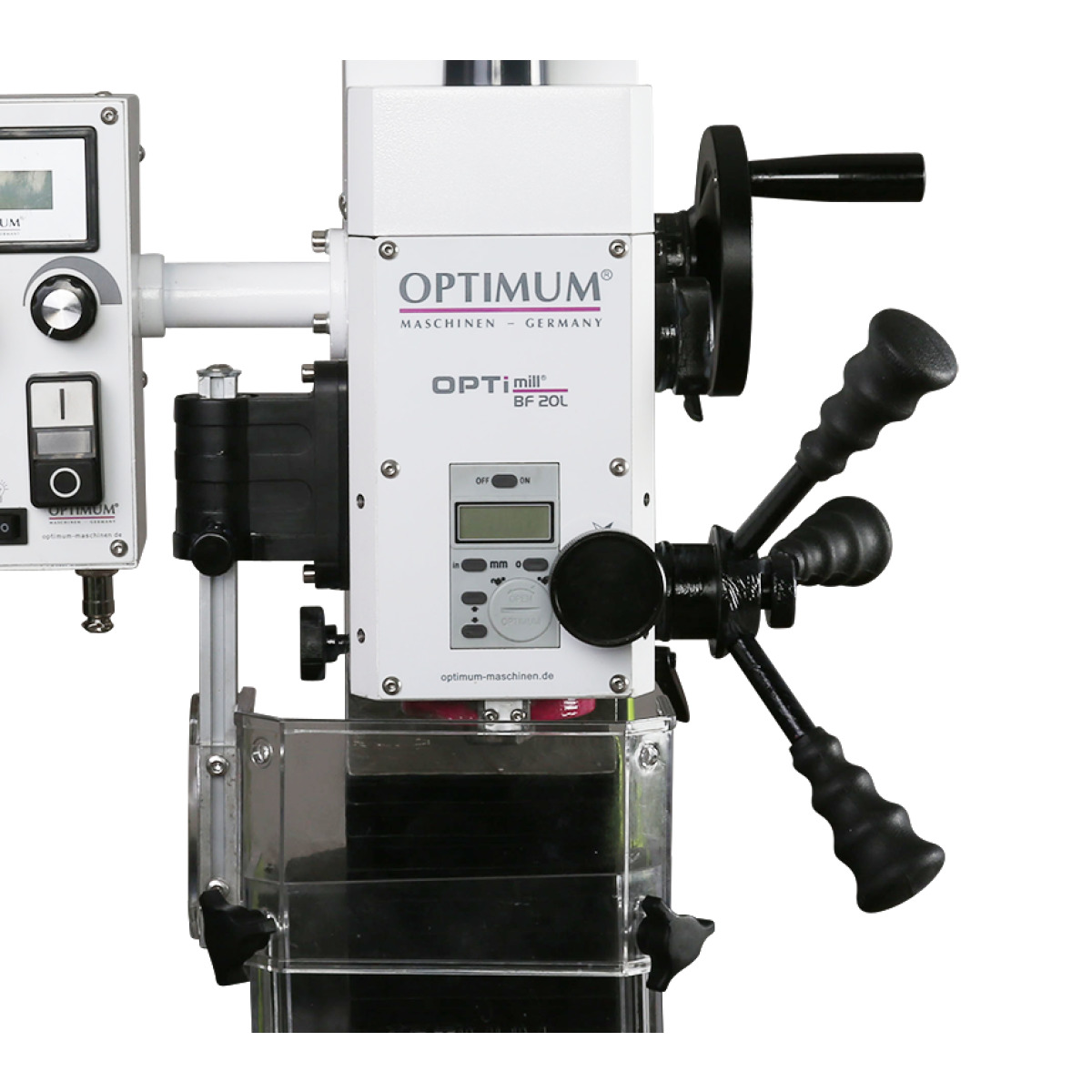

Pinolenhubanzeige
- Digital
- Genauigkeit der Anzeige 0,01 mm
- Umschaltbar mm/inch
Maschinenlampe
- Im Bohr-Fräskopf integriert
- Halogen-Stiftsockellampe, 12V - 10W
Säule
- Beidseitig um 30 mm versetzbar
- Bei geschwenktem Kopf längere Verfahrwege
und zentrische Bearbeitung des Werkstückes möglich
- Rückseite mit Bohrung
- Leichtes Ölen der Trapezspindel oder
Fetten der Kugelumlaufspindeln
Z-Säule und X-Achse
- Vorbereitete 9 mm breite Nut
für die nachträgliche Montage
der Magnetbänder durch einfaches Einkleben
Kegelrollenlager
- Hohe Rundlaufgenauigkeit;
0,015 mm in der Pinole gemessen
Kreuztisch
- Massiv
- Präzise oberflächenbearbeitet
- Mit T-Nuten
- Nachstellbare Keilleisten
- Über 3 Handräder verstellbar
Y-Achse
- Mit 2 eingefrästen Taschen
- Mittels Hülsen kann der Magnetbandhalter
leicht angeschraubt werden
Endanschläge
- Mechanisch
- Einstellbar
Längsmaß-Skala
- Im Kreuztisch eingelassen
- Gut lesbar
TECHNISCHE DATEN:

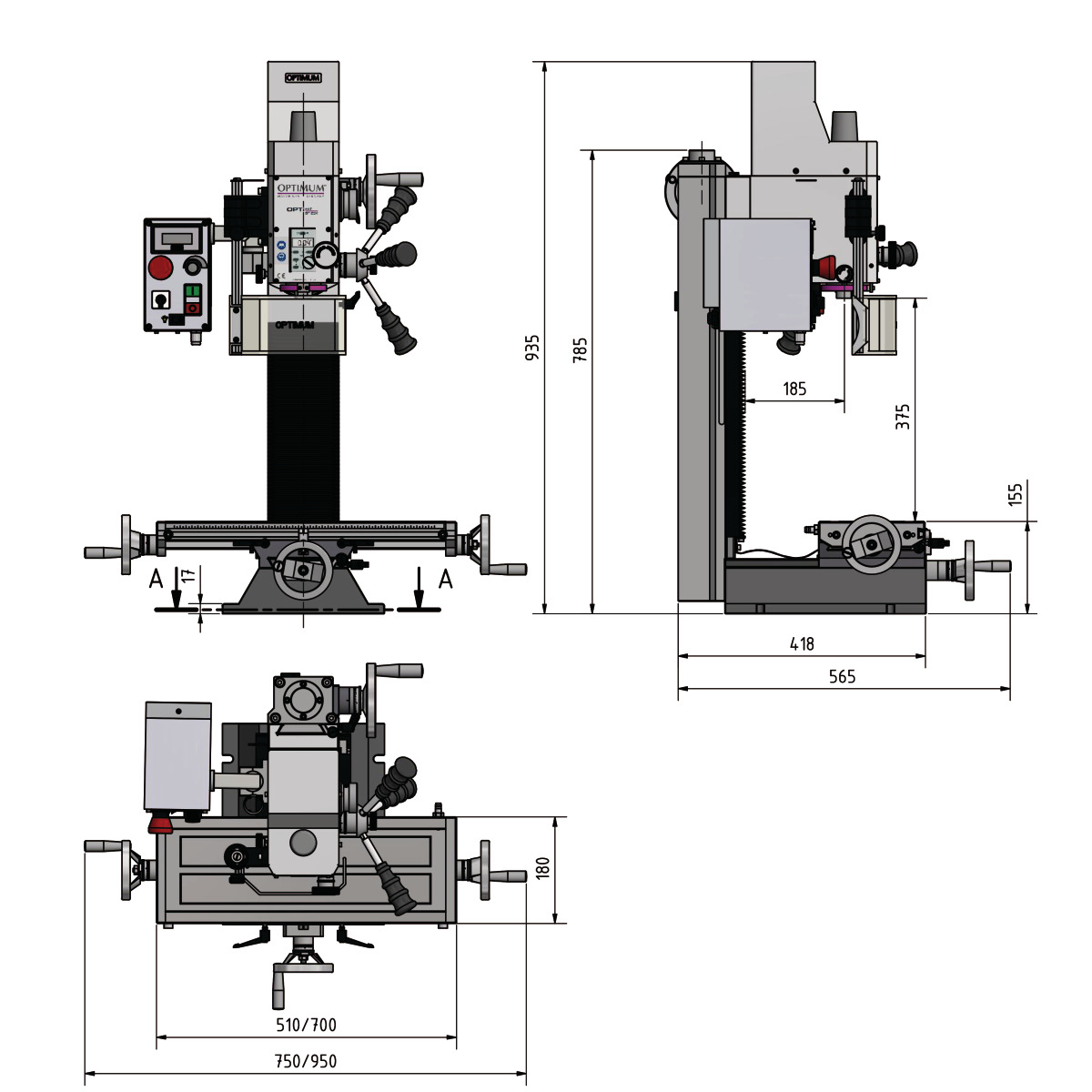

Abmessungen und Gewicht
- Länge ca. 945 mm
- Breite/Tiefe ca. 565 mm
- Höhe ca. 935 mm
- Gewicht ca. 112 kg
Bohr-Fräsleistung
- Messerkopfgröße max. 63 mm
- Schaftfräsergröße max. 20 mm
- Bohrleistung Stahl (S235JR) 16 mm
- Dauerbohrleistung Stahl (S235JR) 12 mm
Elektrische Daten
- Anschlussspannung 230 V
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb 0,85 kW
- Netzfrequenz 50 Hz
Frästisch horizontal
- Länge 700 mm
- Breite 180 mm
- Abstand Vertikalspindel - Frästisch min. 0 mm
- Abstand Vertikalspindel - Frästisch max. 375 mm
- T-Nuten Größe 12 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 63 mm
- Traglast max. 40 kg
Verfahrweg
- X-Achse manuell 480
- Y-Achse manuell 175 mm
- Z-Achse manuell 280 mm
- Vertikalspindel
- Ausladung 185 mm
- Spindelaufnahme MK 2 / M 10
- Drehzahlbereich 90 – 1480 / 150 – 3000 min¯¹
- Anzahl der Drehzahlbereiche 2
- Steuerung der Drehzahlregelung elektronisch regelbar
- Anzugsstange M 10
- Vertikalspindel Leistung Normalbetrieb 0.85 kW
- Drehbereich Fräskopf Z - X Ebene ± 90 °
- Pinolenhub 50 mm
LIEFERUMFANG:
- 1 Bohr-Fräsmaschine OPTImill BF 20LVario
Inklusive:
- 1 Kegeldorn MK 2, B16
- 1 Anzugsstange M 10
- 1 Bedienwerkzeug
