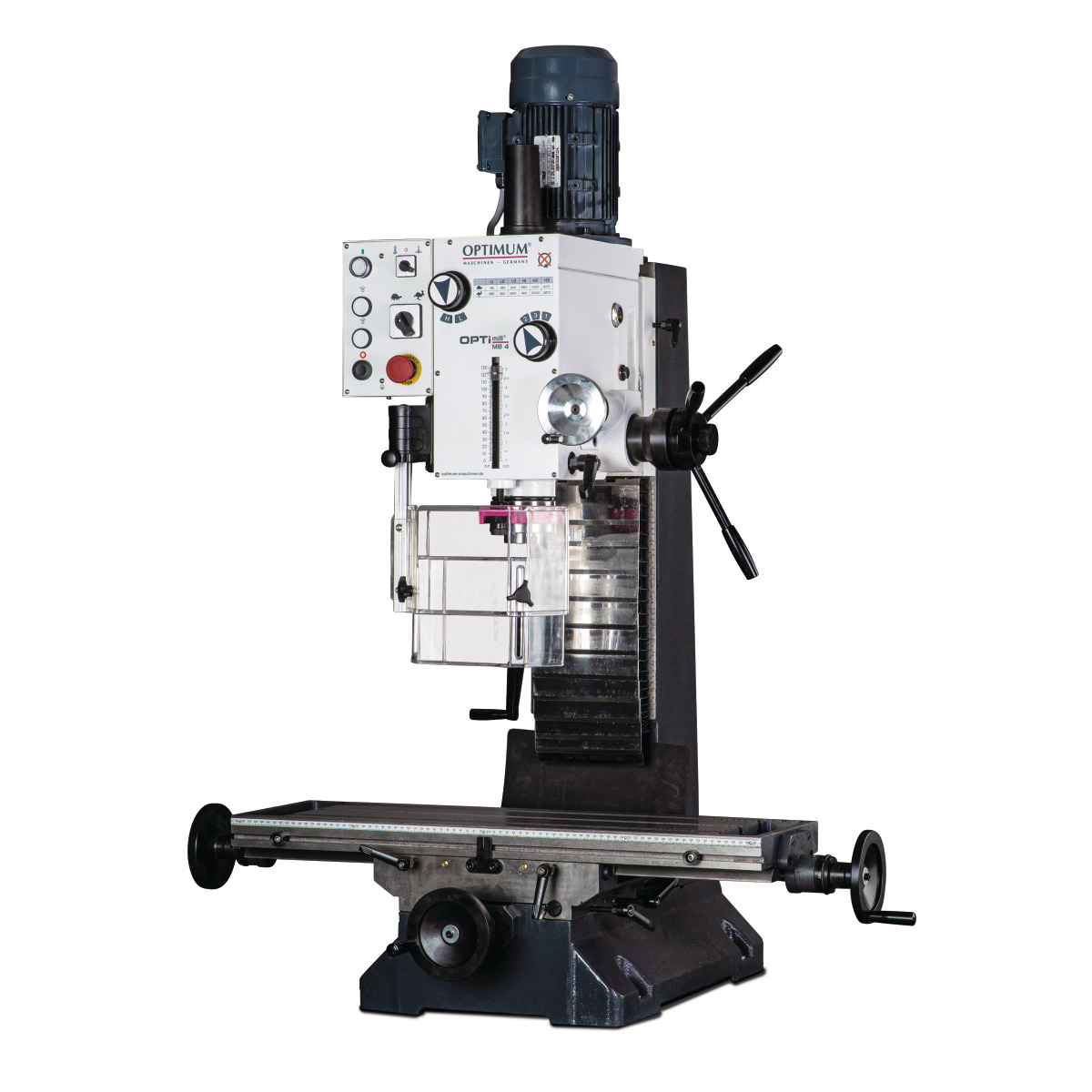

Präzisions-Bohr-Fräsmaschine Optimum OPTImill MB 4

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor
mit Schaltgetriebe für optimale Kraftübertragung.


BESCHREIBUNG:
- Schwere, massive Gussausführung
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Hohe Laufruhe durch geschliffene,
  im Ölbad laufende Getriebezahnräder
- Massiver und groß dimensionierter Kreuztisch,
  präzise oberflächenbearbeitet mit T-Nuten
  und nachstellbaren Keilleisten
- Bohrtiefenanschlag
- Gewindeschneidfunktion

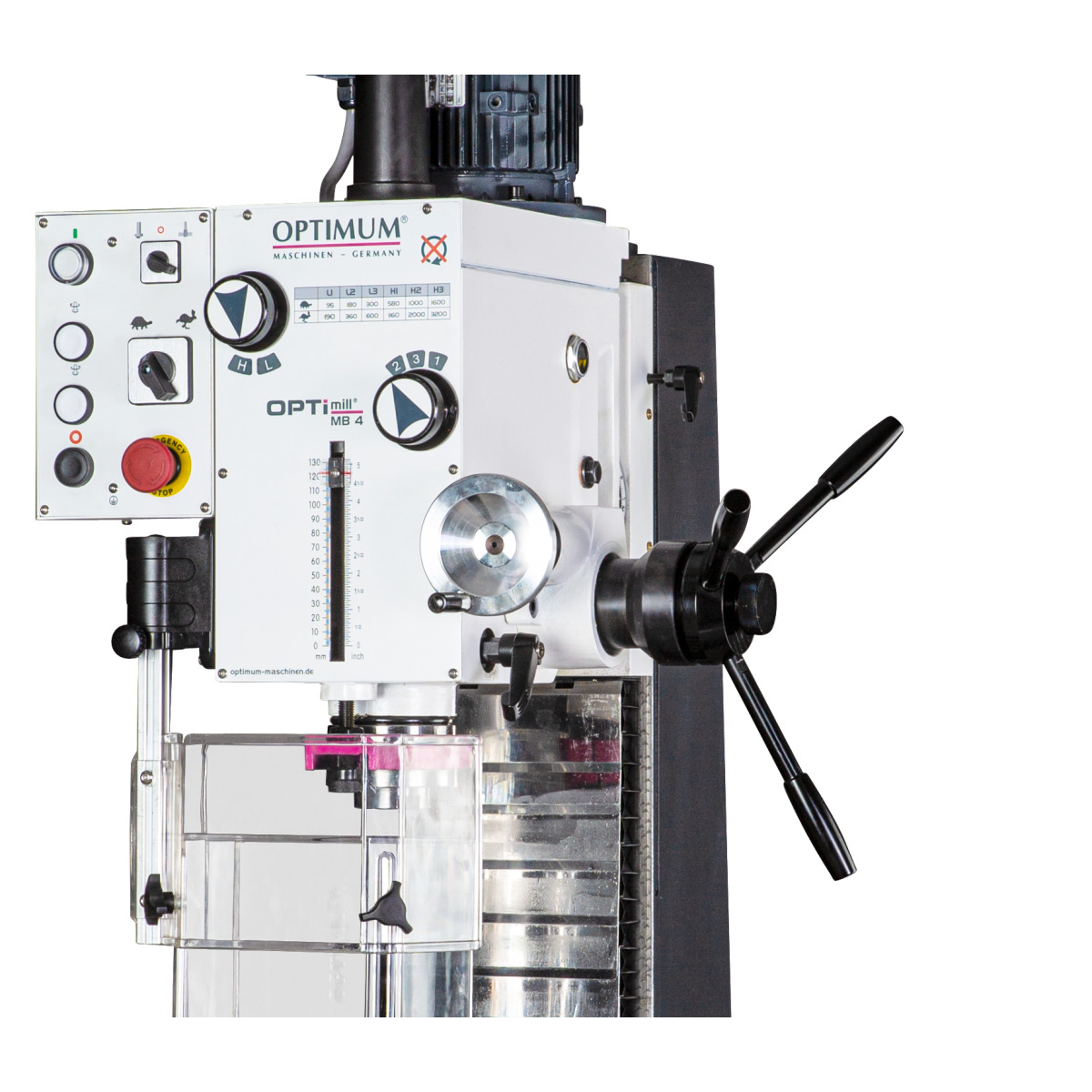

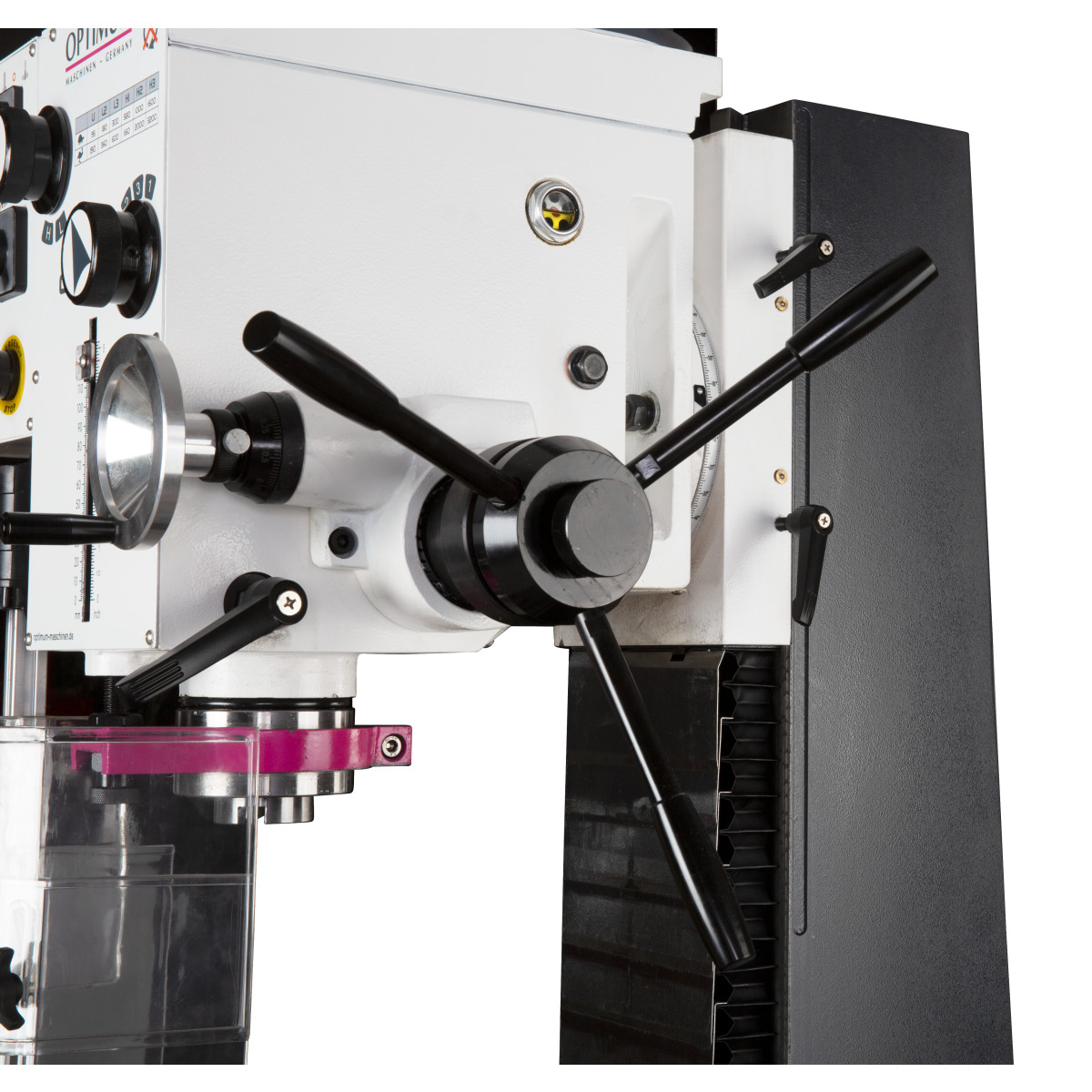

- Manueller Pinolenvorschub mit Feinvorschub
- Spiel der Vorschubspindeln einstell- und nachstellbar

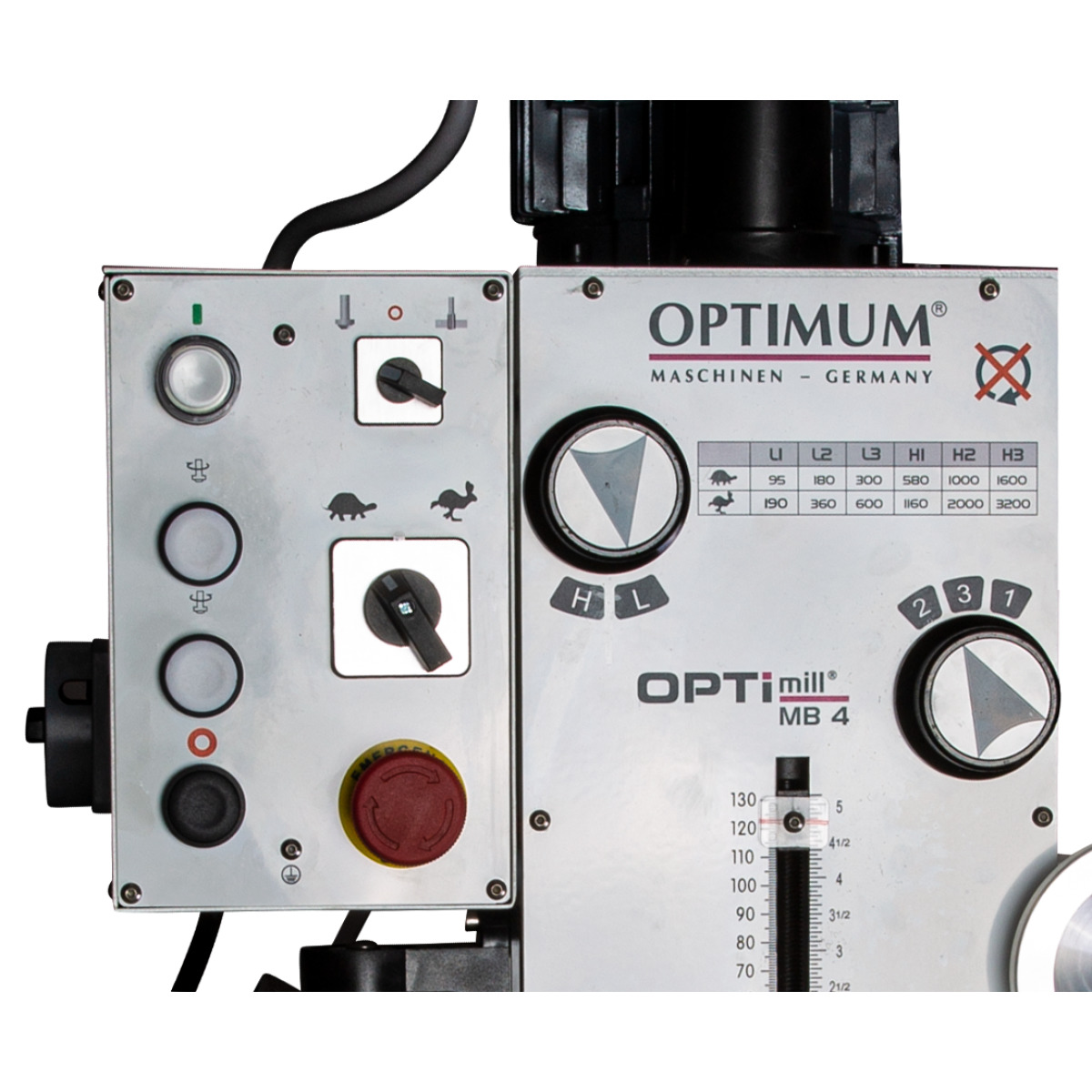

- Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
- Säule mit handgeschabter Schwalbenschwanzführung
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Großer Drehzahlbereich von 95 - 3.200 min-1
  durch 12 schaltbare Geschwindigkeiten


TECHNISCHE DATEN:

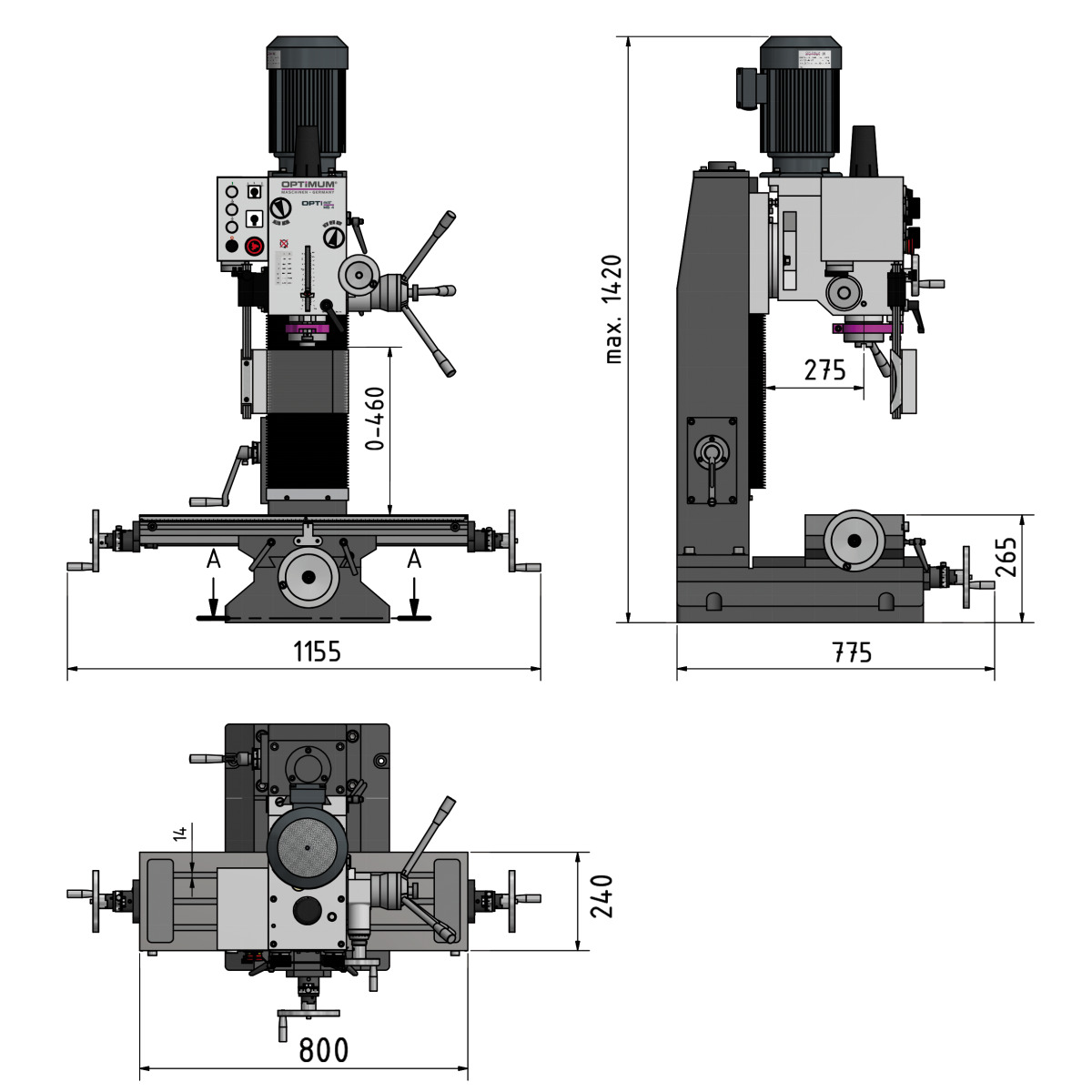

Abmessungen und Gewicht
- Länge ca. 1155 mm
- Breite/Tiefe ca. 775 mm
- Höhe ca. 1420 mm
- Gewicht ca. 320 kg

Bohr-Fräsleistung
- Messerkopfgröße max. 63 mm
- Schaftfräsergröße max. 28 mm
- Bohrleistung Stahl (S235JR) 32 mm
- Dauerbohrleistung Stahl (S235JR) 28 mm

Elektrische Daten
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Frästisch horizontal
- Länge 800 mm
- Breite 240 mm
- Abstand Vertikalspindel - Frästisch max. 460 mm
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 63 mm
- Traglast max. 80 kg

Verfahrweg
- X-Achse manuell 450 mm
- Y-Achse manuell 195 mm
- Z-Achse manuell 430 mm

Vertikalspindel
- Ausladung 275 mm
- Spindelaufnahme MK 4
- Drehzahlbereich 95 – 3200 min¯¹
- Anzugsstange M16
- Vertikalspindel Leistung Normalbetrieb 1,1 / 1,5 kW

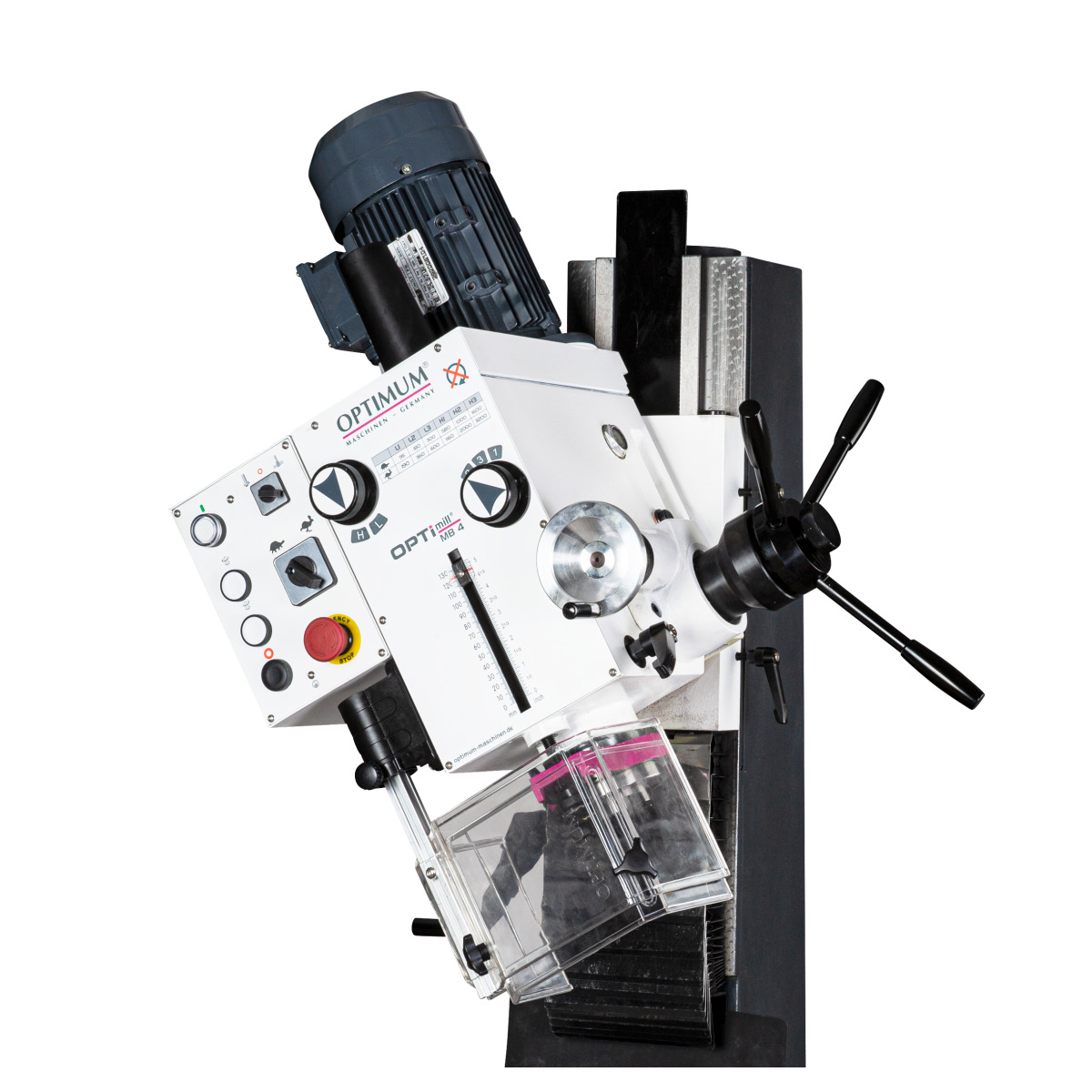

- Drehbereich Fräskopf Z - X Ebene ± 45 °
- Pinolendurchmesser 75 mm
- Pinolenhub 120 mm


LIEFERUMFANG:
- 1 Präzisions-Bohr-Fräsmaschine OPTImill MB 4
Inklusive:
- 1 Adapter MK4/MK 3
- 1 Anzugsstange M 16
- 1 Bedienwerkzeug
