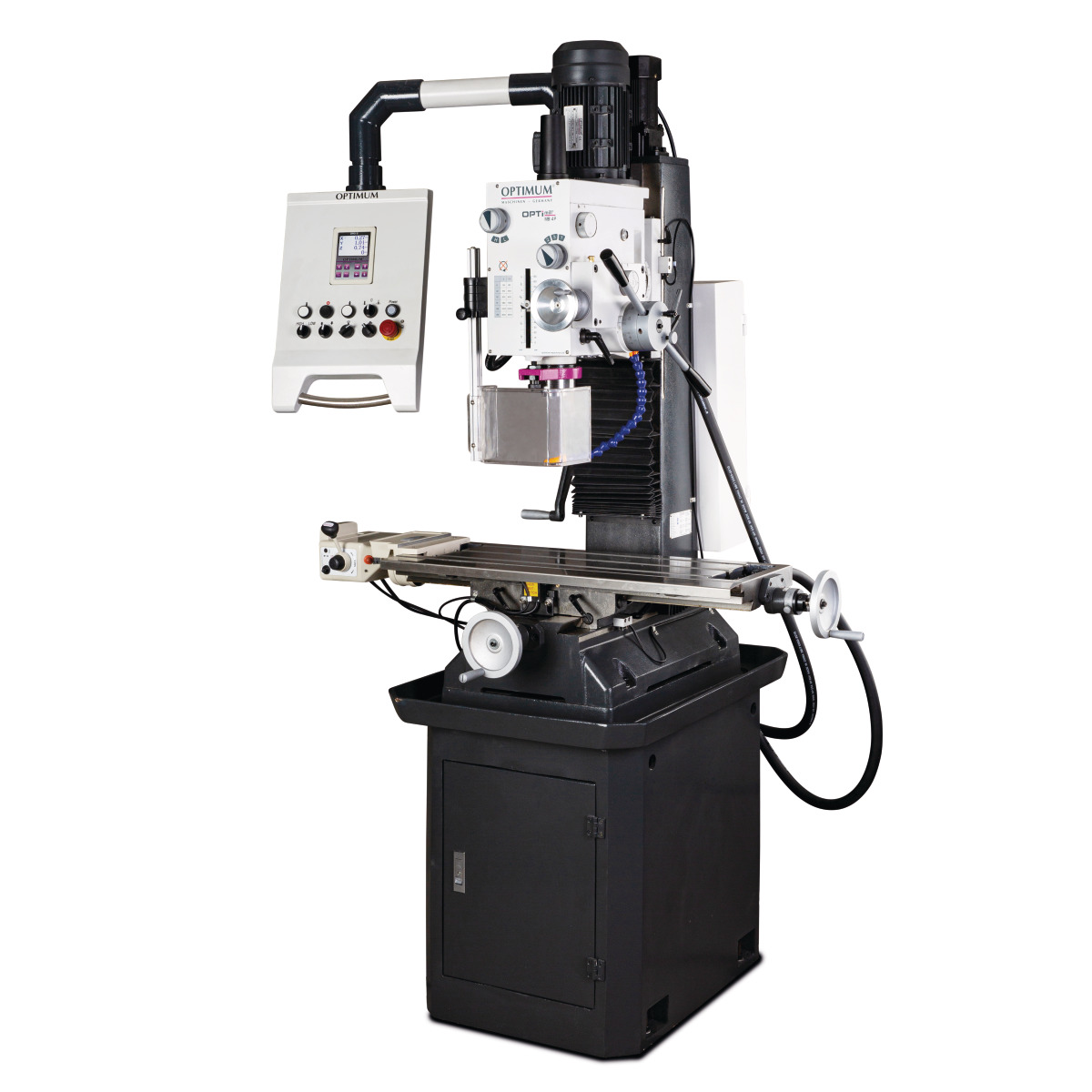

Bohr-Fräsmaschine Optimum OPTImill MB 4P

Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss.


BESCHREIBUNG:
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene,
  im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf
- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse

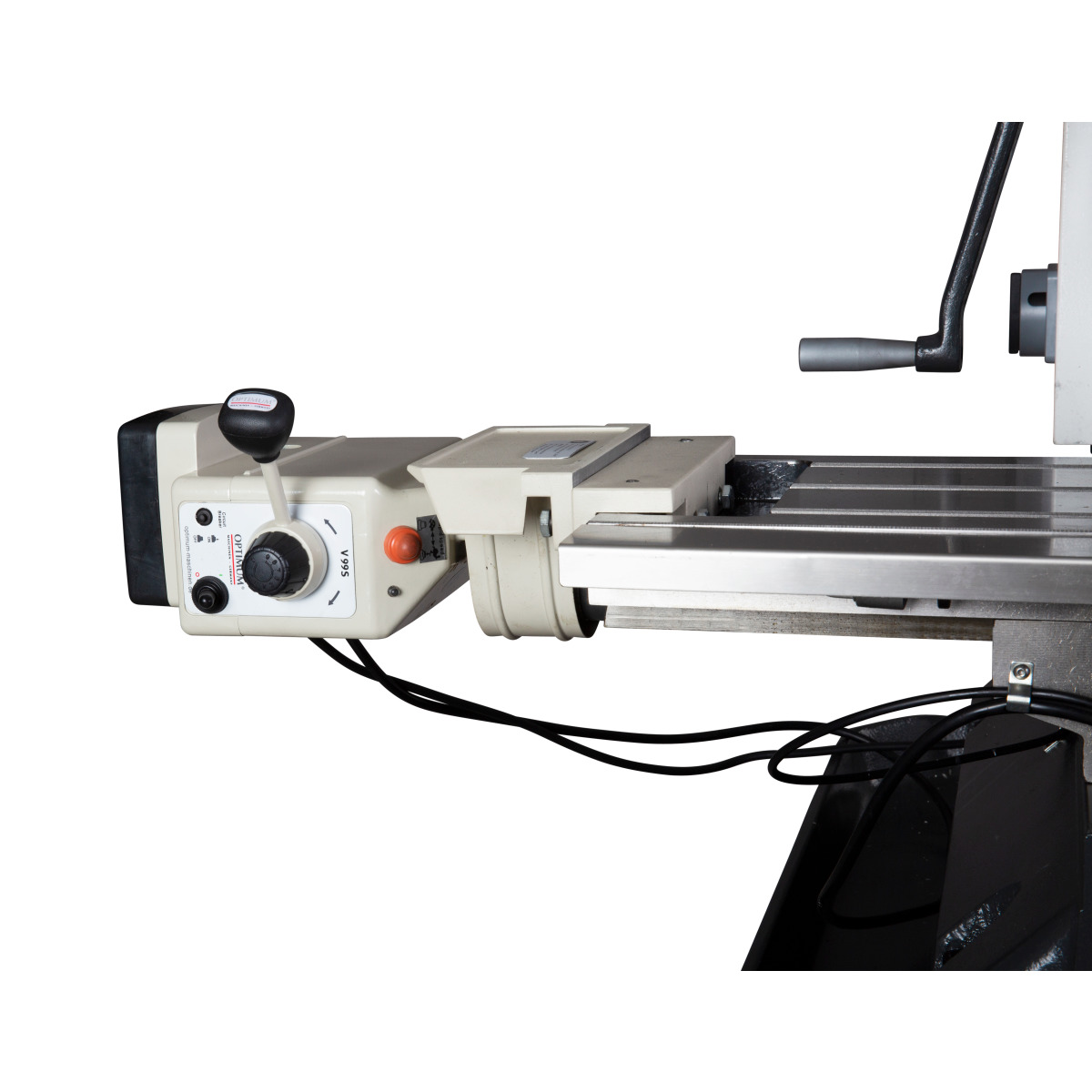

- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe

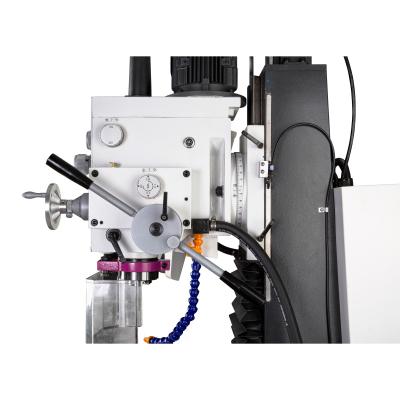

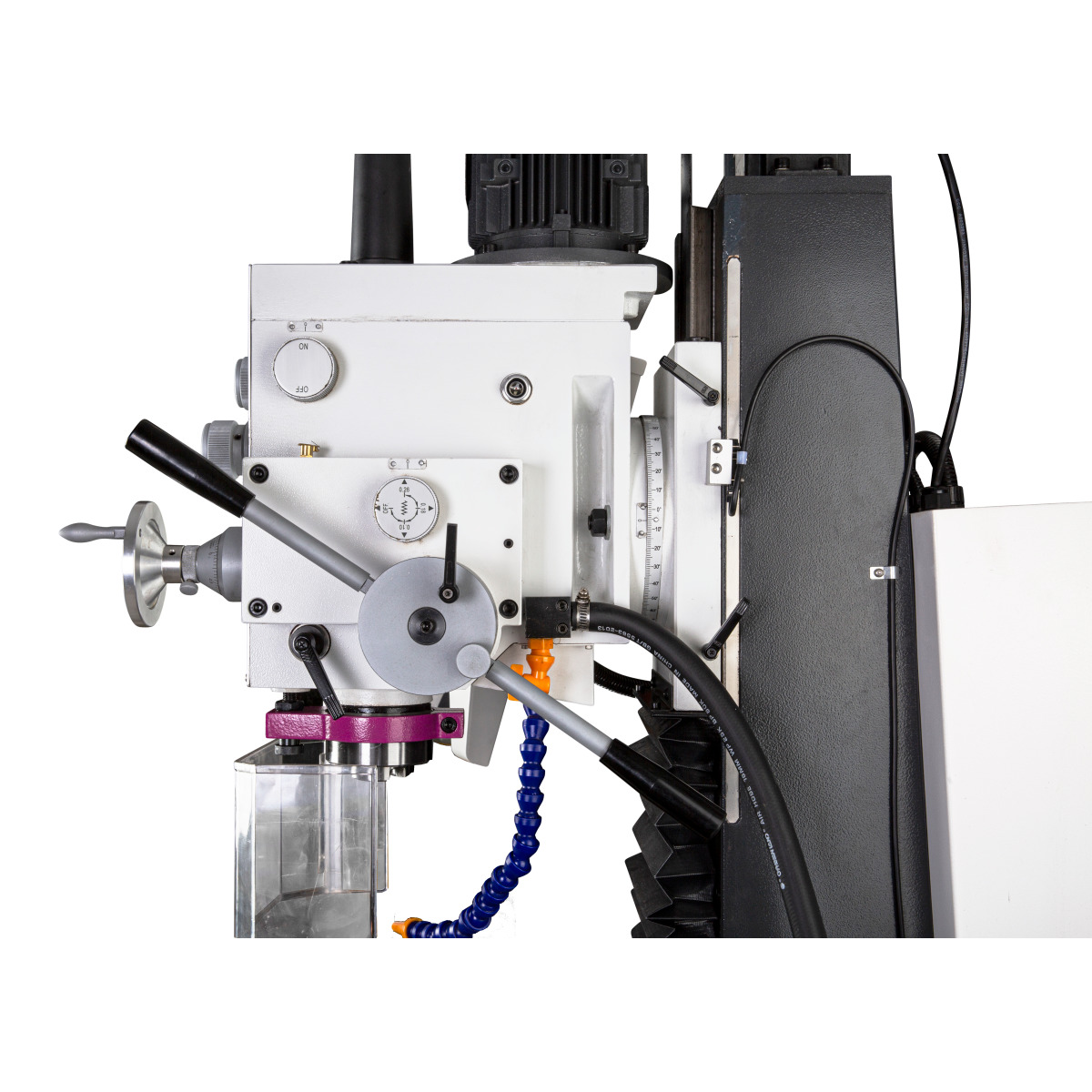

- Getriebekopf ± 45° schwenkbar
- Massive Schwalbenschwanzführung der Säule,
  handgeschabt, für höchste Stabilität
  und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte
  Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag

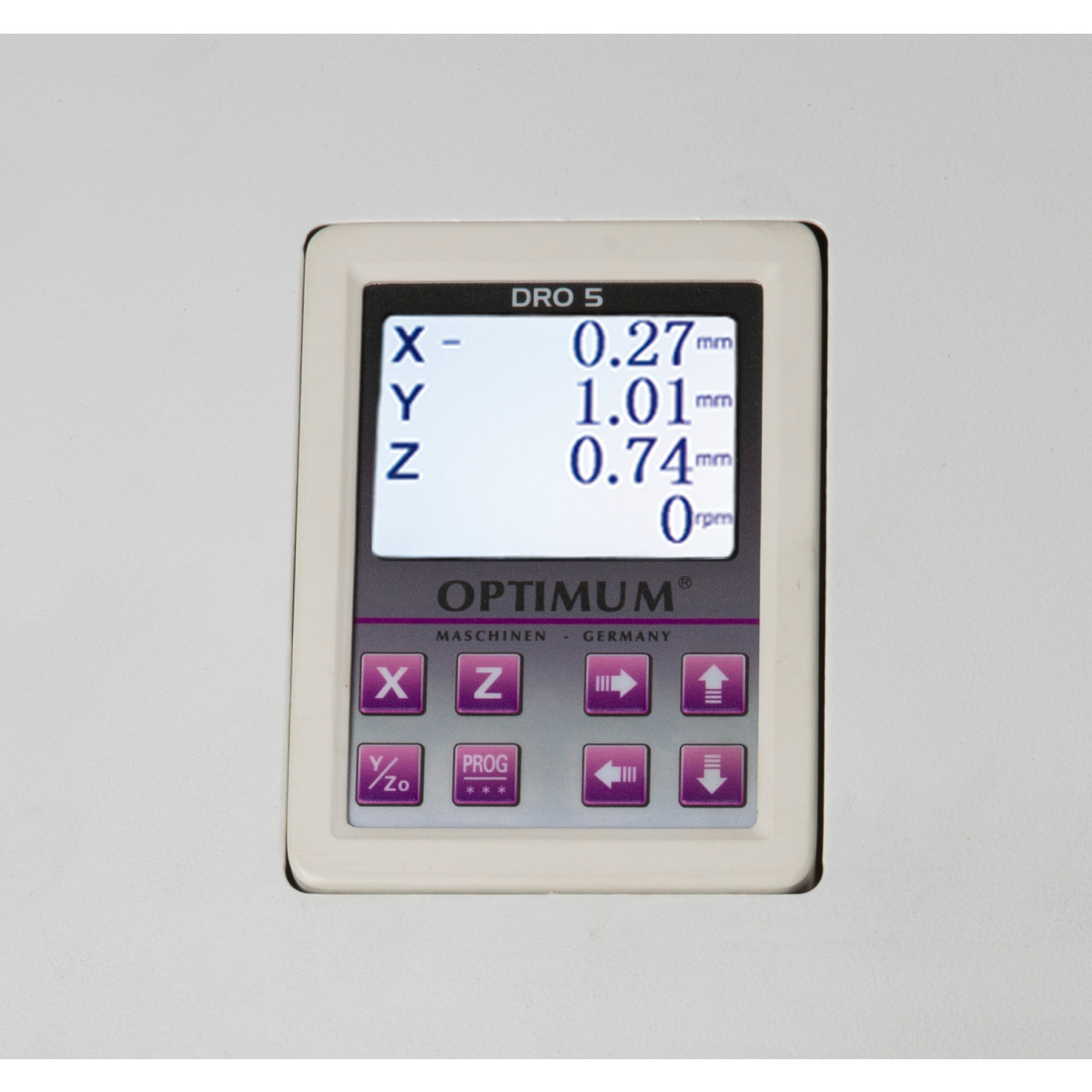

- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch,
  präzise oberflächenbearbeitet mit T-Nuten
  und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne

- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1
  durch 12 schaltbare Geschwindigkeiten


TECHNISCHE DATEN:

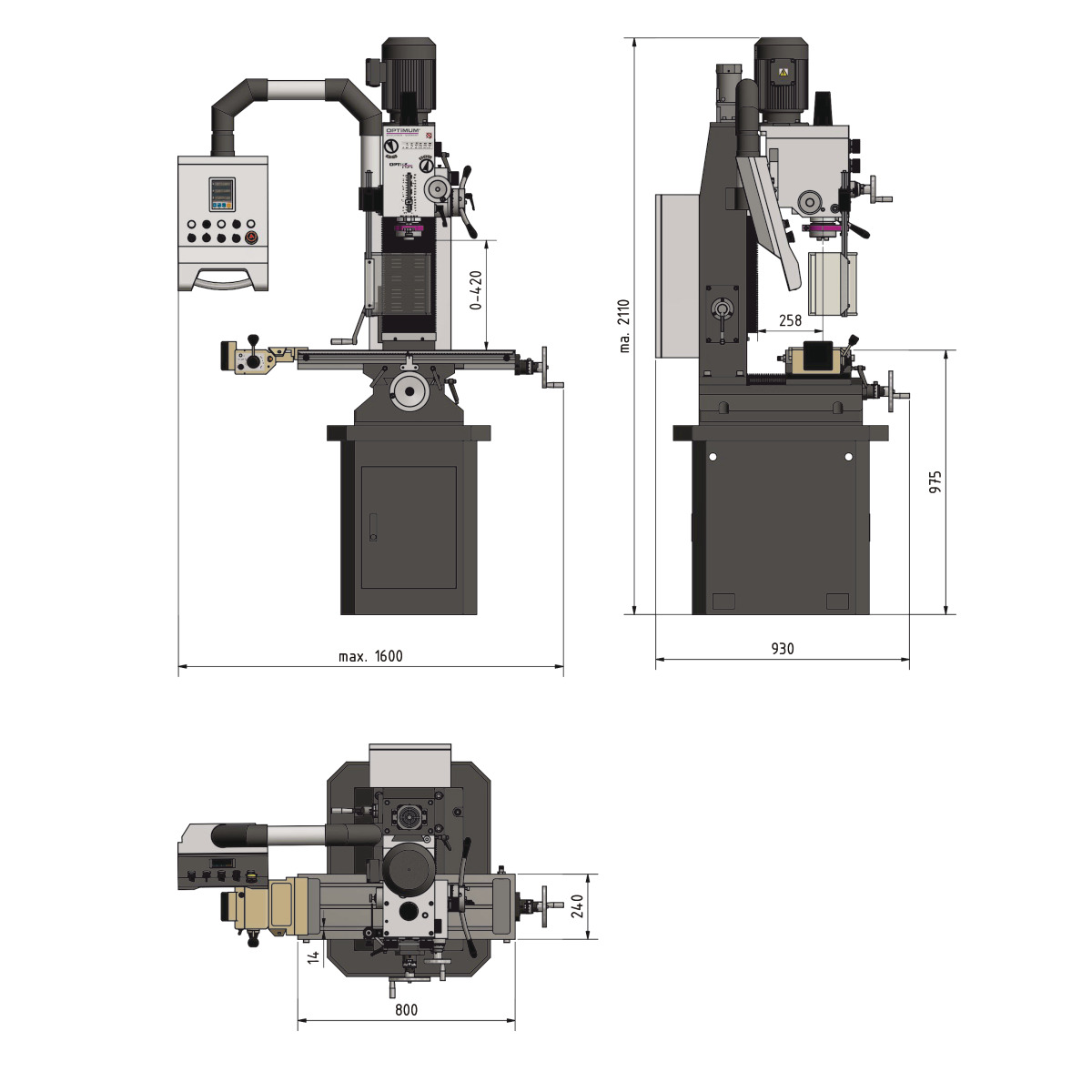

Abmessungen und Gewicht
- Länge ca. 1600 mm
- Breite/Tiefe ca. 930 mm
- Höhe ca. 2110 mm
- Gewicht ca. 495 kg

Bohr-Fräsleistung
- Messerkopfgröße max. 63 mm
- Schaftfräsergröße max. 28 mm
- Bohrleistung Stahl (S235JR) 32 mm
- Dauerbohrleistung Stahl (S235JR) 28 mm

Elektrische Daten
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Frästisch horizontal
- Länge 800 mm
- Breite 240 mm
- Abstand Vertikalspindel - Frästisch max. 420 mm
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 80 mm

Kühlschmiermittelsystem
- Kühlmittelpumpe(n) Antriebsleistung 100 W

Normen und Zulassungen
- Norm DIN EN 55011

Verfahrweg
- X-Achse manuell 560 mm
- Y-Achse manuell 195 mm
- Z-Achse manuell 350 mm
- X-Achse automatisch 480 mm

Vertikalspindel
- Ausladung 258 mm
- Spindelaufnahme MK 4
- Drehzahlbereich 95 – 3200 min¯¹
- Anzahl der Drehzahlbereiche 2 x 6
- Anzugsstange M 16
- Drehbereich Fräskopf Z - X Ebene ± 45 °
- Pinolendurchmesser 75 mm
- Pinolenhub 120 mm


LIEFERUMFANG:
- 1 Bohr-Fräsmaschine OPTImill MB 4P
Inklusive:
- 1 Maschinenunterbau
- 1 Morsekonus MK 3
- 1 Adapter MK 3 - MK 4
- 1 Anzugsstange M 16
- 1 Bedienwerkzeug


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
