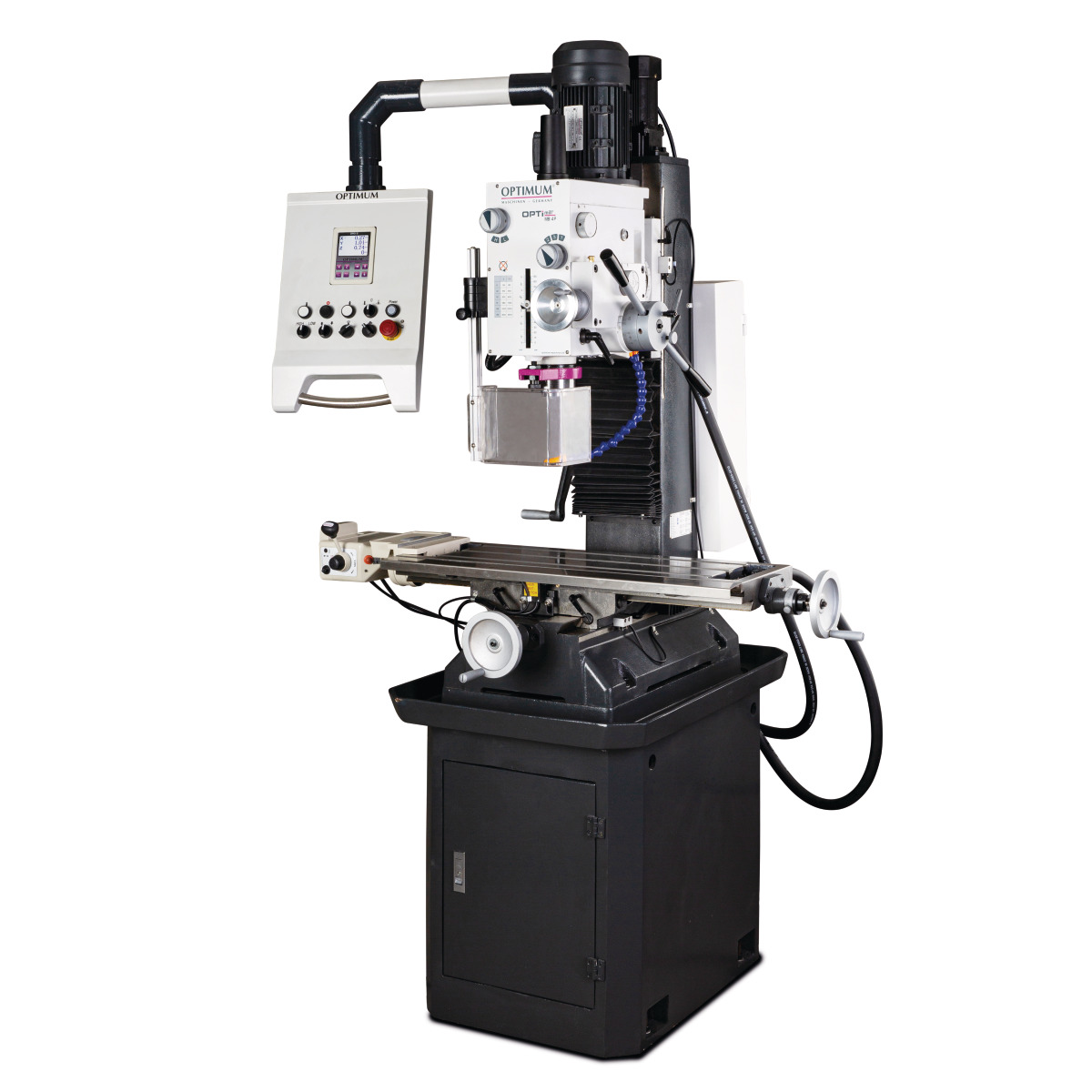

Bohr-Fräsmaschine Optimum OPTImill MB 4PV

• Schwere, massive Gussausführung
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Rechts-/Linkslauf
• Automatischer Pinolenvorschub mit manuellem Feinvorschub
• Motorische Positionierung der Z-Achse

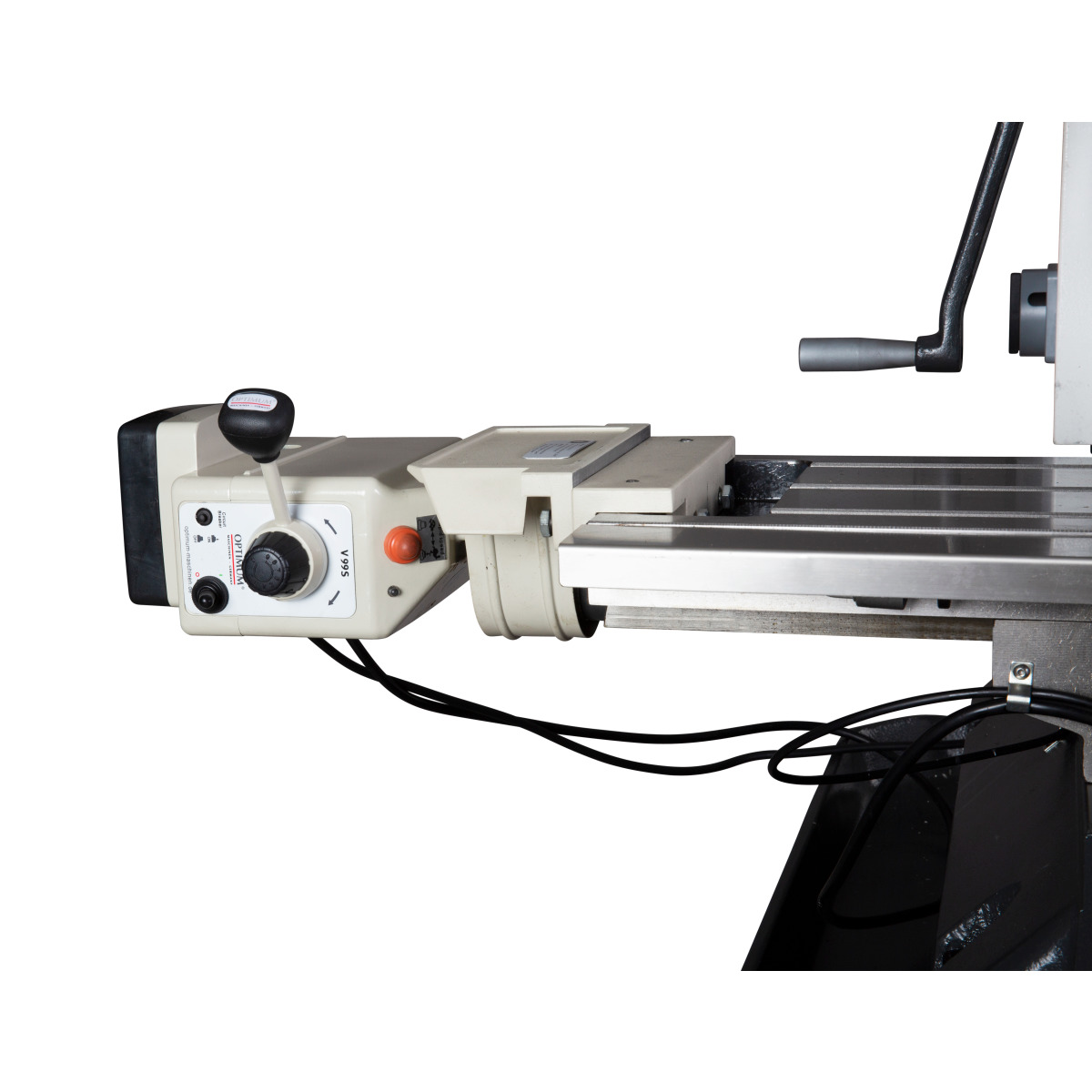

• Motorischer Tischvorschub der X-Achse
• Kühlmitteleinrichtung
• Maschinenlampe

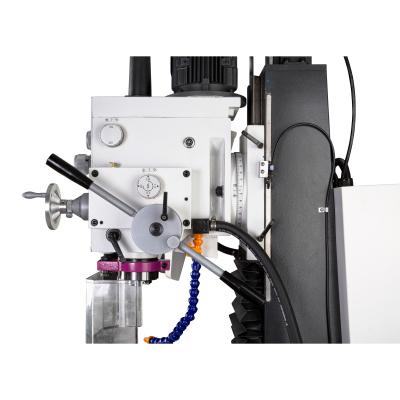

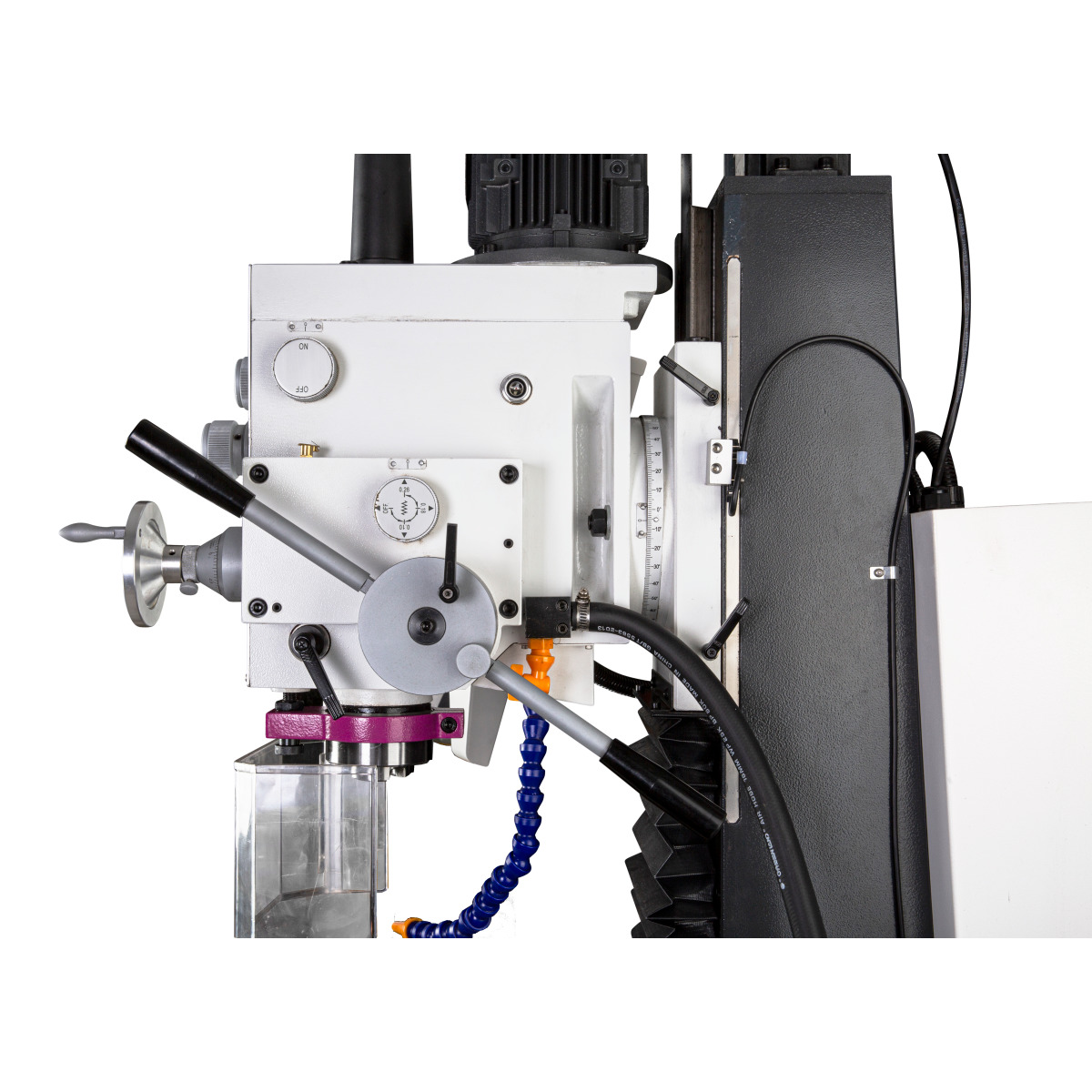

• Getriebekopf ± 45° schwenkbar
• Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
• Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
• Bohrtiefenanschlag

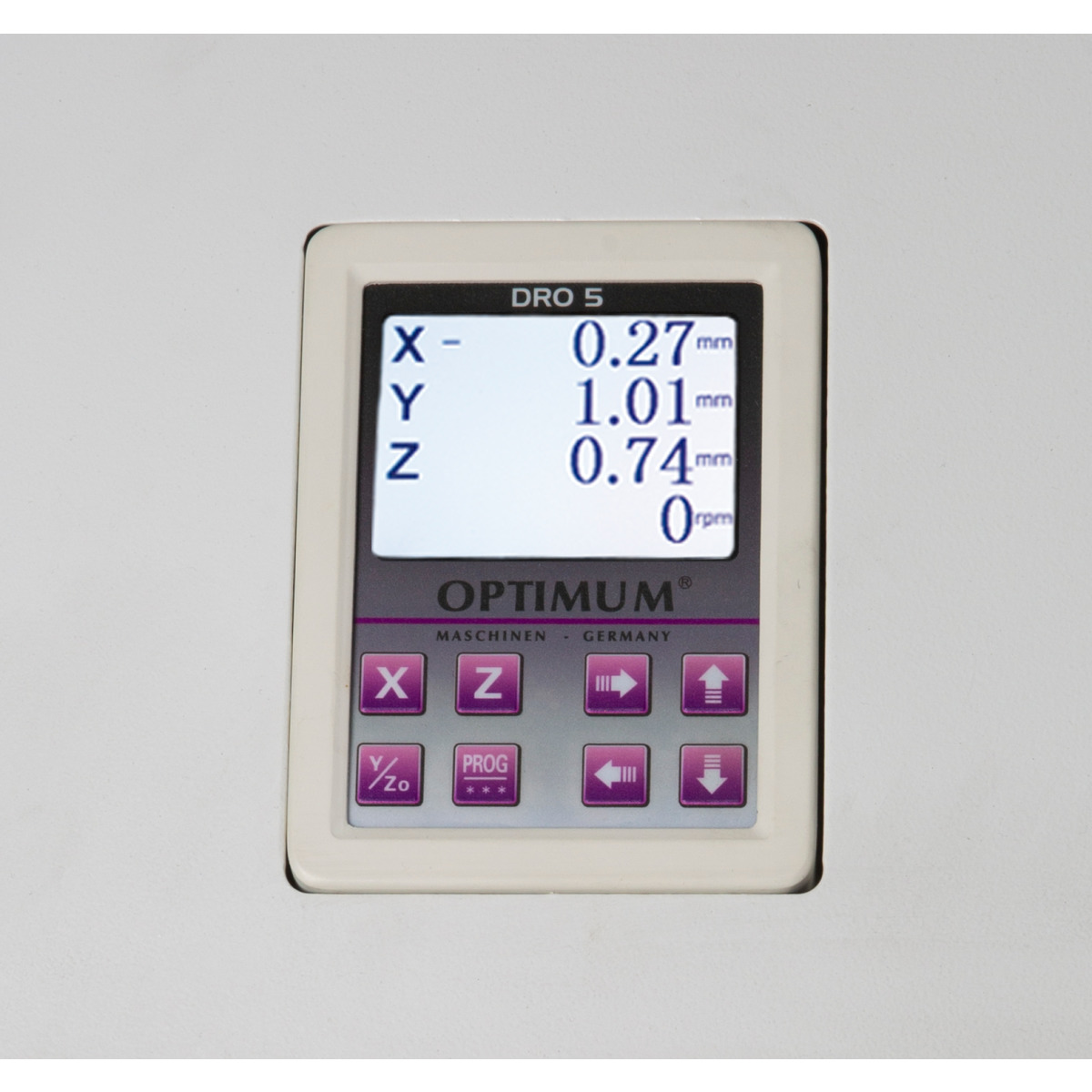

• Digitale Positionsanzeige DRO 5
• Bohren / Gewindeschneidfunktion
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
• Massiver Maschinenunterbau aus Guss mit Spänerinne
• Einstufiger Qualitäts-Industrie-Elektromotor
• Großer Drehzahlbereich von 60 - 2.760 min-1 durch 2 stufenlos regelbare Geschwindigkeiten
• SINAMICS V20 Umrichter von SIEMENS

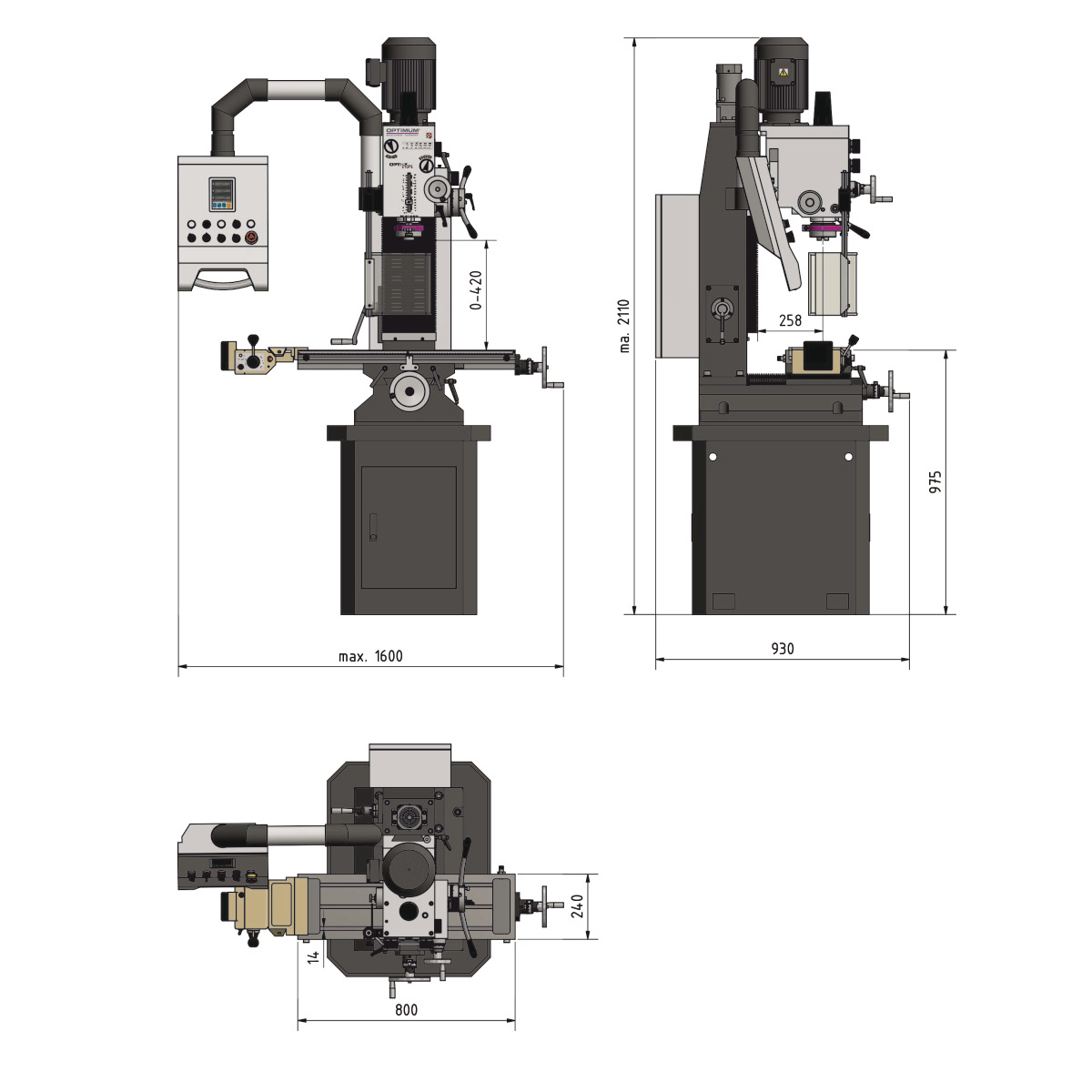

Abmessungen und Gewichte

• Länge (Produkt) ca. 1600 mm
• Breite/Tiefe (Produkt) ca. 930 mm
• Höhe (Produkt) ca. 2110 mm
• Gewicht (Netto) ca. 495 kg

Ausstattung

• Digitale Positionsanzeige DRO 5

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich ± 45 °

Bohr-Fräsleistung

• Messerkopfgröße max. 63 mm
• Schaftfräsergröße max. 26 mm
• Bohrleistung Stahl (S235JR) 24 mm
• Dauerbohrleistung Stahl (S235JR) 20 mm

Elektrische Daten

• Abgabeleistung (Motorleistung) 1,5 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge 800 mm
• Horizontalfrästisch Breite 240 mm
• Abstand Vertikalspindel - Horizontalfrästisch max. 420 mm
• Horizontalfrästisch T-Nuten Größe 14 mm
• Horizontalfrästisch T-Nuten Anzahl 3
• Horizontalfrästisch T-Nuten Abstand 80 mm

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung 100 W

Normen und Zulassungen

• Norm DIN EN 55011
• EMV-Klasse C2

Verfahrweg

• Verfahrweg X-Achse manuell 560 mm
• Verfahrweg Y-Achse manuell 195 mm
• Verfahrweg Z-Achse manuell 350 mm
• Verfahrweg X-Achse automatisch 480 mm

Vertikalspindel

• Vertikalspindel Ausladung 258 mm
• Vertikalspindel Spindelaufnahme MK 4
• Vertikalspindel Drehzahlbereich 60 – 2760 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche 2
• Vertikalspindel Steuerung der Drehzahlregelung elektronisch
• Vertikalspindel Pinolendurchmesser 75 mm
• Vertikalspindel Pinolenhub 120 mm
• Vertikalspindel Anzugsstange M 16

LIEFERUMFANG:

• Maschinenunterbau
• Morsekonus MK 3
• Adapter MK 3 - MK 4
• Anzugsstange M 16
• Bedienwerkzeug

Speditionsversand. Bitte Telefonnummer angeben.
