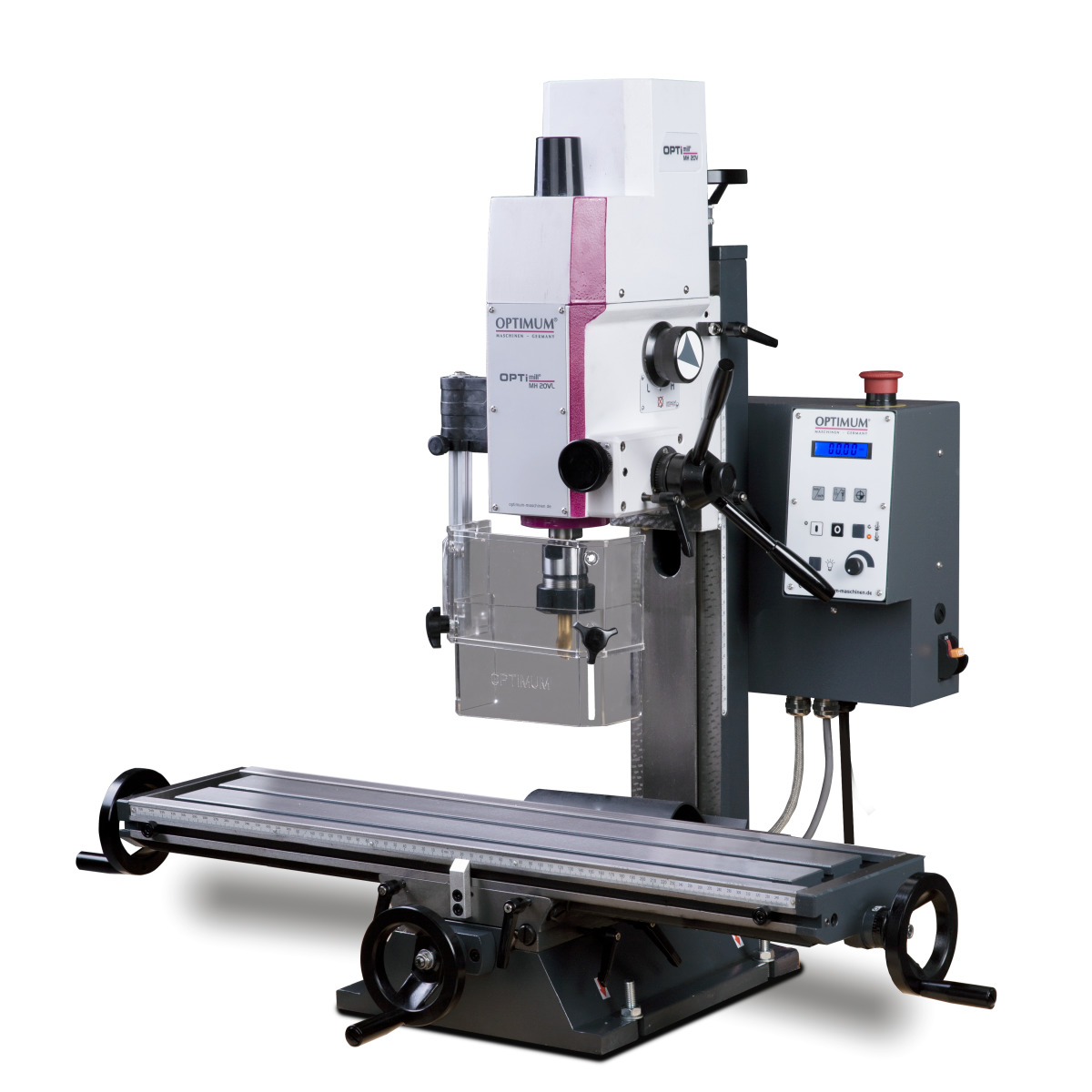

Bohr-Fräsmaschine Optimum OPTImill MH 20VL

Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb.
MH 20VL mit größerem Verfahrweg in der X-Achse.


BESCHREIBUNG:
- Präzise verarbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
  ≤ 0,015 mm in der Pinole gemessen
- Motor mit zweistufiger Getriebeübersetzung
  für eine kraftvolle Übertragung der Motorleistung
- Manueller Pinolenvorschub mit Feinvorschub
- Leistungsstarker Gleichstrom-Motor
  mit permanenter Stromüberwachung
- Sicherheitselektrik in 24 Volt-Ausführung
- Steuerelektronik mit integrierter Relais-Steuerung

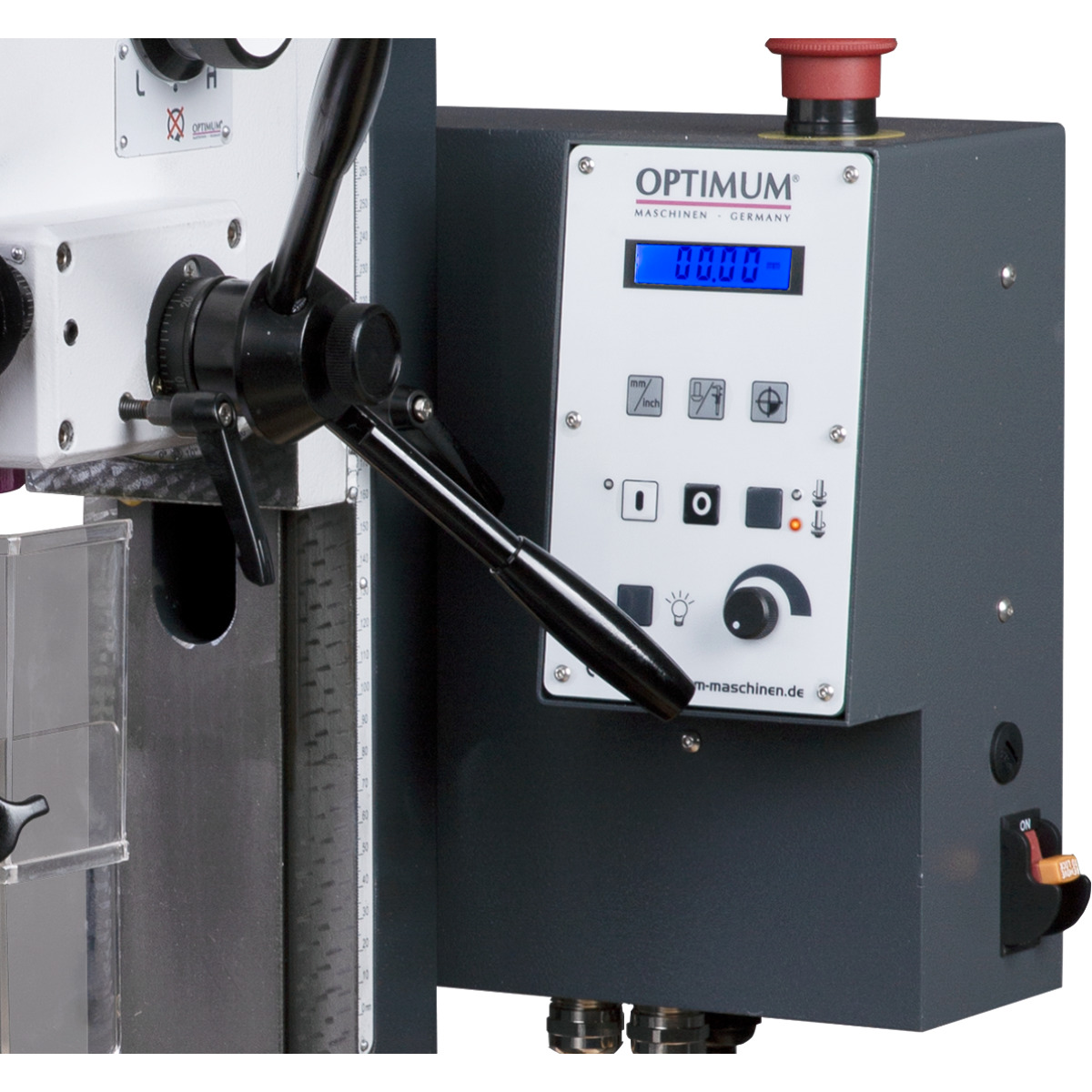

- Übersichtliches Bedienpanel
  mit bedienerfreundlicher Folientastatur
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Massiver und groß dimensionierter Kreuztisch,
  präzise oberflächenbearbeitet mit T-Nuten
  und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Not-Halt-Schlagschalter
- Bohr-Fräskopf um ±60° neigbar
- Fräsfeinvorschub
- Rechts-/Linkslauf
- Maschinenlampe
- Zweireihige Schrägkugellager in den Achsen,
  spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter,
  gegen umherfliegende Späne und Teile,
  für größtmöglichen Schutz des Anwenders
- X-, Y- und Z-Achse mit vorbereiteter Nut
  für die nachträgliche Montage der Magnetbänder


TECHNISCHE DATEN:

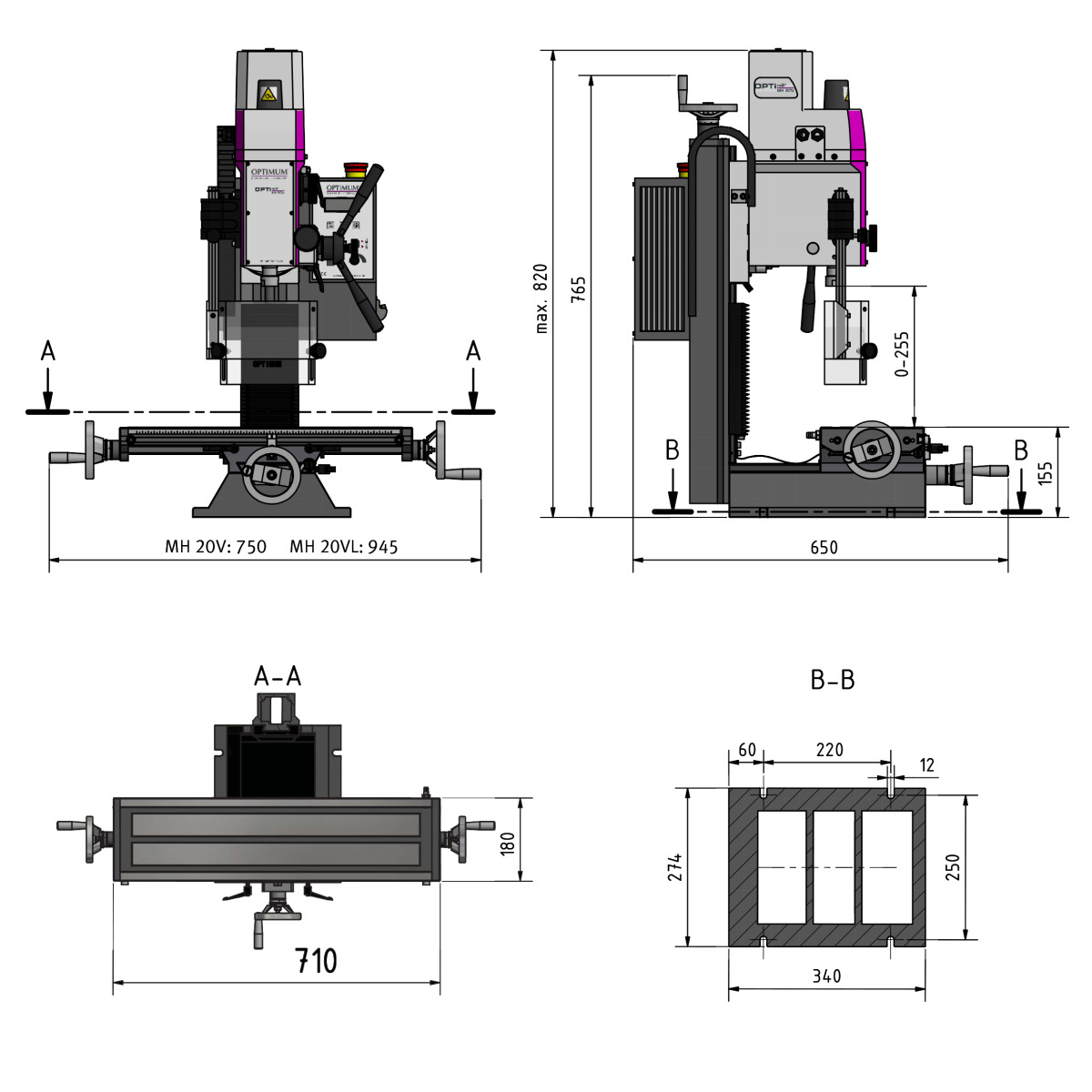

Abmessungen und Gewicht
- Länge ca. 770 mm
- Breite/Tiefe ca. 714 mm
- Höhe ca. 917 mm
- Gewicht ca. 99 kg

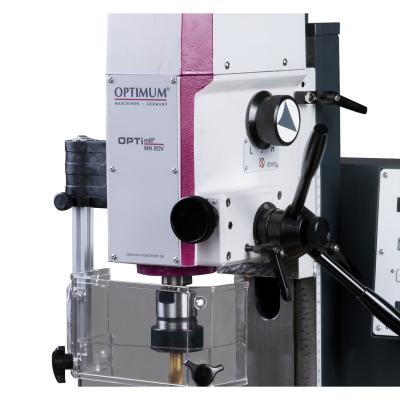

Bohr-Fräskopf
- Fräskopf Schwenkbereich ± 60 °

Bohr-Fräsleistung
- Messerkopfgröße max. 52 mm
- Schaftfräsergröße max. 20 mm
- Bohrleistung Stahl (S235JR) 16 mm
- Dauerbohrleistung Stahl (S235JR) 12 mm

Elektrische Daten
- Anschlussspannung 230 V
- Netzfrequenz 50 Hz

Frästisch horizontal
- Länge 700 mm
- Breite 180 mm
- T-Nuten Größe 12 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 63 mm
- Traglast max. 50 kg

Kreuztisch
- Abstand Vertikalspindel - Kreuztisch 255 mm

Normen und Zulassungen
- Norm DIN EN 55011
- EMV-Klasse C1

Verfahrweg
- X-Achse manuell 480 mm
- Y-Achse manuell 175 mm
- Z-Achse manuell 210 mm

Vertikalspindel
- Ausladung 170 mm
- Spindelaufnahme MK 2
- Drehzahlbereich 100 – 3000 min¯¹
- Anzahl der Drehzahlbereiche 2
- Steuerung der Drehzahlregelung elektronisch regelbar
- Leistung Antriebsmotor S6-30 % Betrieb 0,75 kW
- Pinolendurchmesser 60 mm
- Pinolenhub 50 mm

Lieferumfang, ohne abgebildetes Futter und Fräser.

Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
