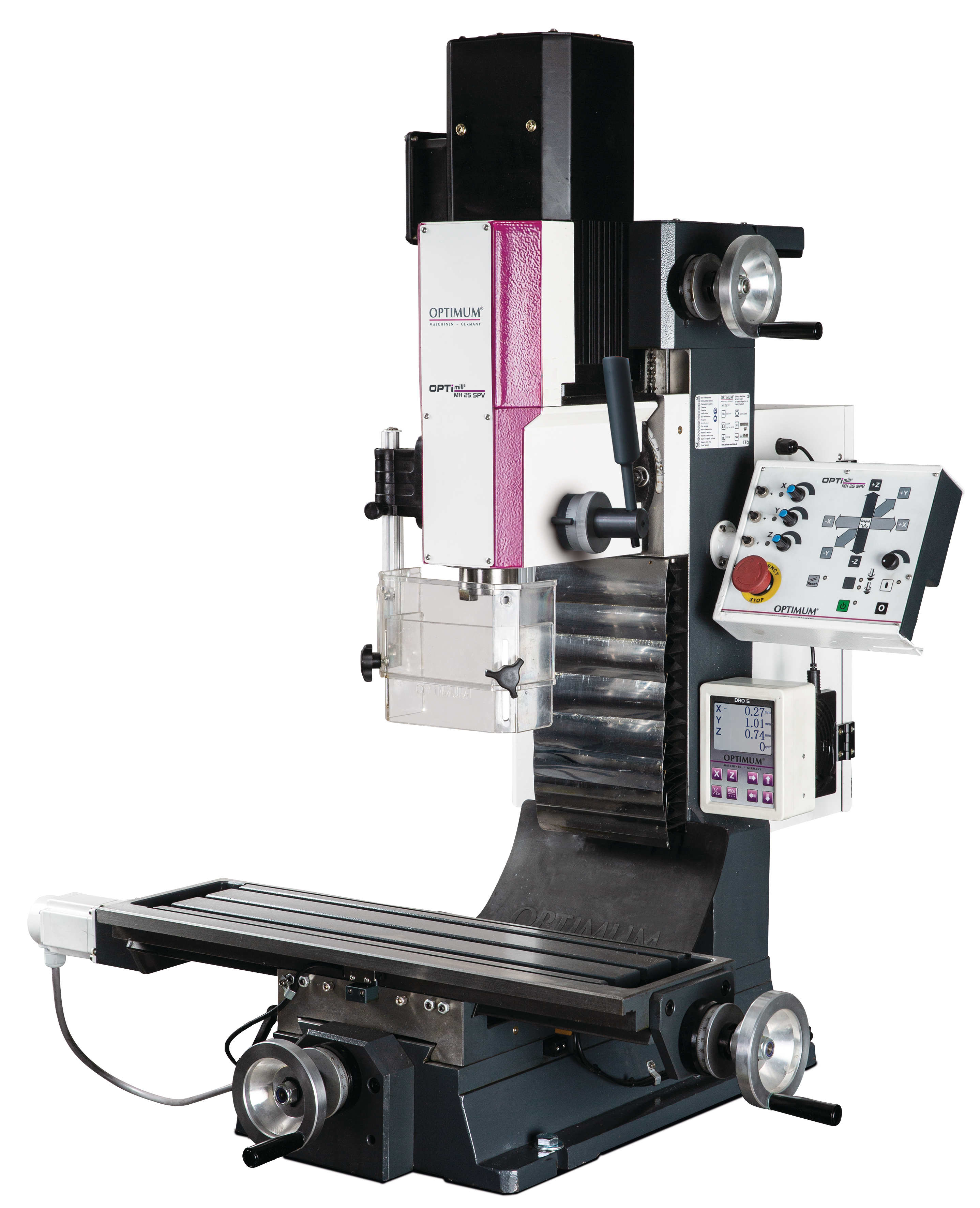

Bohr-Fräsmaschine Optimum OPTImill MH 25SPV mit Schrittmotoren und Positionsanzeige DRO 5

Stabile Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb,

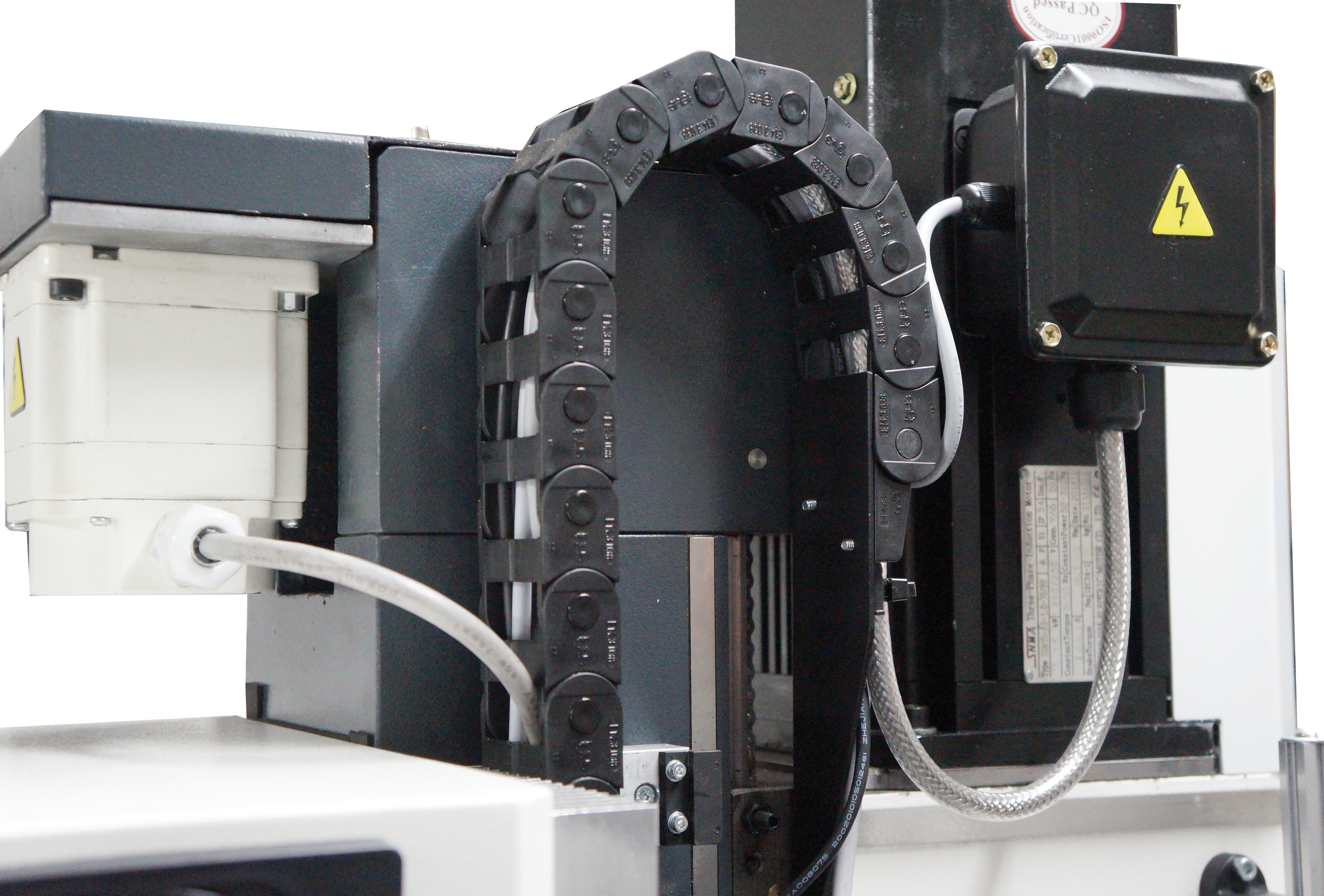

Schrittmotoren und digitaler Positionsanzeige DRO 5.


BESCHREIBUNG:

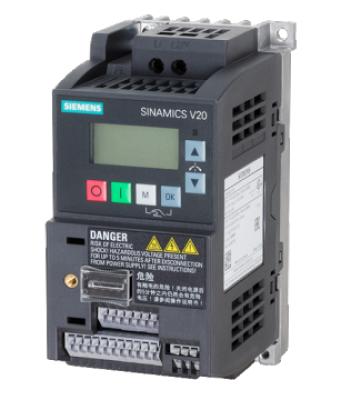

- Inverter-Motor

- Präzise verarbeitet

- Übersichtliches Bedienpanel
  mit bedienerfreundlicher
  Folientastatur

- Besonders ruhiger Lauf

- Gegengewicht erleichtert
  das Verstellen der Z-Achse

- Stufenlose Drehzahlregelung

- Einfacher Werkzeugwechsel
  durch Werkzeugschnellspannsystem

- Vorschubspindeln einstellbar
  durch nachstellbare Spindelmuttern

- Stabile Schwalbenschwanzführung,
  präzisionsgeschliffen
  und geschabt
  mit nachstellbaren Keilleisten

- Schrägkugellager in den Achsen

- Höhenverstellbare,
  groß dimensionierte Schutzscheibe
  mit Mikroschalter

- Getriebekopf ± 45° neigbar

- Rechts-/Linkslauf

- Leicht ablesbare Drehzahlanzeige
  im Fräskopf

- Stufenlos einstellbarer Vorschub
  in allen Achsen

- Eilgang X-/Y-Achse
  für schnelle Positionierung

- Digitale 3-Achsen Positionsanzeige DRO 5

- Endabschaltung des Vorschubs

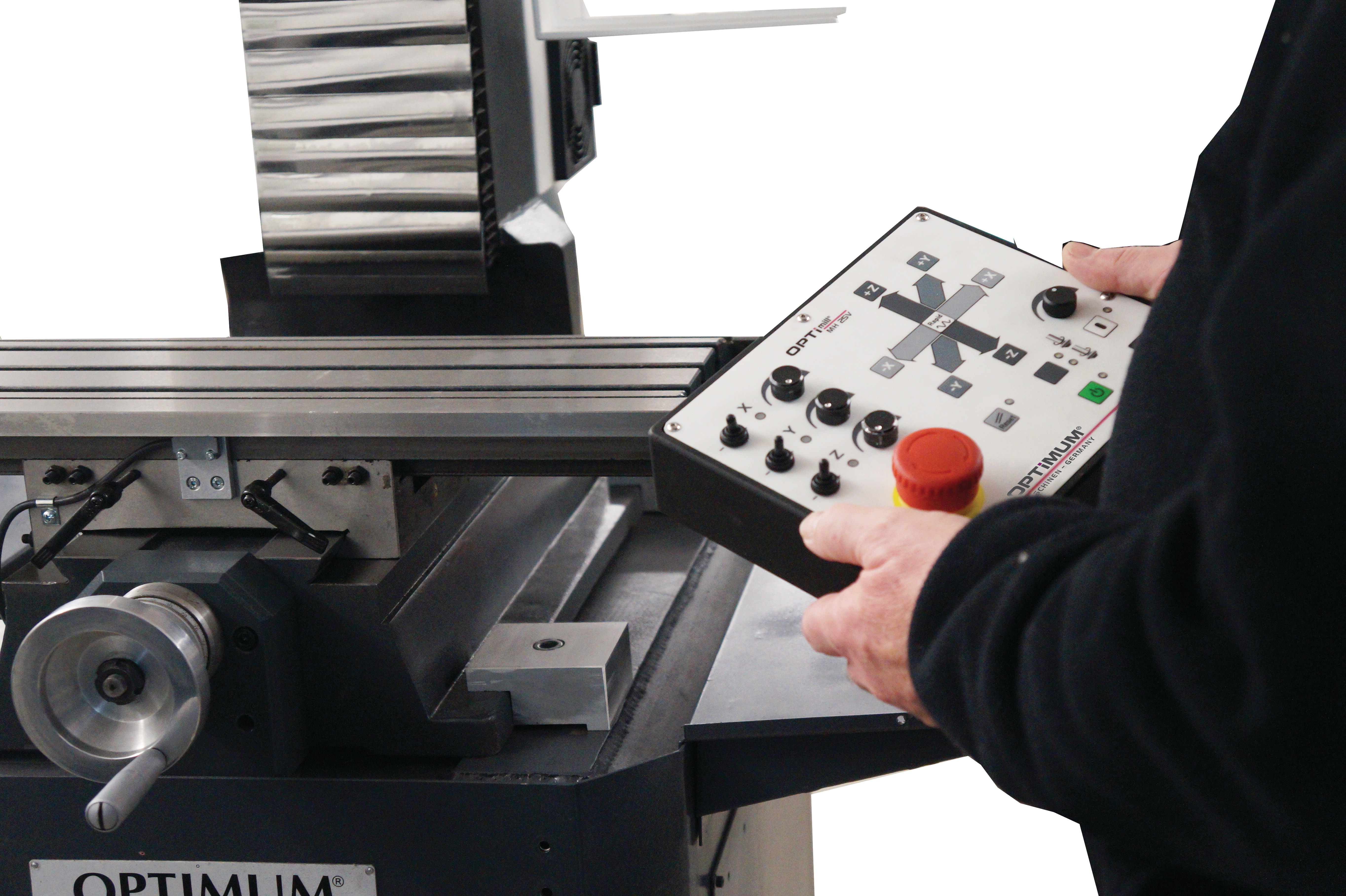

- Bedienpanel transportabel

- Bei Spindelstillstand
  schaltet der Vorschub ab

- Endschalter für alle drei Achsen


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 970 mm
- Breite/Tiefe ca. 975 mm
- Höhe ca. 1025 mm
- Gewicht ca. 200 kg

Bohr-Fräskopf
- Bohr-Fräskopf Neigebereich ± 45 °

Bohr-Fräsleistung
- Messerkopfgröße max. 50 mm
- Schaftfräsergröße max. 25 mm
- Bohrleistung Stahl (S235JR) 20 mm

Eilgang Geschwindigkeit
- X-Achse 150 – 930 mm/min
- Y-Achse 100 – 580 mm/min
- Z-Achse 80 – 450 mm/min

Elektrische Daten
- Gesamt Anschlusswert 2 kW
- Anschlussspannung 230 V
- Netzfrequenz 50 Hz

Frästisch horizontal
- Länge 620 mm
- Breite 180 mm
- Abstand Vertikalspindel - Frästisch min. 0 mm
- Abstand Vertikalspindel - Frästisch max. 300 mm
- T-Nuten Größe 12 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 50 mm
- Traglast max. 30 kg

Normen und Zulassungen
- Norm DIN EN 55011
- EMV-Klasse C2
- Verfahrweg
- X-Achse manuell 400 mm
- Y-Achse manuell 210 mm
- Z-Achse manuell 270 mm
- X-Achse automatisch 380 mm
- Y-Achse automatisch 130 mm
- Z-Achse automatisch 190 mm

Vertikalspindel
- Ausladung 185 mm
- Spindelaufnahme BT 30
- Drehzahlbereich 200 – 4000 min¯¹
- Anzahl der Drehzahlbereiche 1
- Steuerung der Drehzahlregelung elektronisch regelbar
- Vertikalspindel Leistung Normalbetrieb 1,5 kW
- Vertikalspindel Drehmoment Normalbetrieb 10 Nm
- Pinolenhub 60 mm
- Vorschub Geschwindigkeit
- X-Achse 150 mm/min
- Y-Achse 100 mm/min
- Z-Achse 80 mm/min

Vorschubmotor Drehmoment
- X-Achse Dauerbetrieb S1 2,2 Nm
- Y-Achse Dauerbetrieb S1 2,2 Nm
- Z-Achse Dauerbetrieb S1 4,2 Nm
