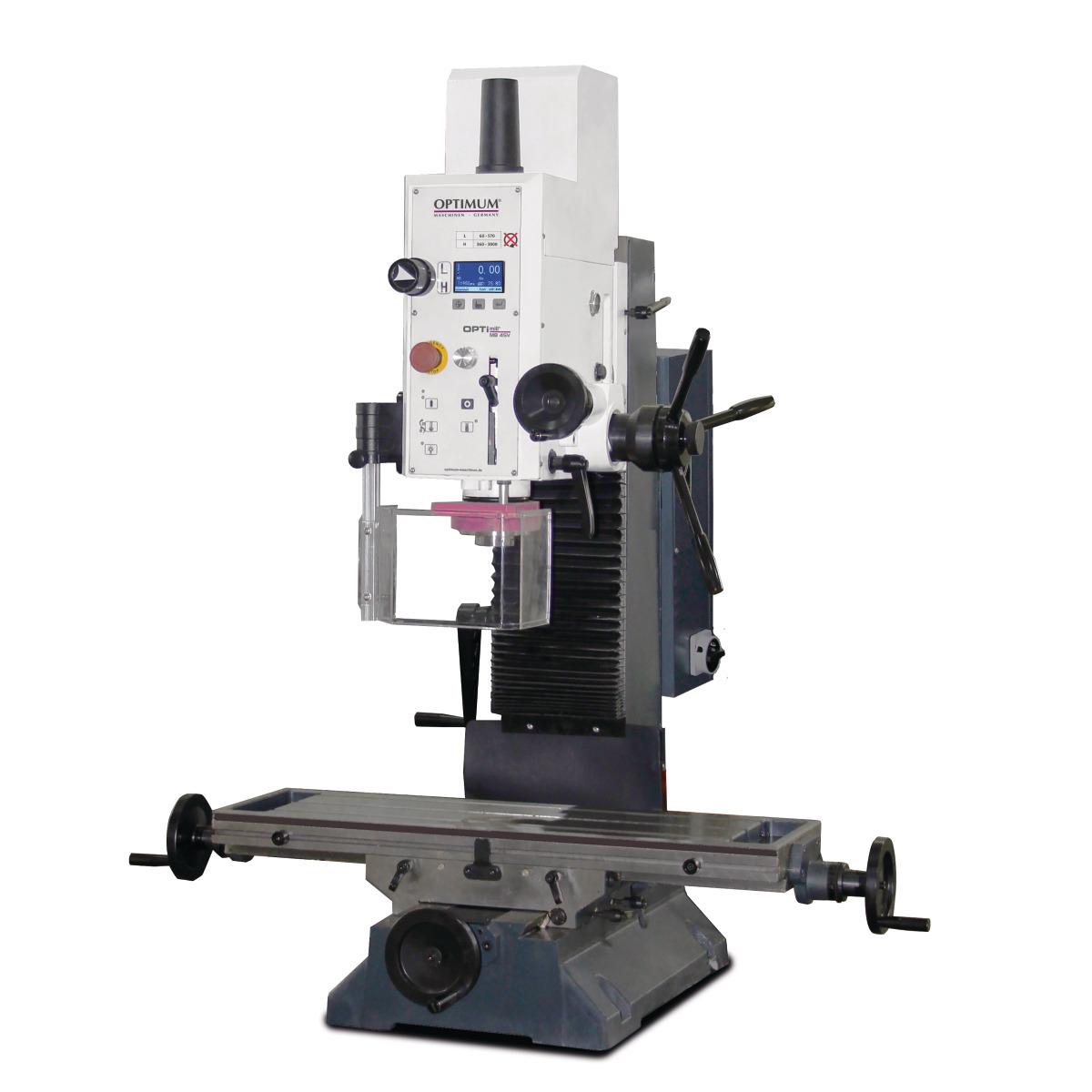

Bohr-Fräsmaschine Optimum OPTImill MB 4SV

• Präzise verarbeitet
• Gewindeschneidfunktion
• Servo Antrieb
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Einstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
• Rechts-Linkslauf
• LED Maschinenleuchte
• Feinvorschub
• Not-Halt-Schlagschalter
• Bohr-Fräskopf um ±45° neigbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

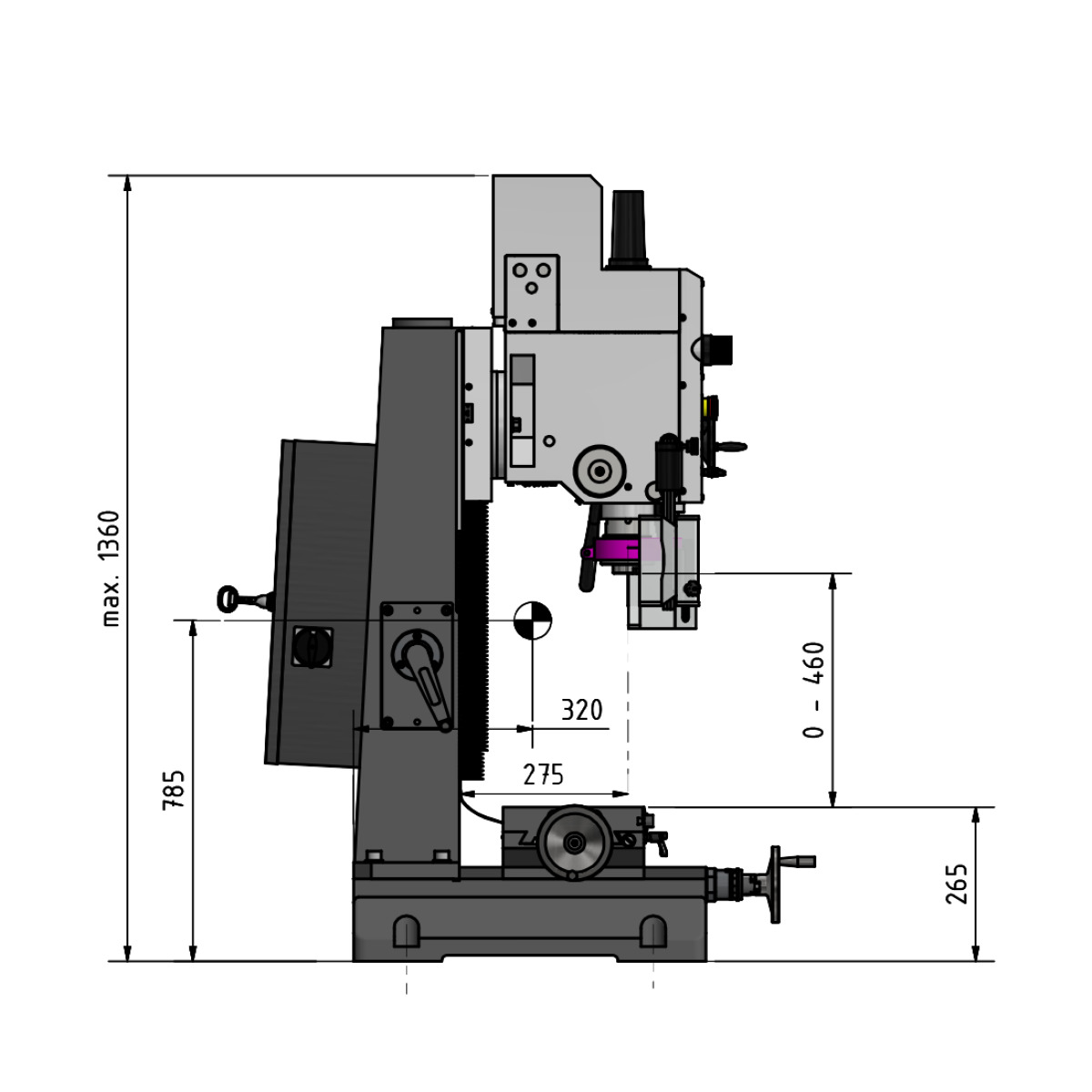

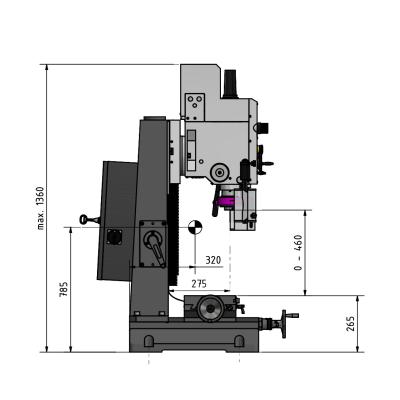

Abmessungen und Gewichte

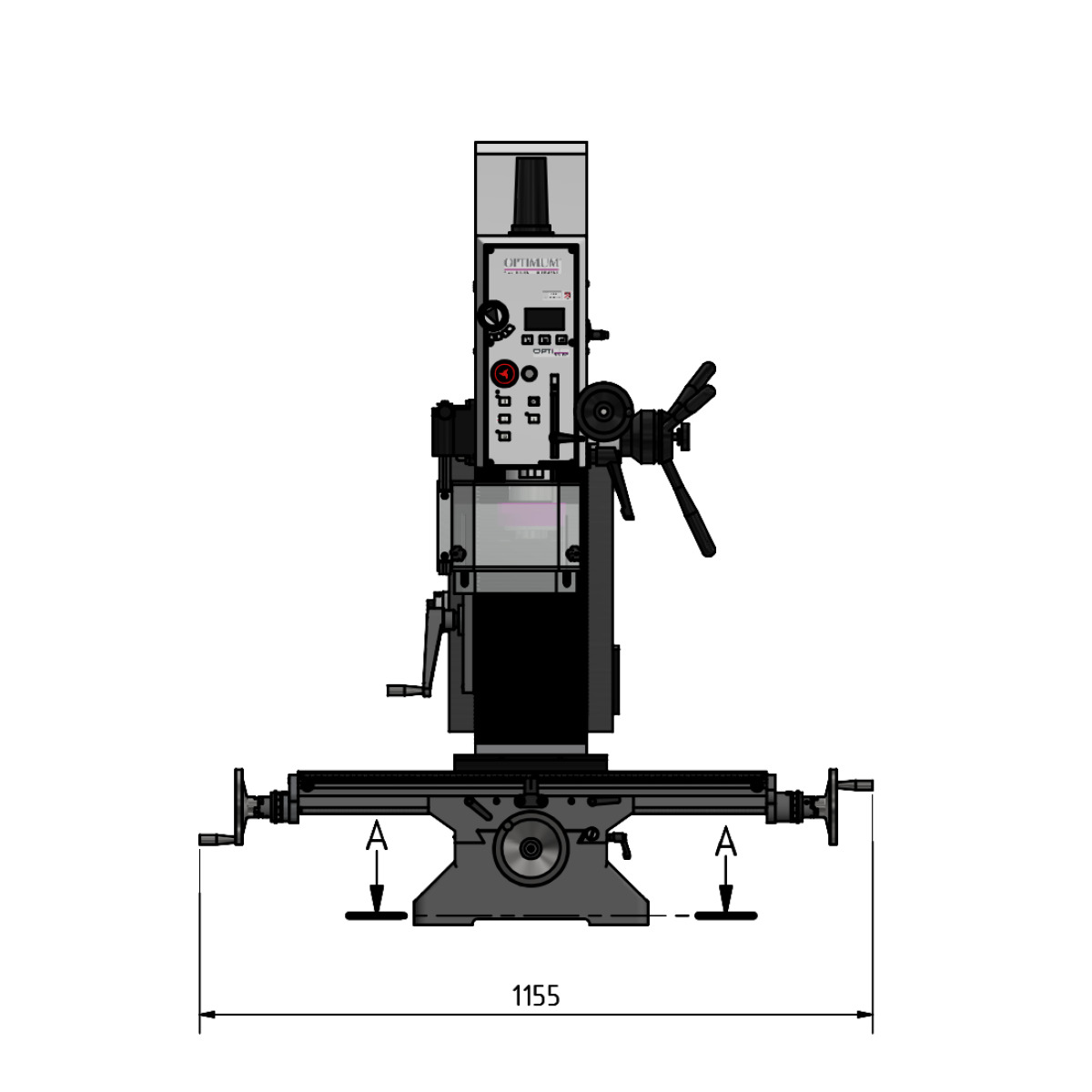

• Länge (Produkt) ca. 1155 mm
• Breite/Tiefe (Produkt) ca. 980 mm
• Höhe (Produkt) ca. 1360 mm
• Gewicht (Netto) ca. 320 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich ± 45 °

Bohr-Fräsleistung

• Messerkopfgröße max. 63 mm
• Schaftfräsergröße max. 26 mm
• Bohrleistung Stahl (S235JR) 32 mm
• Dauerbohrleistung Stahl (S235JR) 28 mm

Elektrische Daten

• Anschlussspannung 230 V
• Netzfrequenz 50 Hz

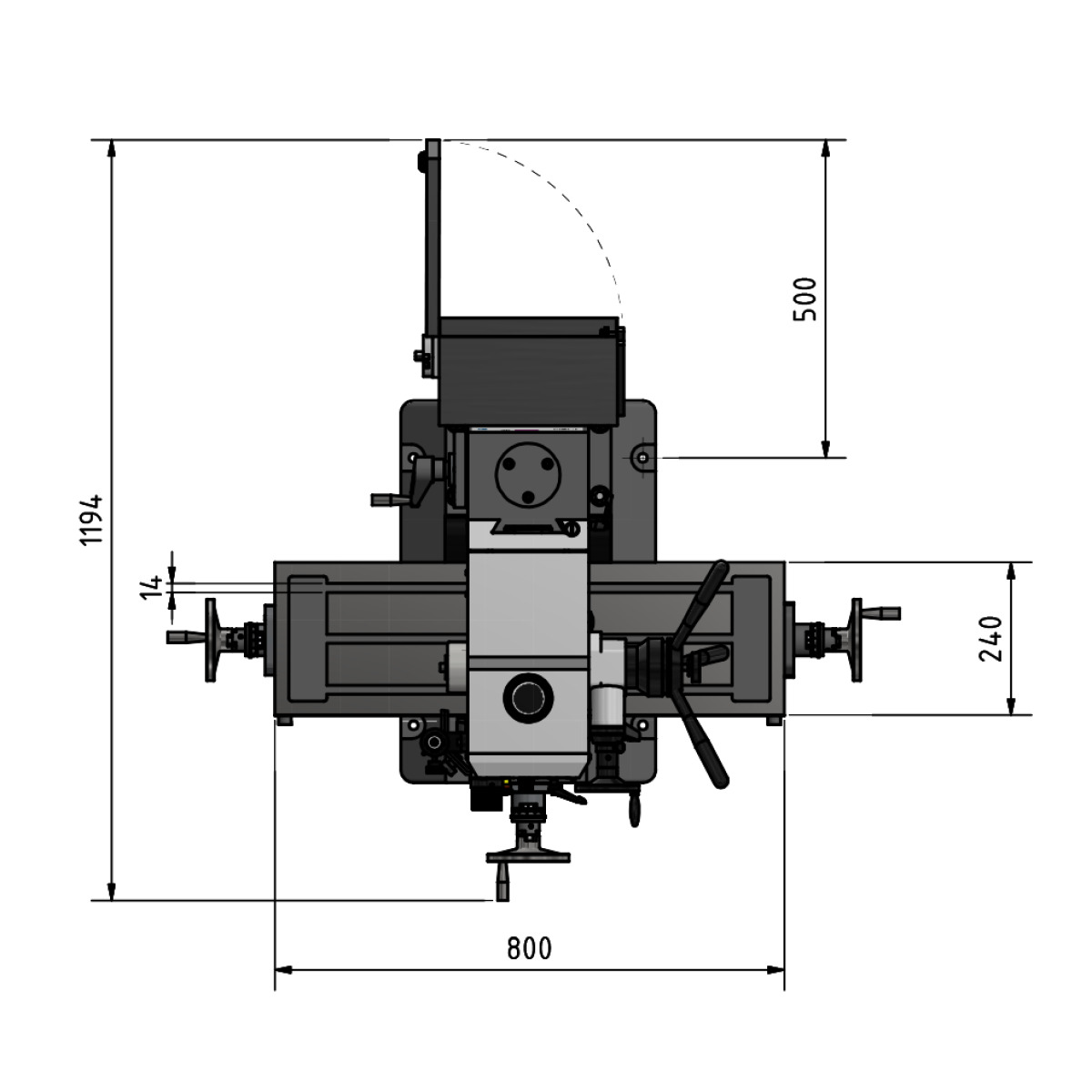

Frästisch horizontal

• Horizontalfrästisch Länge 800 mm
• Horizontalfrästisch Breite 240 mm
• Horizontalfrästisch T-Nuten Größe 14 mm
• Horizontalfrästisch T-Nuten Anzahl 3
• Horizontalfrästisch T-Nuten Abstand 63 mm

Verfahrweg

• Verfahrweg X-Achse manuell 450 mm
• Verfahrweg Y-Achse manuell 200 mm
• Abstand Spindel - Säule max. 275 mm

Vertikalspindel

• Vertikalspindel Spindelaufnahme MK 4 / MK 16
• Vertikalspindel Drehzahlbereich 60 - 3000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche 2
• Vertikalspindel Steuerung der Drehzahlregelung elektronisch regelbar
• Vertikalspindel Pinolenhub 120 mm
• Vertikalspindel Leistung Antriebsmotor Dauerbetrieb S1 3 kW

LIEFERUMFANG:

• Adapter MK4/MK 3
• Anzugsstange M 16
• Aufnahme MK4/22 mm
• Bedienwerkzeug

Speditionsversand. Bitte Telefonnummer angeben.
