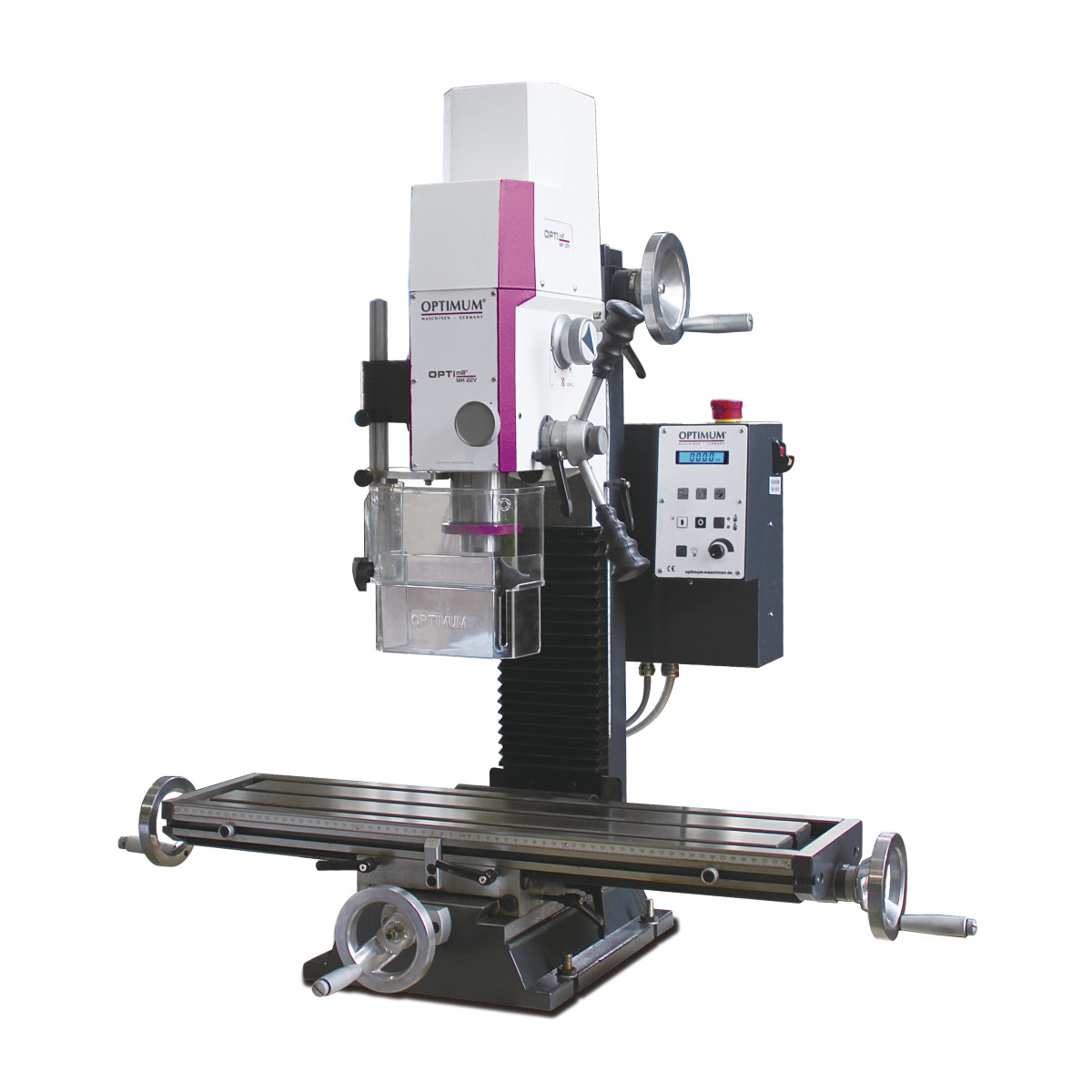

Bohr-Fräsmaschine Optimum OPTImill MH 22V

Stabil, mit elektronisch stufenlos regelbarem Antrieb.


BESCHREIBUNG:
- Präzise verarbeitet

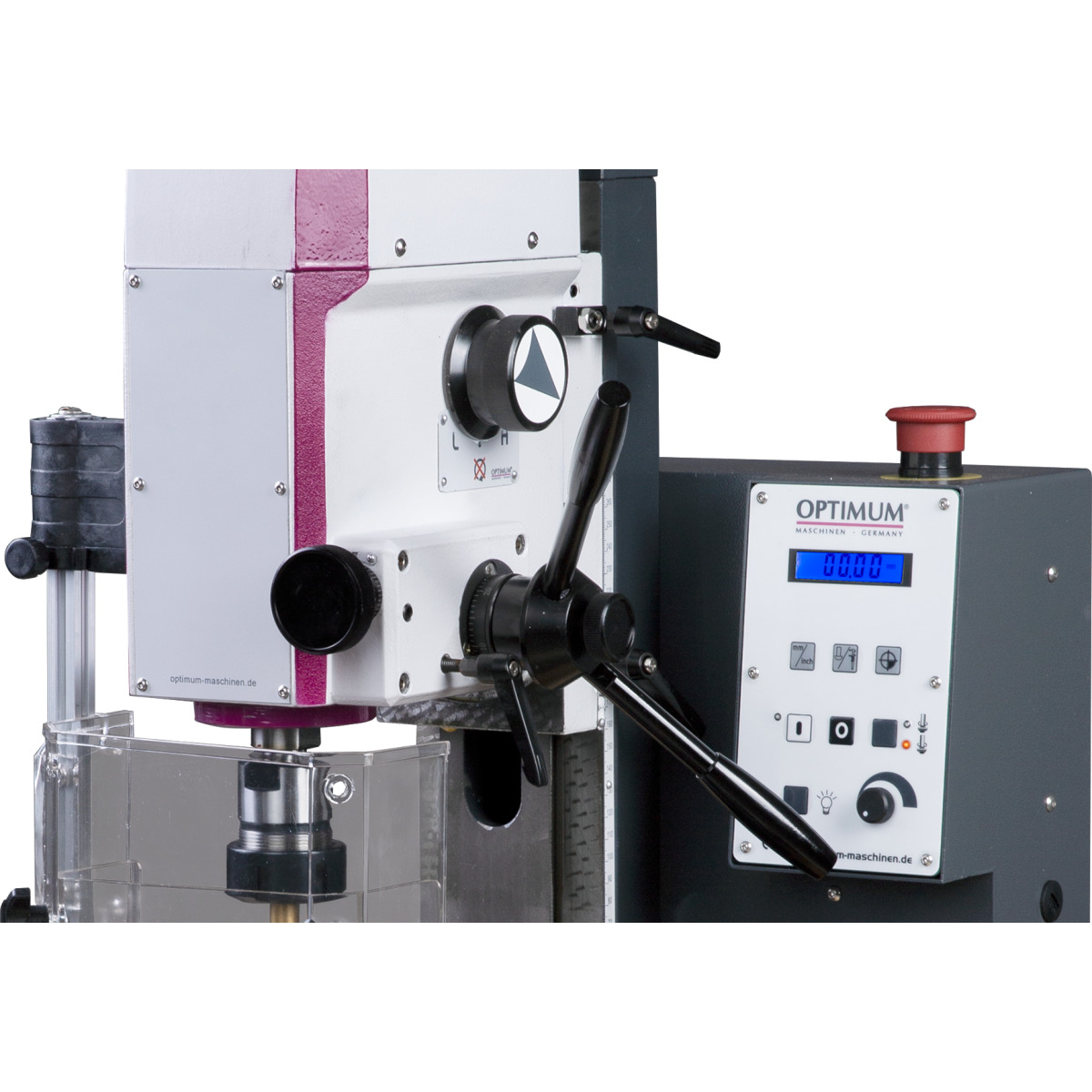

- Übersichtliches Bedienpanel
  mit bedienerfreundliche Folientastatur
- Sicherheitselektrik in 24 Volt-Ausführung
- Gut ablesbares digitales Display
  für Drehzahl und Bohrtiefe
- Not-Halt-Schlagschalter
- Motor mit zweistufige Getriebeübersetzung
  für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor
  mit permanenter Stromüberwachung

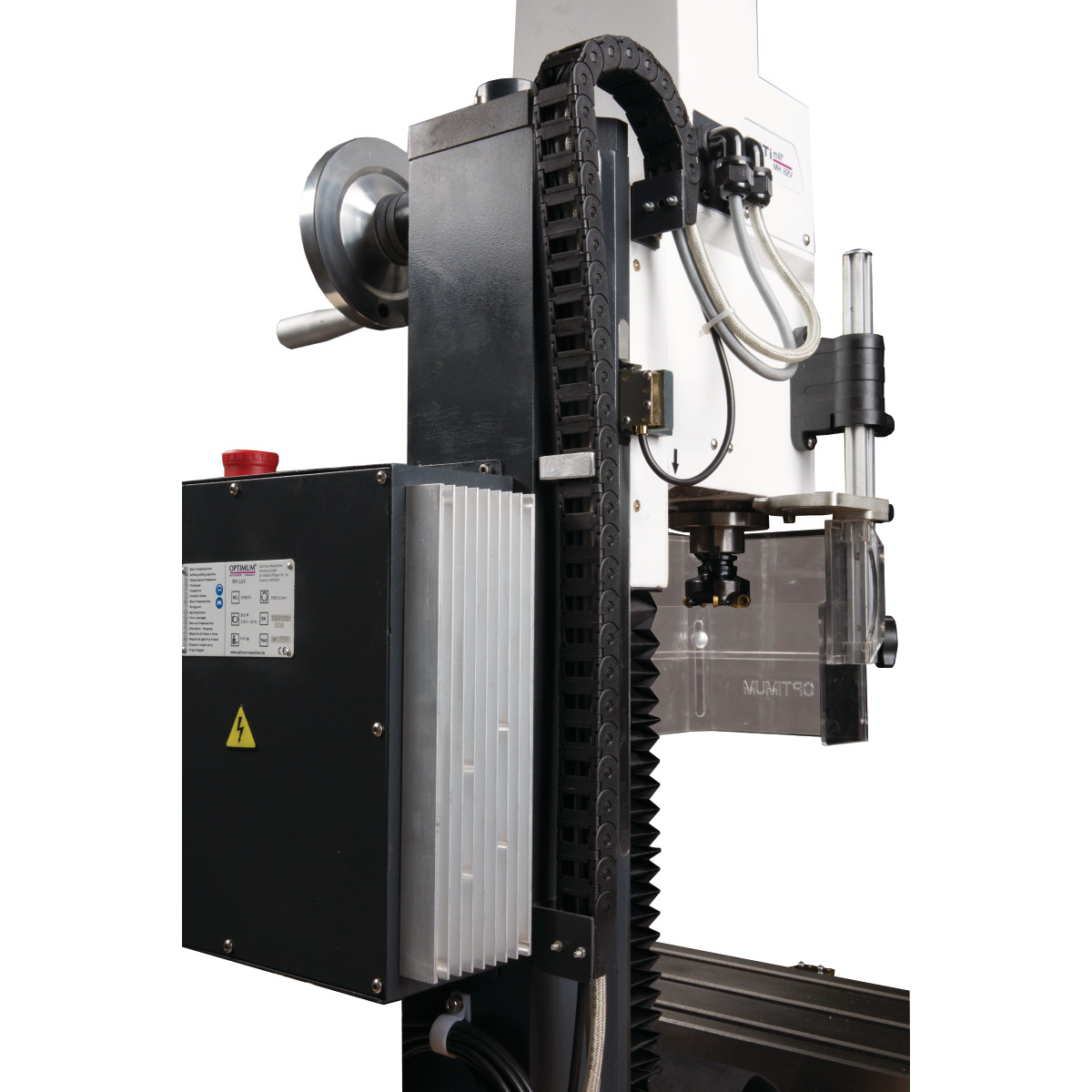

- Steuerelektronik mit integrierte Relais-Steuerung

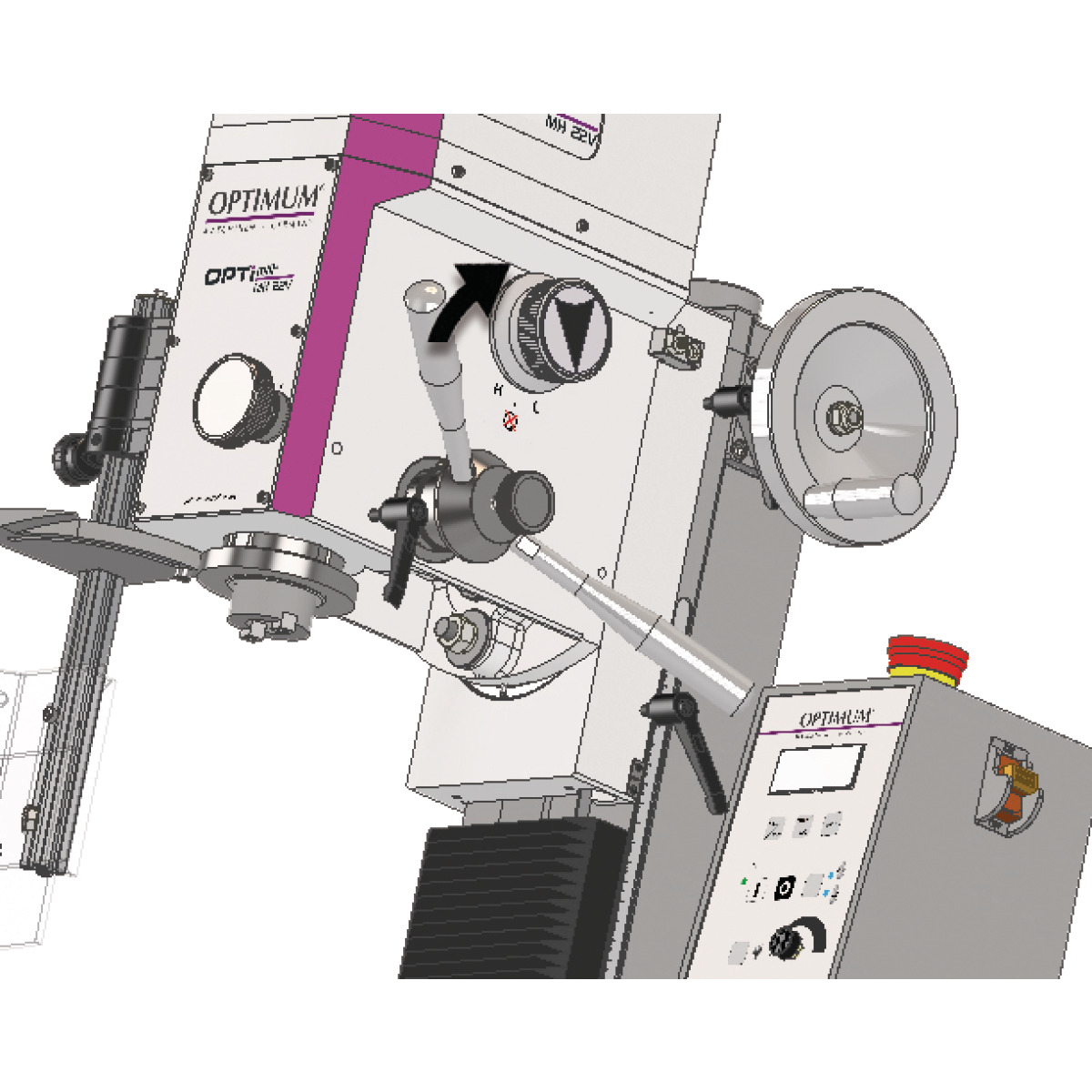

- Bohr-Fräskopf um ±60° neigbar, für Fräs-
  und Bohrarbeiten in jeder Winkellage
- Vorschubspindeln spielfrei einstellbar
  durch nachstellbare Spindelmuttern
- Rechts-/Linkslauf
- Maschinenlampe
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
  ≤ 0,015 mm in der Pinole gemessen
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Einstellbare Endanschläge
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen,
  spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter,
  gegen umherfliegende Späne und Teile,
  für größtmöglichen Schutz des Anwenders
- Feinvorschub
- X-, Y- und Z-Achse mit vorbereiteter Nut
  für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz
- Mechanisches Schnellwechsel-Spannsystem


TECHNISCHE DATEN:

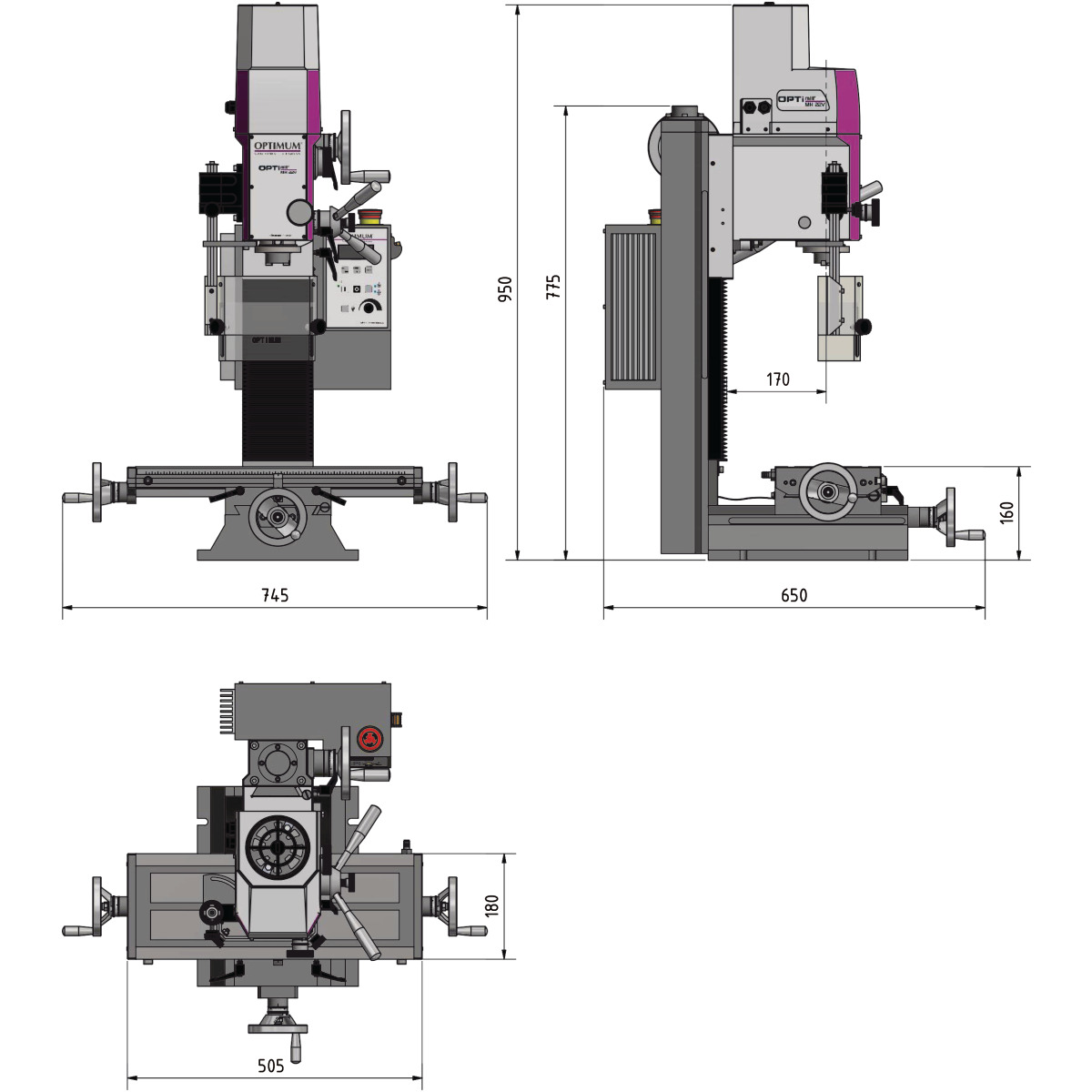

Abmessungen und Gewicht
- Länge ca. 745 mm
- Breite/Tiefe ca. 650 mm
- Höhe ca. 950 mm
- Gewicht ca. 120 kg

Bohr-Fräskopf
- Fräskopf Schwenkbereich ± 60 °

Bohr-Fräsleistung
- Messerkopfgröße max. 52 mm
- Schaftfräsergröße max. 12 mm
- Bohrleistung Stahl (S235JR) 20 mm
- Dauerbohrleistung Stahl (S235JR) 16 mm

Elektrische Daten
- Anschlussspannung 230 V
- Netzfrequenz 50 Hz

Frästisch horizontal
- Länge 700 mm
- Breite 180 mm
- T-Nuten Größe 12 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 63 mm
- Traglast max. 50 kg

Kreuztisch
- Abstand Vertikalspindel - Kreuztisch 360 mm

Normen und Zulassungen
- Norm DIN EN 55011
- EMV-Klasse C2

Verfahrweg
- X-Achse manuell 480 mm
- Y-Achse manuell 175 mm
- Z-Achse manuell 270 mm

Vertikalspindel
- Ausladung 170 mm
- Spindelaufnahme BT 20
- Drehzahlbereich 90 – 3000 min¯¹
- Anzahl der Drehzahlbereiche 2
- Steuerung der Drehzahlregelung elektronisch
- Pinolendurchmesser 60 mm
- Pinolenhub 45 mm

Lieferumfang, ohne abgebildetes Futter und Fräser.
