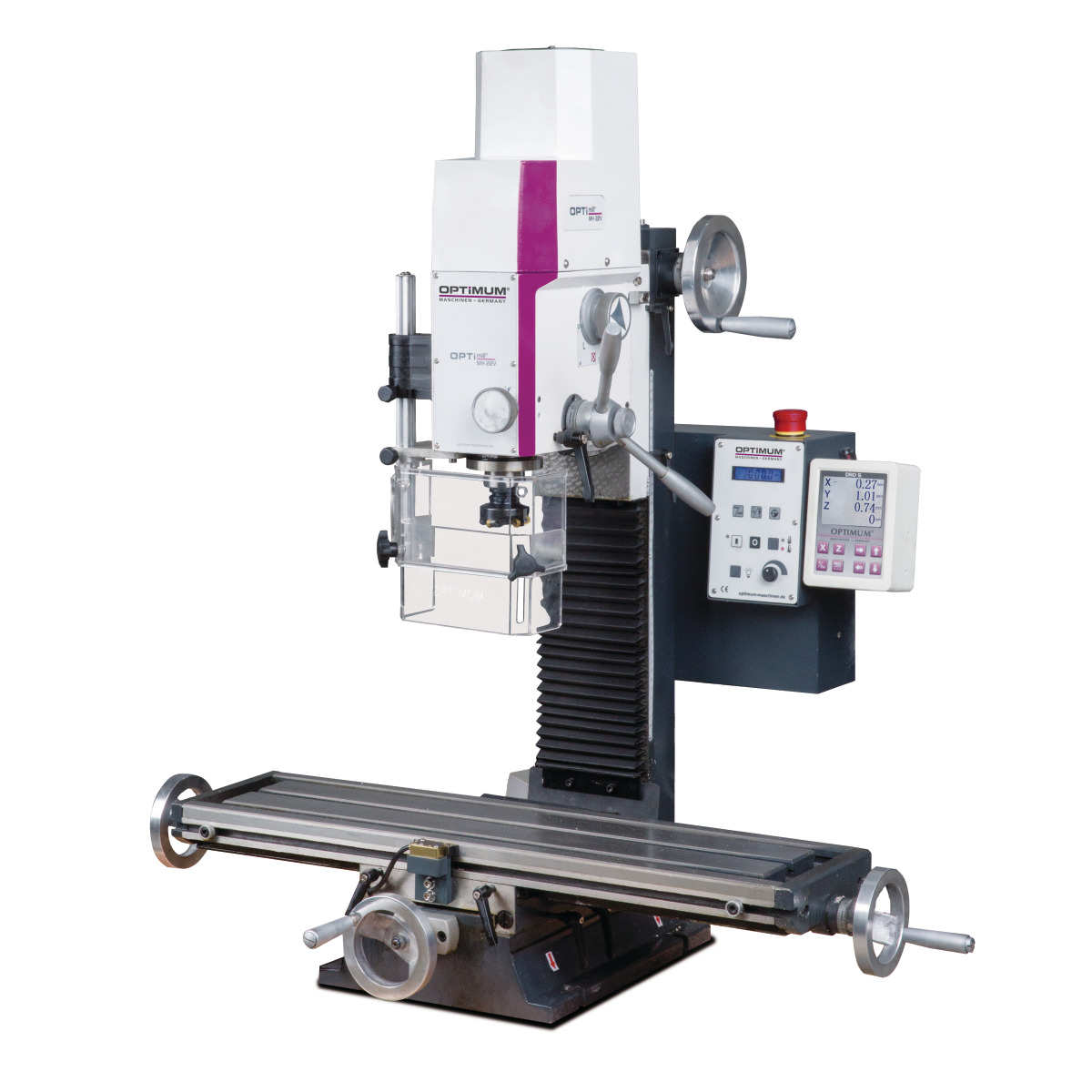

Bohr-Fräsmaschine Optimum OPTImill MH 22VD

• Präzise verarbeitet
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
• Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
• Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
• Sicherheitselektrik in 24 Volt-Ausführung

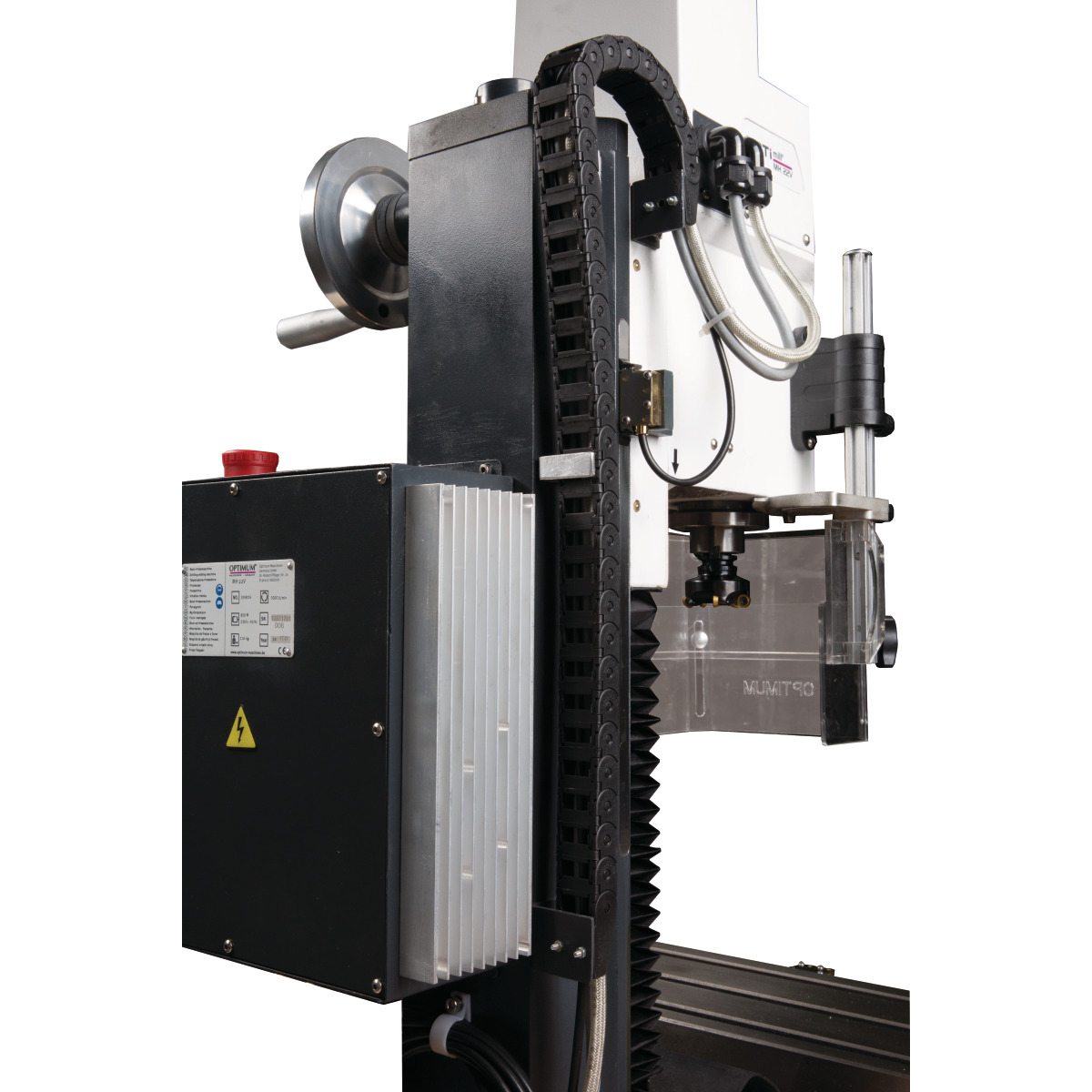

• Steuerelektronik mit integrierter Relais-Steuerung
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Einstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
• Feinvorschub
• Not-Halt-Schlagschalter

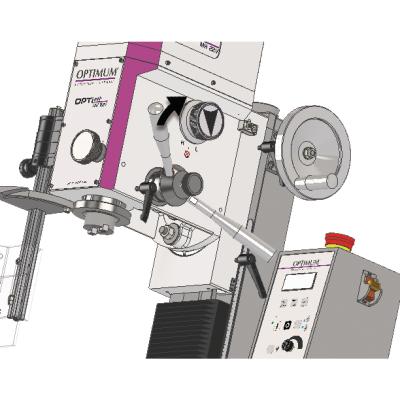

• Bohr-Fräskopf um ±60° neigbar
• Rechts-/Linkslauf
• Maschinenlampe
• Bohrung für leichtes Ölen der Trapezspindel
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Spiel der Vorschubspindeln einstell- und nachstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
• Faltenbalg als Führungsschutz

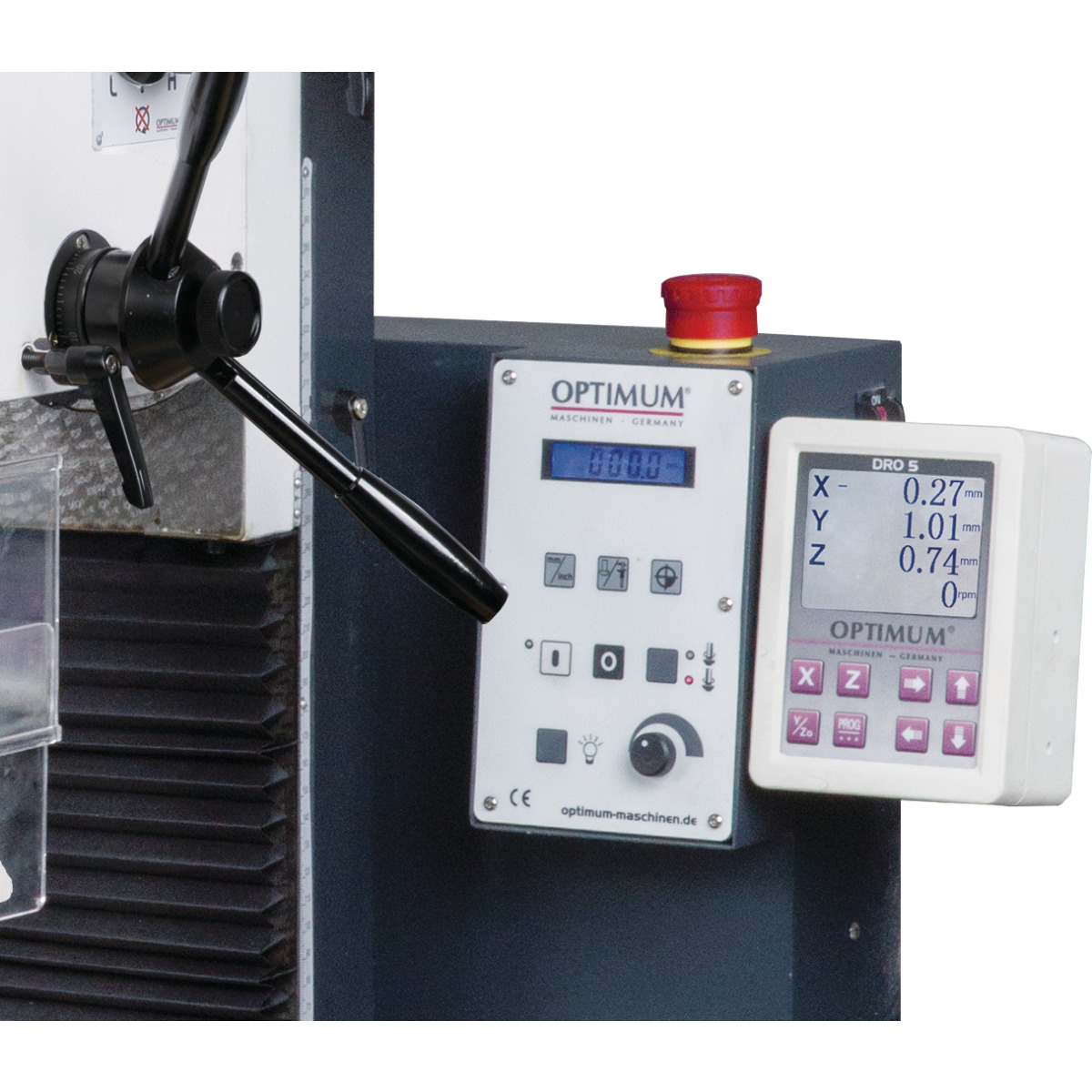

• Mit digitaler Positionsanzeige DRO 5

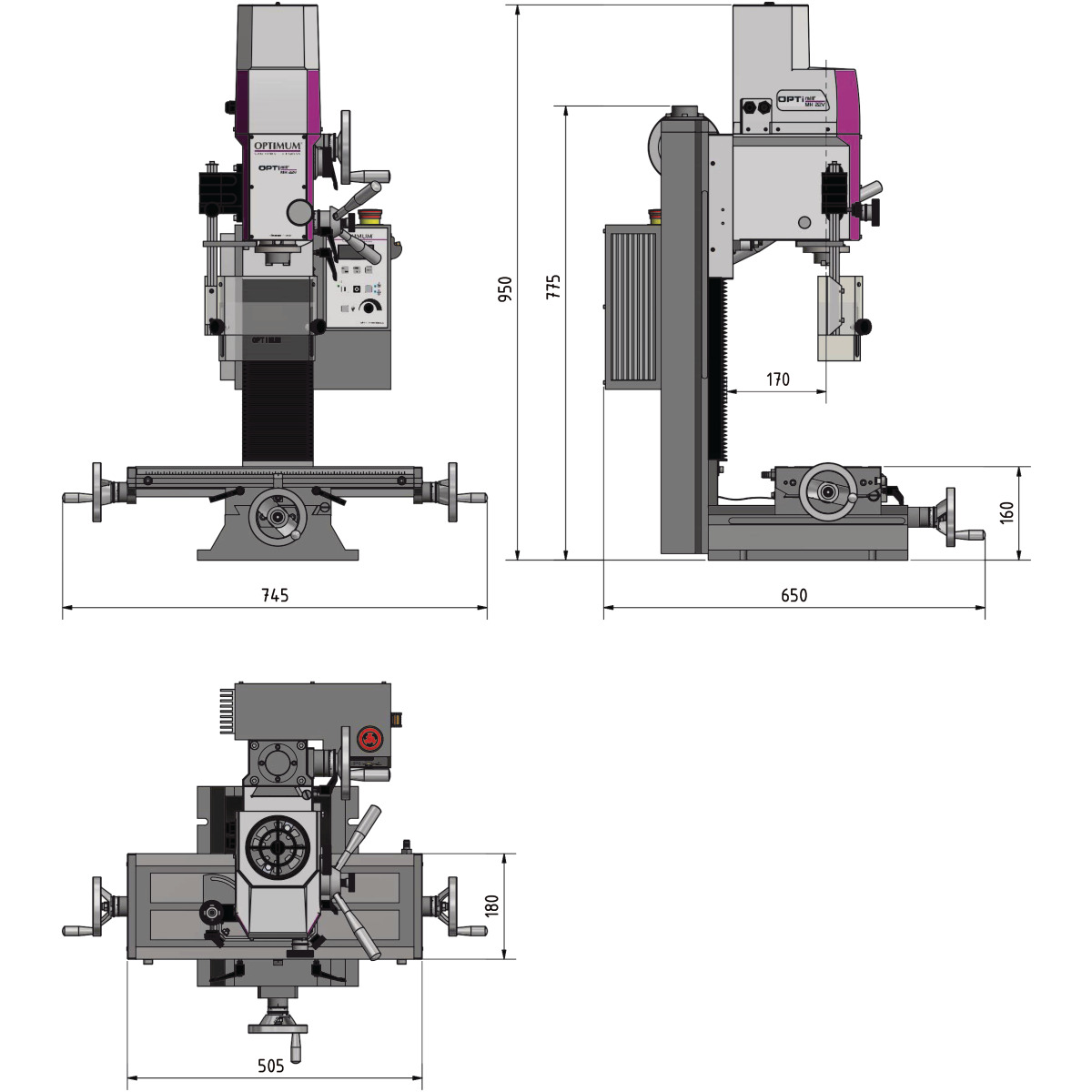

Abmessungen und Gewichte

• Länge (Produkt) ca. 745 mm
• Breite/Tiefe (Produkt) ca. 650 mm
• Höhe (Produkt) ca. 950 mm
• Gewicht (Netto) ca. 120 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich ± 60 °

Bohr-Fräsleistung

• Messerkopfgröße max. 52 mm
• Schaftfräsergröße max. 12 mm
• Bohrleistung Stahl (S235JR) 20 mm
• Dauerbohrleistung Stahl (S235JR) 16 mm

Elektrische Daten

• Abgabeleistung (Motorleistung) 0,95 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge 700 mm
• Horizontalfrästisch Breite 180 mm
• Horizontalfrästisch T-Nuten Größe 12 mm
• Horizontalfrästisch T-Nuten Anzahl 3
• Horizontalfrästisch T-Nuten Abstand 63 mm
• Horizontalfrästisch Traglast max. 50 kg

Kreuztisch

• Abstand Vertikalspindel - Kreuztisch 360 mm

Normen und Zulassungen

• Norm DIN EN 55011
• EMV-Klasse C2

Verfahrweg

• Verfahrweg X-Achse manuell 480 mm
• Verfahrweg Y-Achse manuell 175 mm
• Verfahrweg Z-Achse manuell 270 mm

Vertikalspindel

• Vertikalspindel Ausladung 170 mm
• Vertikalspindel Spindelaufnahme BT 20
• Vertikalspindel Drehzahlbereich 90 – 3000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche 2
• Vertikalspindel Steuerung der Drehzahlregelung elektronisch
• Vertikalspindel Pinolendurchmesser 60 mm
• Vertikalspindel Pinolenhub 40 mm

• Bedienwerkzeug

Speditionsversand. Bitte Telefonnummer angeben.
