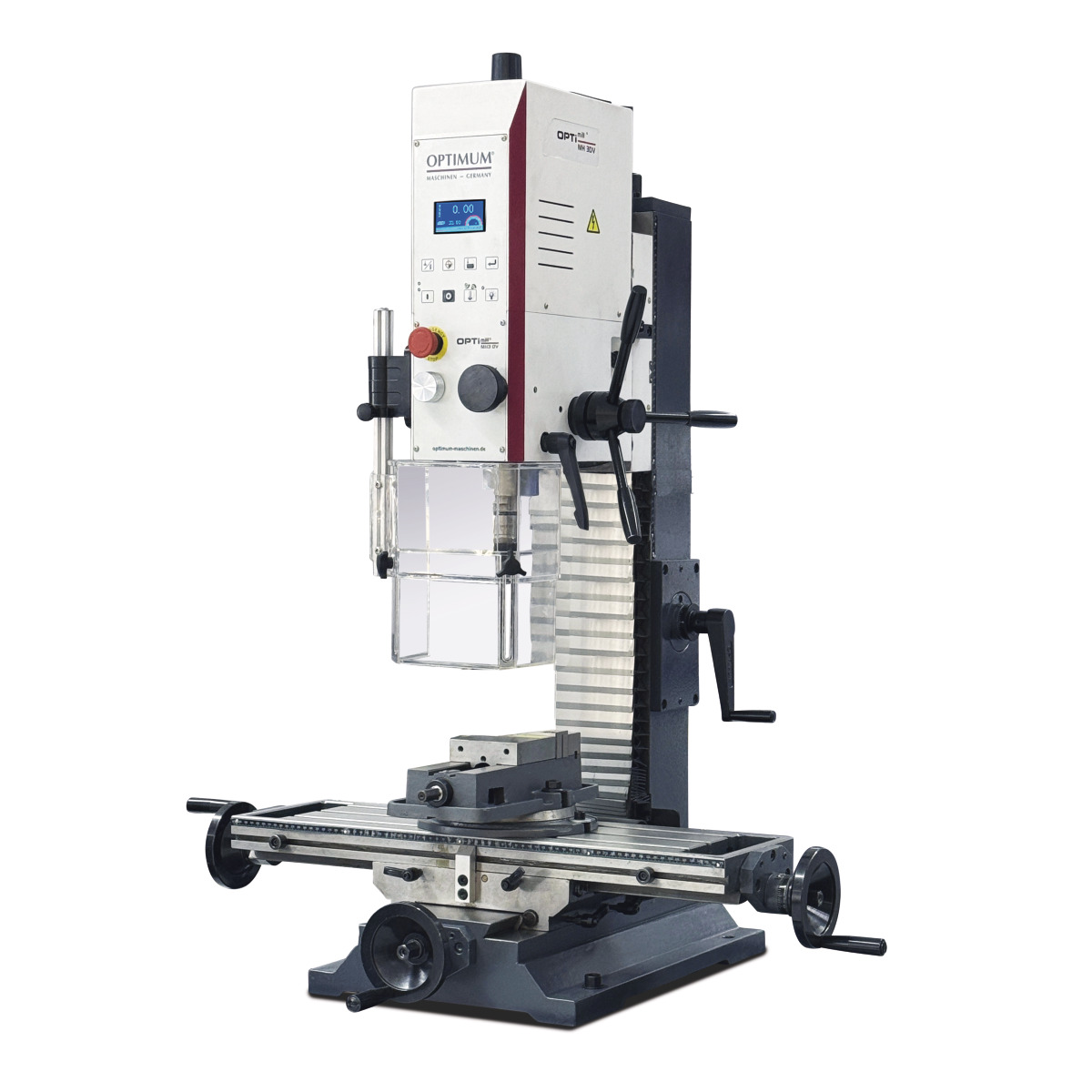

Bohr-Fräsmaschine Optimum OPTImill MH 3DV

• Präzise verarbeitet
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Einstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
• Rechts-Linkslauf
• LED Maschinenleuchte
• Feinvorschub
• Not-Halt-Schlagschalter
• Bohr-Fräskopf um ±90° neigbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

Abmessungen und Gewichte

• Länge (Produkt) ca. 850 mm
• Breite/Tiefe (Produkt) ca. 830 mm
• Höhe (Produkt) ca. 1350 mm
• Gewicht (Netto) ca. 270 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich ± 90 °

Bohr-Fräsleistung

• Messerkopfgröße max. 75 mm
• Schaftfräsergröße max. 30 mm
• Bohrleistung Stahl (S235JR) 28 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm

Elektrische Daten

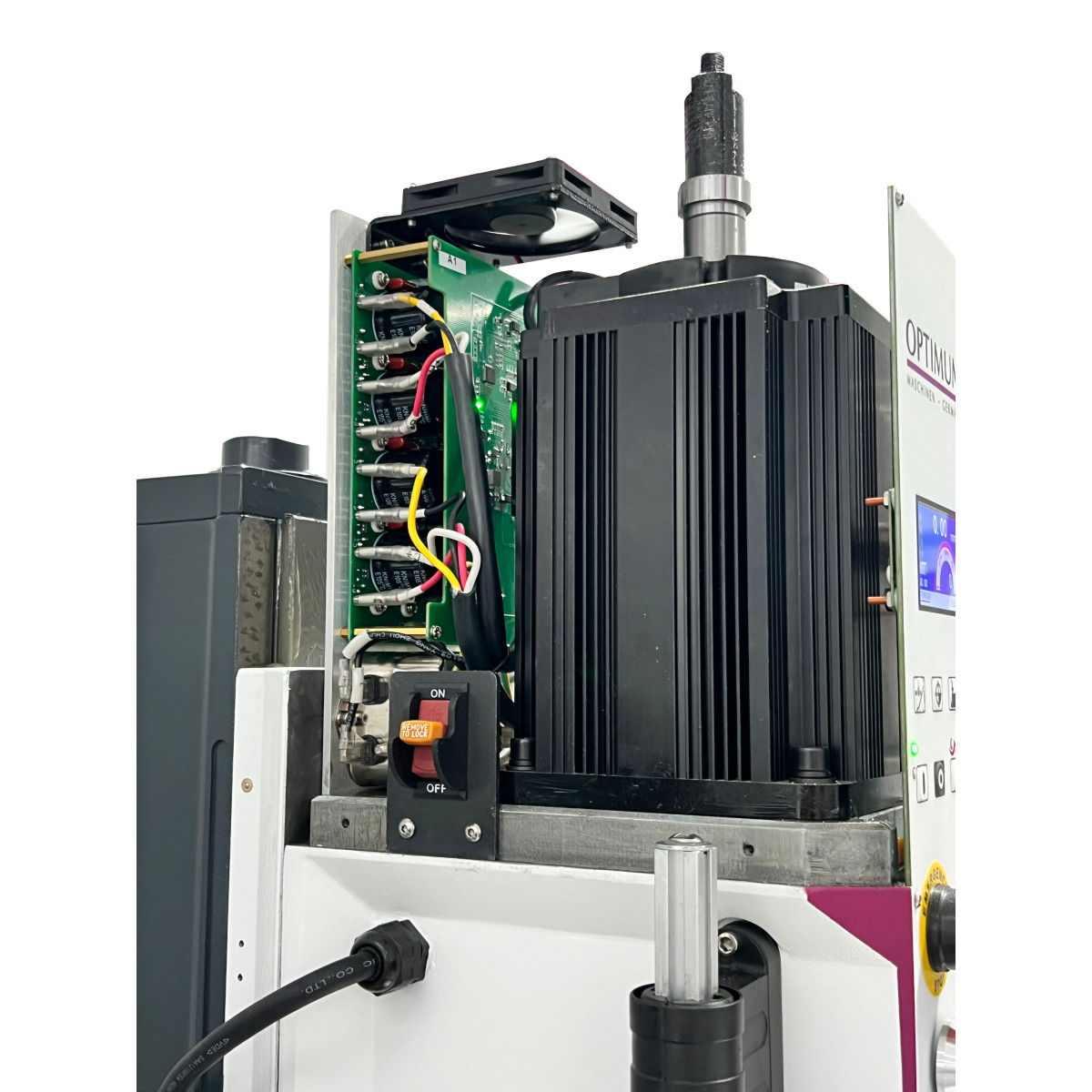

• Abgabeleistung (Motorleistung) 2,2 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge 750 mm
• Horizontalfrästisch Breite 210 mm
• Horizontalfrästisch T-Nuten Größe 12 mm
• Horizontalfrästisch T-Nuten Anzahl 3
• Horizontalfrästisch T-Nuten Abstand 63 mm

Verfahrweg

• Verfahrweg X-Achse manuell 450 mm
• Verfahrweg Y-Achse manuell 200 mm
• Verfahrweg Z-Achse manuell 450 mm

Vertikalspindel

• Vertikalspindel Ausladung 215 mm
• Vertikalspindel Spindelaufnahme MK 3
• Vertikalspindel Drehzahlbereich 120 - 3000 min¯¹
• Vertikalspindel Pinolendurchmesser 68 mm
• Vertikalspindel Pinolenhub 100 mm
• Vertikalspindel Anzugsstange M 12

Speditionsversand. Bitte Telefonnummer angeben.
