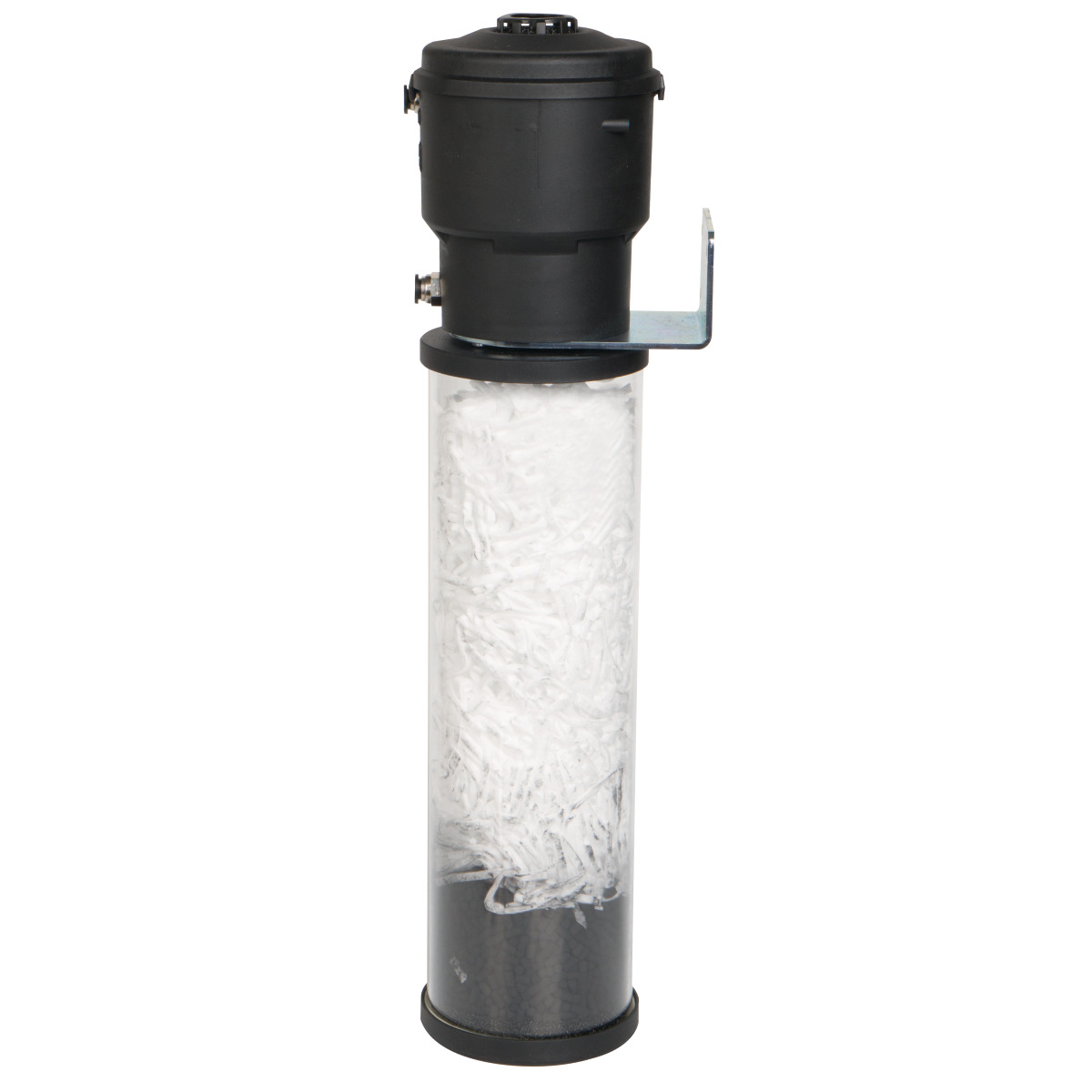

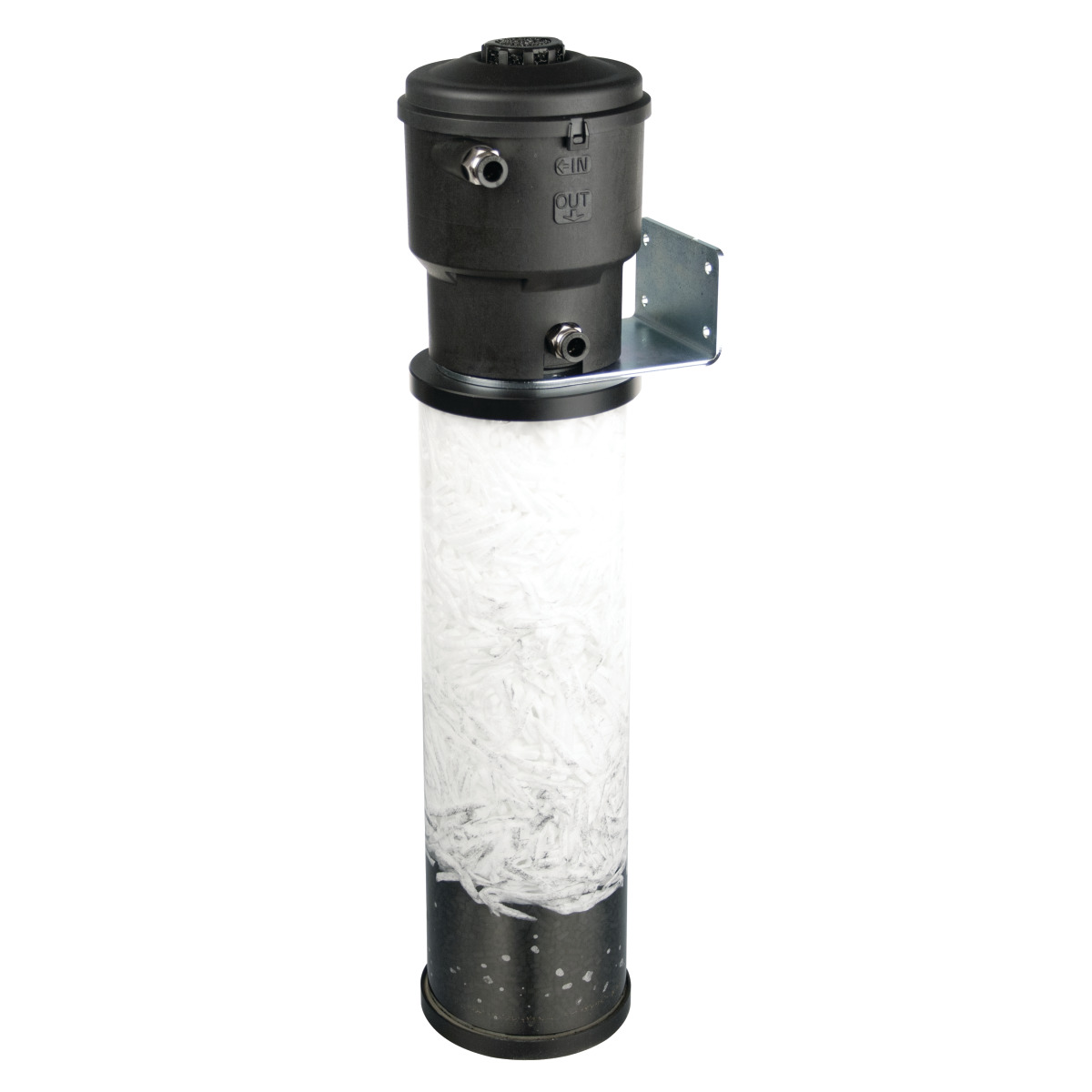

Öl-Wasser-Trenner Aircraft WOS 1

Dank patentierter Technik regelmäßiger Service in nur 30 Sekunden und ohne aufwendige Reinigung möglich.


BESCHREIBUNG:
- Wand und Bodenmontage möglich

- Arbeitet zuverlässig mit jedem Kondensatableiter

- Einsetzbar für alle gängigen Kompressorenöle

- Betriebsmedien: Kondensat (Luft, Wasser, Öl),
  nicht-agressiv, nicht geeignet für Emulsion

- Schneller und sauberer Wechsel der Filterpatrone

- Kein Absetztank notwendig (keine Bakterienbildung)

- Einfache Installation
  wegen kompakter Bauform und geringen Abmessungen

- Anschluss über Schnellkupplungen

Funktionsbeschreibung
- Mehrstufige Öl-Wasser-Trennung
  über einen ölanziehenden Filter und Aktivkohle

- Nach Ende der Standzeit des Filterelements
  wird dieses abgeschraubt und komplett entsorgt

- Filterelement wird mit Kunststoffabdeckung
  dicht verschlossen, so dass Rest-Kondensat
  darin bleiben kann

- Verschlossenes Filterelement
  kann gemäß der geltenden Vorschriften entsorgt werden


Serviceintervall - nach Auftreten einer der drei folgenden Fälle
- 4.000 Betriebsstunden des Kompressors
  bei Kompressor-Ölübertragung von 2,5 mg/m3

- Verfärbung des Polypropylen-Mediums
- Analyse erfolgt durch einfache Sichtprobe

- Spätestens nach 12 Monate
  (unabhängig von den Betriebsstunden des Kompressors)


TECHNISCHE DATEN:
- Max. Ölaufnahme 0.84 l
- Restölgehalt max. < 20 ppm
- Max. Kondensatstrom 0.90 l/h
- Betriebstemperatur 1,5 – 65 °C

Abmessungen und Gewicht
- Länge ca. 483 mm
- Breite/Tiefe ca. 146 mm
- Höhe ca. 106 mm
- Anschluss
- Kondensatzulauf 8 mm
- Wasserablauf 8 mm

Max. Verdichterleistung
- Max. Verdichterleistung 1,08 m³/min

Erläuterung Maximale Verdichterleistung Diese Leistungsangaben gelten für gemäßigte Klimazonen (z.B. Mittel- und Südeuropa, Mittelamerika). Bitte fordern Sie bei Bedarf die Verdichterleistungen für andere Klimazonen bei uns an.
