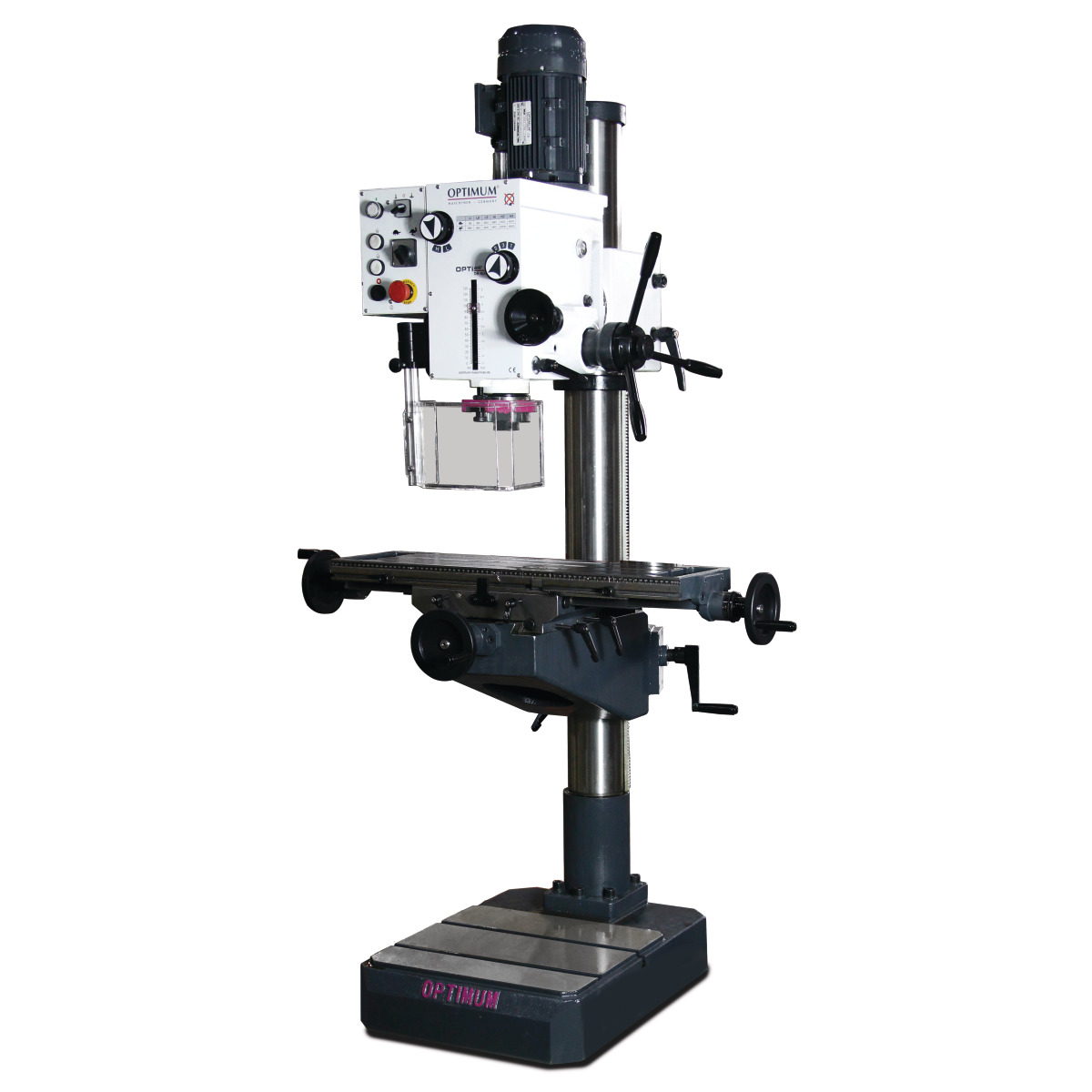

Säulen-Getriebebohrmaschine mit Kreuztisch Optimum OPTIdrill DH 40CT

Die vielseitige Maschine zum Fräsen und Bohren.


BESCHREIBUNG:
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene,
  im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95 - 3.200 min-1
- Zweistufiger Qualitäts-Industrieelektromotor

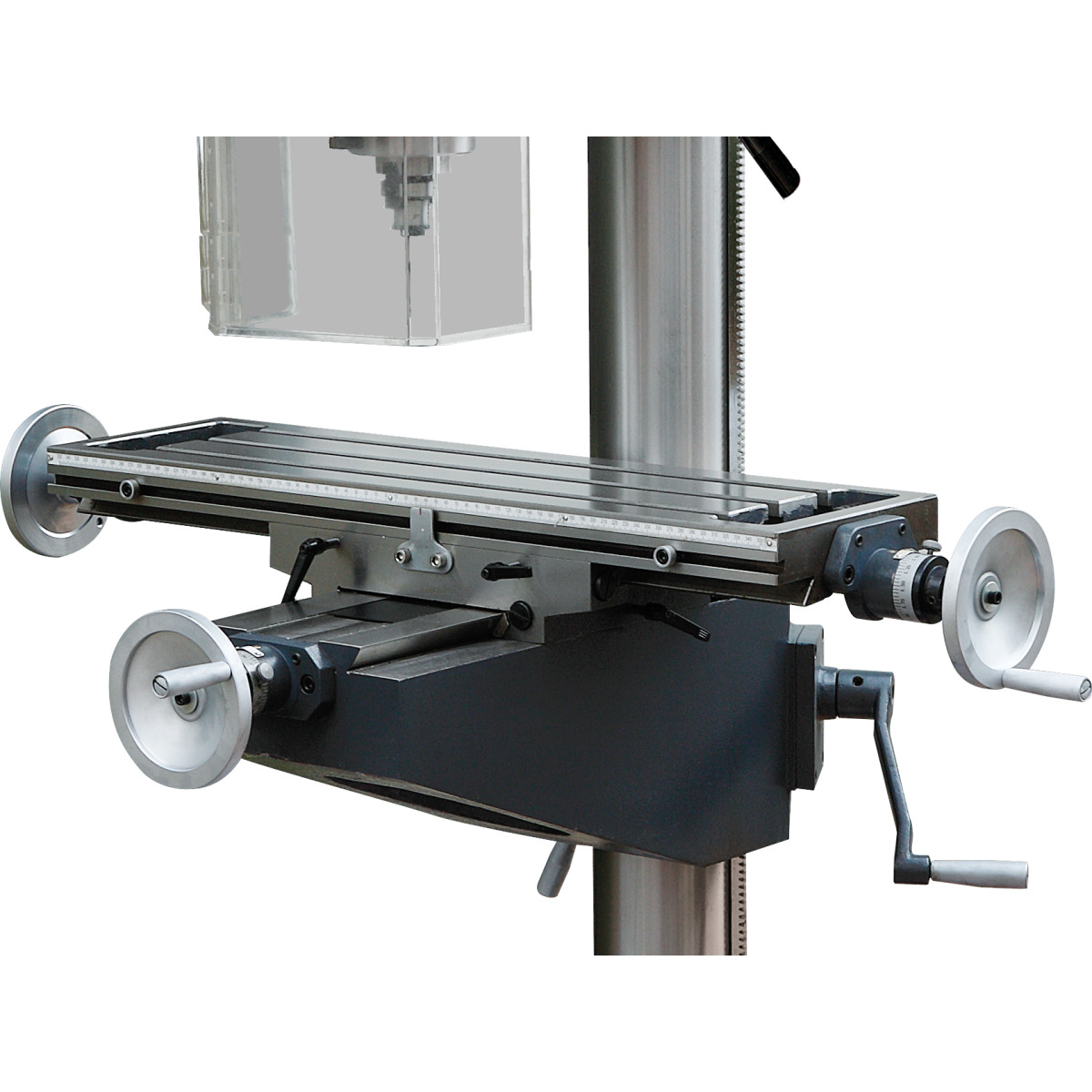

- Groß dimensionierter, massiver Kreuztisch,
  präzise oberflächenbearbeitet,
  über 3 Handräder verstellbar,
  mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch

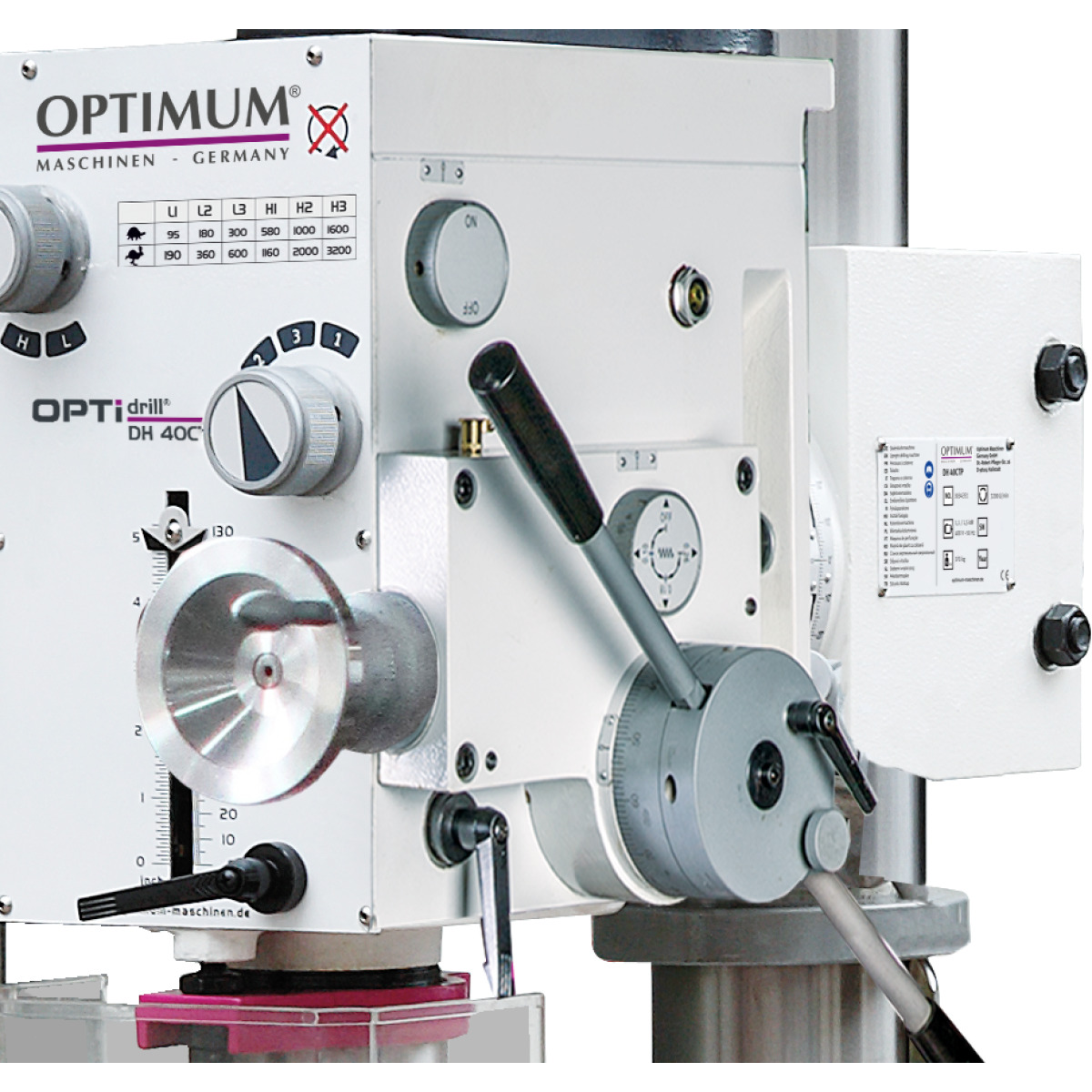

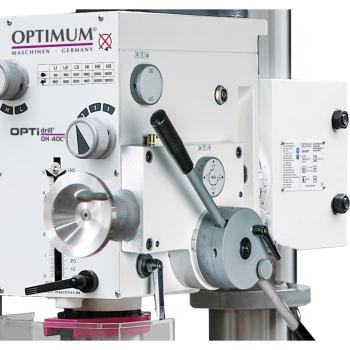

- Getriebekopf und Tisch können
  in der Höhe verstellt werden
- Tischführungen sind über nachstellbare
  Keilleisten präzise einstellbar
- Massive, präzise oberflächenbearbeitete
  Grundplatte;
  durch Wegschwenken des Kreuztisches
  als Arbeitsfläche für besonders
  hohe Werkstücke verwendbar
- Rechts-/Linkslauf
- Bohrtiefenanschlag
- Gewindeschneidfunktion


TECHNISCHE DATEN:
- Anzugsstange M 16

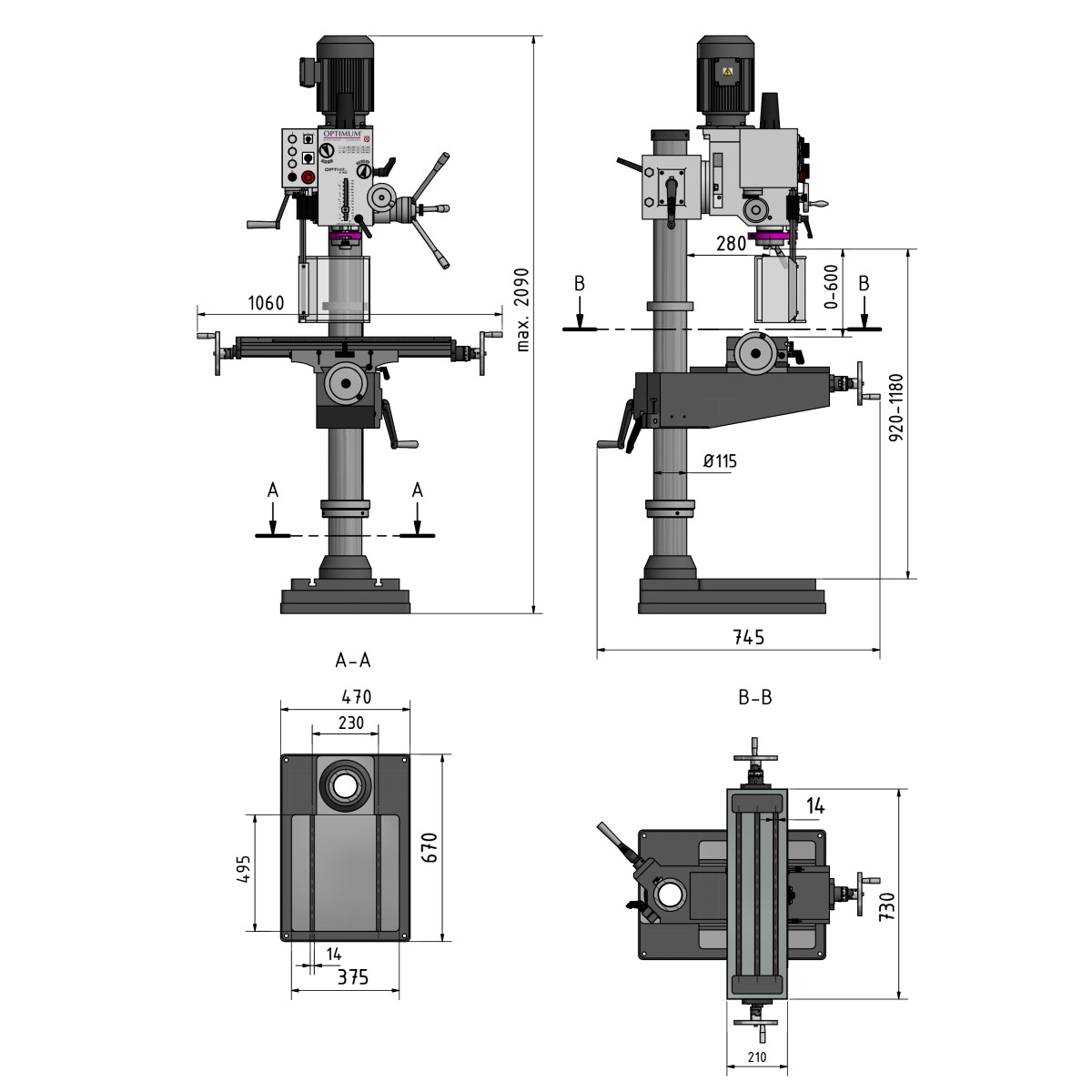

Abmessungen und Gewichte
- Säulendurchmesser 115 mm
- Länge ca. 1060 mm
- Breite/Tiefe ca. 745 mm
- Höhe ca. 2090 mm
- Gewicht ca. 370 kg

Bohrleistung
- Bohrleistung Stahl (S235JR) 32 mm
- Dauerbohrleistung Stahl (S235JR) 25 mm
- Gewindeschneiden Stahl (S235JR) M 16
- Schaftfräsergröße max. 25 mm
- Messerkopfgröße max. 76 mm

Bohrtisch
- Arbeitsfläche Länge 730 mm
- Arbeitsfläche Breite 210 mm
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 3
- T-Nuten Abstand 63 mm
- Traglast 50 kg
- Abstand Spindel - Bohrtisch max. 600 mm

Drehzahlbereich
- Drehzahlbereich 95 – 3200 min¯¹
- Anzahl der Drehzahlbereiche 2 x 6 Stufen

Elektrische Daten
- Leistung Antriebsmotor 1,1 / 1,5 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Maschinenfuß
- Abstand Spindel - Maschinenfuß max. 1180 mm
- Arbeitsfläche Länge 495 mm
- Arbeitsfläche Breite 375 mm
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 2
- T-Nuten Abstand 230 mm
- Länge 670 mm
- Breite 470 mm

Spindel
- Pinolenhub 120 mm
- Pinolendurchmesser 75 mm
- Spindelaufnahme MK 4
- Ausladung 280 mm
- Bohrkopf Drehung 360 °

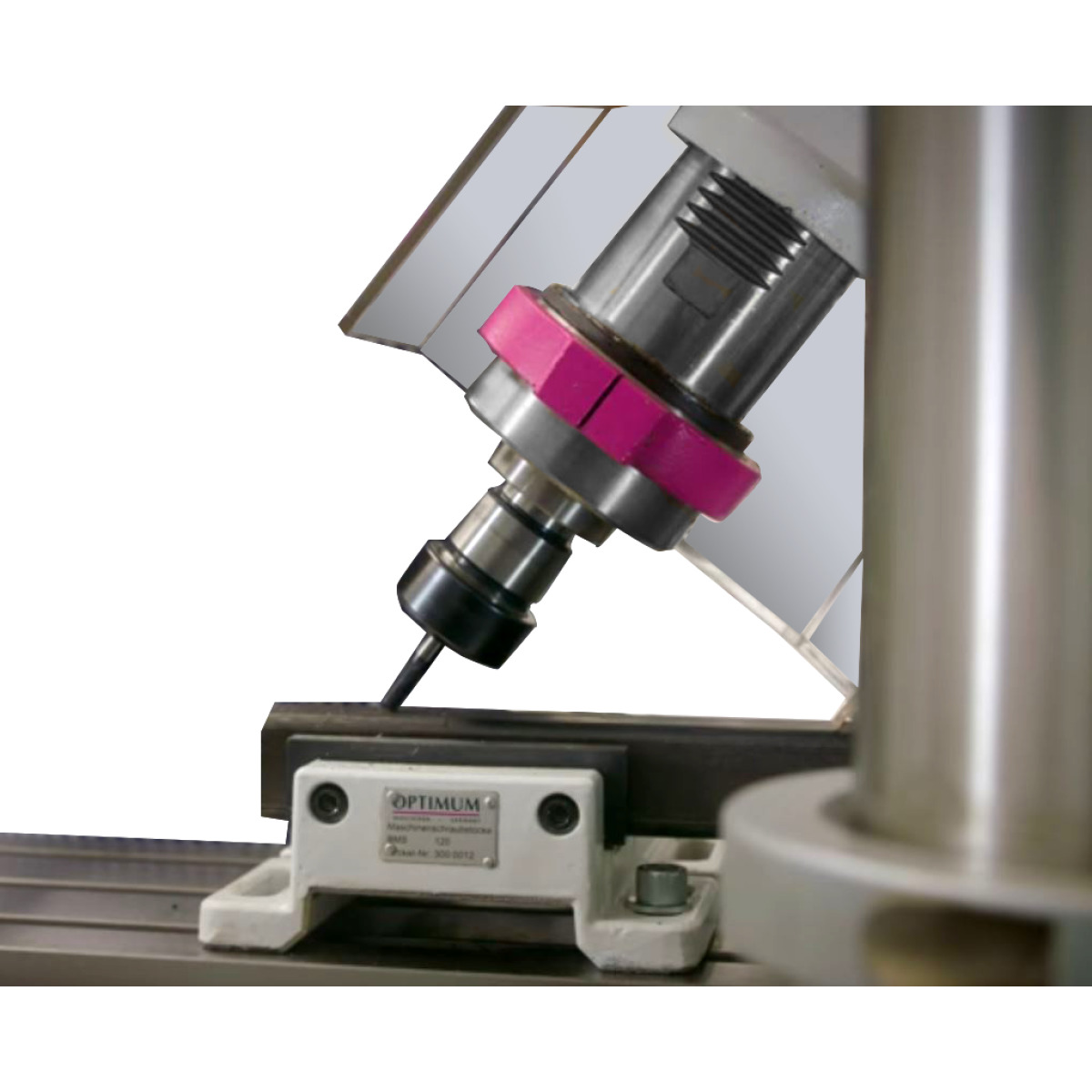

- Bohrkopf Neigung 45 °
- Pinolenvorschub manuell
- Höhenverstellung 260 mm

Verfahrweg
- Verfahrweg Bohrkopf (horizontal) 480 mm
- Y-Achse manuell 180 mm
- Hubweg des Armes (vertikal) 560 mm


LIEFERUMFANG:
- 1 Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CT
Inklusive:
- 1 Zahnkranzbohrfutter 1 - 13 mm / B 16
- 1 T-Nutensteine
- 1 Adapter MK 4-MK 3
- 1 Aufnahmedorn MK 4 / B16
- 1 Bedienwerkzeug


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
