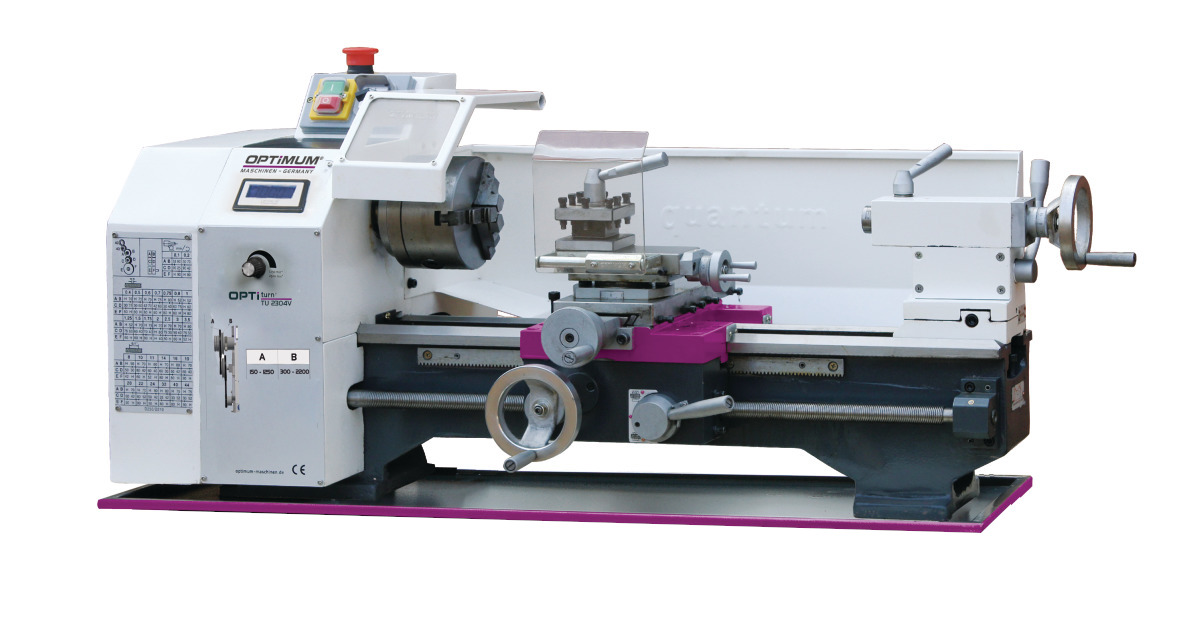

Drehmaschine Optimum OPTIturn TU 2304V

Drehmaschine für den Heimwerker. Mit elektronisch regelbarer Drehzahl.


BESCHREIBUNG:
- Präzise Verarbeitung

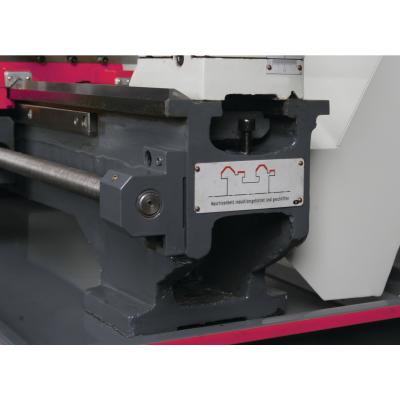

- Massives Prismenbett aus Grauguss,
  mindestens sechs Monate abgelagert,
  induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase
  besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad
  mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose
  Verstellung mittels Klemmhebel

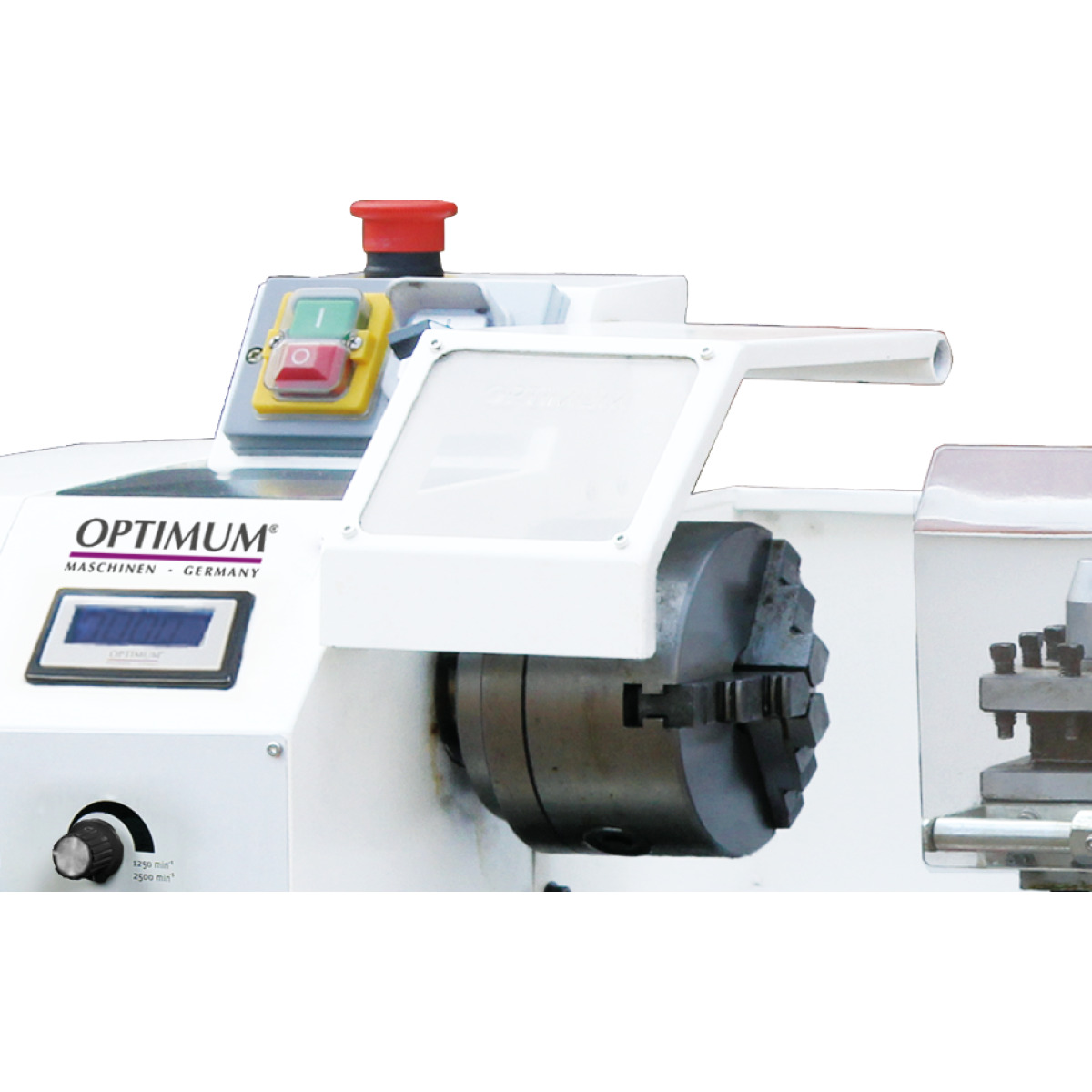

- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselzahnräder-Satz zum Gewindeschneiden
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig

TU 2304V

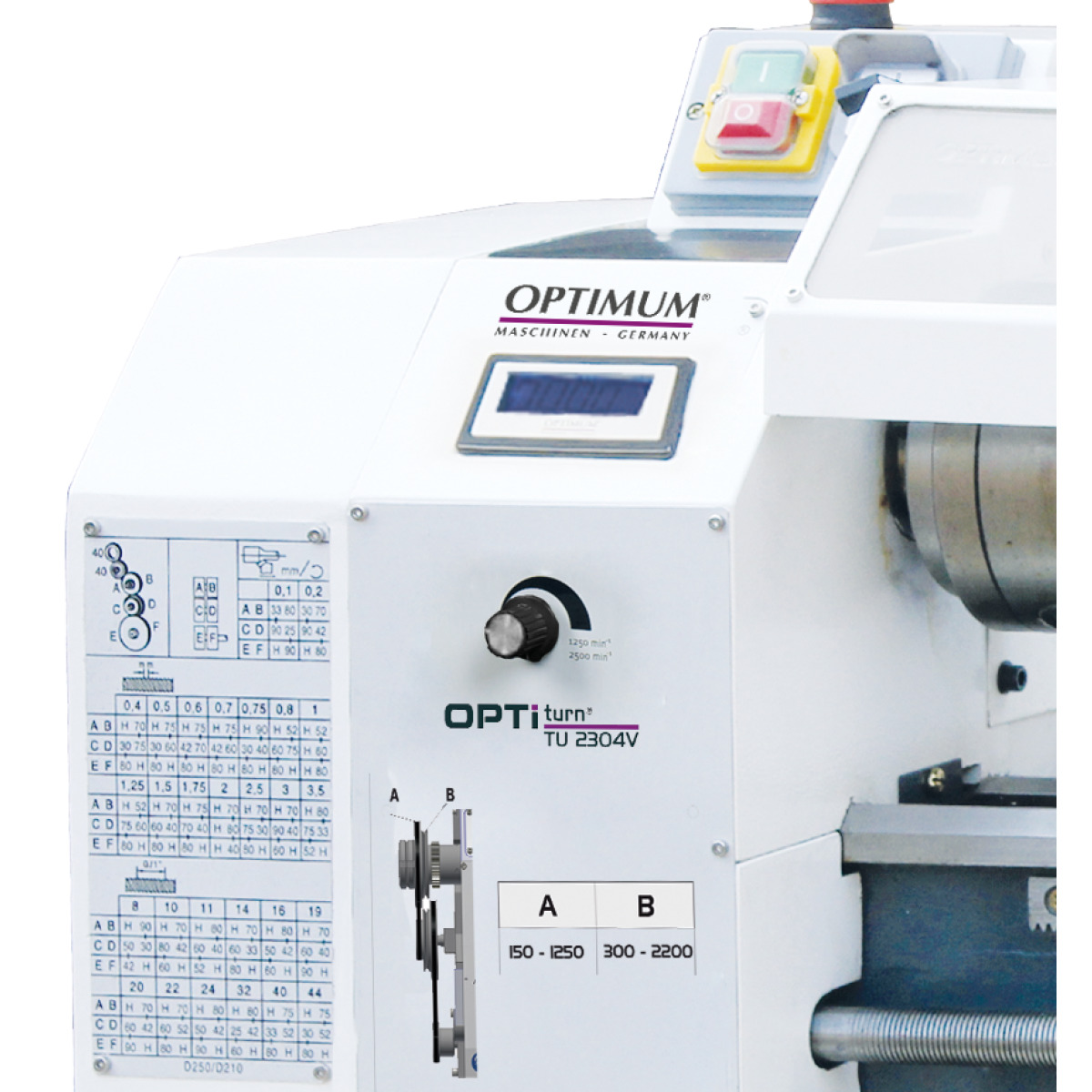

- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1


TECHNISCHE DATEN:

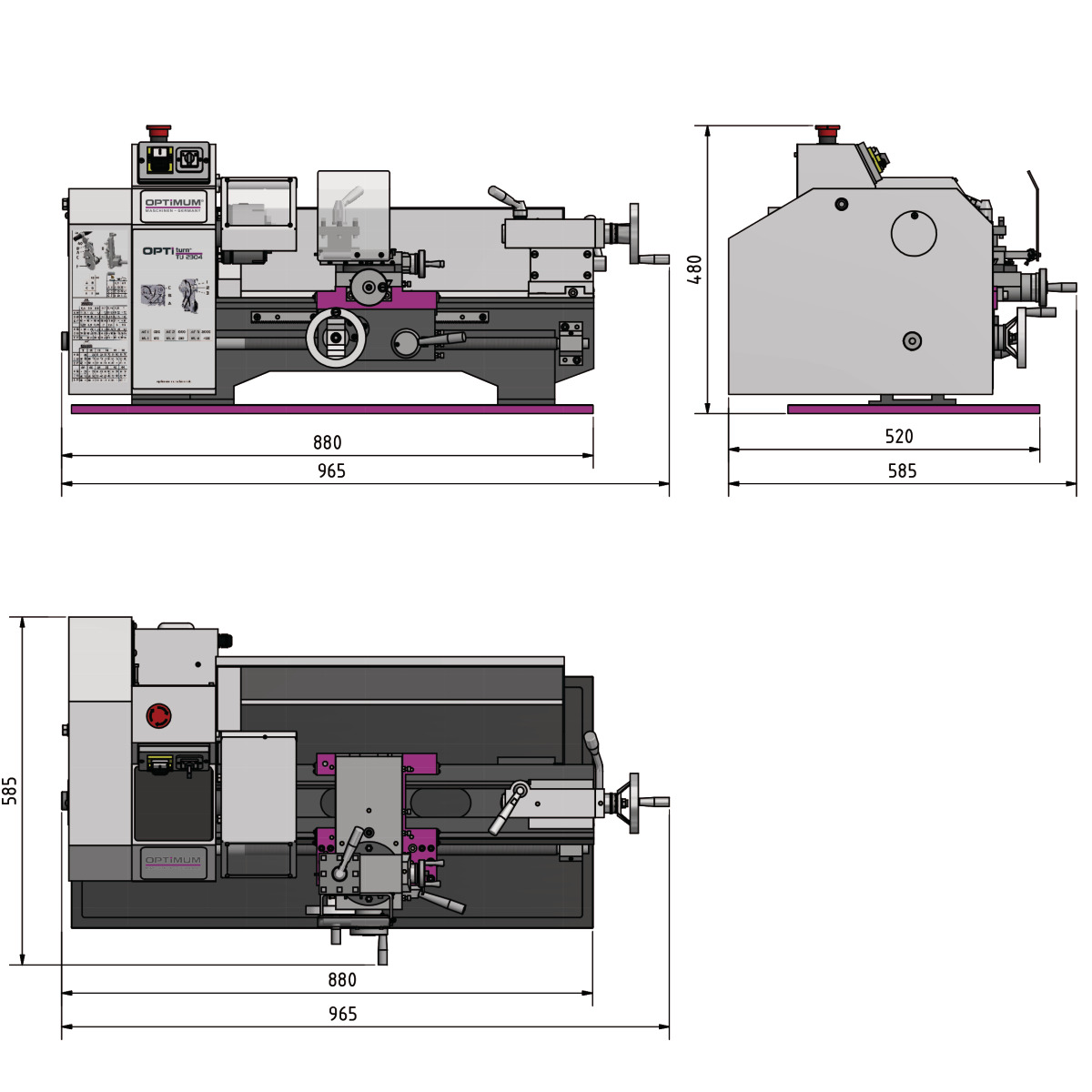

Abmessungen und Gewicht
- Länge ca. 965 mm
- Breite/Tiefe ca. 585 mm
- Höhe ca. 510 mm
- Gewicht ca. 114 kg

Arbeitsbereiche
- Spitzenhöhe 115 mm
- Spitzenweite 450 mm
- Umlaufdurchmesser über Maschinenbett 230 mm
- Umlaufdurchmesser über Planschlitten 128 mm
- Bettbreite 135 mm

Drehzahlbereich
- Anzahl der Drehzahlbereiche 2
- Drehzahlbereich 150 – 2200 min¯¹
- Steuerung der Drehzahlregulierung - elektronisch regelbar

Elektrische Daten
- Anschlussspannung 230 V
- Leistung Antriebsmotor 0,75 kW
- Netzfrequenz 50 Hz

Reitstock
- Aufnahme MK 2
- Pinolenhub 70 mm

Spindel
- Spindelaufnahme zylindrisch Ø 72 mm
- Spindelbohrung/Stangendurchlass Durchmesser 20 mm
- Spindelkonus MK 3
- Stahlhalter Aufnahmehöhe max. 14 mm

Steigungen
- Steigung Metrisch 0,4 – 3,5 mm/U
- Anzahl der Steigungen Metrisch 14
- Steigung Zoll 44 – 8 Gg/1"
- Anzahl der Steigungen Zoll 14

Verfahrweg
- Verfahrweg Oberschlitten 75 mm
- Verfahrweg Planschlitten 120 mm
- Verfahrweg Bettschlitten 360 mm


LIEFERUMFANG:
- 1 Drehmaschine OPTIturn TU 2304V
Inklusive:
- 1 Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
- 1 Feste Zentrierspitze MK 2 und MK 3
- 1 Spritzwand
- 1 Spänewanne
- 1 Vierfach-Stahlhalter
- 1 Wechselräder-Satz
- 1 Bedienwerkzeug


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
