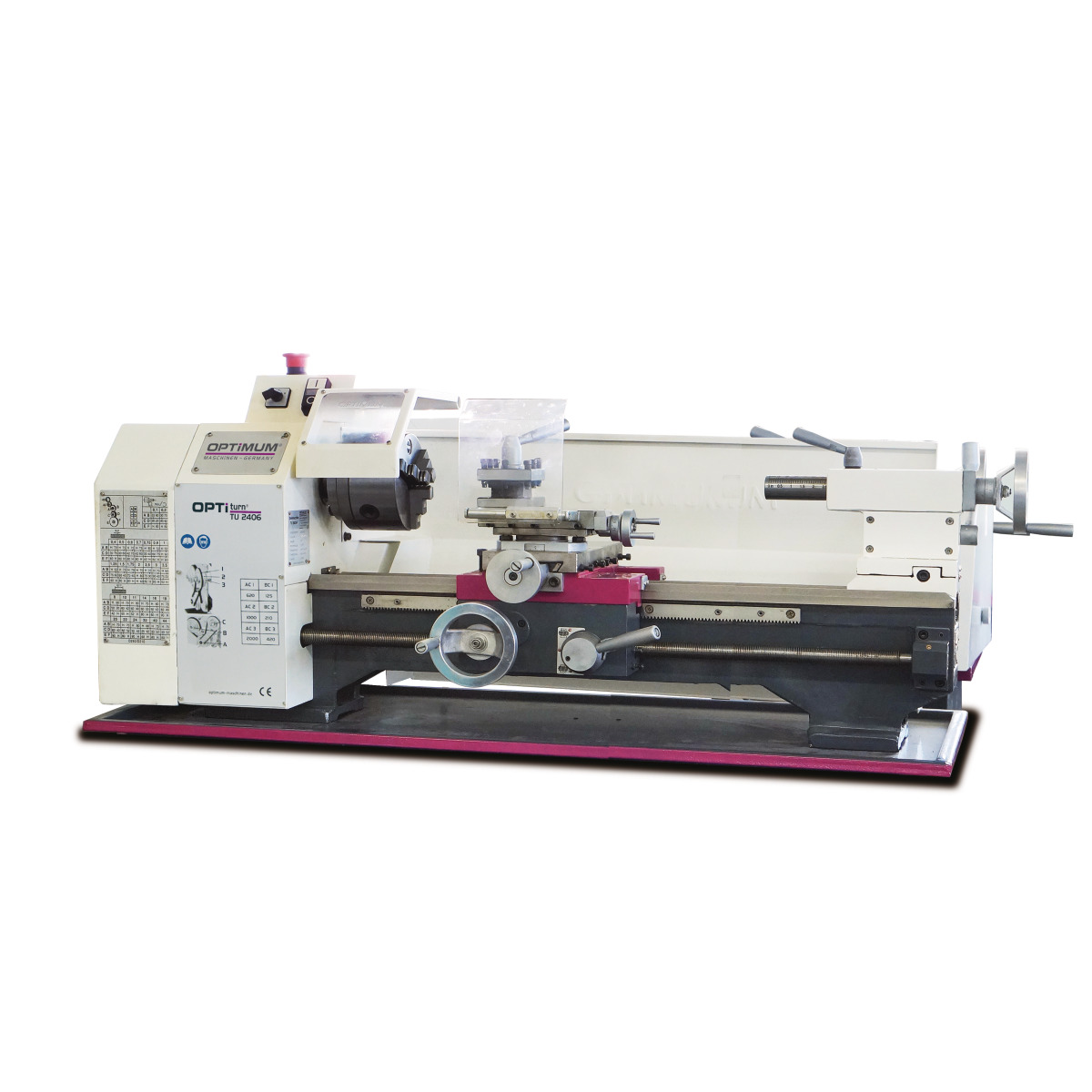

Drehmaschine Optimum OPTIturn TU 2406V
Drehmaschine für den Heimwerker. Mit elektronisch regelbarer Drehzahl.
BESCHREIBUNG:
- Präzise Verarbeitung

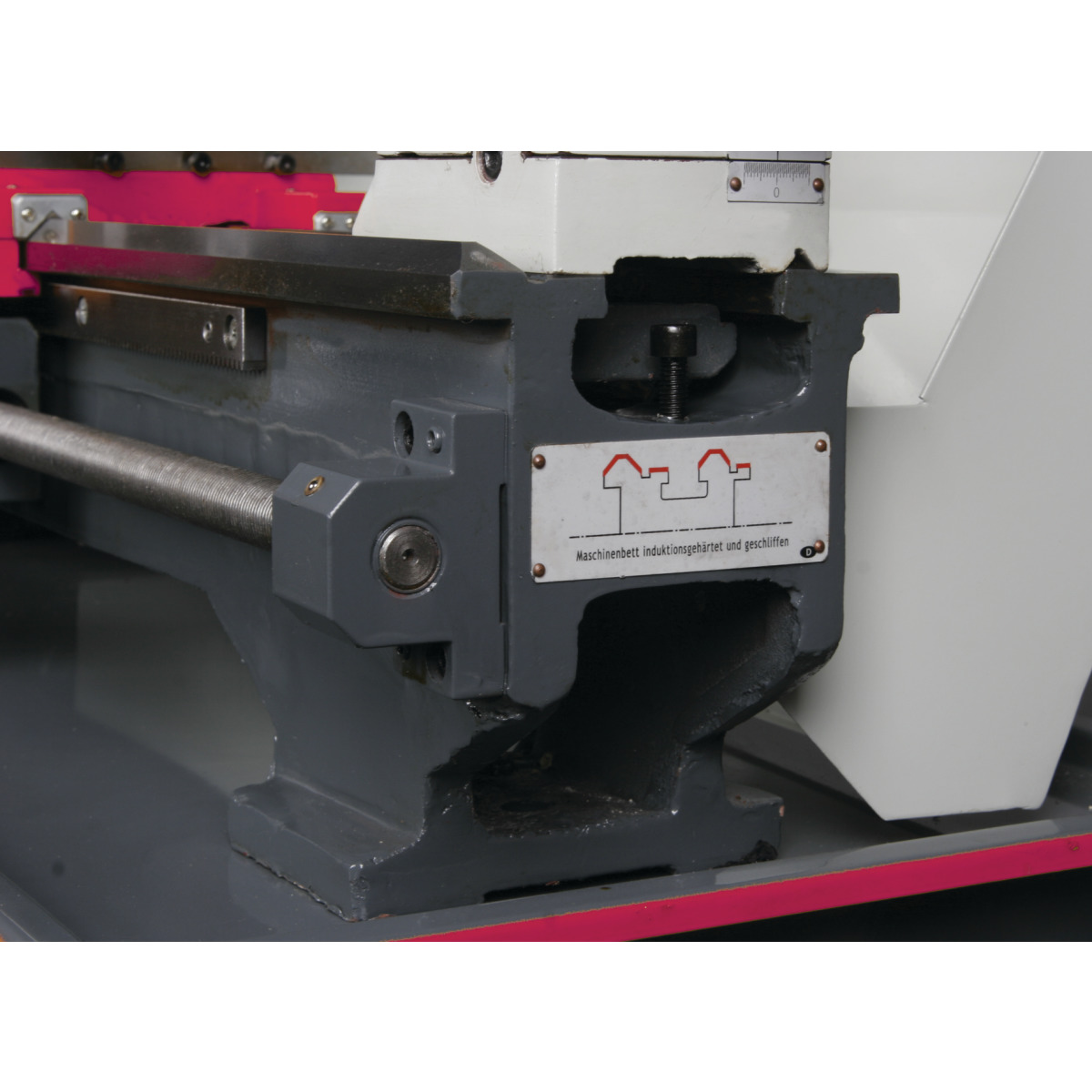

- Massives Prismenbett aus Grauguss,
mindestens sechs Monate abgelagert,
induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase
besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad
mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose
Verstellung mittels Klemmhebel
- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselzahnräder-Satz zum Gewindeschneiden
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
TU 2406V
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
TECHNISCHE DATEN:

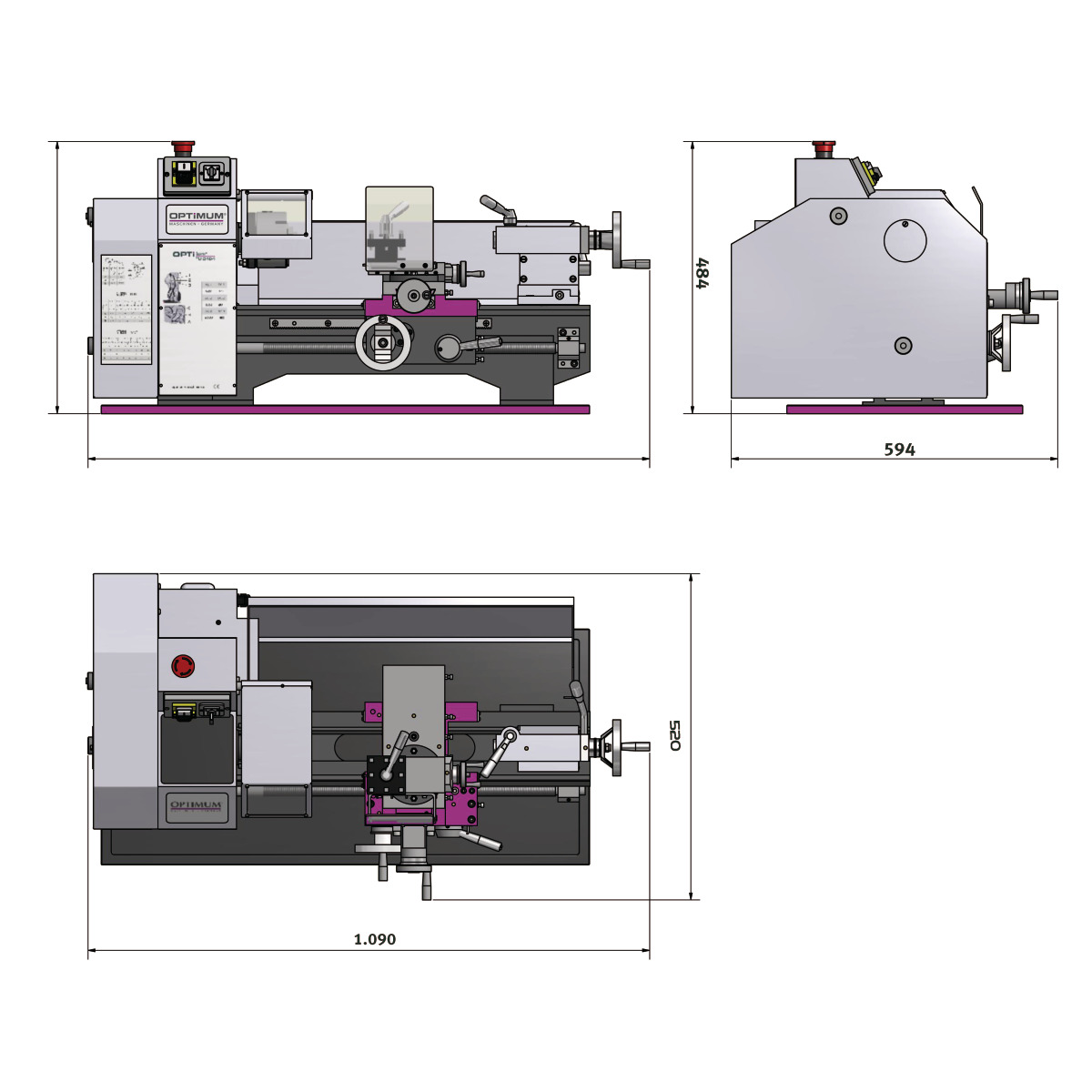

Abmessungen und Gewicht
- Länge ca. 1090 mm
- Breite/Tiefe ca. 594 mm
- Höhe ca. 484 mm
- Gewicht ca. 125 kg
Arbeitsbereiche
- Spitzenhöhe 125 mm
- Spitzenweite 550 mm
- Umlaufdurchmesser über Maschinenbett 250 mm
- Umlaufdurchmesser über Planschlitten 148 mm
- Bettbreite 133 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche 2
- Drehzahlbereich 150 – 2500 min¯¹
- Steuerung der Drehzahlregelung - elektronisch regelbar
Elektrische Daten
- Anschlussspannung 230 V
- Leistung Antriebsmotor 1,1 kW
- Netzfrequenz 50 Hz
Reitstock
- Aufnahme MK 2
- Pinolenhub 70 mm
Spindel
- Spindelaufnahme zylindrisch Ø 52 mm
- Spindelbohrung/Stangendurchlass Durchmesser 21 mm
- Spindelkonus MK 3
- Stahlhalter Aufnahmehöhe max. 12 mm
Steigungen
- Steigung Metrisch 0,4 – 3,5 mm/U
- Anzahl der Steigungen Metrisch 14
- Steigung Zoll 44 – 10 Gg/1"
- Anzahl der Steigungen Zoll 12
Verfahrweg
- Verfahrweg Oberschlitten 75 mm
- Verfahrweg Planschlitten 120 mm
- Verfahrweg Bettschlitten 550 mm
LIEFERUMFANG:
- 1 Drehmaschine OPTIturn TU 2406V
Inklusive:
- 1 Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- 1 Feste Zentrierspitze MK 2 und MK 3
- 1 Spritzwand
- 1 Spänewanne
- 1 Vierfach-Stahlhalter
- 1 Wechselräder-Satz
- 1 Bedienwerkzeug
