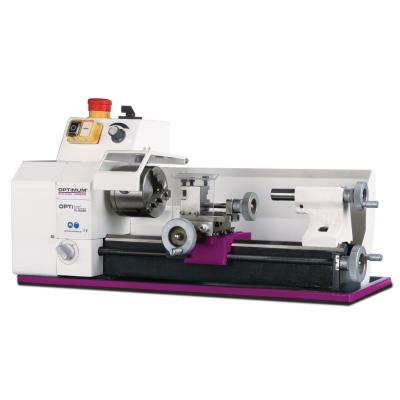

Kleinst-Drehmaschine Optimum OPTIturn TU 1503V

Mit elektronisch regelbarer Drehzahl.


BESCHREIBUNG:
- Gleichstrommotor
- Verripptes Prismenbett aus Grauguß,
  induktiv gehärtet und geschliffen
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase
  besser als 0,015 mm
- Rundlaufgenauigkeit - Drehfutter max 0,05 mm
- Leitspindel zum Gewindeschneiden oder
  automatischen Längsdrehen

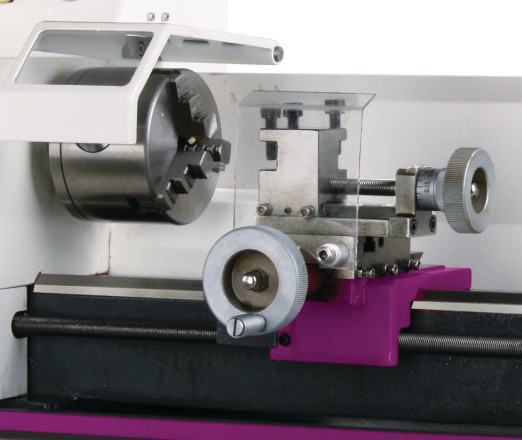

- Längs-, Plan- und Oberschlitten
- Automatischer Längs-/Leitspindelantrieb
- Großer Gewindeschneidbereich durch Wechselzahnräder-Satz
- Dreibacken-Drehfutter im Standardlieferumfang
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Sicherheitsschalter in der Abdeckung

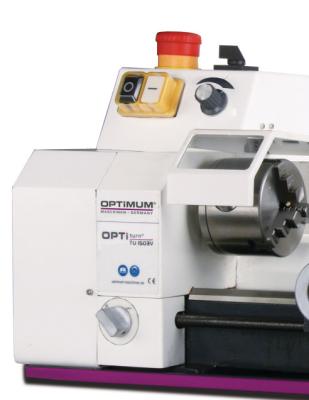

- Rechts-/Linkslauf im Bedienfeld schaltbar
- Drehfutterschutz mit Mikroschalter
- Handräder mit einstellbarer Feinskalierung
  0,04 / 0,01 mm
- Alle Führungen durch Keilleisten
  spielfrei nachstellbar
- Not-Halt-Schlagschalter
- Niederspannungselektronik
- EMV-Filterklasse C1


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 570 mm
- Breite/Tiefe ca. 340 mm
- Höhe ca. 300 mm
- Gewicht ca. 23 kg

Arbeitsbereiche
- Spitzenhöhe 75 mm
- Spitzenweite 265 mm
- Umlaufdurchmesser über Planschlitten 70 mm
- Bettbreite 70 mm

Drehzahlbereich
- Anzahl der Drehzahlbereiche 1
- Drehzahlbereich 120 – 3000 min¯¹
- Steuerung der Drehzahlregelung elektronisch regelbar

Elektrische Daten
- Anschlussspannung 230 V
- Leistung Antriebsmotor 0,45 kW
- Netzfrequenz 50 Hz

Normen und Zulassungen
- Norm DIN EN 55011
- EMV-Klasse C1

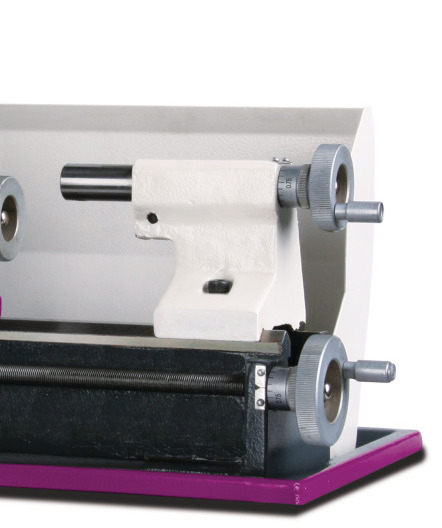

Reitstock
- Aufnahme MK 1 gekürzt
- Pinolenhub 30 mm

Spindel
- Spindelaufnahme zylindrisch Ø 22
- Spindelbohrung/Stangendurchlass Durchmesser 11 mm
- Spindelkonus MK 1
- Stahlhalter Aufnahmehöhe max. 12 mm

Steigungen
- Steigung Metrisch 0,5 – 1,5 mm/U
- Anzahl der Steigungen Metrisch 8

Verfahrweg
- Verfahrweg Oberschlitten 40 mm
- Verfahrweg Planschlitten 55 mm
- Verfahrweg Bettschlitten 270 mm

Vorschub
- Vorschubbereich längs 0,05 – 0,1 mm/U
- Anzahl der Vorschübe längs 2


LIEFERUMFANG:
- 1 Drehmaschine OPTIturn TU 1503V
Inklusive:
- 1 Dreibacken-Drehfutter Ø 80 mm,
- 1 zentrisch spannend
- 1 Feste Zentrierspitze MK1
- 1 Spritzwand
- 1 Spänewanne
- 1 Wechselräder-Satz
- 1 Zweifach-Stahlhalter
- 1 Bedienwerkzeug
