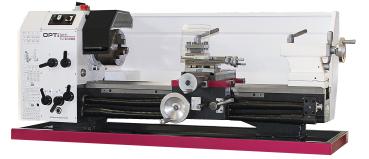

Leit- und Zugspindel-Drehmaschine Optimum OPTIturn TU 3008G

Mit Längs-/Planvorschub und Getriebe.


BESCHREIBUNG:
- Präzise Verarbeitung

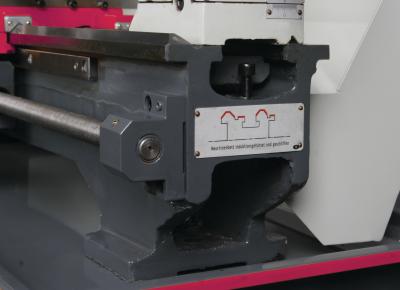

- Stark verripptes Prismenbett aus Grauguss,
  induktiv gehärtet und präzisionsgeschliffen

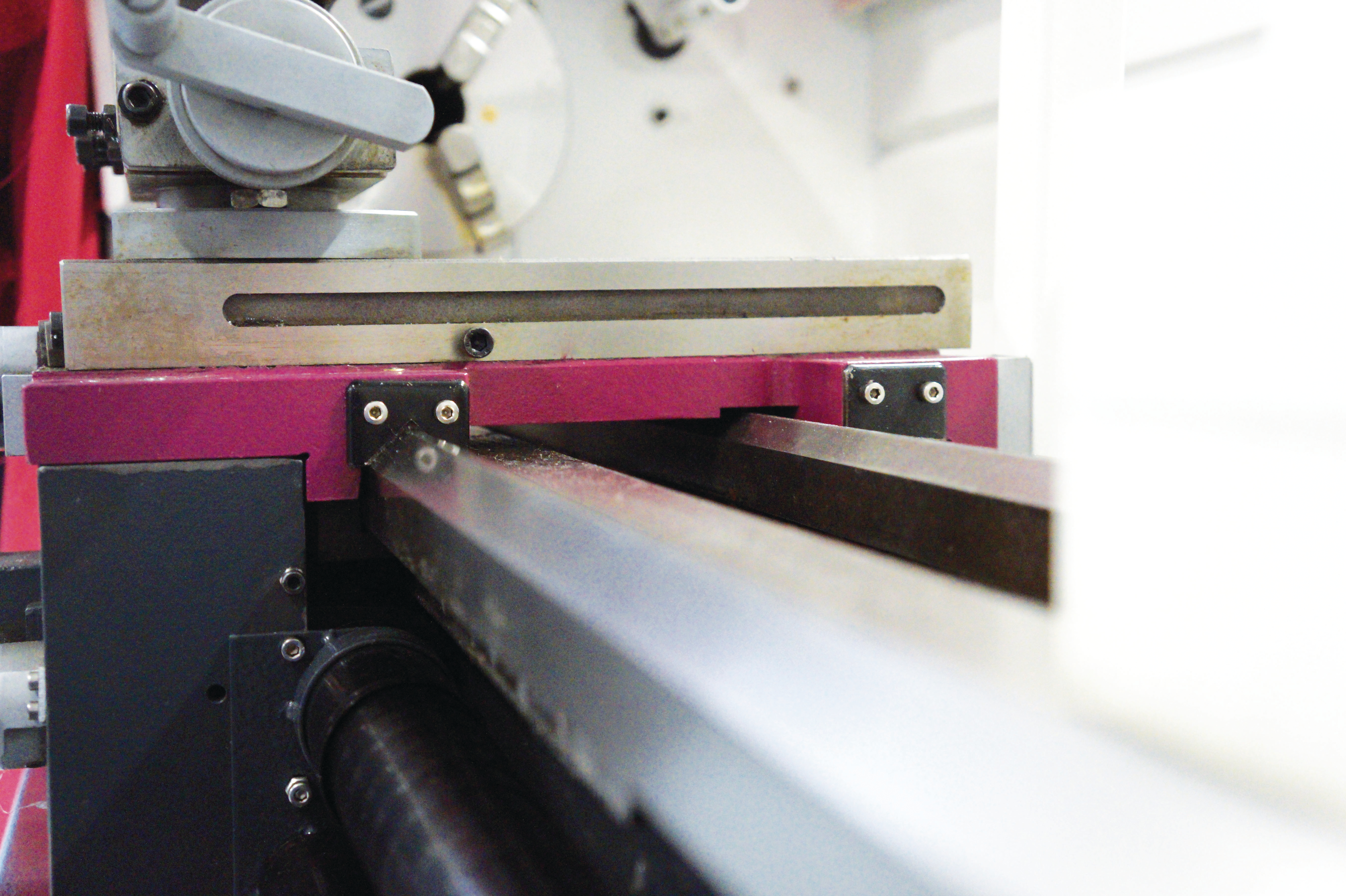

- Gehärtete und geschliffene Z-Achsen Führungsbahn

- Leichtgängiges Vorschubgetriebe
  mit abgerundeten Zahnrädern im Ölbad laufend

- Garantierte Rundlaufgenauigkeit der Spindelnase
  besser als 0,009 mm

- Rundlaufgenauigkeit am Drehfutter
  besser als 0,04 mm

- Vierfach-Stahlhalter

- Alle Führungen durch Keilleisten nachstellbar

- Rechts-/Linkslauf im Bedienfeld schaltbar

- Gehärtete Hauptspindel in nachstellbaren,
  präzisen Kegelrollenlagern gelagert

- Kegelrollenlager in P5 Qualität

- Gehärtete Spindelnase

- Große Spindelbohrung Ø 38 mm

- Leitspindel zum Gewindeschneiden
  oder automatischen Längsdrehen

- Leit- und Zugspindel
  in zwei Sinterlagern gelagert

- Automatische Längs- / Planvorschübe

- Leitspindel- und Zugspindelabdeckung

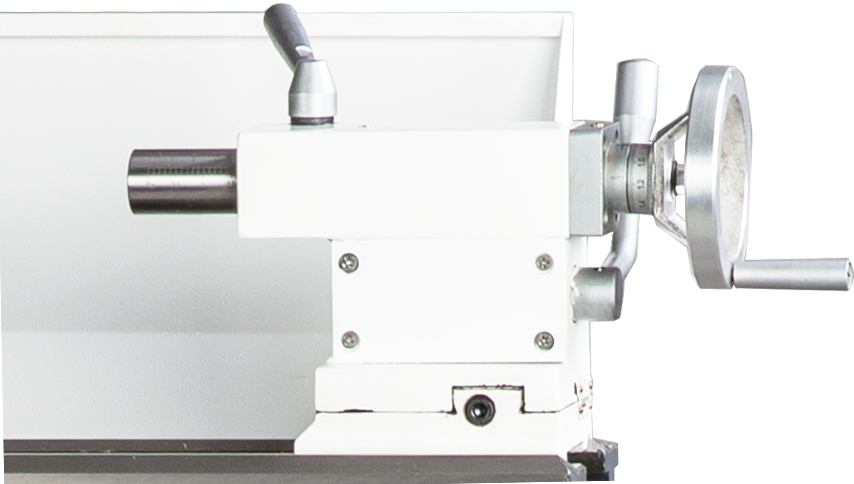

- Reitstock zum Kegeldrehen ± 5 mm verstellbar

- Reitstock-Pinole und Handrad
  mit einstellbarer Feinskalierung 0,02 mm

- Schnelle, einfache und werkzeuglose Verstellung
  mittels Klemmhebel

- Handräder am Schlitten
  mit einstellbarer Feinskalierung 0,04 / 0,01 mm

- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 1525 mm
- Breite/Tiefe ca. 705 mm
- Höhe ca. 575 mm
- Gewicht ca. 261 kg

Arbeitsbereiche
- Spitzenhöhe 158 mm
- Spitzenweite 720 mm
- Umlaufdurchmesser über Maschinenbett 310 mm
- Umlaufdurchmesser über Planschlitten 190 mm
- Bettbreite 180 mm

Drehzahlbereich
- Anzahl der Drehzahlbereiche 6
- Drehzahlbereich 165 – 2400 min¯¹

Elektrische Daten
- Leistung Antriebsmotor 1,1 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Reitstock
- Aufnahme MK 3
- Pinolenhub 70 mm
- Pinolendurchmesser 38 mm

Spindel
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung/Stangendurchlass Durchmesser 38 mm
- Stahlhalter Aufnahmehöhe max. 18 mm
- Spindelkonus MK 5

Steigungen
- Steigung Metrisch 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch 18
- Steigung Zoll 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll 21

Verfahrweg
- Verfahrweg Oberschlitten 65 mm
- Verfahrweg Planschlitten 150 mm
- Verfahrweg Bettschlitten 600 mm

Vorschub
- Vorschubbereich längs 0,085 – 0,832 mm/U
- Anzahl der Vorschübe längs 9
- Vorschubbereich plan 0,01 – 0,1 mm/U
- Anzahl der Vorschübe plan 9


LIEFERUMFANG:
- 1 Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008G
Inklusive:
- 1 Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- 1 Feste Zentrierspitze MK 3 und MK 5
- 1 Vierfach-Stahlhalter 25 mm
- 1 Spritzwand
- 1 Spänewanne
- 1 Wechselzahnräder-Satz
- 1 Bedienwerkzeug


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
