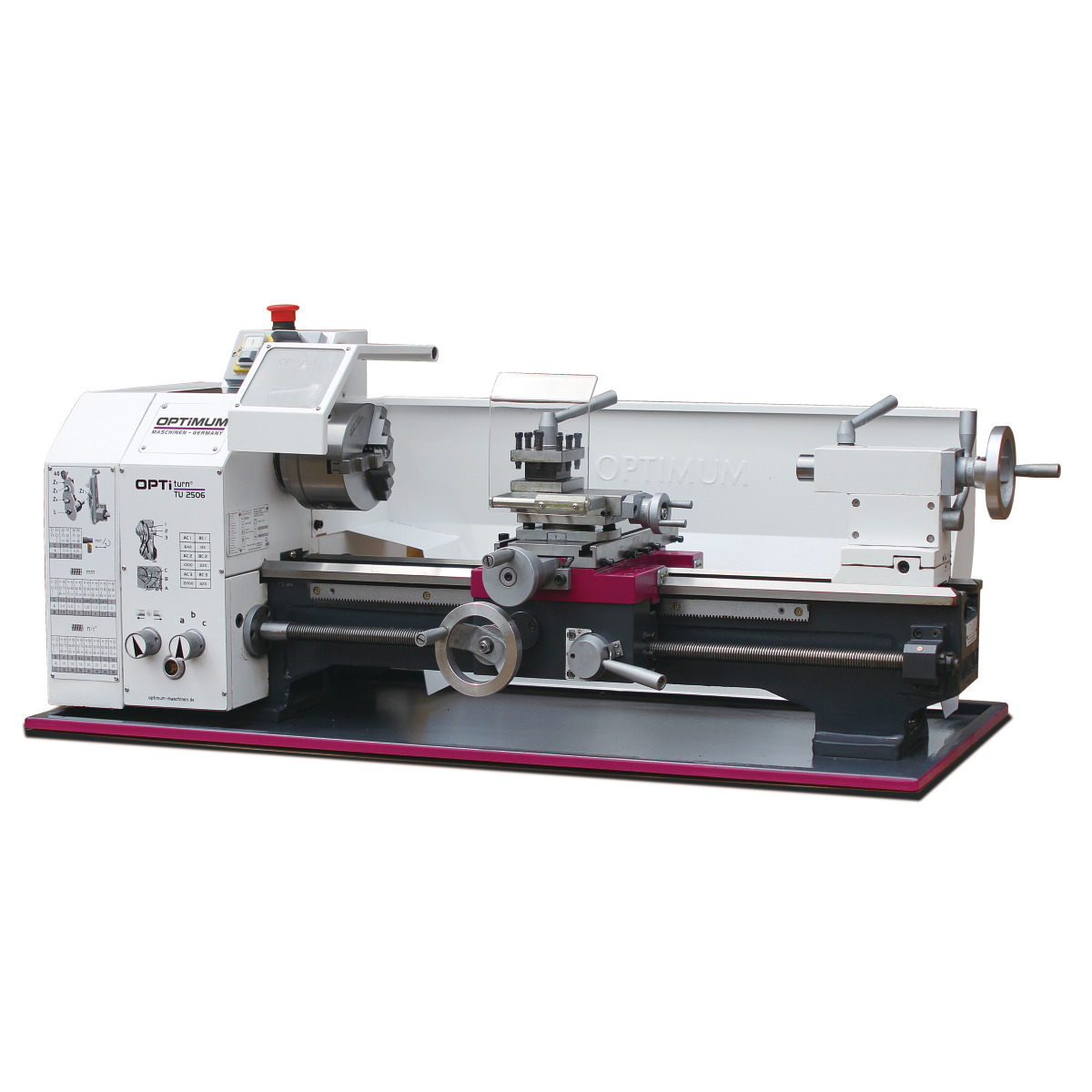

Leitspindel-Drehmaschine Optimum OPTIturn TU 2506 (230 V)

Leitspindeldrehmaschine mit Vorschubgetriebe für den anspruchsvollen Anwender.


BESCHREIBUNG:
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
- Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Qualität
- Gehärtete Hauptspindel in nachstellbaren
  präzisen Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer
  Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten
- Stark verripptes Prismenbett aus Grauguss,
  induktiv gehärtet und präzisionsgeschliffen
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit
  einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung
  des Reitstocks mittels Klemmhebel
- Not-Halt-Schlagschalter
- Vierfach-Stahlhalter
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang
  zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme
  sofort produktiv arbeiten kann


TECHNISCHE DATEN:

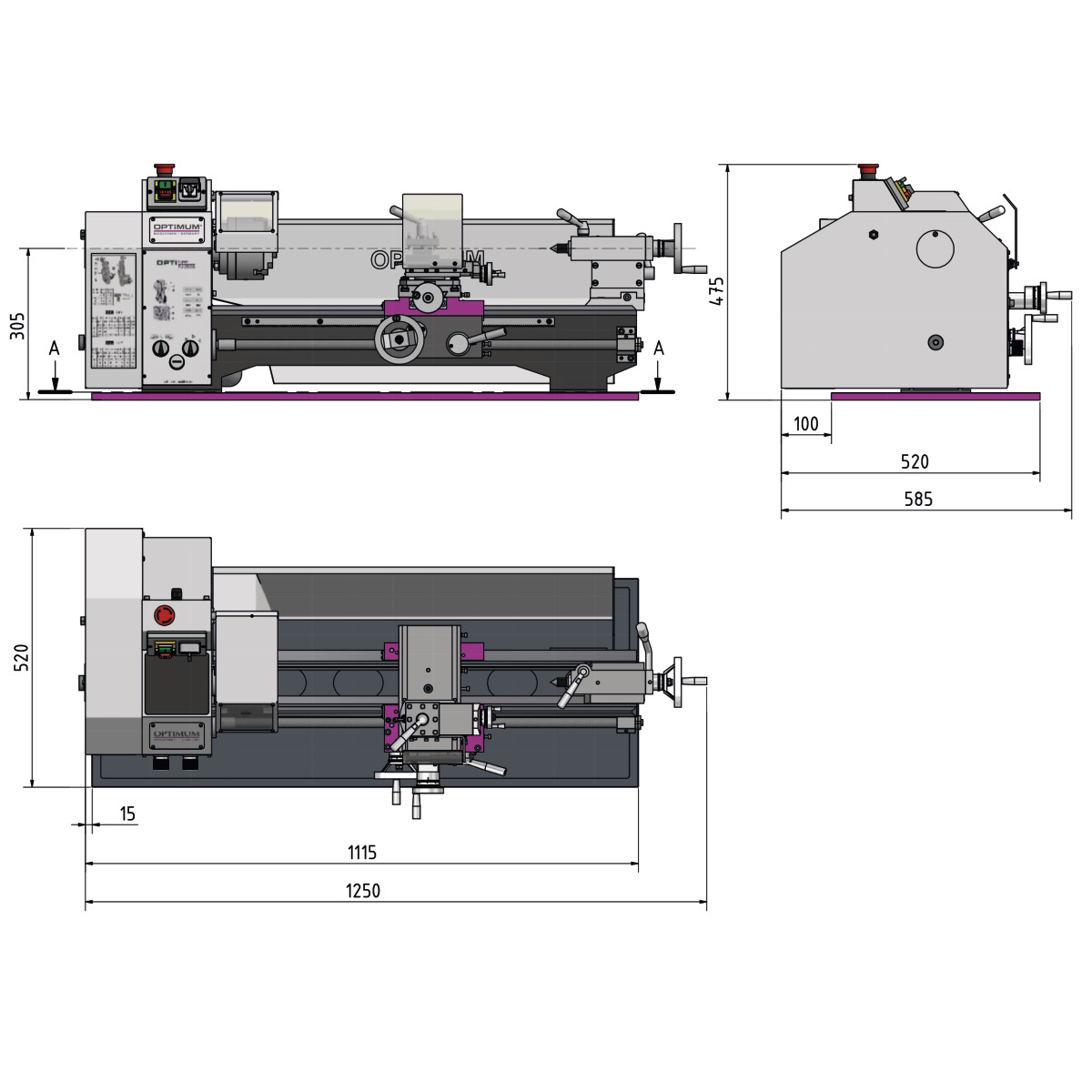

Abmessungen und Gewichte
- Länge ca. 1250 mm
- Breite/Tiefe ca. 585 mm
- Höhe ca. 475 mm
- Gewicht ca. 138 kg

Arbeitsbereiche
- Spitzenhöhe 125 mm
- Spitzenweite 550 mm
- Umlaufdurchmesser über Maschinenbett 246 mm
- Umlaufdurchmesser über Planschlitten 149 mm
- Bettbreite 134 mm

Drehzahlbereich
- Anzahl der Drehzahlbereiche 6 Stufen
- Drehzahlbereich 125 – 2000 min¯¹

Elektrische Daten
- Anschlussspannung 230 V
- Netzfrequenz 50 Hz
- Antriebsmotor 750 Watt

Reitstock
- Aufnahme MK 2
- Pinolenhub 65 mm
- Pinolendurchmesser 30 mm

Spindel
- Spindelaufnahme Kurzkegel
- Spindelbohrung/Stangendurchlass Durchmesser 26 mm
- Spindelkonus MK 4
- Stahlhalter Aufnahmehöhe max. 12 mm

Steigungen
- Steigung Metrisch 0,2 – 4 mm/U
- Anzahl der Steigungen Metrisch 21
- Steigung Zoll 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll 21

Verfahrweg
- Verfahrweg Oberschlitten 70 mm
- Verfahrweg Planschlitten 110 mm
- Verfahrweg Bettschlitten 550 mm

Vorschub
- Vorschubbereich längs 0,07 – 0,4 mm/U
- Anzahl der Vorschübe längs 6


LIEFERUMFANG:
- 1 Leitspindeldrehmaschine OPTIturn TU 2506 (230 V)
Inklusive:
- 1 Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- 1 Nicht mitlaufende Zentrierspitze MK 2 und MK 4
- 1 Vierfach-Stahlhalter 12 mm
- 1 HSS Drehmeißel
- 1 Spritzwand
- 1 Spänewanne
- 1 Wechselzahnräder-Satz
- 1 Bedienwerkzeug


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
