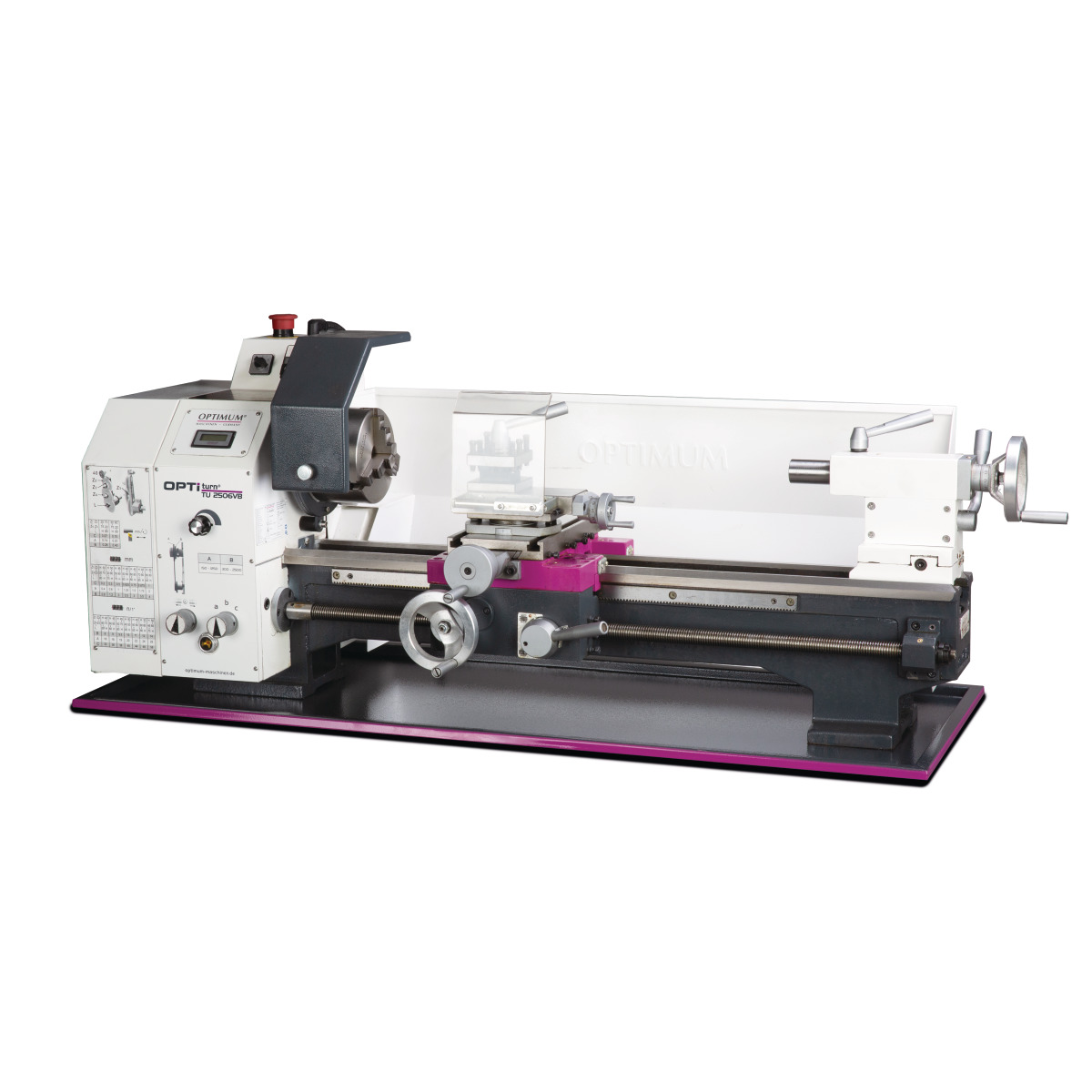

Leitspindeldrehmaschine Optimum OPTIturn TU 2506VB

Leitspindeldrehmaschine mit Vorschubgetriebe für den anspruchsvollen Anwender.


BESCHREIBUNG:
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit
  der Spindelnase ≤ 0,009 mm
- Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindeschneiden
  oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Qualität
- Gehärtete Hauptspindel in nachstellbaren
  präzisen Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer
  Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten

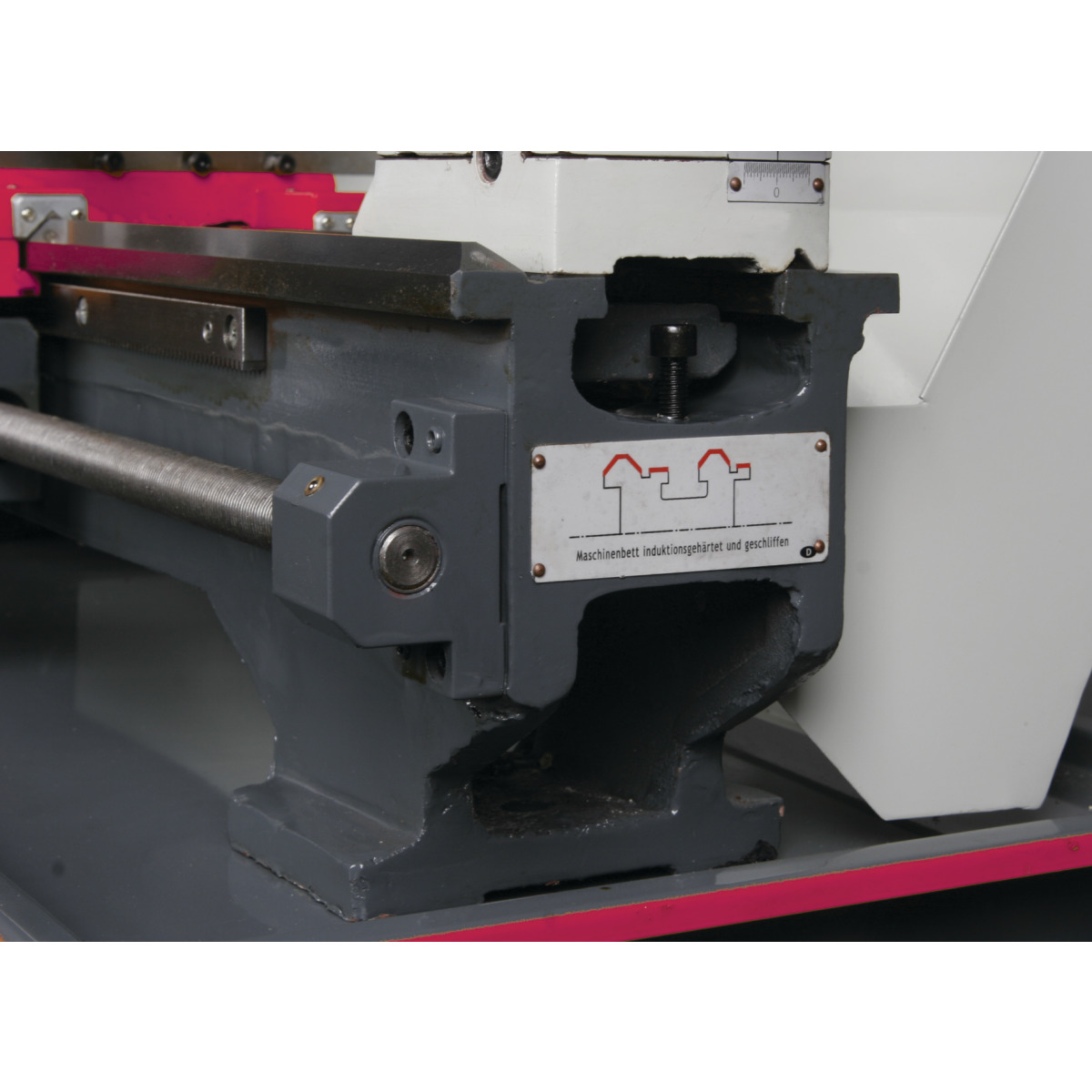

- Stark verripptes Prismenbett aus Grauguss,
  induktiv gehärtet und präzisionsgeschliffen

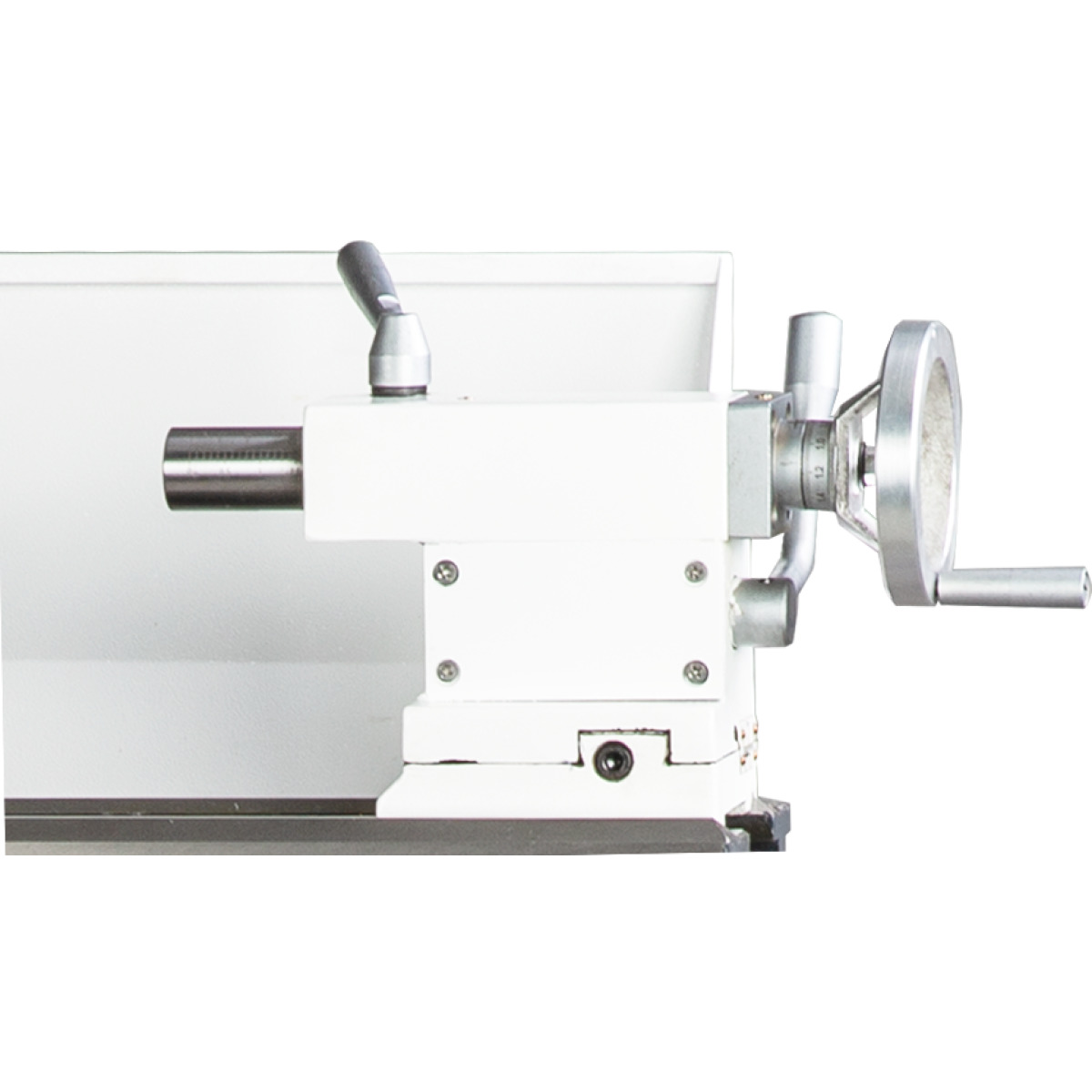

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad
  mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung
  des Reitstocks mittels Klemmhebel
- Not-Halt-Schlagschalter
- Vierfach-Stahlhalter

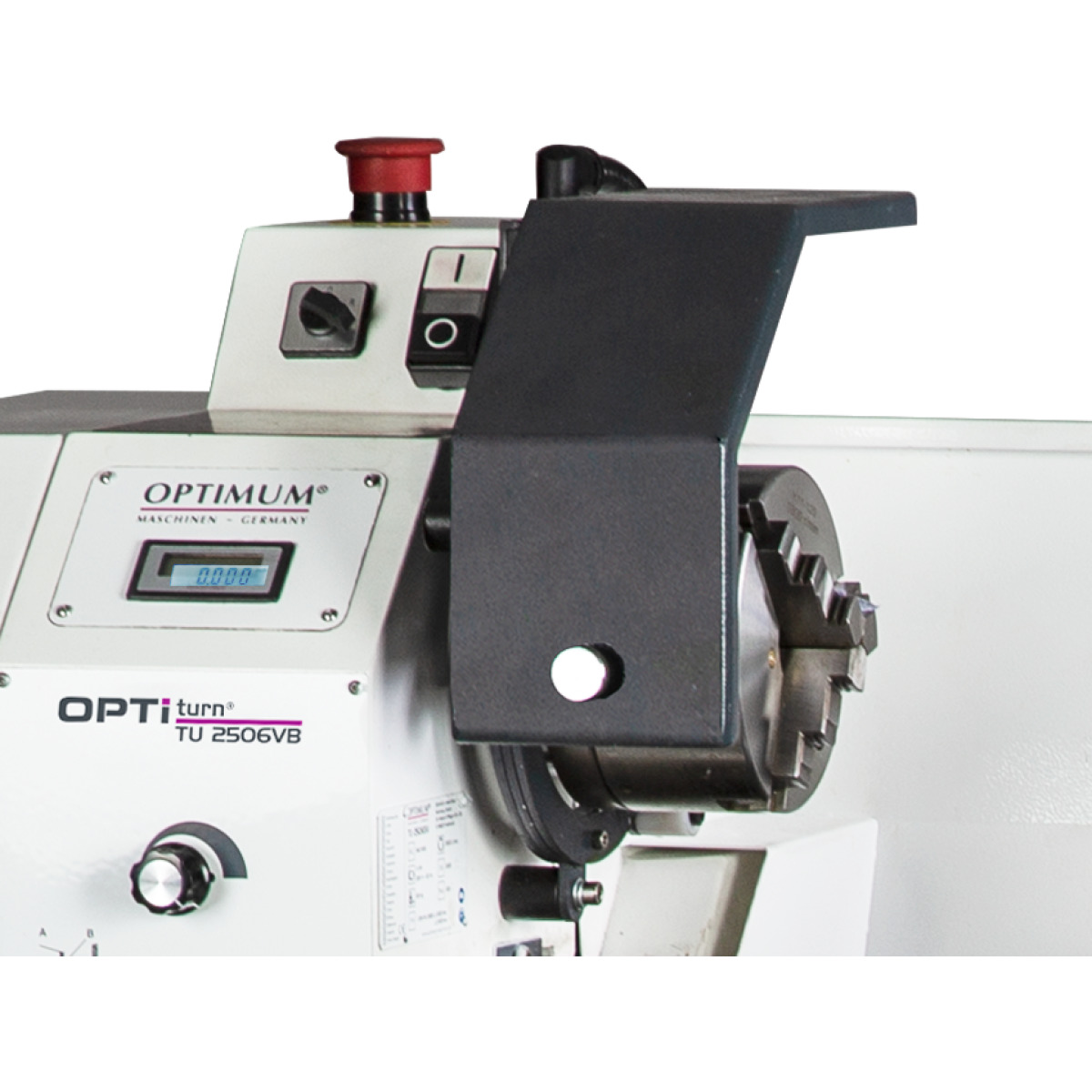

- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang
  zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender
  nach Inbetriebnahme sofort produktiv arbeiten kann

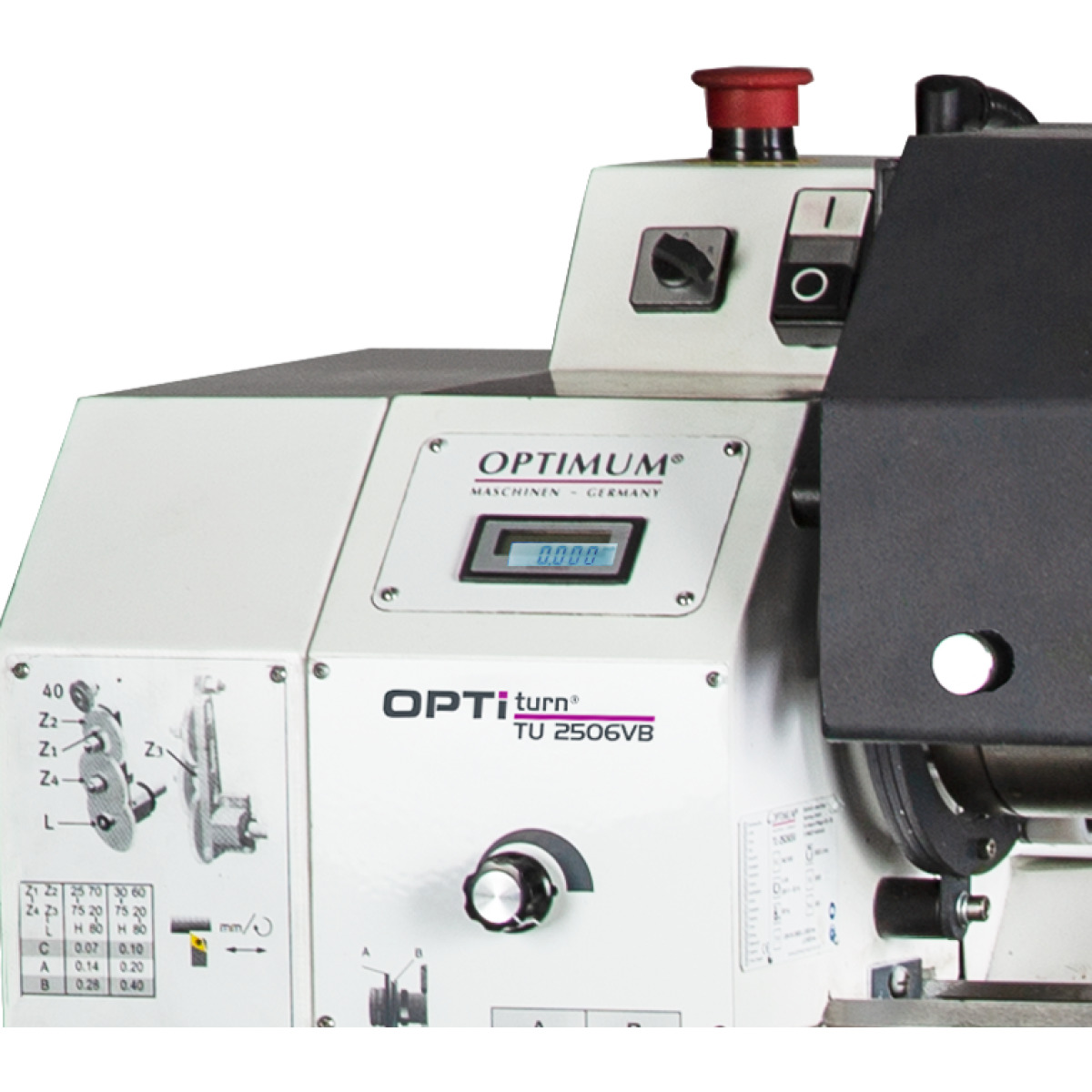

- Drehzahlwechsel leicht einstellbar über Potentiometer,
  digitale Drehzahlanzeige


TECHNISCHE DATEN:

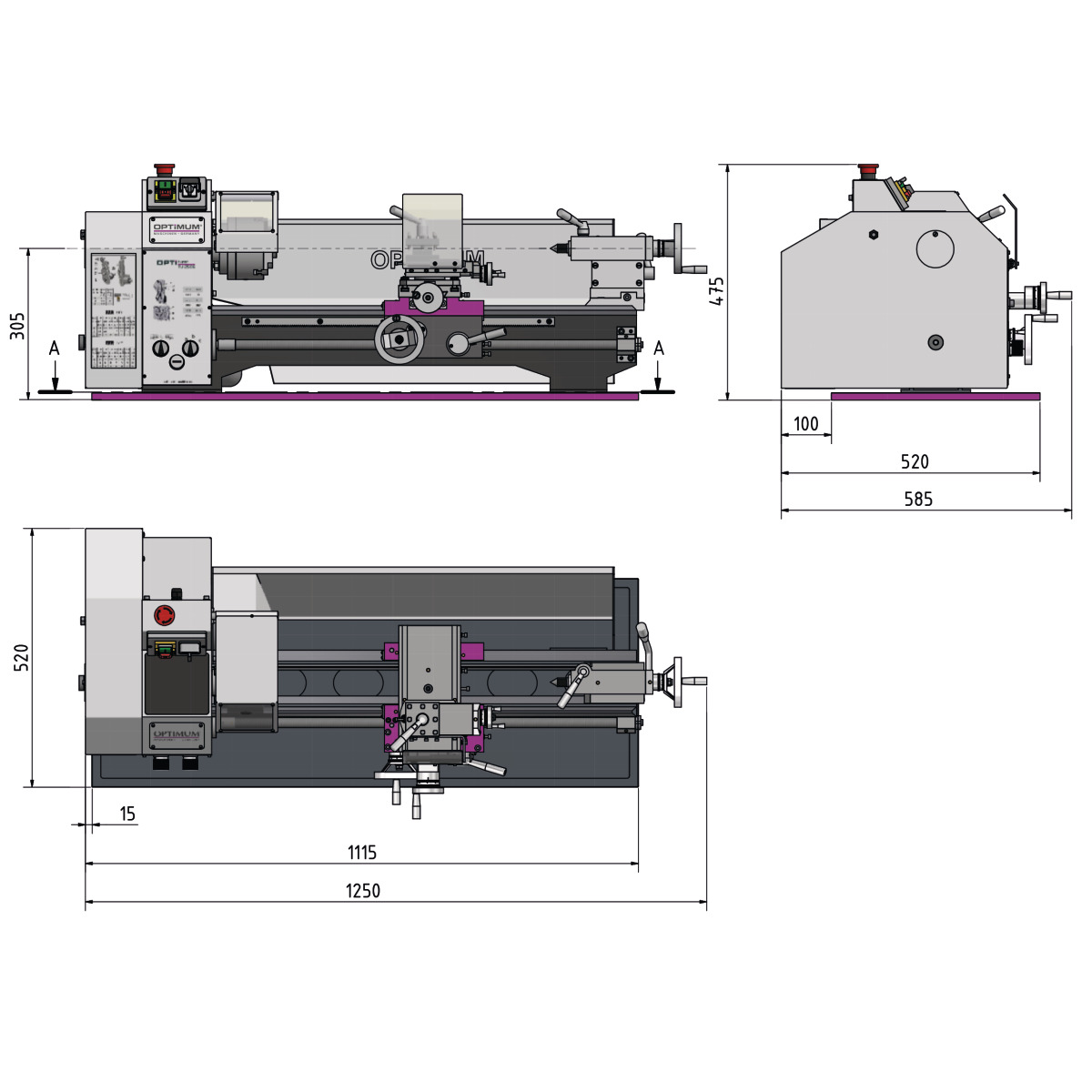

 Abmessungen und Gewicht
- Länge ca. 1250 mm
- Breite/Tiefe ca. 650 mm
- Höhe ca. 420 mm
- Gewicht ca. 132 kg

Arbeitsbereiche
- Spitzenhöhe 125 mm
- Spitzenweite 550 mm
- Umlaufdurchmesser über Maschinenbett 246 mm
- Umlaufdurchmesser über Planschlitten 149 mm
- Bettbreite 134 mm

Drehzahlbereich
- Anzahl der Drehzahlbereiche 2 Stufen
- Drehzahlbereich 50 – 2500 min¯¹
- Steuerung der Drehzahlregelung elektronisch regelbar

Elektrische Daten
- Anschlussspannung 230 V
- Leistung Antriebsmotor 1,1 kW
- Netzfrequenz 50 Hz

Reitstock
- Aufnahme MK 2
- Pinolenhub 65 mm
- Pinolendurchmesser 30 mm

Spindel
- Spindelaufnahme Kurzkegel
- Spindelbohrung/Stangendurchlass Durchmesser 26 mm
- Spindelkonus MK 4
- Stahlhalter Aufnahmehöhe max. 12 mm

Steigungen
- Steigung Metrisch 0,2 – 4 mm/U
- Anzahl der Steigungen Metrisch 21
- Steigung Zoll 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll 21

Verfahrweg
- Verfahrweg Oberschlitten 70 mm
- Verfahrweg Planschlitten 110 mm
- Verfahrweg Bettschlitten 550 mm

Vorschub
- Vorschubbereich längs 0,07 – 0,4 mm/U
- Anzahl der Vorschübe längs 6


LIEFERUMFANG:
- 1  Leitspindeldrehmaschine OPTIturn TU 2506VB
Inklusive:
- 1 Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- 1 Nicht mitlaufende Zentrierspitzen MK2 und MK4
- 1 Vierfach-Stahlhalter 12 mm
- 1 HSS Drehmeißel
- 1 Spritzwand
- 1 Spänewanne
- 1 Wechselzahnräder-Satz
- 1 Bedienwerkzeug
