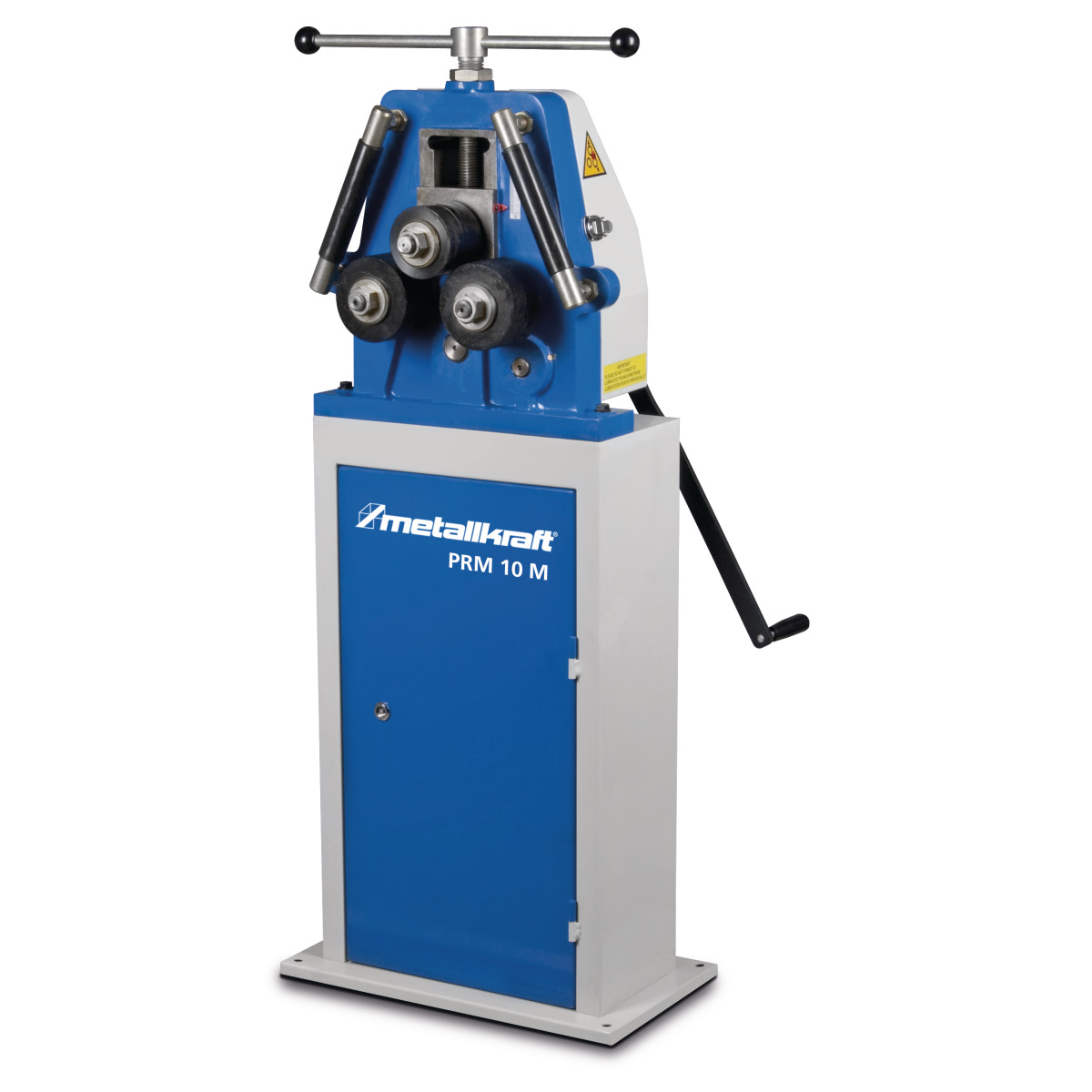

Manuelle Ringbiegemaschine Metallkraft PRM 10 M

Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial.


BESCHREIBUNG:
- zum Rundbiegen von Vierkantmaterial
- stabile Konstruktion, am Boden fixierbar
- Walzen gehärtet und geschliffen
- Wellen aus Stahl, gehärtet und geschliffen
- Zustellung über obere Walze


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 700 mm
- Breite/Tiefe ca. 700 mm
- Höhe ca. 1400 mm
- Gewicht ca. 230 kg

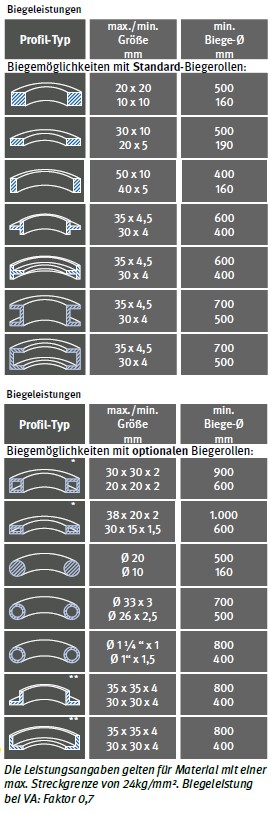

Biegeleistungen Profil-Typ Standard
- Vierkantmaterial Abmessungen [1] 20 mm
- Vierkantmaterial min. Biege-Ø [1] 500 mm
- Vierkantmaterial Abmessungen [2] 10 mm
- Vierkantmaterial min. Biege-Ø [2] 160 mm
- Flachmaterial leichte Achse Abmessungen [1] 50 x 10 mm
- Flachmaterial leichte Achse min. Biege-Ø [1] 400 mm
- Flachmaterial leichte Achse Abmessungen [2] 40 x 5 mm
- Flachmaterial leichte Achse min. Biege-Ø [2] 160 mm
- Flachmaterial schwere Achse Abmessungen [1] 30 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1] 500 mm
- Flachmaterial schwere Achse Abmessungen [2] 20 x 5 mm
- Flachmaterial schwere Achse min. Biege-Ø [2] 190 mm
- T-Profil Steg oben Abmessungen [1] 35 x 4,5 mm
- T-Profil Steg oben min. Biege-Ø [1] 600 mm
- T-Profil Steg oben Abmessungen [2] 30 x 4 mm
- T-Profil Steg oben min. Biege-Ø [2] 400 mm

Erläuterung zu T-Profil Steg oben
- Zusätzliche Distanzscheiben evtl. erforderlich

- T-Profil Steg außen Abmessungen [1] 35 x 4,5 mm
- T-Profil Steg außen min. Biege-Ø [1] 600 mm
- T-Profil Steg außen Abmessungen [2] 30 x 4 mm
- T-Profil Steg außen min. Biege-Ø [2] 400 mm
- T-Profil Steg innen Abmessungen [1] 35 x 4,5 mm
- T-Profil Steg innen min. Biege-Ø [1] 600 mm
- T-Profil Steg innen Abmessungen [2] 30 x 4 mm
- T-Profil Steg innen min. Biege-Ø [2] 400 mm
- UPN-Profil Schenkel außen Abmessungen [1] U40x20 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1] 700 mm
- UPN-Profil Schenkel außen Abmessungen [2] U30 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2] 500 mm
- UPN-Profil Schenkel innen Abmessungen [1] U40x20 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1] 700 mm
- UPN-Profil Schenkel innen Abmessungen [2] U30 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2] 500 mm

- Erläuterung zu Biegeleistungen Profil-Typ Standard
  Die Leistungsangaben gelten für Material mit einer max.
  Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7

Maschinendaten
- Wellendurchmesser oben 30 mm
- Wellendurchmesser unten 30 mm
- Walzendurchmesser oben 98 mm
- Walzendurchmesser unten 118 mm


LIEFERUMFANG:
- 1 Motorische Ringbiegemaschine PRM 10 EM
Inklusive:
- 1 Standard Biegerollen
- 1 Richtrollen
- 1 Unterbau
