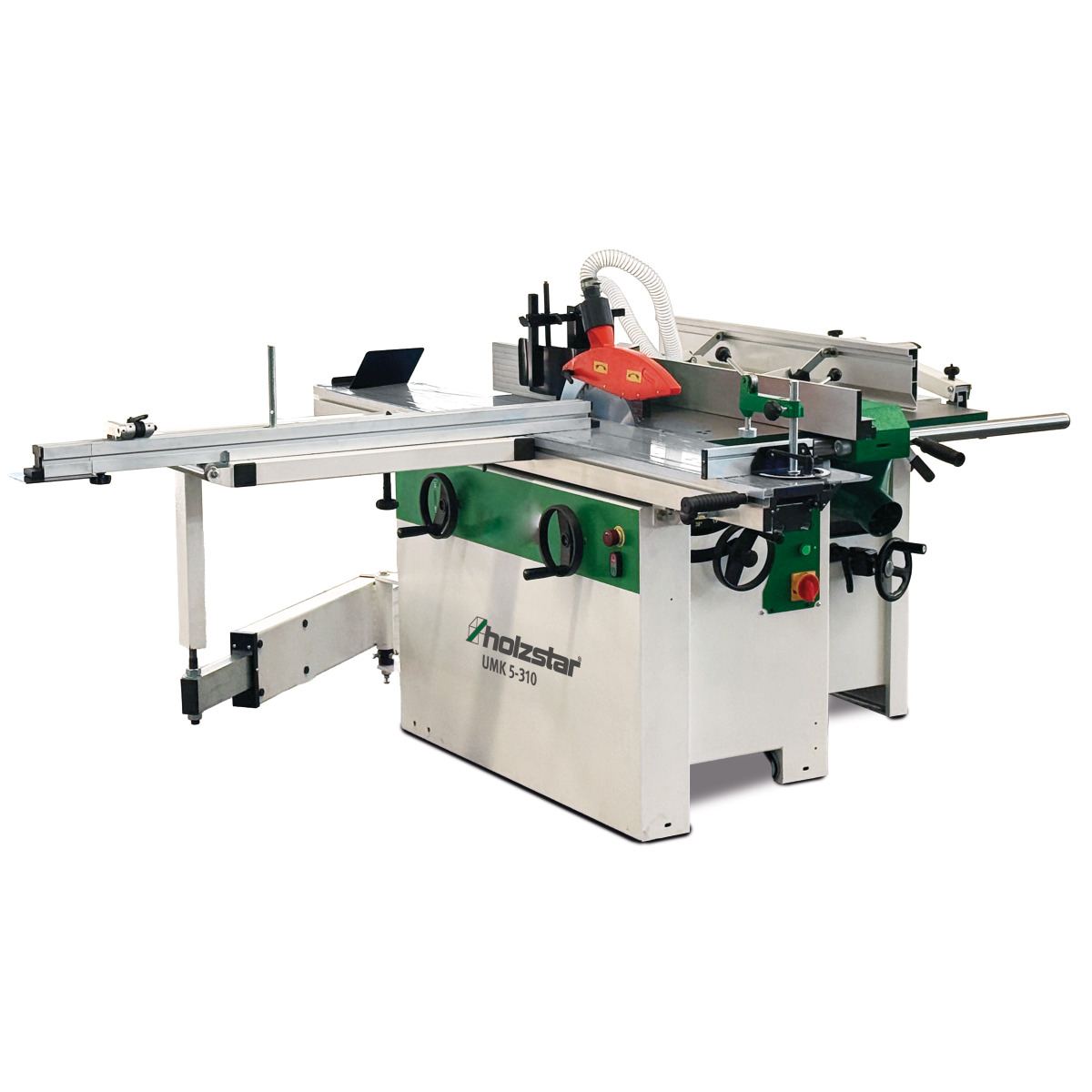

Mehrfachkombination Holzstar UMK 5-310 230 V

• Robuster Maschinentisch aus Grauguss ermöglicht präzises Arbeiten
• Funktionsauswahl über Drehschalter

Abricht-/Dickenhobel

• Verstellung des Dickenhobeltisches per Handrad

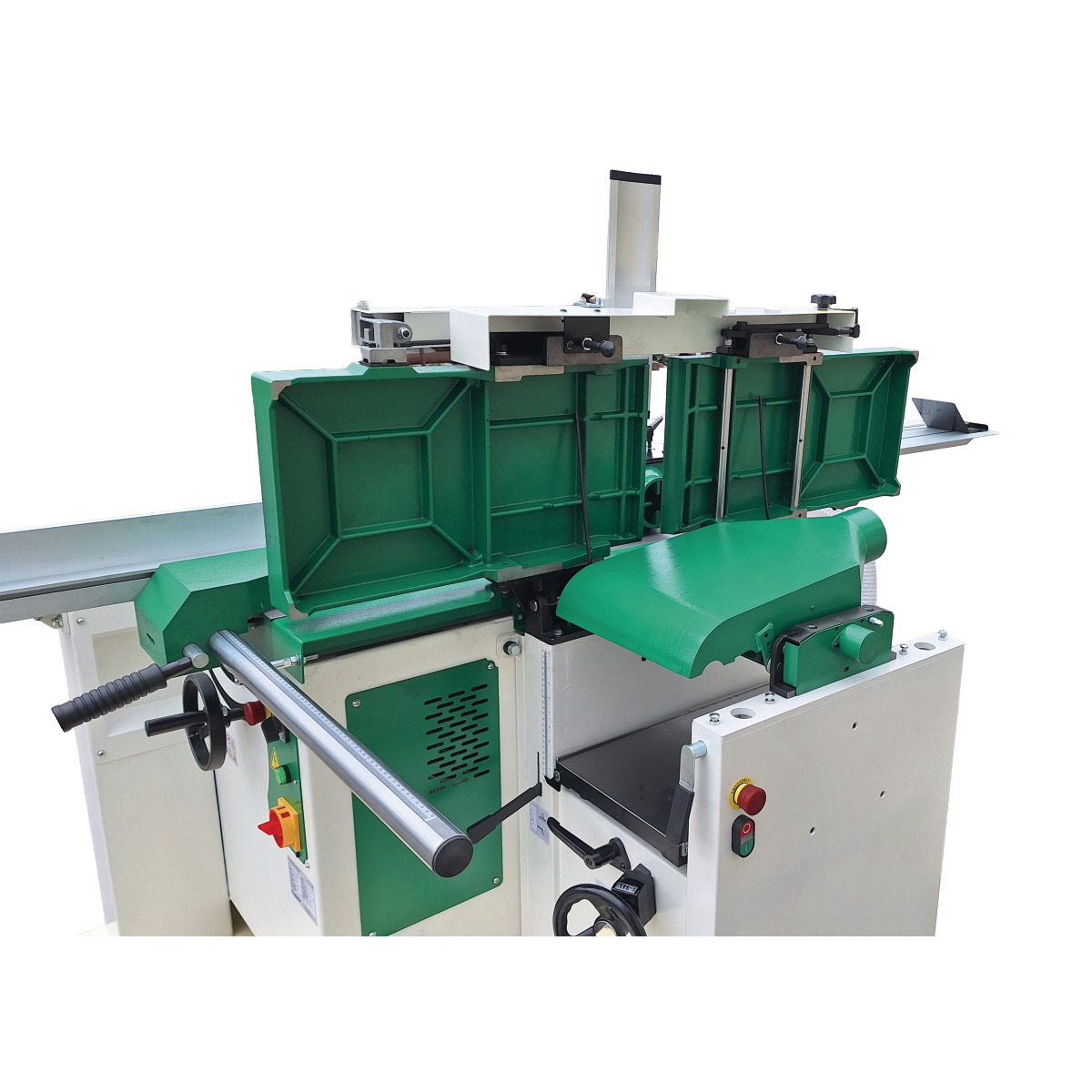

• Gleichzeitiges Hochklappen der Abrichttische für besonders schnelles Umrüsten
• Gummierte Auszugswalze schont beim Dickenhobeln die Oberfläche des Werkstücks
• Abricht- und Dickentisch aus Grauguss mit geschliffener Oberfläche
• Streifenmesserhobelwelle mit drei HSS-Messern
• Aluminium Abrichtanschlag um 45° neigbar

Formatkreissäge

• Kreissägeblatt bis 45° schwenkbar

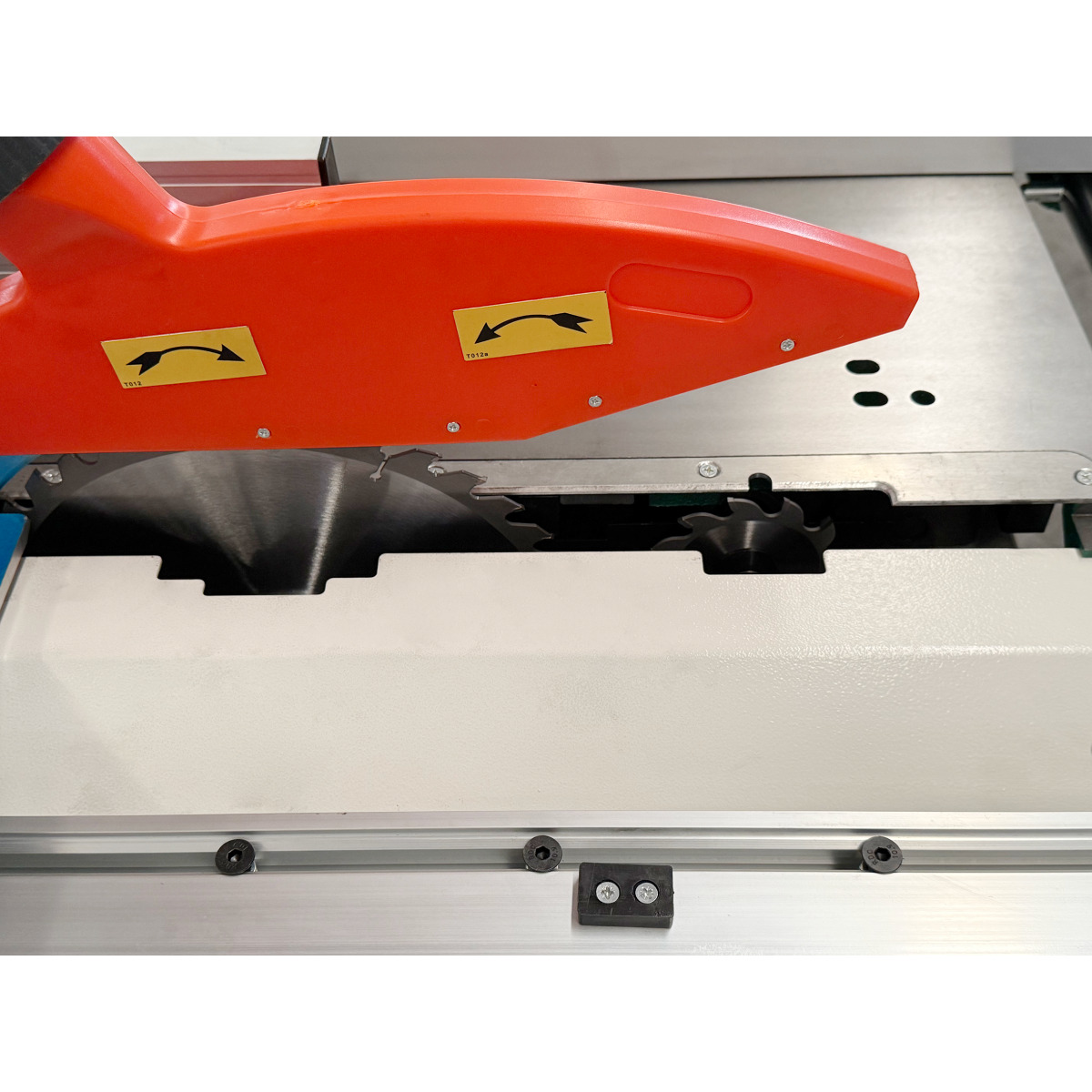

• Vorritzsägeblatt für die Bearbeitung von beschichtetem Plattenmaterial

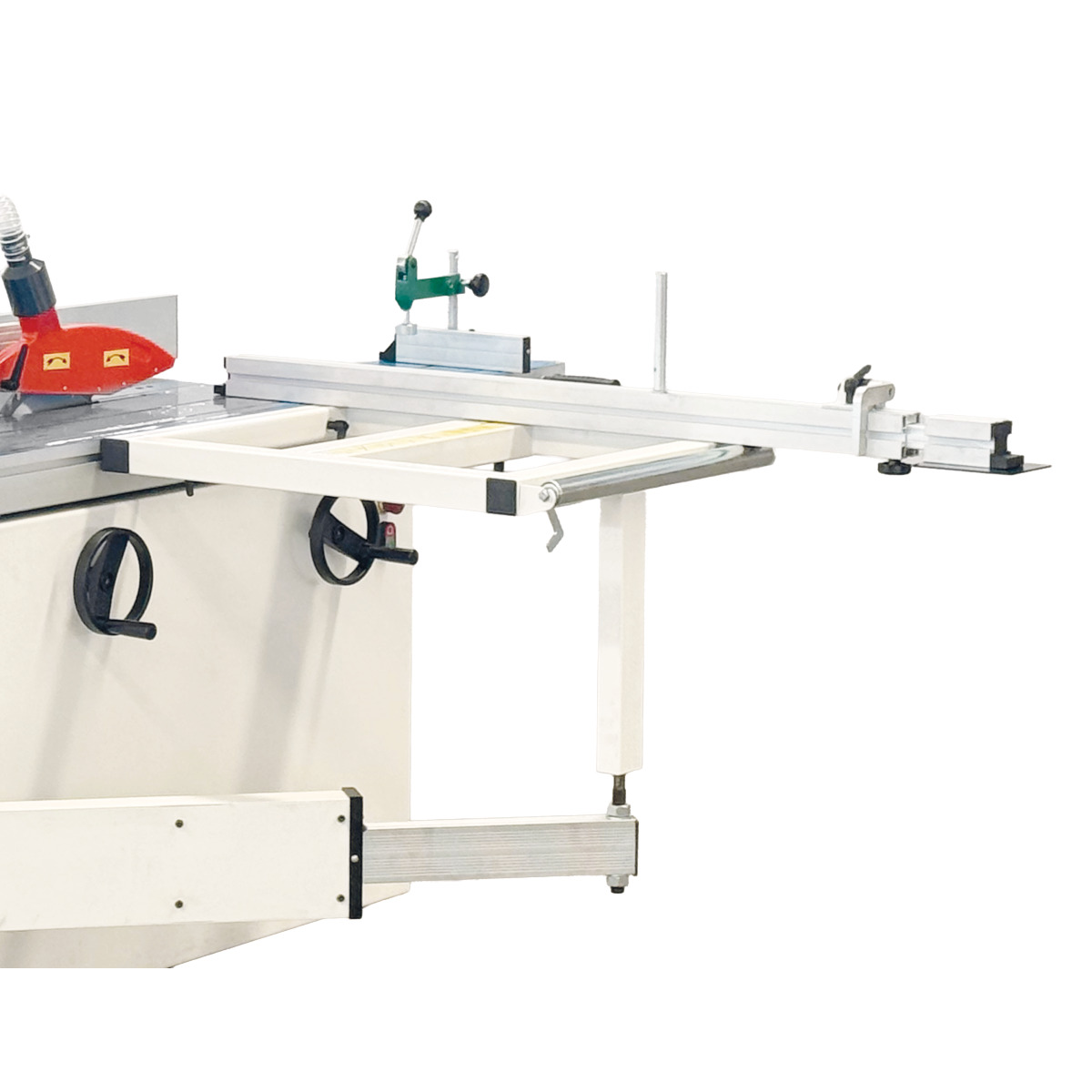

• Tischausleger mit Aluminium-Ablänganschlag für Platten und große Werkstücke
• Inklusive Werkstückklemmung aus Aluminiumguss und verstellbarem Mikro-Anschlag
• Aluminium Formatschiebeschlitten mit 2000 mm Länge
• Aluminium Parallelanschlag mit Feineinstellung
• Ausgestattet mit Besäumschuh

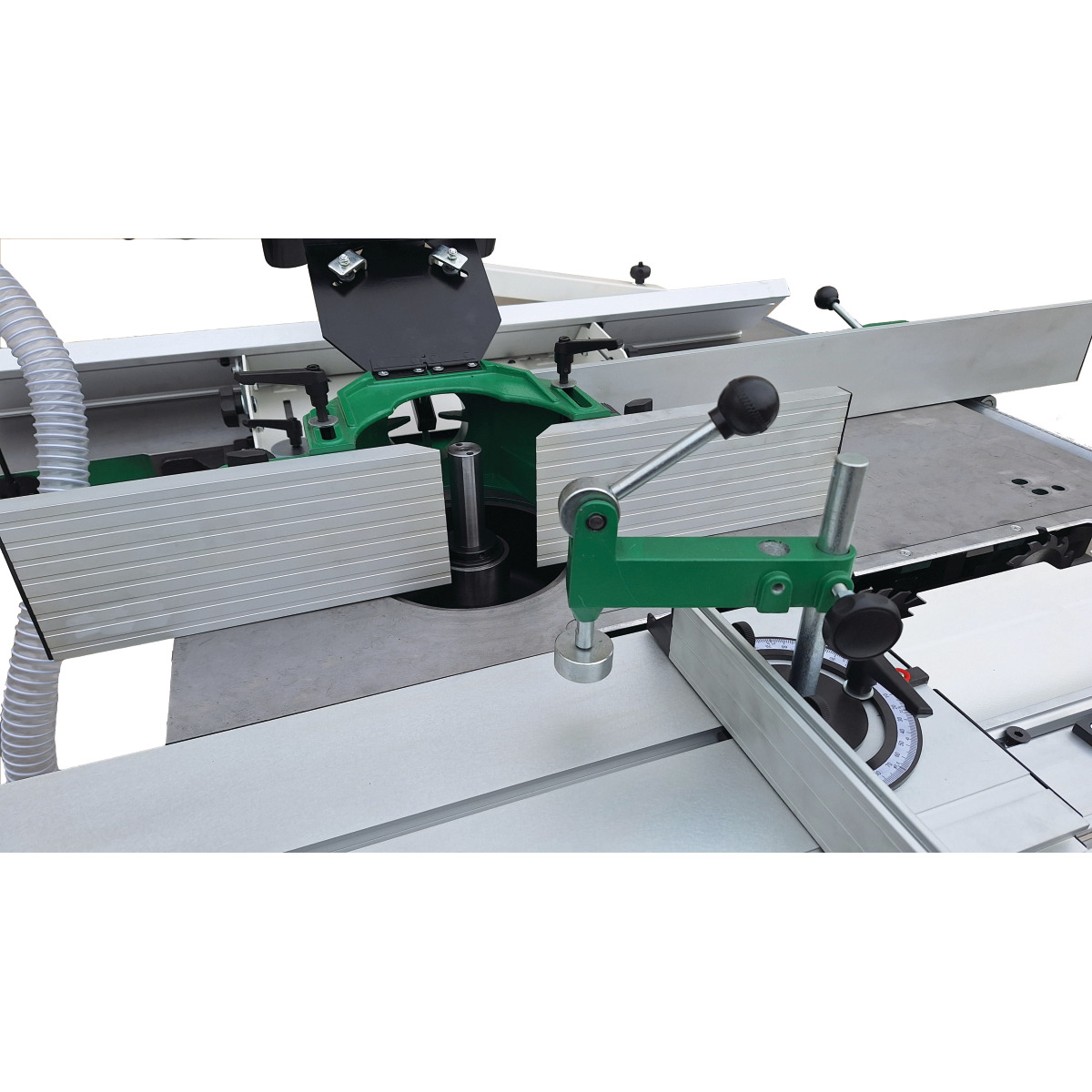

Tischfräsmaschine

• Starre Frässpindel
• Spindel um 130 mm höhenverstellbar

Langlochbohreinrichtung

• Als Zubehör erhältlich
• Wescott Bohrfutter 3 - 16 mm

Abmessungen und Gewichte

• Länge (Produkt) ca. 2500 mm
• Breite/Tiefe (Produkt) ca. 2000 mm
• Höhe (Produkt) ca. 1400 mm
• Gewicht (Netto) ca. 508 kg

Abrichte

• Abrichttisch Breite 310 mm
• Abrichttisch Länge 1300 mm
• Spanabnahme max. Abrichte 4 mm

Anschluss Absaugung

• Absaugstutzendurchmesser Fräse 100 mm
• Absaugstutzendurchmesser Sägeblattschutz 40 mm
• Absaugstutzendurchmesser Dicke 100 mm

Dicke

• Dickentisch Länge 545 mm
• Dickentisch Breite 308 mm
• Arbeitshöhe Dicke min. 5 mm
• Arbeitshöhe Dicke max. 225 mm
• Spanabnahme max. Dicke 3 mm

Elektrische Daten

• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Aufnahmeleistung Säge 3 kW
• Aufnahmeleistung Hobel 2.2 kW
• Aufnahmeleistung Tischfräse 3 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge 2000 mm
• Formatschiebeschlittenbreite 270 mm
• Tischlänge 950 mm
• Tischbreite 380 mm
• Tischhöhe 850 mm

Frässpindel

• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 100 mm
• Spindel-Höhenverstellung 130 mm
• Spindeldrehzahl(en) 3000/6000/8000/10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max. 180 mm

Geräuschemission

• Schalldruckpegel Leerlauf 81.7 dB(A)
• Schalldruckpegel Last 94.5 dB(A)

Hobelmesserwelle

• Hobelwellentyp Streifenhobelmesser
• Hobelwellendurchmesser 70 mm
• Anzahl Hobelmesser 3 St
• Hobelwellendrehzahl 5500 min⁻¹

Kreissägeeinheit

• Besäumlänge 2000 mm
• Sägeblattneigung 90 - 45 °
• Max. Schnitthöhe bei 90° 100 mm
• Max. Schnitthöhe bei 45° 80 mm
• Durchmesser (Haupt-)Sägeblatt 315 mm
• Durchmesser Vorritzsägeblatt 100 mm
• Drehzahl (Haupt-)Sägeblatt 4500 min⁻¹

Vorschub

• Vorschubgeschwindigkeit 5 m/min
• Einzugswelle Durchmesser 32 mm
