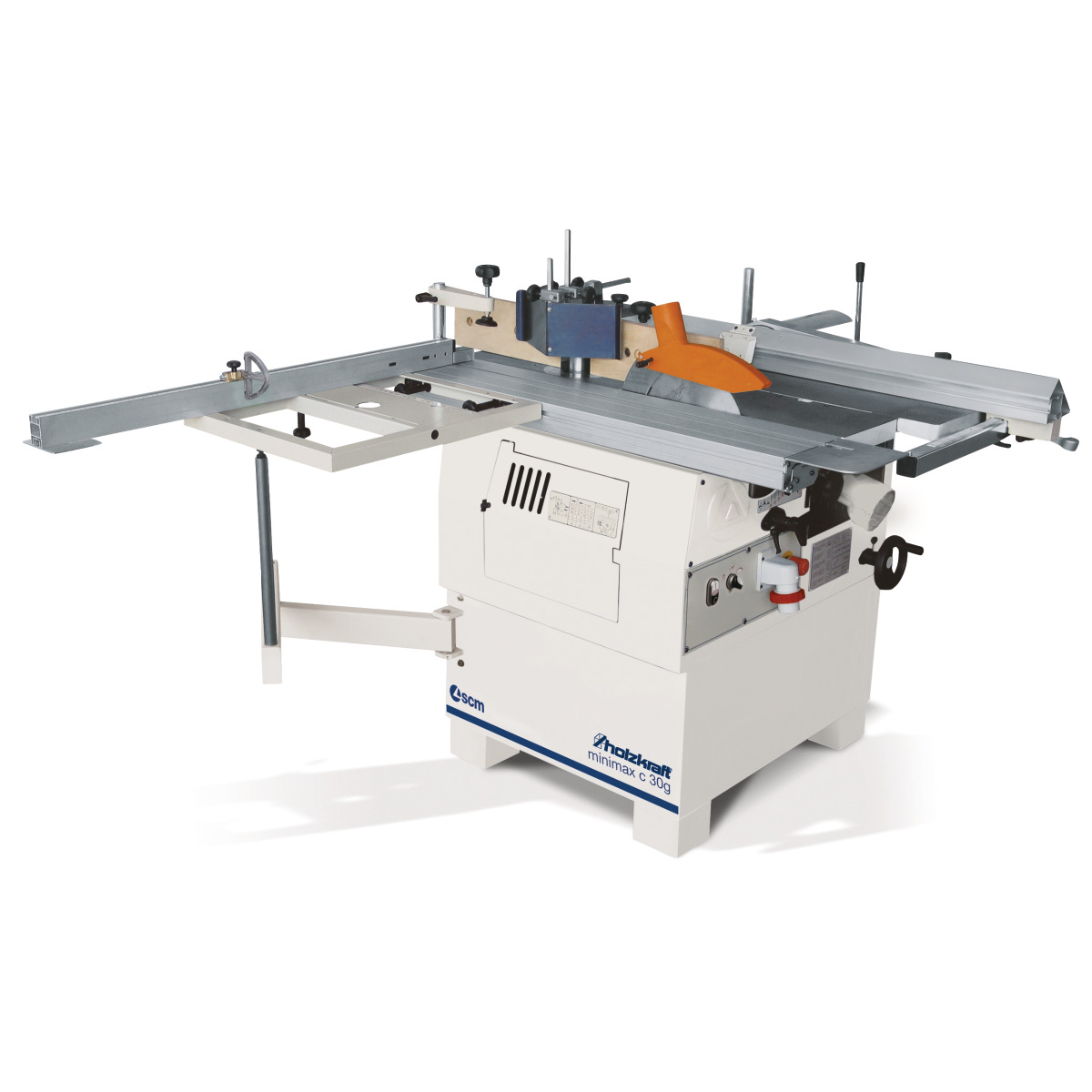

Mehrfachkombination Holzkraft minimax c 30g TERSA

Kompakt und Universal. Mit Alu-Formatschiebeschlitten und
TERSA-Welle für den anspruchsvollen Heimwerker.


BESCHREIBUNG:
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln
- Die Arbeitstische aus stark verripptem Grauguss und
  das Untergestell aus geschweißtem Stahl garantieren
  Verwindungssteifigkeit und vibrationsfreies Arbeiten.

- Einzigartig in dieser Leistungsklasse:
  leichtgängiger Alu-Formatschiebeschlitten,
  eloxiert, mit Kugelkontaktsystem

- Schwenkbares Sägeblatt von 90° - 45°

- Tischausleger mit Aluminium-Ablänganschlag
  für Platten und große Werkstücke

- Hobelaggregat mit TERSA-Schnellwechselsystem
  mit drei Hobelmessern

- Schräg verzahnte Stahleinzugswalze
  für konstanten Werkstückeinzug beim Dickenhobeln

- Bogenfrässchutzhaube zum Profilieren,
  serienmäßig mit Feineinstellung

- Fräsaggregat mit zwei Geschwindigkeiten

- Drei unabhängige Motoren für jedes Arbeitsaggregat

- Hergestellt in Italien


Ausstattungsdetails

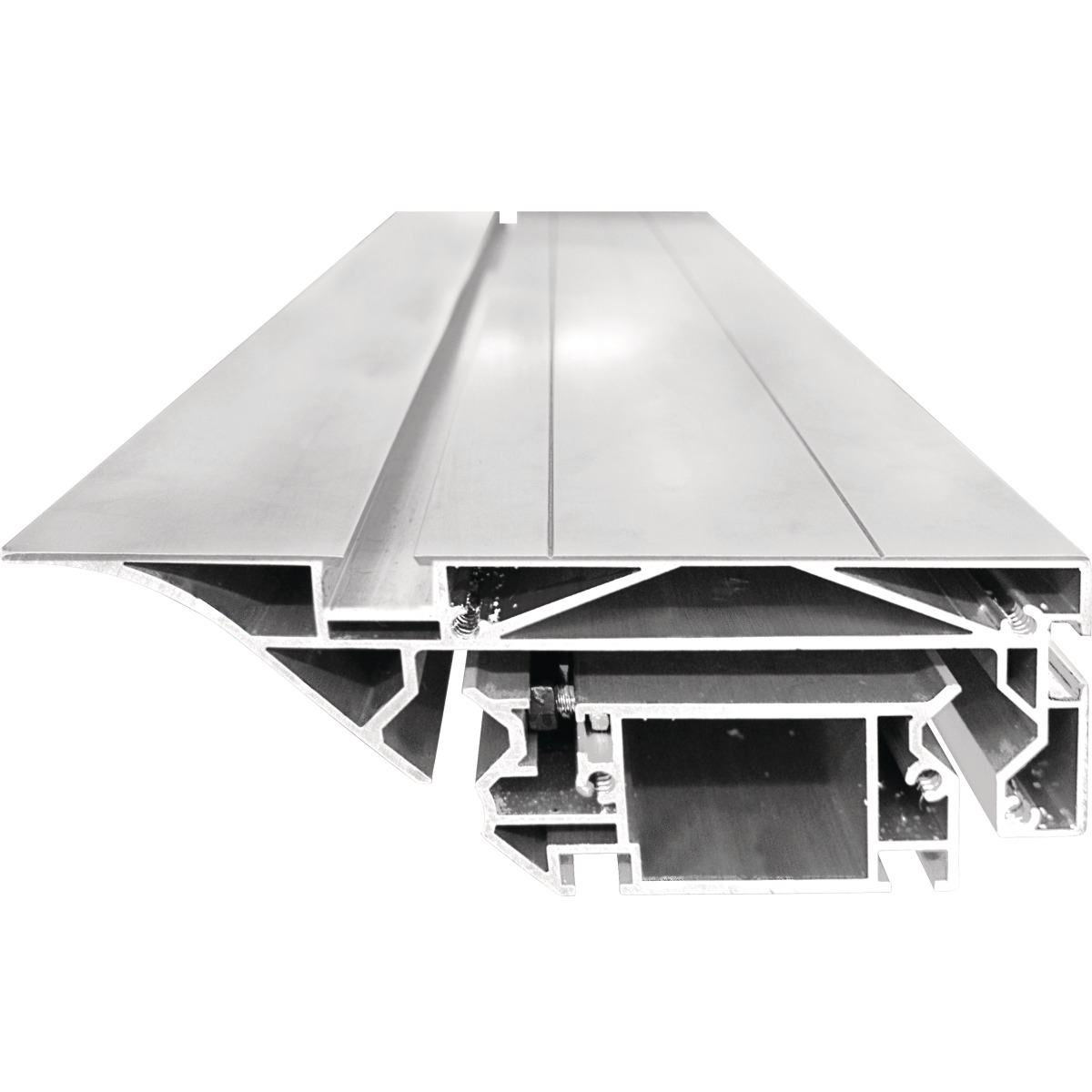

Aluminium-Schiebeschlitten
- Mit tausendfach bewährtem Kugelkontaktsystem
- Staub- und schmutzunempfindlich durch minimalen
  Berührungspunkt zwischen Kugel und Trapezschiene
- Dauerhaft leichtgängig

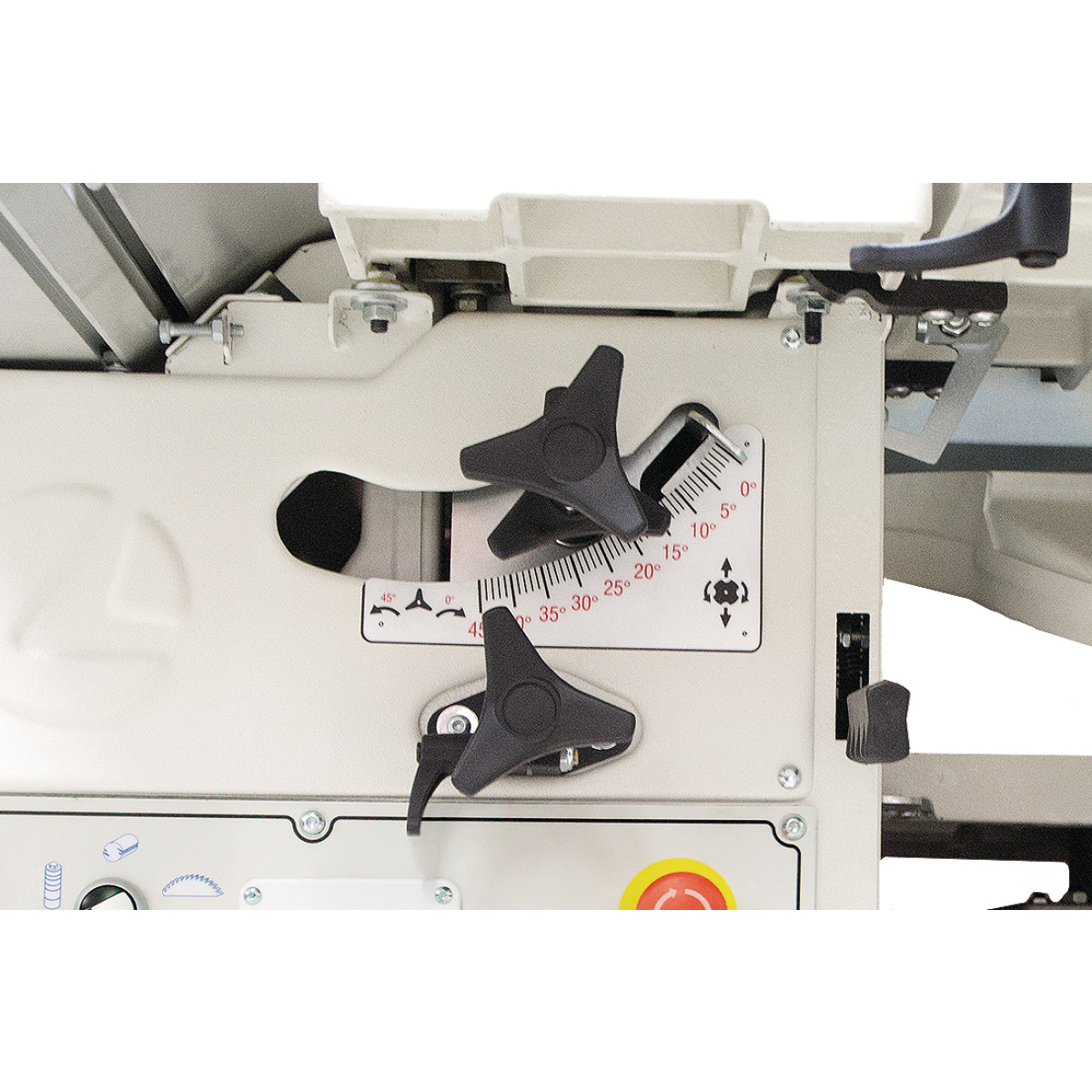

Sägeaggregatverstellung
- Manuelle Höhen- und Schrägverstellung
  des Sägeaggregats über Sterngriff
- Genaue Positionierung anhand einer Skala

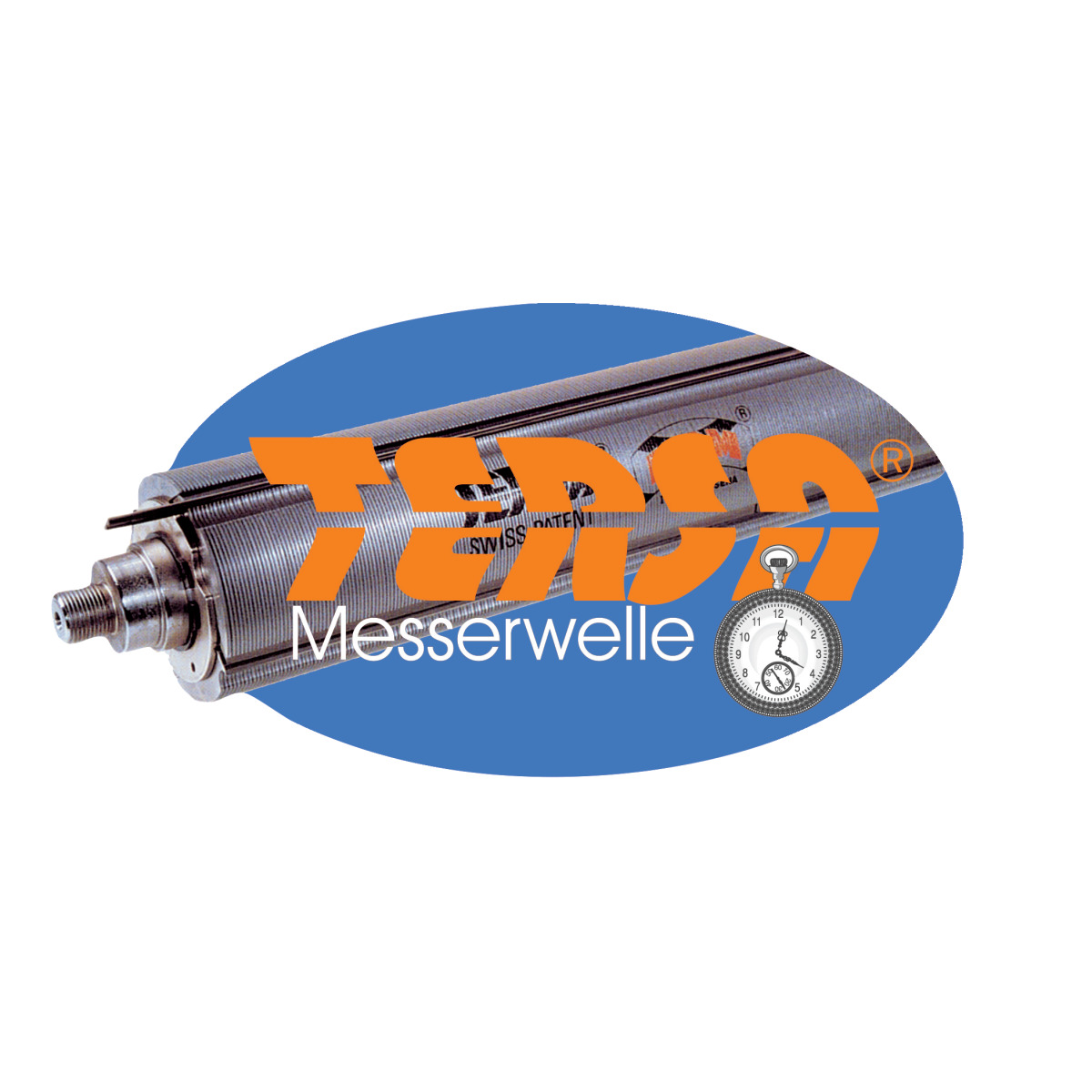

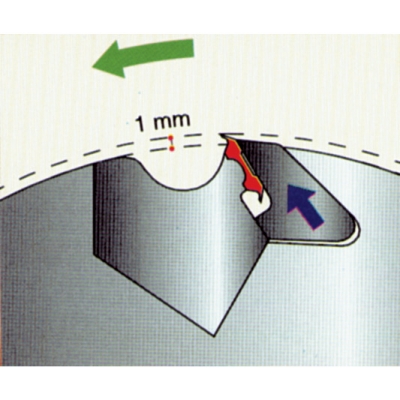

TERSA-Hobelmesserwelle
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

Tischfräse
- Das Fräsaggregat verfügt über zwei Geschindigkeiten
  für den flexiblen Werkzeugeinsatz.
- Die Maschine ist mit einem fein einstellbaren
  Bogenfrässchutz zum Profilieren ausgestattet.
  Mit dem Alu-Schlitten ist Zapfenschneiden problemlos möglich.

Dickenhobel
- Mit dem leistungsstarken Dickenvorschub können
  Werkstücke bis 200 mm Höhe gehobelt werden.
- Die schrägverzahnte Einzugswalze
  garantiert konstanten Einzug.
- Der Abrichttisch ist platzsparend
  zur Innenseite der Maschine hin aufklappbar.
- Die Umrüstung von Abricht- zu Dickenhobel erfolgt
  sekundenschnell mit einem Handgriff.

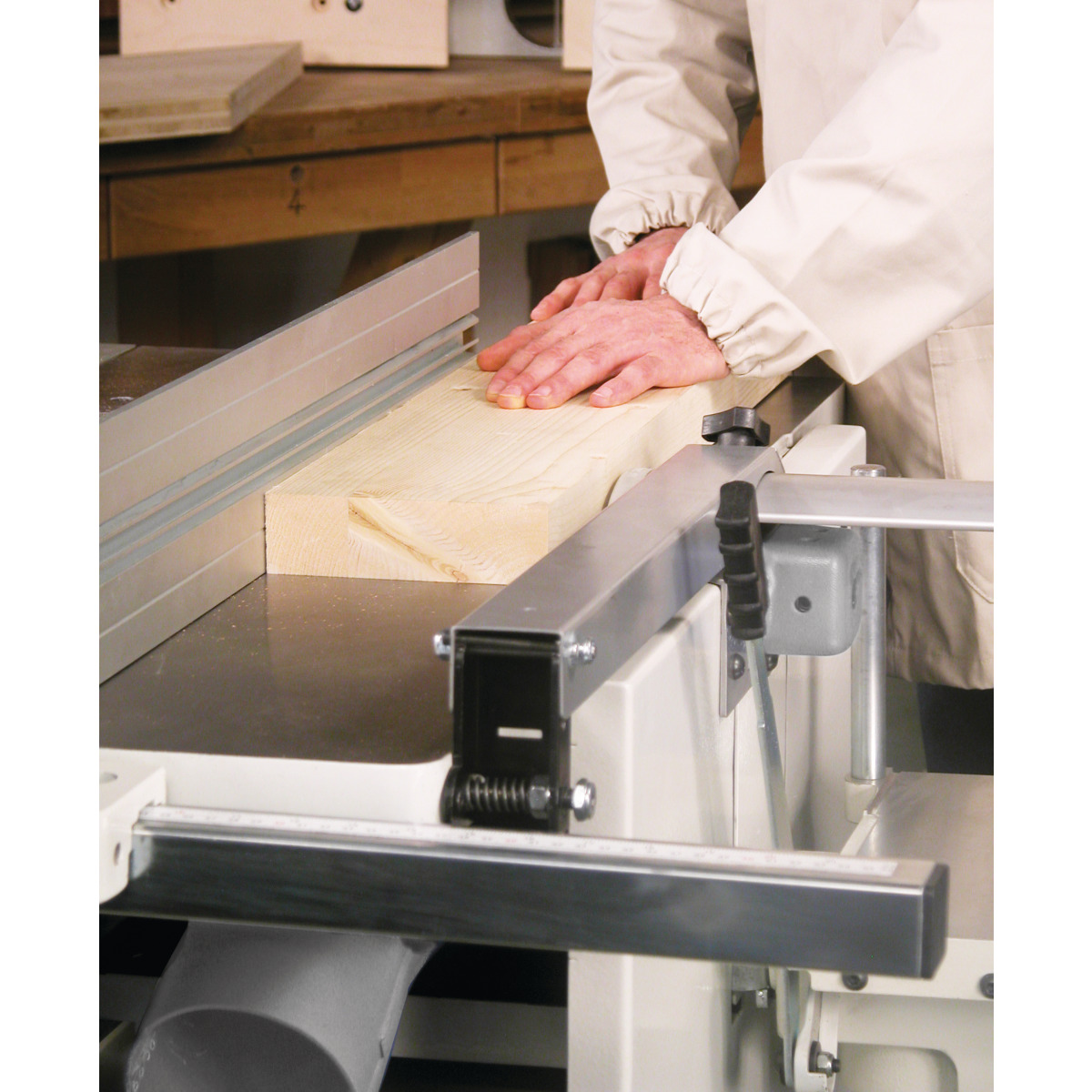

Abrichthobel
- Serienmäßig mit TERSA-Hobelmesser-Schnellwechselsystem
- Großdimensionierte Abrichttische
- Die Abricht- und Dicktentische aus Graugruss
  garantieren höchste Laufruhe und Vibrationsfreiheit.

Sägeaggregat
- Säge schwenkbar bis 45°
- Mit Sägeblatt 250 mm Ø bei Max. 80 mm Schnitthöhe
- Am Parallelanschlag kann bis 500 mm
  Breite geschnitten werden.

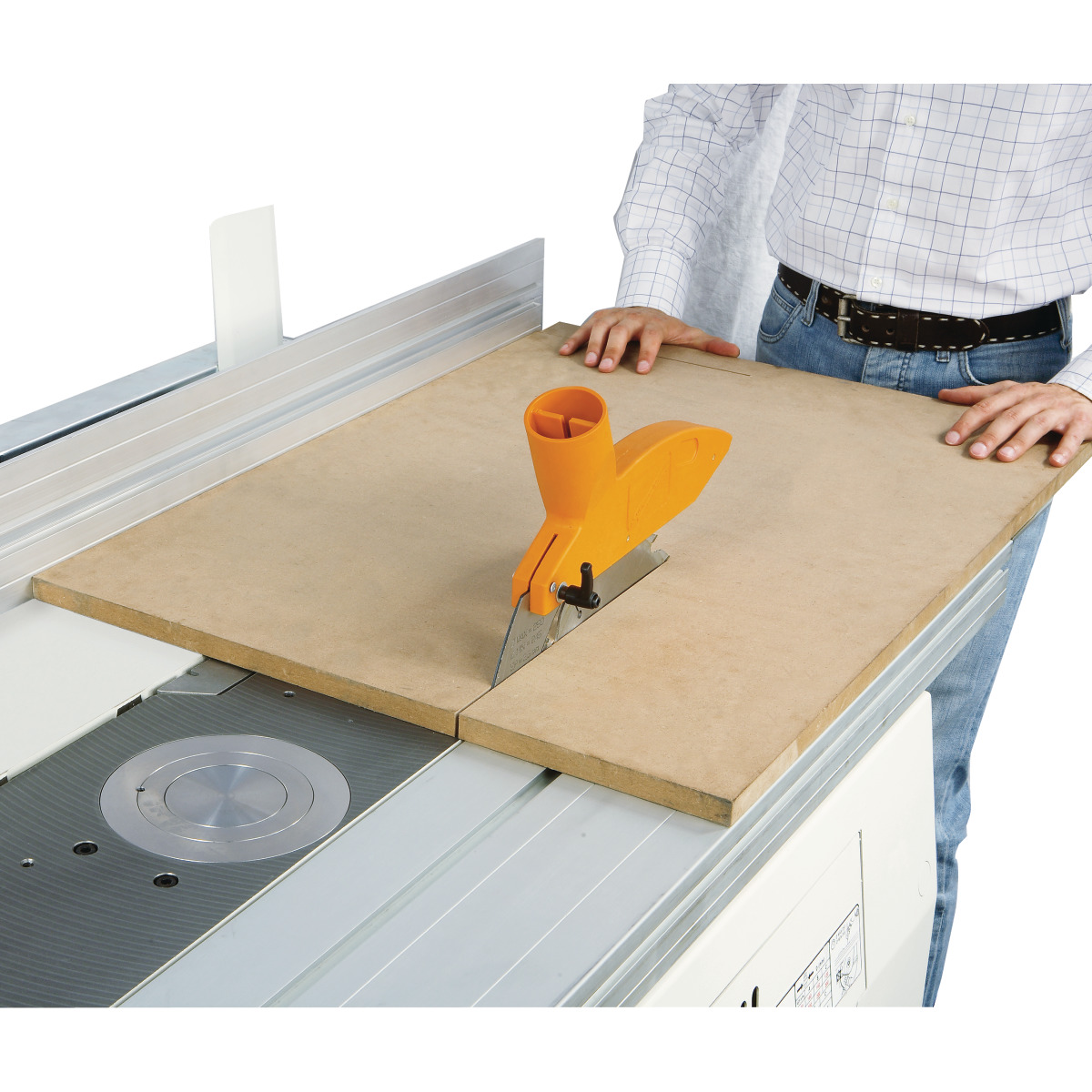

Tischausleger
- Mit Gradskala und Alu-Ablänganschlag
  für Winkelschnitte bei Platten und großen Werkstücken


TECHNISCHE DATEN:
- Gewicht ca. 245 kg

Abrichte
- Abrichttisch Breite 300 mm
- Abrichttisch Länge 1200 mm
- Neigungswinkel Säge-/Abrichtanschlag 90/45 °
- Spanabnahme max. 3 mm

Anschluss Absaugung
- Absaugstutzendurchmesser 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz 60 mm

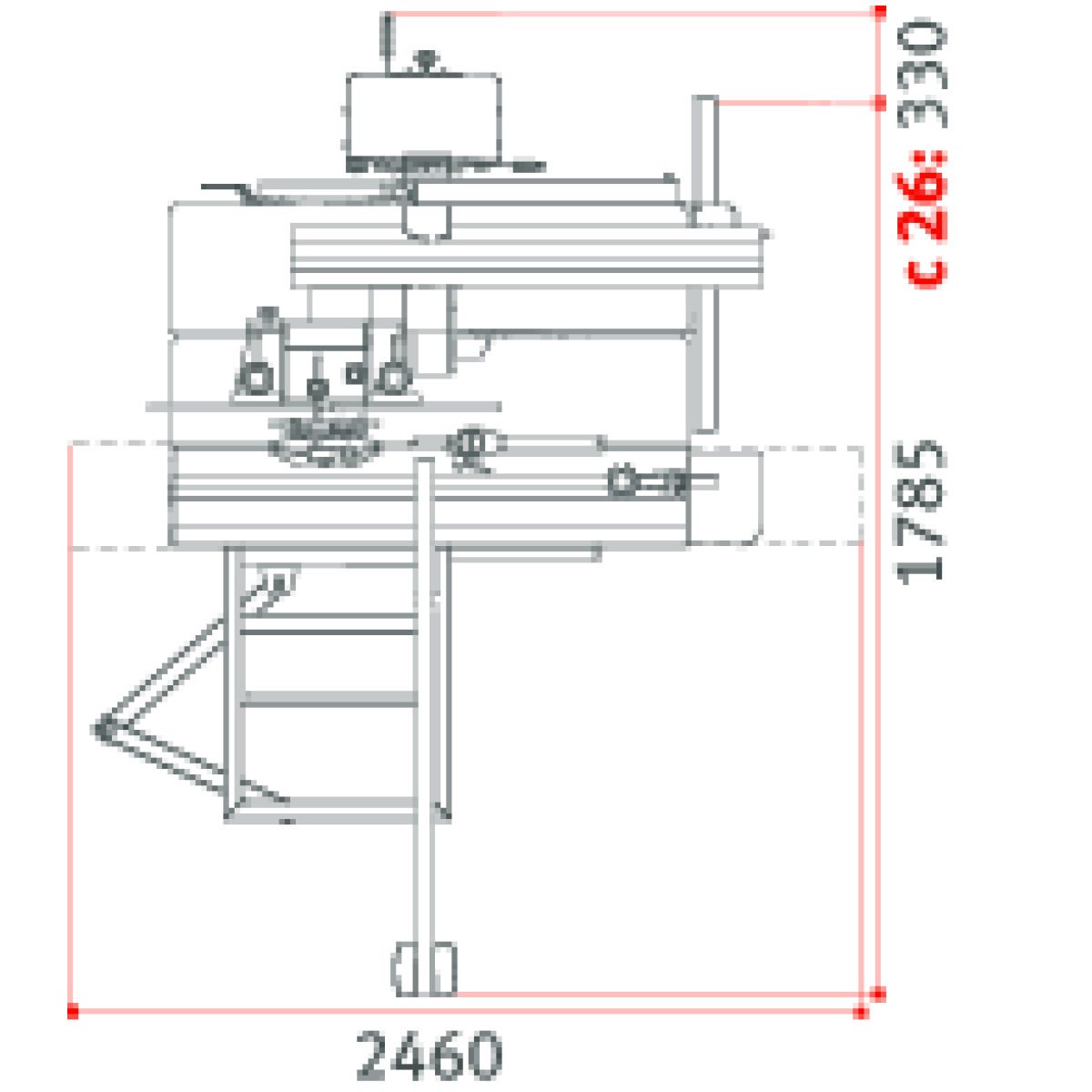

Aufstellinformationen
- Platzbedarf Länge 2460 mm
- Platzbedarf Breite/Tiefe 2155 mm

Erläuterung Platzbedarf
-  Die Maße berücksichtigen maximale
   Verfahrwege oder Nutzlängen.

Erläuterung Arbeitsbereich
-  Die angegebenen Maße bitte mit dem
   Platzbedarf addieren,
   um die für die Maschine empfohlene
   freie Aufstellfläche zu erhalten.

Dicke
- Tischlänge 450 mm
- Tischbreite 300 mm
- Arbeitshöhe min. 3 mm
- Arbeitshöhe max. 200 mm
- Spanabnahme max. 3 mm

Elektrische Daten
- Leistung Antriebsmotor 3 x 1,84 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Frässpindel
- Neigung 0 °
- Dorndurchmesser 30 mm
- Nutzlänge 75 mm
- Drehzahl(en) 5000 – 7500 min⁻¹

Fräswerkzeugdurchmesser max.
- nicht absenkbar 160 mm
- absenkbar 180 mm
- Zapfenfräsen 275 mm

Hobelmesserwelle
- Typ TERSA
- Durchmesser 62 mm
- Anzahl Hobelmesser 3 St

Kreissägeeinheit
- Besäumlänge 1200 mm
- Schnittbreite mit Parallelanschlag 540 mm
- Max. Ablängbreite links vom Sägeblatt 1200 mm
- Sägeblattneigung 90 45 °
- Max. Schnitthöhe bei 90° 67 mm
- Max. Schnitthöhe bei 45° 40 mm
- Max. Sägeblattüberstand 90° 75 mm
- Max. Sägeblattüberstand 45° 60 mm
- Durchmesser (Haupt-)Sägeblatt 250 mm

Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge 1140 mm
- Formatschiebeschlittenbreite 201 mm
- Formatschiebeschlittenhöhe 70 mm
- Tischlänge 1024 mm
- Tischbreite 224 mm
- Tischhöhe 900 mm

Vorschub
- Geschwindigkeit 6 m/min.


LIEFERUMFANG:
- 1 Mehrfachkombination minimax c 26g TERSA
mit:
- 1 Tersa-Schnellwechsel-Hobelmesserwelle
- 1 eloxierter Alu-Formatschiebeschlitten
- 1 Multifunktionsanschlag für Parallelschnitt und Abrichthobeln
- 1 Tischausleger mit Ablänganschlag und Anschlagbacke

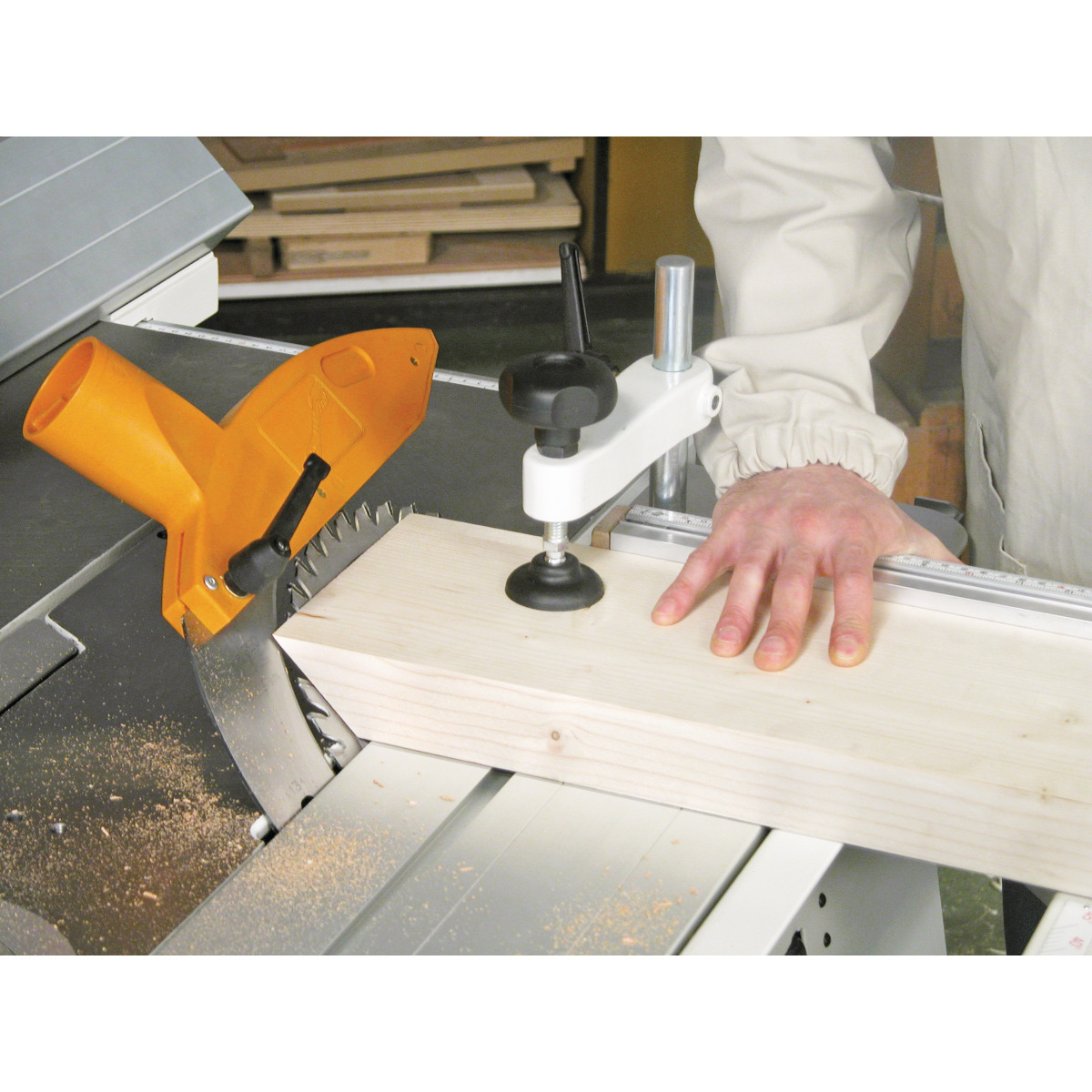

- 1 Exzenter-Spannarm
