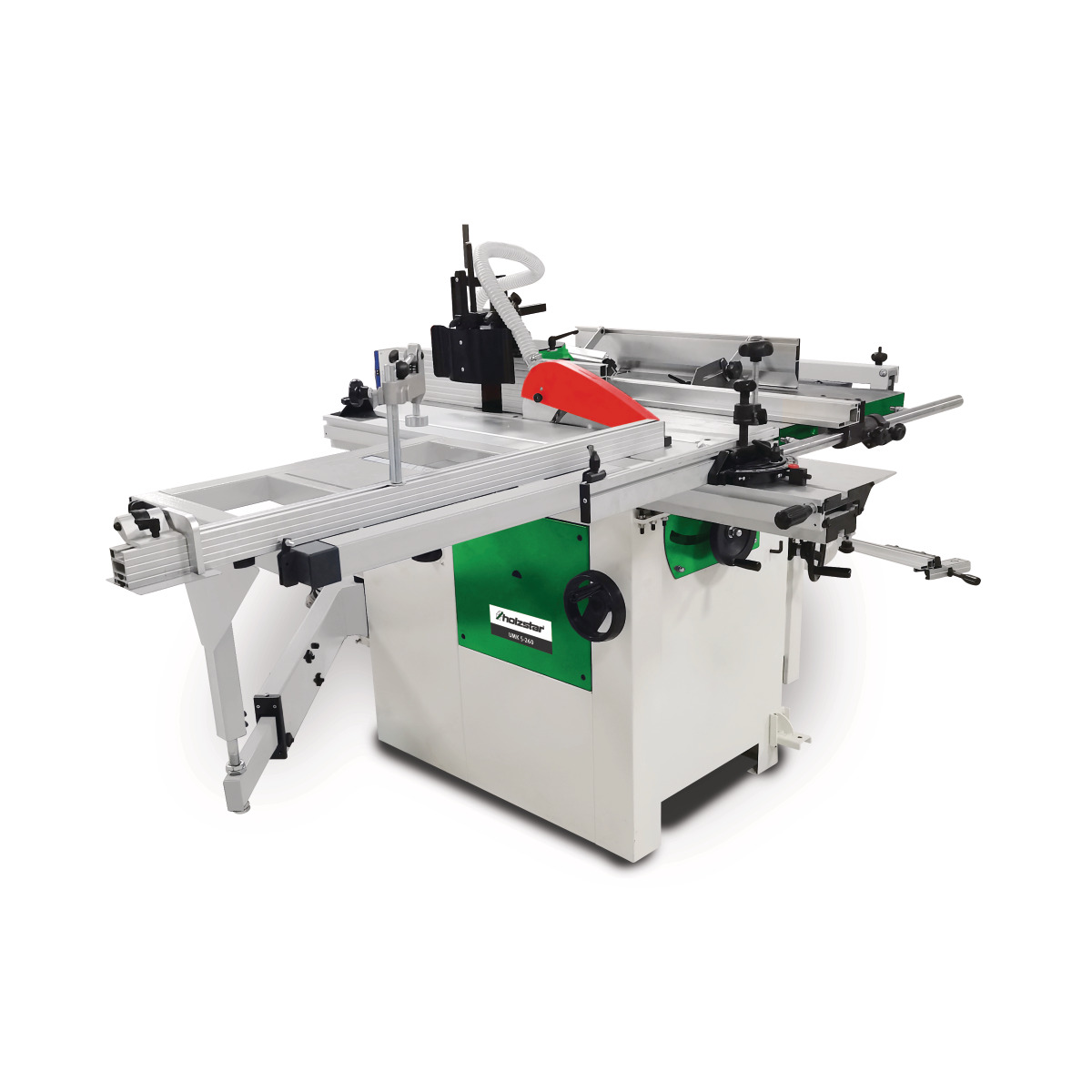

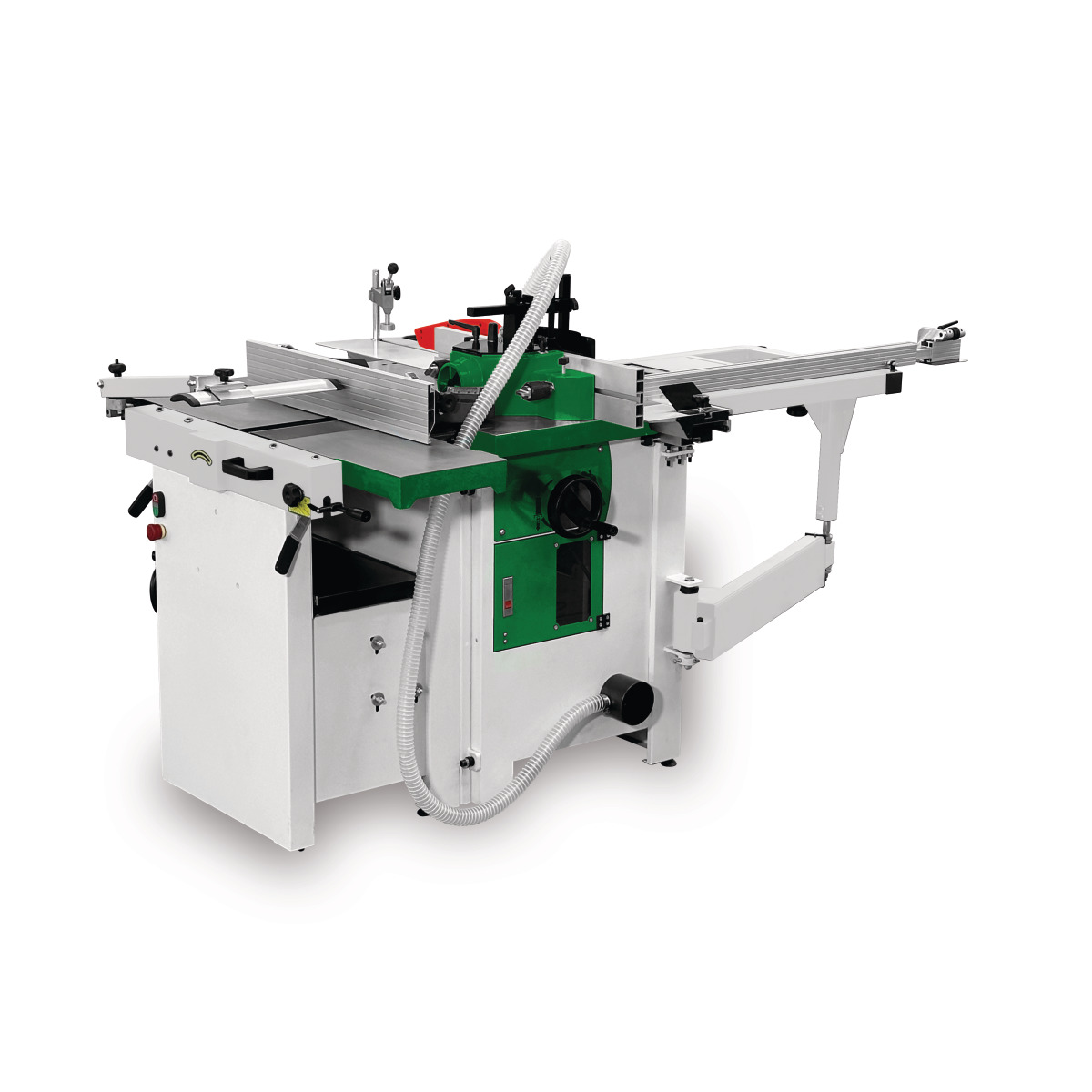

Mehrfachkombination Holzstar UMK 5-260 Spiral (400V)

Kompakte Mehrfachkombination zum Abricht-/ Dickenhobeln, Sägen, Fräsen.


BESCHREIBUNG:
Robuster Maschinentisch
- aus Grauguss ermöglicht präzises Arbeiten

Funktionsauswahl
- über Drehschalter

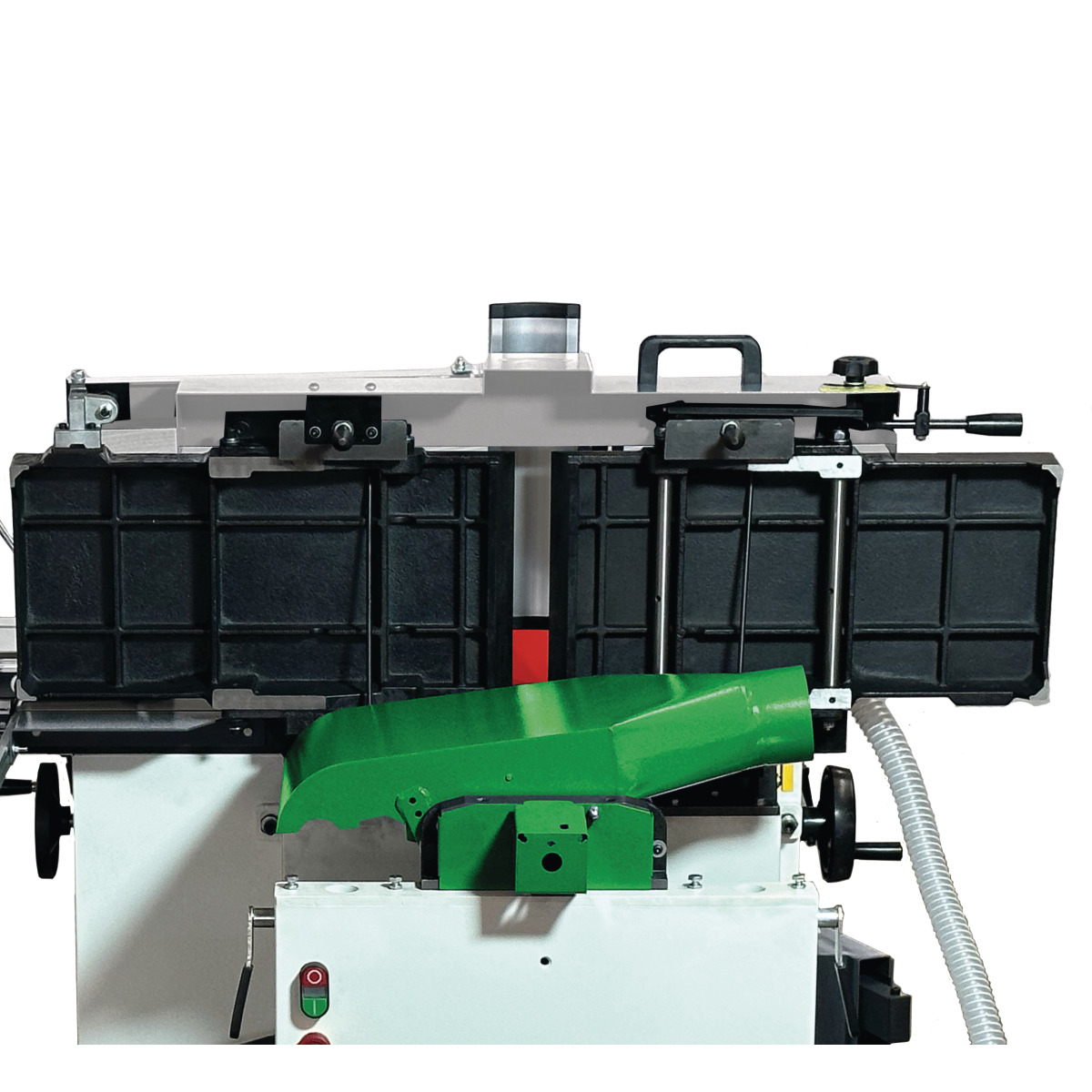

Abricht-/Dickenhobel
Verstellung des Dickenhobeltisches
- per Handrad

Gummierte Auszugswalze
- schont beim Dickenhobeln
  die Oberfläche des Werkstücks

Abricht- und Dickentisch aus Grauguss
- mit geschliffener Oberfläche

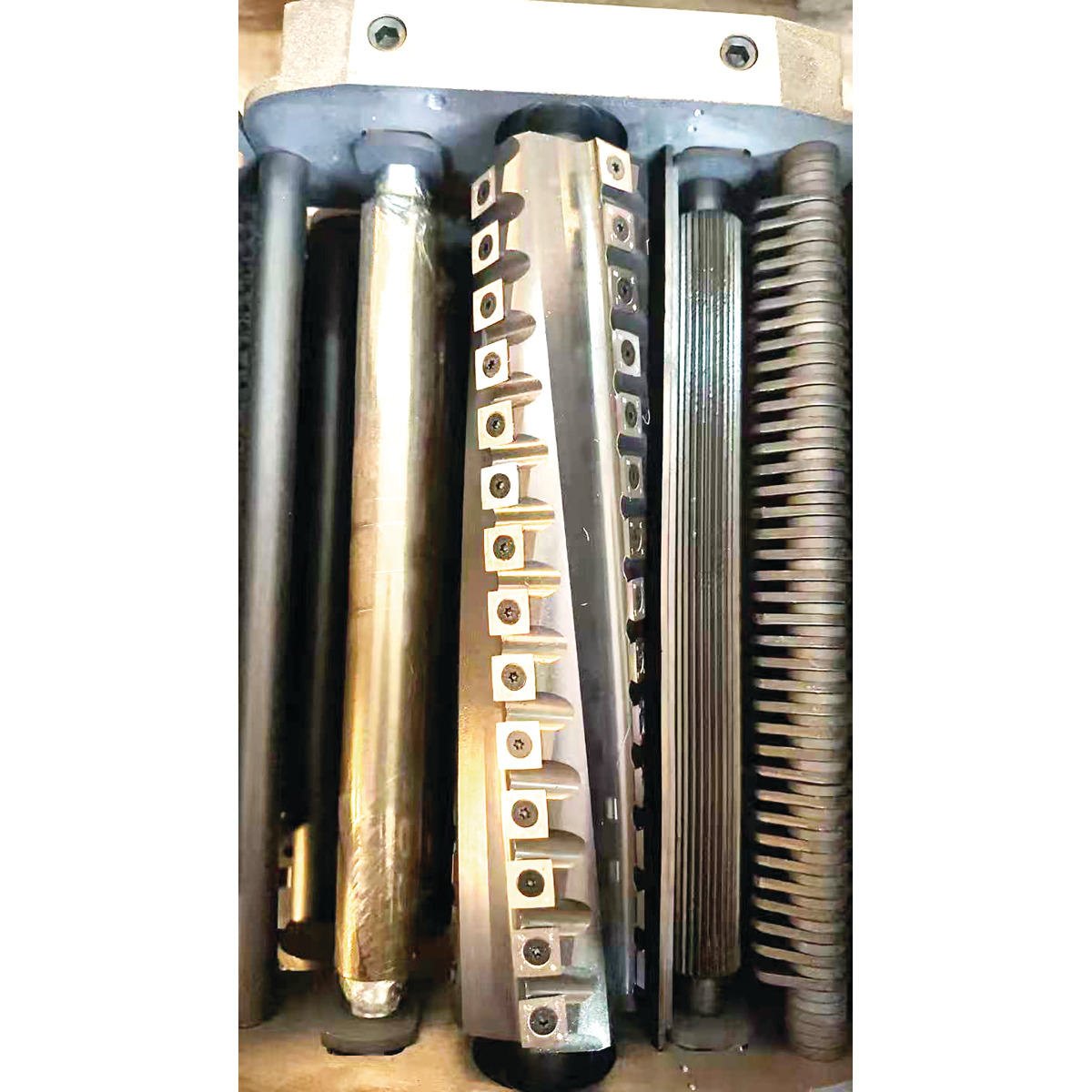

Spiralmesserhobelwelle
- mit 44 HM-Messern

Aluminium Abrichtanschlag
- um 45° neigbar


Formatkreissäge
Kreissägeblatt
- bis 45° schwenkbar

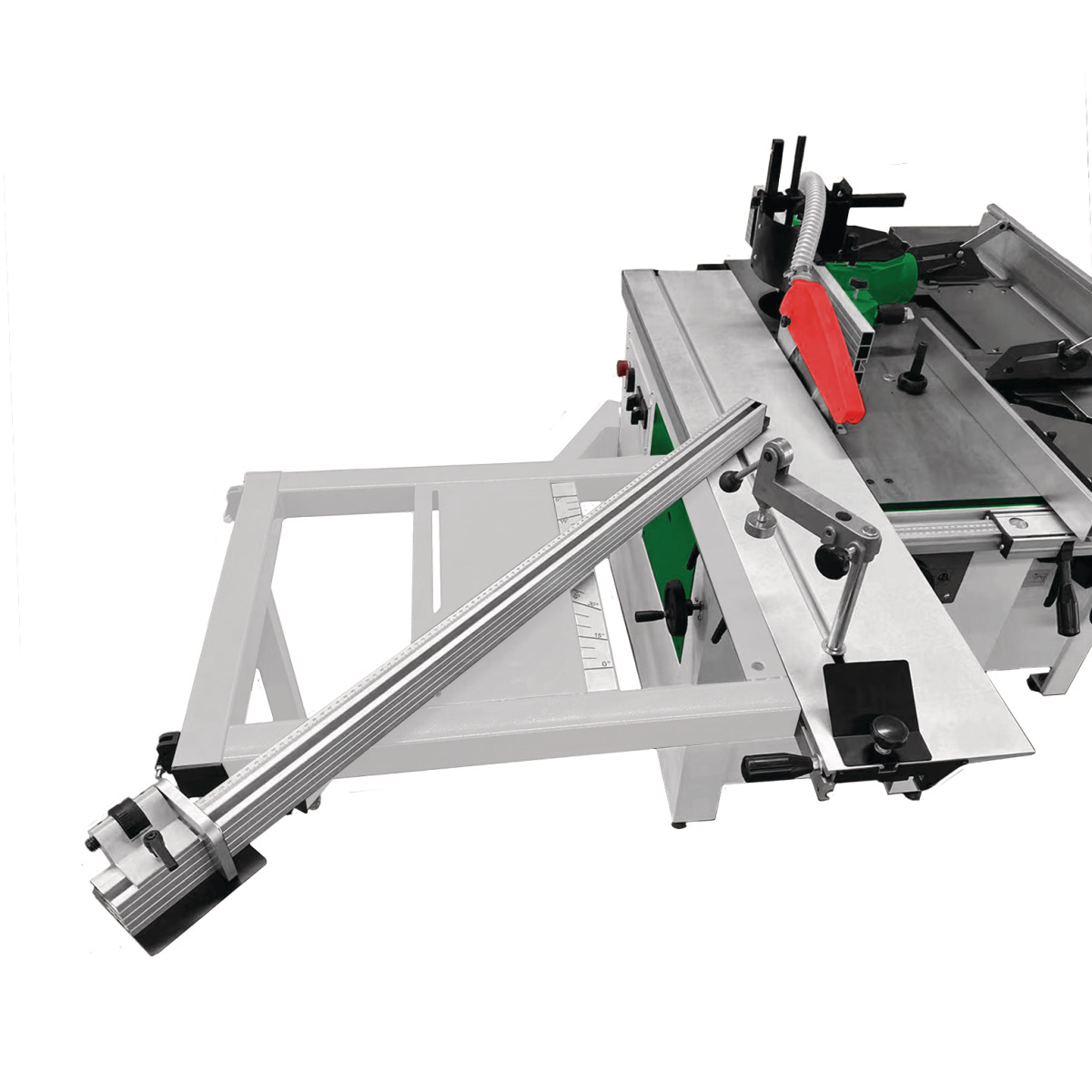

Tischausleger mit Aluminium-Ablänganschlag
- für Platten und große Werkstücke

Inklusive Werkstückklemmung
- aus Aluminiumguss und
  verstellbarem Mikro-Anschlag

Aluminium Formatschiebeschlitten
- mit 1300 mm Länge

Aluminium Parallelanschlag
- mit Feineinstellung


Tischfräsmaschine
Starre Frässpindel

Spindel höhenverstellbar
- um 110 mm


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 2200 mm
- Breite/Tiefe ca. 1330 mm
- Höhe ca. 1300 mm
- Gewicht ca. 362 kg

Abrichte
- Abrichttisch Breite 260 mm
- Abrichttisch Länge 1120 mm
- Spanabnahme max. 4 mm

Anschluss Absaugung
- Absaugstutzendurchmesser Fräse 100 mm
- Absaugstutzendurchmesser Sägeblattschutz 30 mm
- Absaugstutzendurchmesser Dicke 100 mm

Dicke
- Tischlänge 545 mm
- Tischbreite 258 mm
- Arbeitshöhe min. 5 mm
- Arbeitshöhe max. 225 mm
- Spanabnahme max. 4 mm

Elektrische Daten
- Aufnahmeleistung Säge 2,2 kW
- Aufnahmeleistung Hobel 2,2 kW
- Aufnahmeleistung Tischfräse 1,5 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Frässpindel
- Dorndurchmesser 30 mm
- Nutzlänge 105 mm
- Höhenverstellung 110 mm
- Drehzahl(en) 1400/4000/6000/9000 min⁻¹

Fräswerkzeugdurchmesser max.
- nicht absenkbar 160 mm

Geräuschemission
- Schalldruckpegel Leerlauf 80 dB(A)
- Schalldruckpegel Last 92 dB(A)

Hobelmesserwelle
- Durchmesser 70 mm
- Anzahl Hobelmesser 44 St
- Drehzahl 5500 min⁻¹

Kreissägeeinheit
- Besäumlänge 1300 mm
- Sägeblattneigung 90 45 °
- Max. Schnitthöhe bei 90° 78 mm
- Max. Schnitthöhe bei 45° 63 mm
- Durchmesser (Haupt-)Sägeblatt 254 mm
- Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹

Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge 1300 mm
- Formatschiebeschlittenbreite 238 mm
- Tischlänge 920 mm
- Tischbreite 410 mm
- Tischhöhe 850 mm

Vorschub
- Geschwindigkeit 7 m/min


LIEFERUMFANG:
- 1 Mehrfachkombination UMK 5-260 Spiral (400V)
Inklusive:
- 1 Exzenterspanner
- 1 Winkelanschlag mit Aluminiumprofil und Niederhalter
- 1 1Sägeblatt 254x30x3 mm Z36
- 44 HM-Messer
