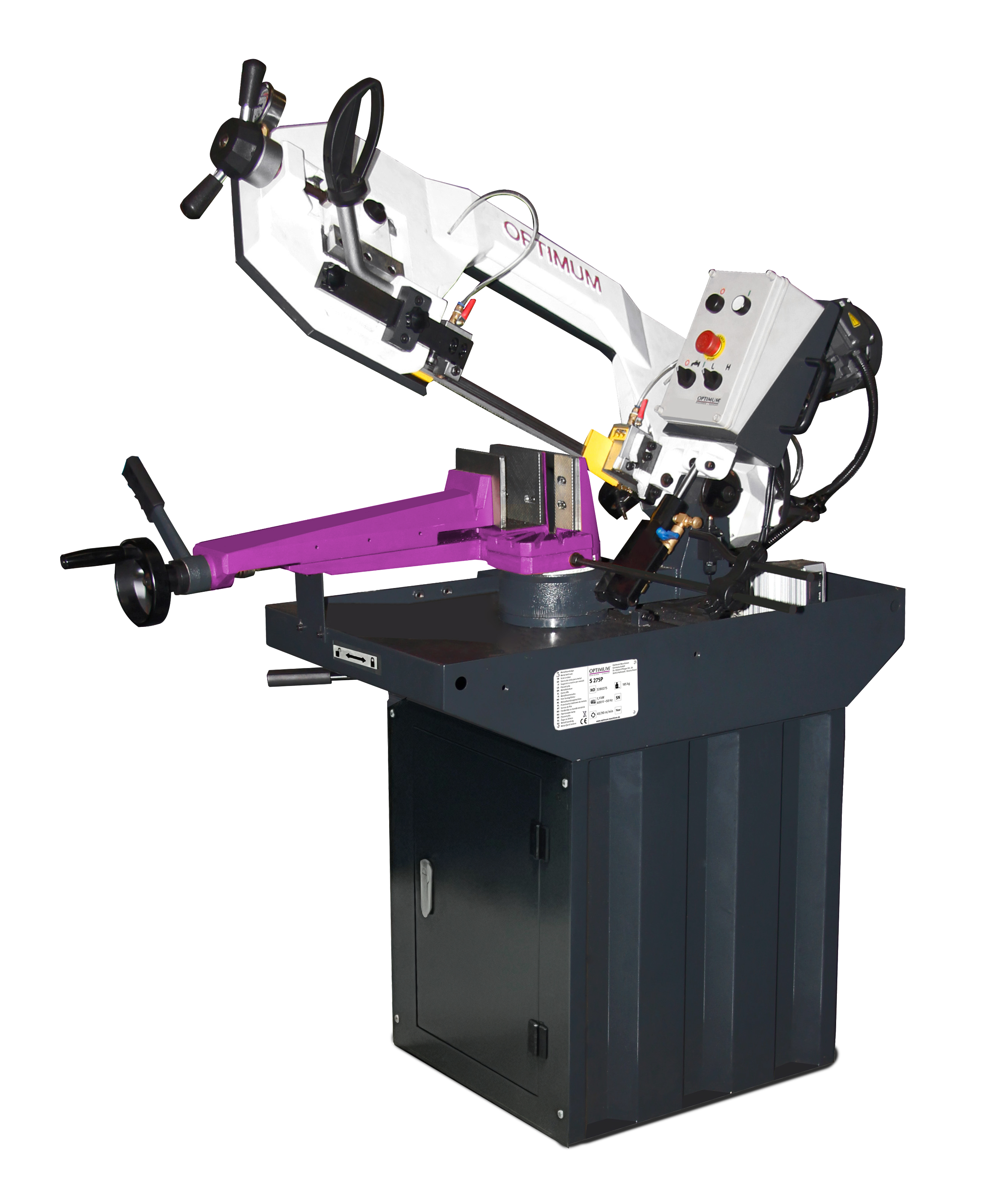

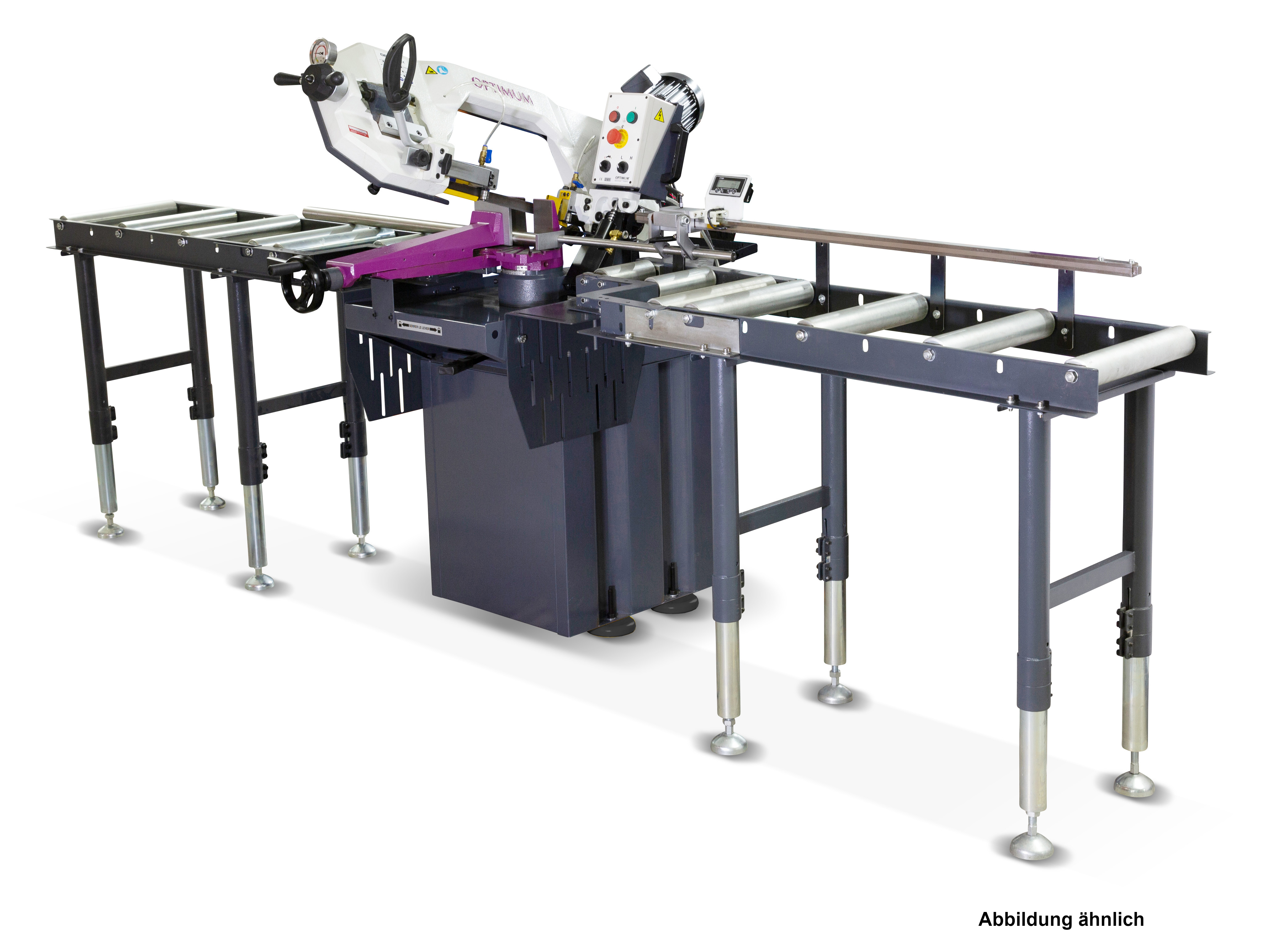

Metallbandsäge Optimum OPTIsaw S275P inkl. digitales Mess-System und Rollenbahnen

Metallbandsäge mit schwenkbarem Sägebügel mit zwei umschaltbaren Sägeband-Geschwindigkeiten.


LIEFERUMFANG KOMPLETTSET:
- 1 Metallbandsäge OPTIsaw S 275P
Inklusive:
- 1 Materialanschlag
- 1 Bi-Metall-Sägeband
- 1 Maschinenunterbau
- 1 Kühlmitteleinrichtung

+ 2 Höhenverstellbarer Materialständer MSR 4
+ 4 Nivellierteller für die Bandsäge
+ 2 Anschlussplatten zum Anbau an Materialständer
+ 1 Tischverlängerung mit Wechselrollen MSR 1
+ 1 Längenmesssystem LMS 1M (1.300 mm)
+ 1 Digitale Positionsanzeige DRO 1
+ 1 Magnetband Länge 1,3 m für LMS-1M



BESCHREIBUNG Metallbandsäge:
- Geräuscharmer Lauf
- Stabile Gussausführung
- Hohe Schnittgenauigkeit
  durch vibrationsfreien Lauf
- Absenkung des Sägebügels
  über Hydraulikzylinder
  mit Drosselventil stufenlos einstellbar
- Mikroschalter für automatische Endabschaltung
- Kühlmitteleinrichtung
- Serienmäßig mit hochwertigem Bi-Metall-Sägeband
- Einstellbarer Materialanschlag für Serienarbeiten
- Gut lesbare Skala zur Winkeleinstellung
- Überlastschutz

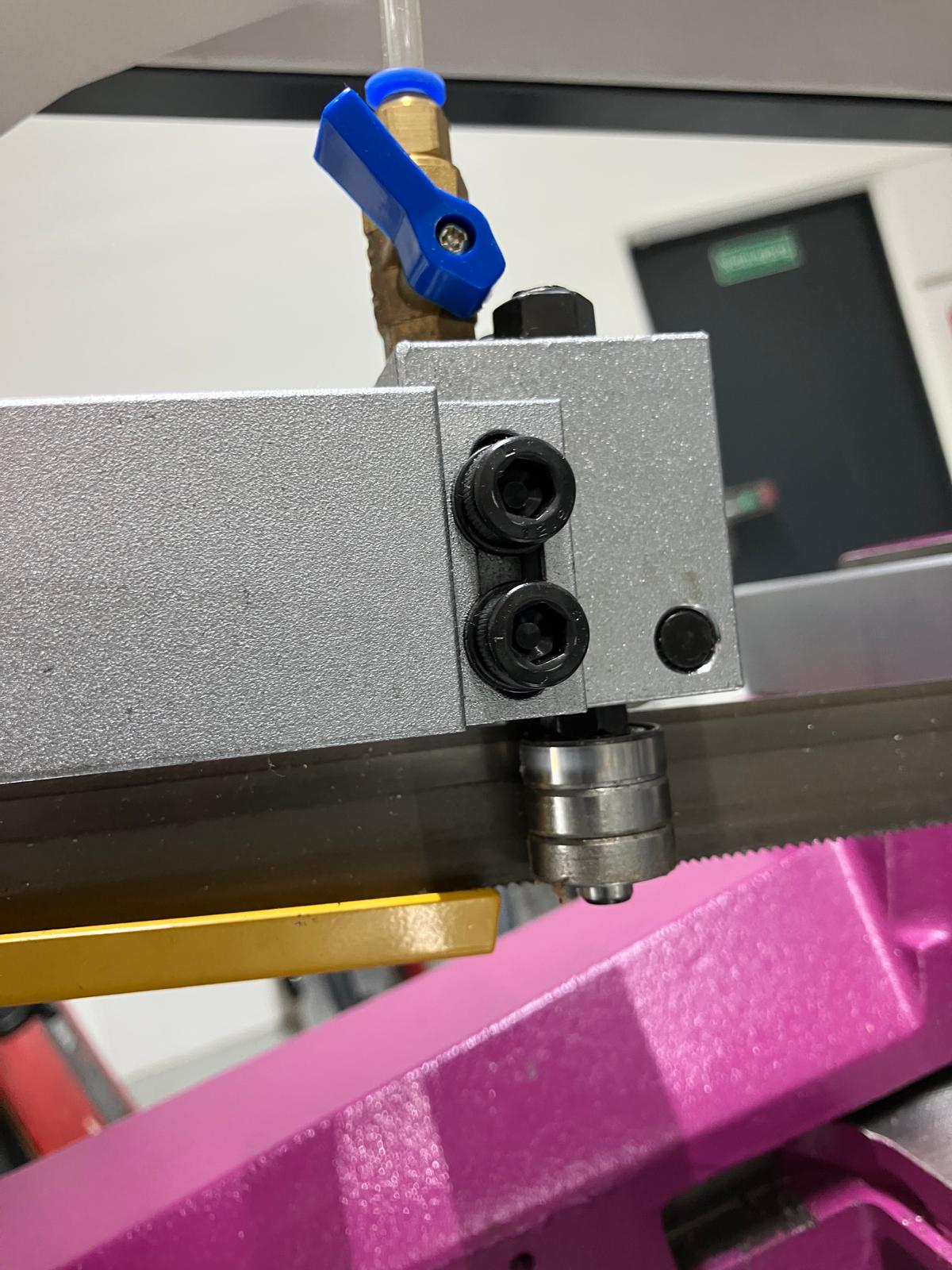

- Hartmetallführung und Rollenführung
- Zwei umschaltbare Geschwindigkeiten
- Robuster Maschinenunterbau mit Türe und Fachboden


TECHNISCHE DATEN Metallbandsäge:
Abmessungen und Gewicht
- Breite/Tiefe max. 685 mm
- Höhe max. 2169 mm
- Länge ca. 1363 mm
- Gewicht ca. 185 kg

Elektrische Daten
- Abgabeleistung (Motorleistung) 1,1 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Maschinendaten
- Sägebandgeschwindigkeit(en) 45/90 m/min
- Geschwindigkeitsstufen 2
- Sägebandlänge 2480 mm
- Sägebandbreite 27 mm
- Sägebanddicke 0,9 mm
- Schnittwinkel 0 – 60 °
- Vorschub stufenlos einstellbar
- Heben des Sägebügels manuell

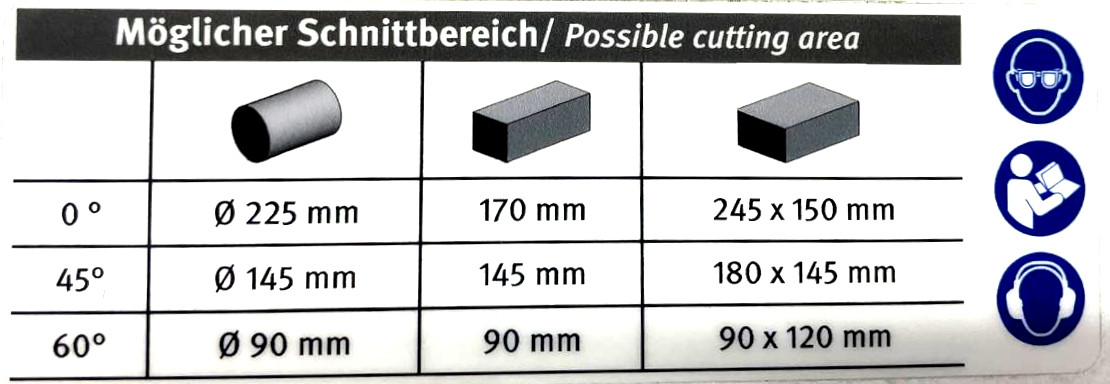

Schnittbereiche
- 0° rund (Vollmaterial) 225 mm
- 0° quadrat (Vollmaterial) 190 mm
- 0° rechteck liegend (Vollmaterial) 150 x 245 mm
- +45° rund (Vollmaterial) 145 mm
- +45° quadrat (Vollmaterial) 150 mm
- +45° rechteck liegend (Vollmaterial) 190 x 150 mm
- +60° rund (Vollmaterial) 90 mm
- +60° quadrat (Vollmaterial) 90 mm
- +60° rechteck liegend (Vollmaterial) 90 x 120 mm


Inklusive:

2 Höhenverstellbare Materialständer Optimum MSR 4

Höhenverstellbarer Materialständer MSR
als manuelle Hilfe für das Abstützen und Bewegen von Werkstücken an Metallsägen.

BESCHREIBUNG:
- Problemloser Materialtransport
  beim Zu- und Abführen von Werkstücken
- Universell einsetzbar für
  z.B. Metallbandsägen, Kreissägen, usw.
- Rollenauflage stufenlos höhenverstellbar
- Sichere Werkstückauflage durch massive
  und hochbelastbare Stahlrollen
- Endlos verlängerbar
- Anbaumöglichkeit der Längenmesssysteme LMS
- Stabile Ausführung des Rahmens
  mit starken Spezial Profil
- Tragrollen aus Stahl beidseitig kugelgelagert

Da es sich um eine Universalbahn handelt, kann es nötig sein, in Abhängigkeit des Maschinentyps Anpassungsarbeiten an der Anschlussplatte vorzunehmen.


TECHNISCHE DATEN:
- Tragrollendurchmesser 60 mm
- Tragrollenbreite 360 mm
- Statische Stützlast max. 500 kg
- Tragrollendurchmesser 60 mm
- Tragrollenbreite 360 mm
- Statische Tischbelastung 500 kg

Abmessungen und Gewicht
- Höhe max. 950 mm
- Länge ca. 1000 mm
- Breite/Tiefe ca. 440 mm
- Höhe ca. 650 – 950 mm
- Gewicht ca. 29 kg


Inklusive:

2 Anschlussplatten zum Anbau an Materialständer

BESCHREIBUNG:
- Zusätzlich montierbar
- mit Anbauteile rechts und links
- Langlöcher


Inklusive:


Tischverlängerung mit Wechselrollen MSR 1

BESCHREIBUNG:
- Für die Rollenbahnen MSR
- Herausnehmbare Rollen
- Zusätzlich montierbar
- Anbaubar in beide Richtungen


Inklusive:

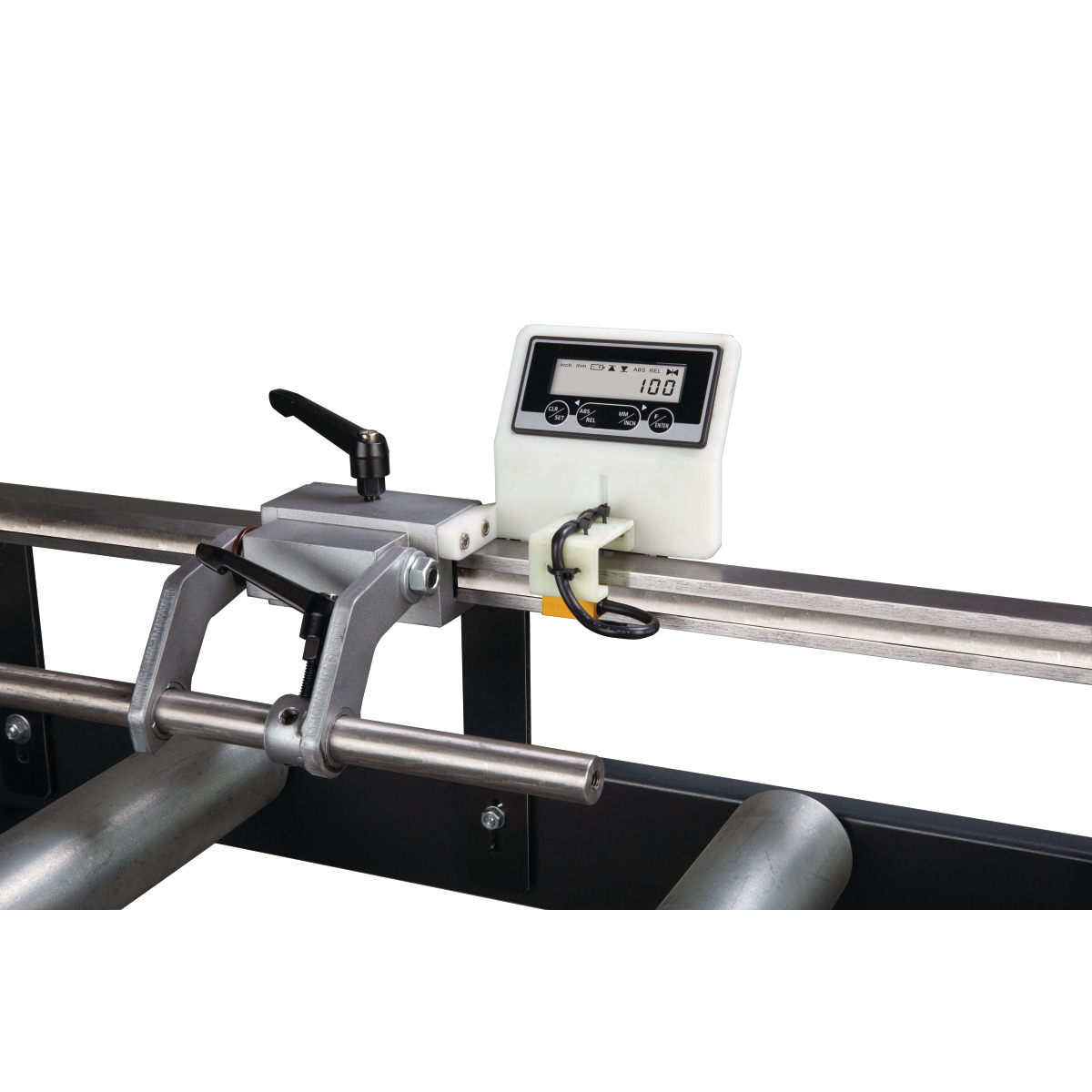

Abläng- und Längenmesssystem Optimum LMS 1M (1.300 mm)

Zum Anbau an Materialständer MSR. Für die perfekte Längenmessung und zur exakten Positionierung.

BESCHREIBUNG:
- Baukastensystem
- Für die perfekte Längenmessung und
  zur exakten Positionierung
- Für wiederkehrende Messaufgaben
  mit hoher Präzision

Hinweis: Beim Anbau des Längenmeßsystem LMS am Materialständer MSR müssen eventuell kundenseitig Bohrungen gesetzt werden.


Inklusive:

Digitale Positionsanzeige Optimum DRO 1 inkl. Magnetband

BESCHREIBUNG:
- Radius / Durchmesser-Modus
- Parameterspeicher
- Zoll / metrische Anpassung
- Multifunktions-LCD-Display
- Einstellbare Winkelmessung
- Absolute / inkrementelle
- 8-stellige LCD Anzeige
- Koordinatenumrechnung


Die Lieferung dieses Artikels erfolgt per Spedition zur Selbstmontage.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
