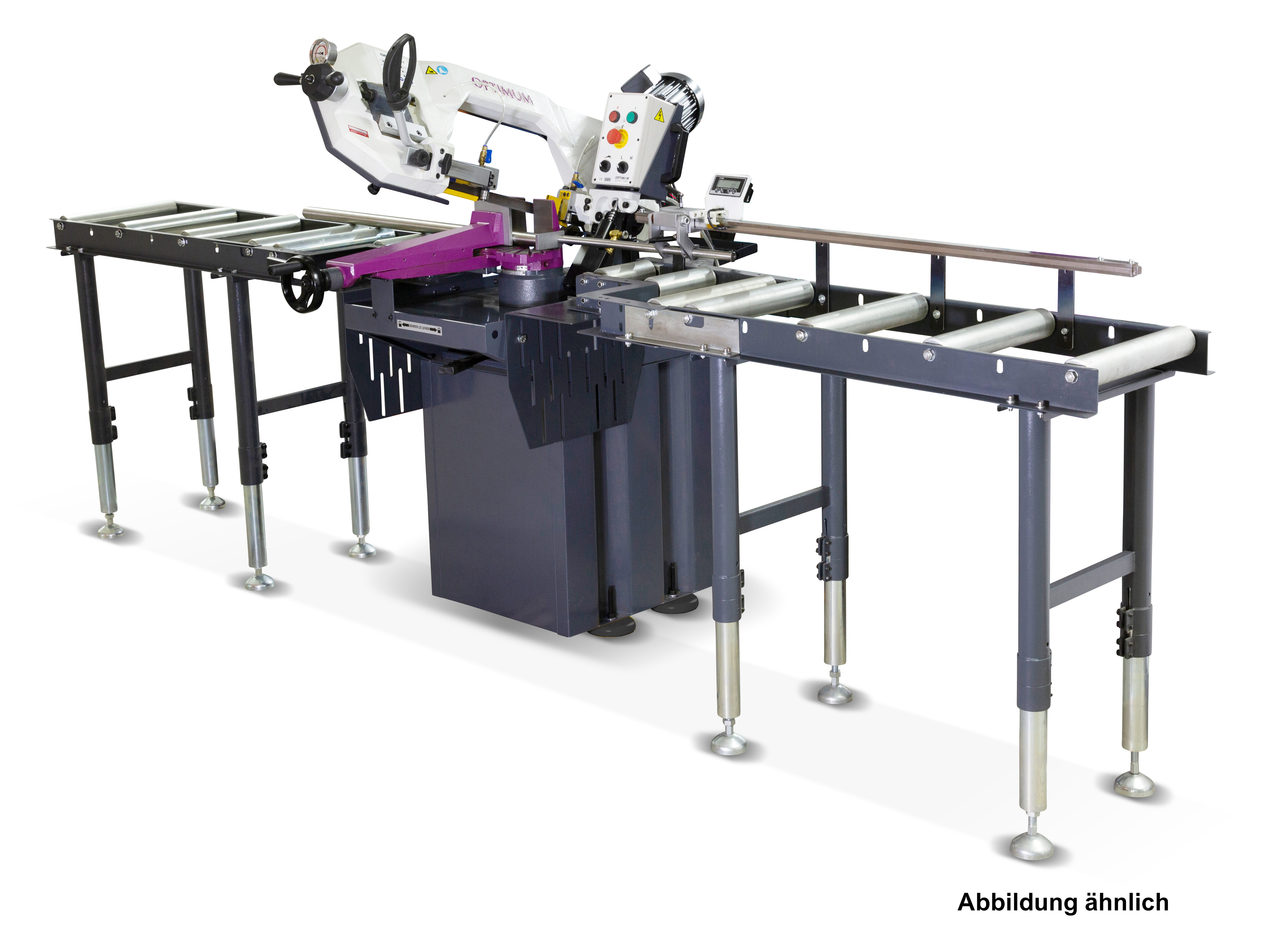

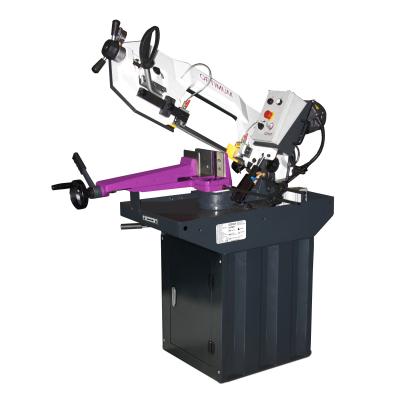

Metallbandsäge Optimum OPTIsaw S275PV inkl. digitales Mess-System und Rollenbahnen

Metallbandsäge mit schwenkbarem Sägebügel mit zwei umschaltbaren Sägeband-Geschwindigkeiten.


LIEFERUMFANG KOMPLETTSET:
- 1 Metallbandsäge OPTIsaw S 275PV
Inklusive:
- 1 Materialanschlag
- 1 Bi-Metall-Sägeband (im Lieferumfang der Maschine)
- 1 Maschinenunterbau
- 1 Kühlmittelpumpe

+ 2 Höhenverstellbarer Materialständer MSR 4
+ 4 Nivellierteller für die Bandsäge
+ 2 Anschlussplatten zum Anbau an Materialständer
+ 1 Tischverlängerung mit Wechselrollen MSR 1
+ 1 Längenmesssystem LMS 1M (1.300 mm)
+ 1 Digitale Positionsanzeige DRO 1
+ 1 Magnetband Länge 1,3 m für LMS-1M



BESCHREIBUNG Metallbandsäge:

• Geräuscharmer Lauf
• Stabile Gussausführung
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Absenkung des Sägebügels über Hydraulikzylinder mit Drosselventil stufenlos einstellbar
• Mikroschalter für automatische Endabschaltung
• Kühlmitteleinrichtung
• Serienmäßig mit hochwertigem Bi-Metall-Sägeband
• Einstellbarer Materialanschlag für Serienarbeiten
• Robuster Maschinenunterbau
• Hartmetallführung und Rollenführung
• Gut lesbare Skala zur Winkeleinstellung
• Überlastschutz
• Stufenlos einstellbare Sägeband-Geschwindigkeit 20 - 90 m/min
• Geschwindigkeitsveränderung während des Betriebes möglich

TECHNISCHE DATEN:

Abmessungen und Gewichte

• Länge (Produkt) ca. 1400 mm
• Breite/Tiefe (Produkt) ca. 685 mm
• Höhe (Produkt) ca. 1235 mm
• Gewicht (Netto) ca. 185 kg
• Breite/Tiefe max. (Produkt) ca. 985 mm
• Höhe max. (Produkt) ca. 1700 mm

Elektrische Daten

• Abgabeleistung (Motorleistung) 1,5 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz

Maschinendaten

• Sägebandgeschwindigkeit(en) 20 – 90 m/min
• Sägebandlänge 2480 mm
• Sägebandbreite 27 mm
• Sägebanddicke 0,9 mm
• Schnittwinkel von bis 0 - 60 °
• Vorschub stufenlos einstellbar
• Heben des Sägebügels manuell

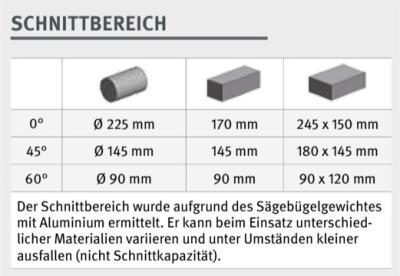

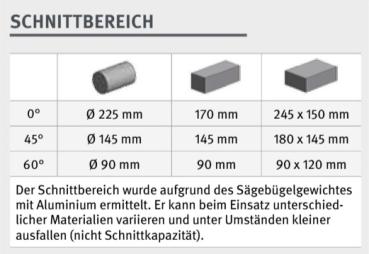

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial) 225 mm
• Schnittbereich 0° quadrat (Vollmaterial) 170 mm
• Schnittbereich 0° rechteck liegend (Vollmaterial) 245 x 150 mm
• Schnittbereich +45° rund (Vollmaterial) 145 mm
• Schnittbereich +45° quadrat (Vollmaterial) 145 mm
• Schnittbereich +45° rechteck liegend (Vollmaterial) 180 x 145 mm
• Schnittbereich +60° rund (Vollmaterial) 90 mm
• Schnittbereich +60° quadrat (Vollmaterial) 90 mm
• Schnittbereich +60° rechteck liegend (Vollmaterial) 90 x 120 mm

Inklusive:

2 Höhenverstellbare Materialständer Optimum MSR 4

Höhenverstellbarer Materialständer MSR
als manuelle Hilfe für das Abstützen und Bewegen von Werkstücken an Metallsägen.

BESCHREIBUNG:
- Problemloser Materialtransport
  beim Zu- und Abführen von Werkstücken
- Universell einsetzbar für
  z.B. Metallbandsägen, Kreissägen, usw.
- Rollenauflage stufenlos höhenverstellbar
- Sichere Werkstückauflage durch massive
  und hochbelastbare Stahlrollen
- Endlos verlängerbar
- Anbaumöglichkeit der Längenmesssysteme LMS
- Stabile Ausführung des Rahmens
  mit starken Spezial Profil
- Tragrollen aus Stahl beidseitig kugelgelagert

Da es sich um eine Universalbahn handelt, kann es nötig sein, in Abhängigkeit des Maschinentyps Anpassungsarbeiten an der Anschlussplatte vorzunehmen.


TECHNISCHE DATEN:
- Tragrollendurchmesser 60 mm
- Tragrollenbreite 360 mm
- Statische Stützlast max. 500 kg
- Tragrollendurchmesser 60 mm
- Tragrollenbreite 360 mm
- Statische Tischbelastung 500 kg

Abmessungen und Gewicht
- Höhe max. 950 mm
- Länge ca. 1000 mm
- Breite/Tiefe ca. 440 mm
- Höhe ca. 650 – 950 mm
- Gewicht ca. 29 kg


Inklusive:

2 Anschlussplatten zum Anbau an Materialständer

BESCHREIBUNG:
- Zusätzlich montierbar
- mit Anbauteile rechts und links
- Langlöcher


Inklusive:


Tischverlängerung mit Wechselrollen MSR 1

BESCHREIBUNG:
- Für die Rollenbahnen MSR
- Herausnehmbare Rollen
- Zusätzlich montierbar
- Anbaubar in beide Richtungen


Inklusive:

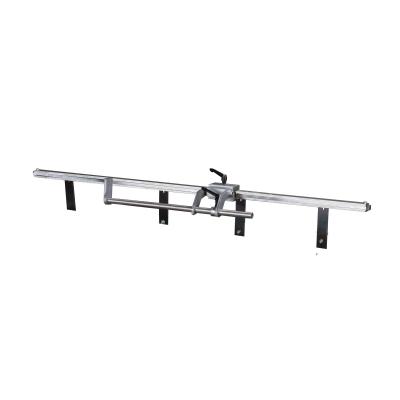

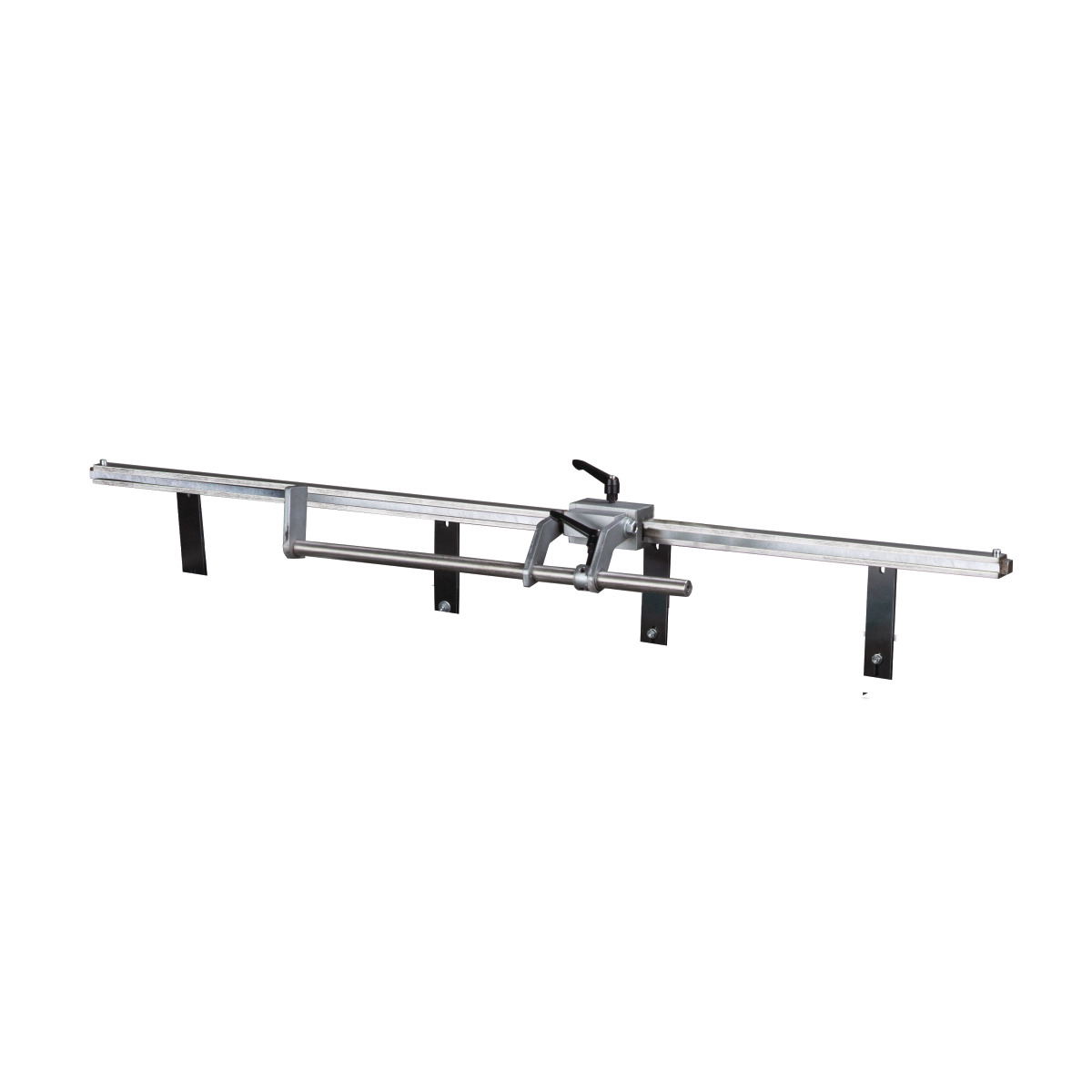

Abläng- und Längenmesssystem Optimum LMS 1M (1.300 mm)

Metallbandsäge mit schwenkbarem Sägebügel mit stufenlos einstellbarer Sägeband-Geschwindigkeit.

BESCHREIBUNG:
- Baukastensystem
- Für die perfekte Längenmessung und
  zur exakten Positionierung
- Für wiederkehrende Messaufgaben
  mit hoher Präzision

Hinweis: Beim Anbau des Längenmeßsystem LMS am Materialständer MSR müssen eventuell kundenseitig Bohrungen gesetzt werden.


Inklusive:

Digitale Positionsanzeige Optimum DRO 1 inkl. Magnetband

BESCHREIBUNG:
- Radius / Durchmesser-Modus
- Parameterspeicher
- Zoll / metrische Anpassung
- Multifunktions-LCD-Display
- Einstellbare Winkelmessung
- Absolute / inkrementelle
- 8-stellige LCD Anzeige
- Koordinatenumrechnung



Speditionsversand. Bitte Telefonnummer angeben.
