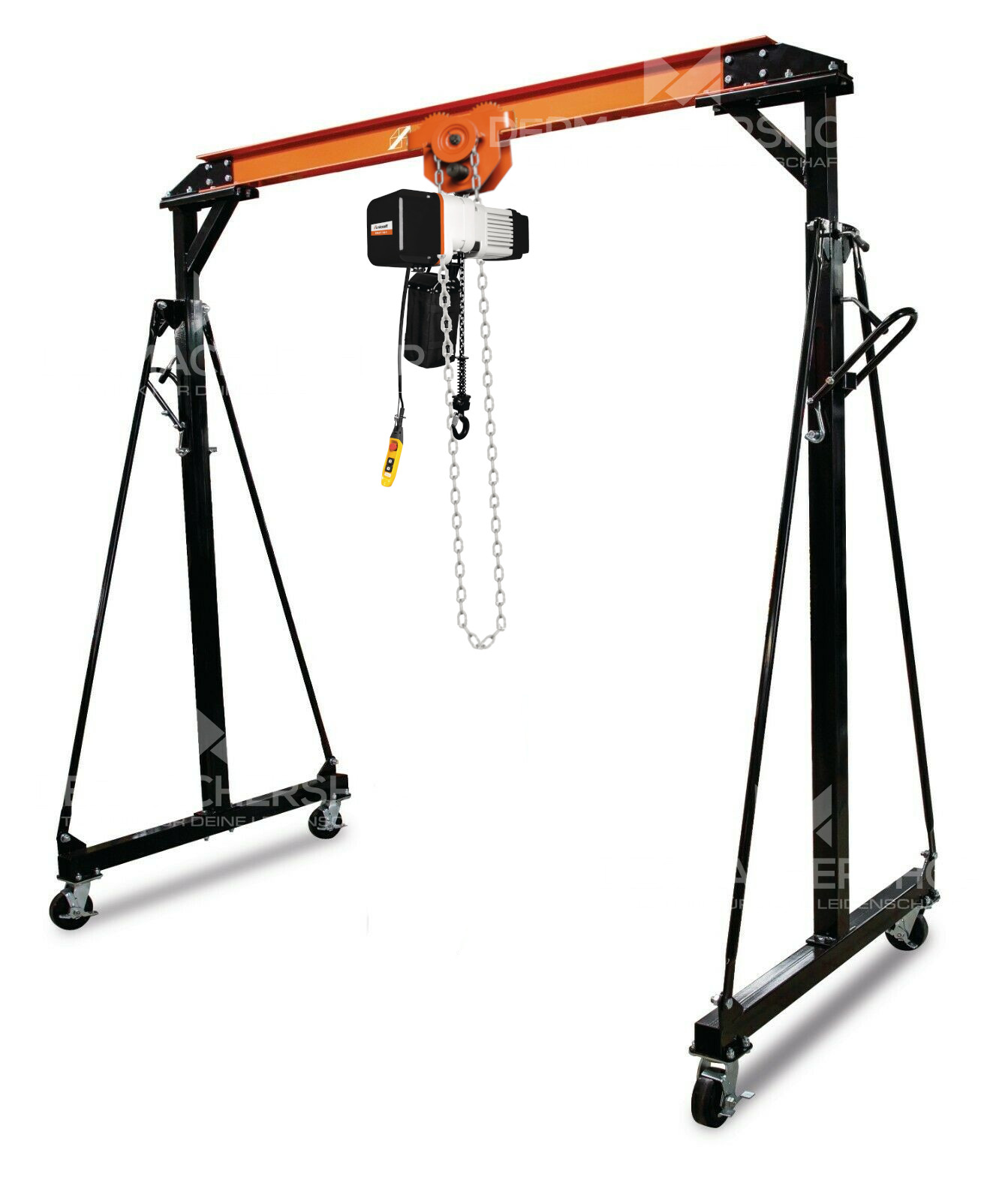

Mobiler Portalkran Unicraft PK 2 inkl. Haspelfahrwerk und Elektrokettenzug 2000 kg mit 2 Hubgeschwindigkeiten
Geeignet zum Be- und Entladen, für Montage-,Reparatur- oder Lagerarbeiten auf ebenen und glatten Böden,
in Werkstätten und Hallen.
LIEFERUMFANG:
- 1 Portalkran Unicraft PK 2
- 1 Haspelfahrwerk Unicraft HFW 2
- 1 Elektro-Kettenzug Unicraft EKZT 20-2

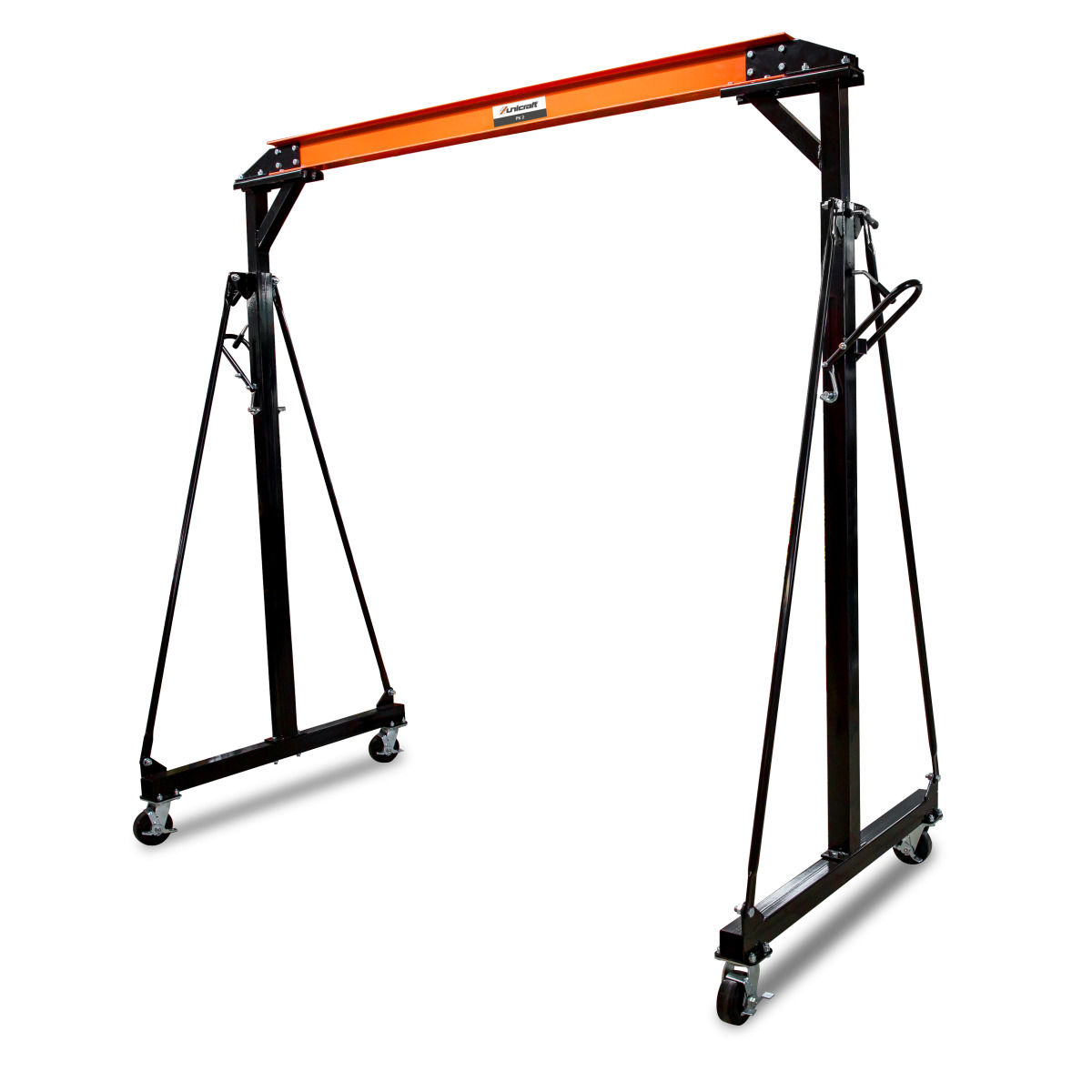

BESCHREIBUNG Portalkran PK 2:

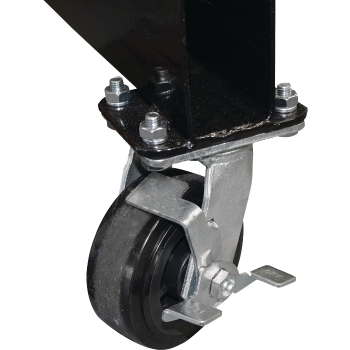

- Leichtes Verfahren und Aufstellen
durch vier Lenkrollen mit Feststellbremsen

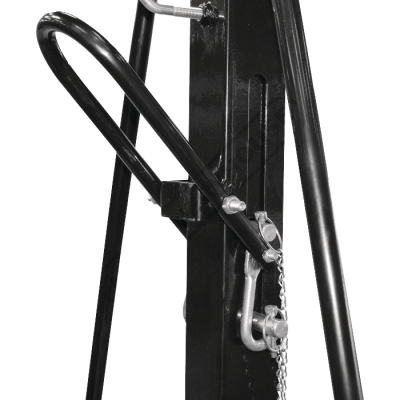

- Einfache und sichere Höhenverstellung
in unbelastetem Zustand über Hebel und
zwei Sicherungsbolzen je Trägerstütze

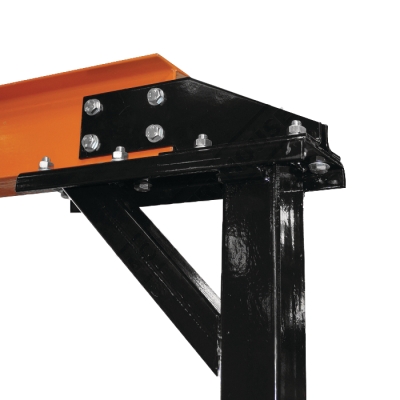

- Stabiler Stand und robuste, verwindungssteife
Bauweise durch zusätzliche Querverstrebungen
TECHNISCHE DATEN:
- Tragkraft 2 t
- Hubhöhe min. 2400 mm
- Hubhöhe max. 3600 mm
- Lichte Breite 2380 mm
- Abmessungen I-Träger 88 x 160 mm
Abmessungen und Gewicht
- Länge ca. 2500 mm
- Breite ca. 1200 mm
- Höhe ca. 2560 mm
- Gewicht ca. 153 kg

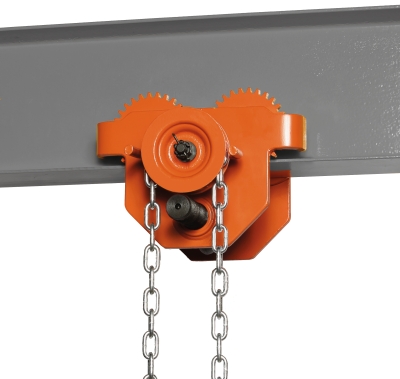

BESCHREIBUNG Haspelfahrwerk HFW 2:
- Kein seitliches Wandern auf der Traverse
durch zentrische Aufhängung des Flaschenzuges
- Einstellung auf die Trägerflanschbreite
erfolgt durch Ösentraverse mit Gegengewinde
- Serienmäßige Kippsicherung
- Niedrige Bauhöhe und kompakte Konstruktion
- Zum Einsatz an I-Trägern (DIN 1025-1)
- Ruhige Laufeigenschaft durch Kugellagerung
TECHNISCHE DATEN:
- Tragkraft 2 t
- Kettenlänge 3 m
- Kurvenradius min. 0,9 m
- Trägerflanschbreite 66 – 220 mm
- Geeignet für Trägertyp I 140 – I 600
- Länge ca. 362 mm
- Breite/Tiefe ca. 277 mm
- Höhe ca. 208 mm
- Gewicht ca. 17 kg

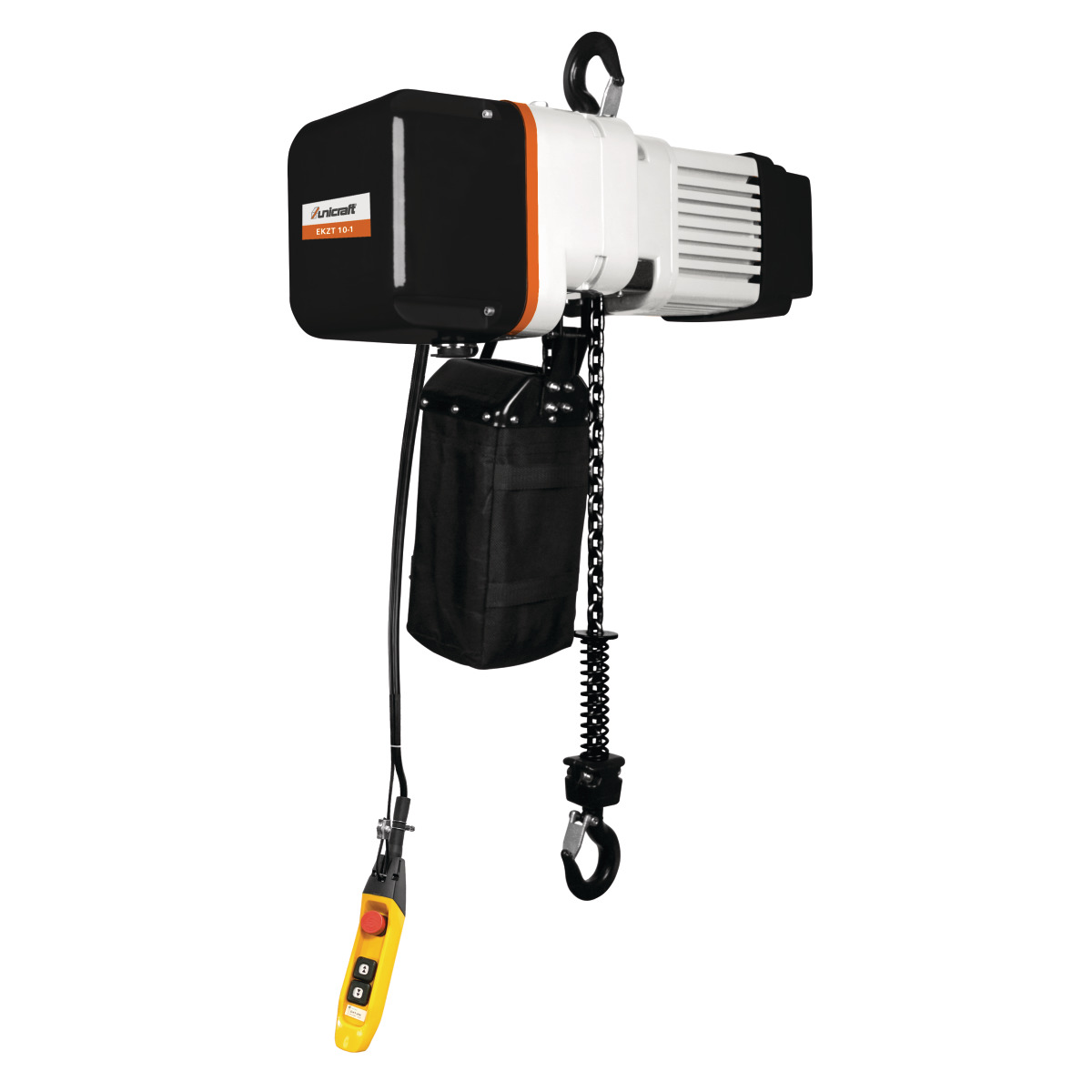

BESCHREIBUNG Elektrokettenzug EKZT 20-2:
- Triebwerksgruppe FEM/ISO 2m/M5 entspricht
1.600 Volllast-Lebensdauerstunden
- Lastketten Typ G80 nach DIN EN-818-7
- Siemens Elektrik
- Zwei Hubgeschwindigkeiten
- Aufhängung des Kettenzugs mittels Traghaken
- Überlastsicherung durch Rutschkupplung
- Integrierter Betriebsendschalter
- Sicheres Verstauen der Kette durch
serienmäßigen Kettenspeicher
- Bedienflasche vorgerüstet zum Anschluss und
zur Steuerung des optional passenden
Unicraft Elektrofahrwerks (Empfehlung beachten)
TECHNISCHE DATEN:
- Tragkraft 2 t
- Hubhöhe 6 m
- Hubgeschwindigkeit 2,6/0,95 m/min
- Aufnahmeleistung 1,4/0,46 kW
- Stromanschluss 400 V / 50 Hz
- Maße (LxBxH) 661 x 276 x 650 mm
- Gewicht 82 kg
- Kabellänge Steuereinheit 6 m
- Schutzart IP 54
- Anzahl Kettenstränge 2
Gesamt-Traglast beträgt abzüglich des Gewichtes von Haspelfahrwerk und Elektrokettenzug = ca. 1901kg.
Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
DIN EN ISO 12100-1:2010
- Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung
DIN EN ISO 15011:2014-09
- Krane-, Brücken- und Portalkrane; Deutsche Fassung EN 15011:2011+A1:2014
Prüfungen:
Der Portalkran ist gemäß den Bestimmungen der Betriebssicherheitsverantwortung sowie der DGVU Regel 100-500, Kapitel 2.8, vor der ersten Inbetriebnahme und nach Bedarf in Abständen von längstens 1 Jahr durch eine befähigte Person auf den betriebssicheren Zustand prüfen zu lassen. Eine Person kann als befähigt angesehen werden, wenn sie mindestens die Qualifikation aufweist, die bisher an den Sachkundigen gestellt wurden. Der Prüfumfang und die Prüffristen richten sich u.a. nach den Ergebnissen der durchzuführenden Gefährdungsbeurteilung.
Art, Umfang und Fristen der in der DGUV Regel 100-500 beschriebenen Prüfungen sind bisherige Praxis und entsprechen den Regeln der Technik. Die Prüfung ist im Wesentlichen eine Sicht- und Funktionsprüfung. Sie erstreckt sich auf die Prüfung des Zustandes der Bauteile und Einrichtungen, auf Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen und Vollständigkeit des Prüfbuches. Bei Einhaltung einer Prüffrist von längstens einem Jahr kann der Betreiber davon ausgehen, dass diese Frist ausreichend bemessen ist. Über die Prüfung des Portalkrans ist durch ein Prüfbuch Nachweis zu führen.
