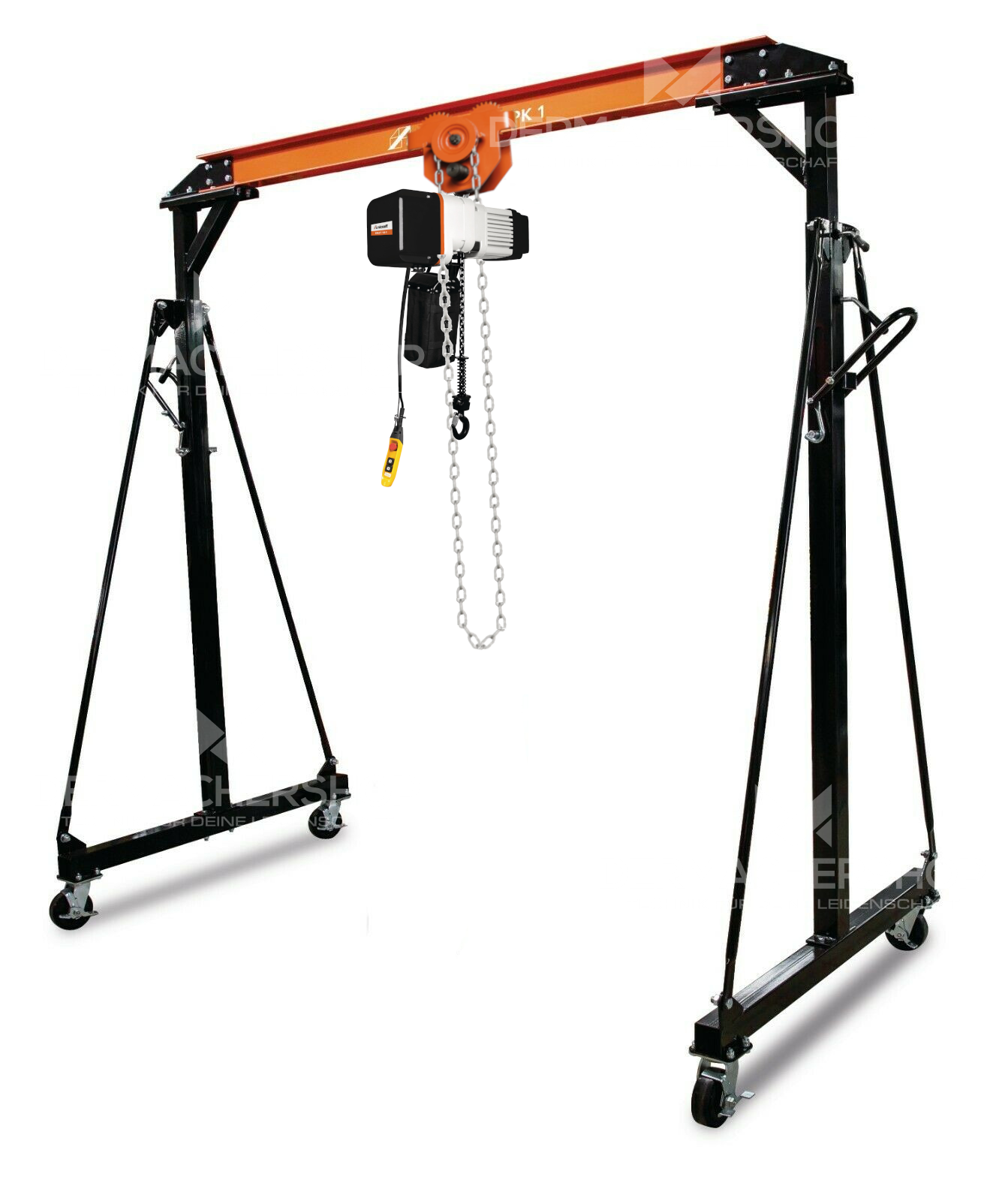

Mobiler Portalkran PK1 Kranportal inkl. Haspelfahrwerk und Elektrokettenzug 1000 kg
Mobiler Portalkran Unicraft PK1 inkl. Haspelfahrwerk und Elektrokettenzug 1000 kg
Geeignet zum Be- und Entladen, für Montage-,Reparatur- oder Lagerarbeiten auf ebenen und glatten Böden,
in Werkstätten und Hallen.
LIEFERUMFANG:
- 1 Portalkran Unicraft PK 1
- 1 Haspelfahrwerk Unicraft HFW 1
- 1 Elektro-Kettenzug Unicraft EKZT 10-1 S

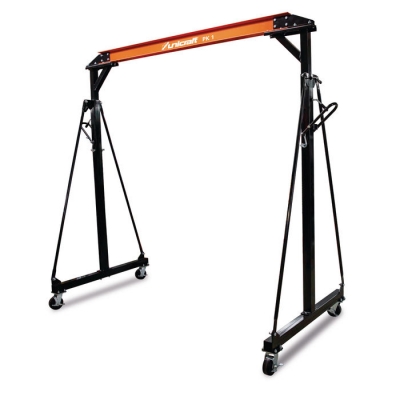

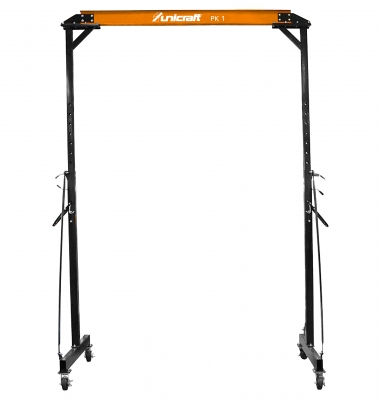

BESCHREIBUNG Portalkran PK 1:

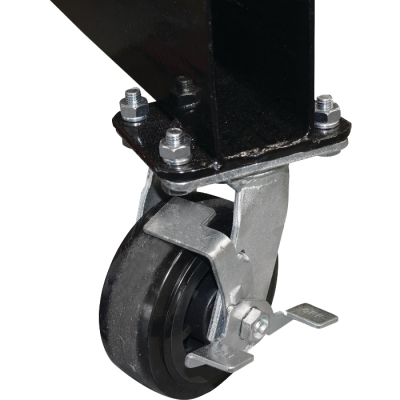

- Leichtes Verfahren und Aufstellen
durch vier Lenkrollen mit Feststellbremsen

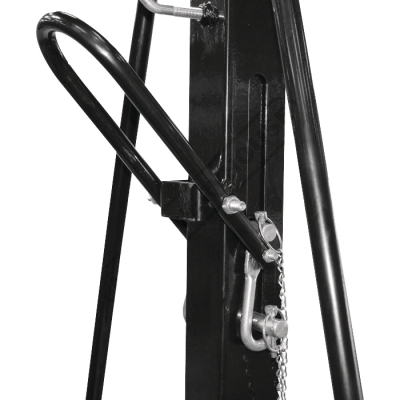

- Einfache und sichere Höhenverstellung
in unbelastetem Zustand über Hebel und
zwei Sicherungsbolzen je Trägerstütze

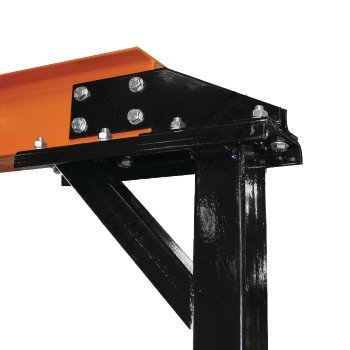

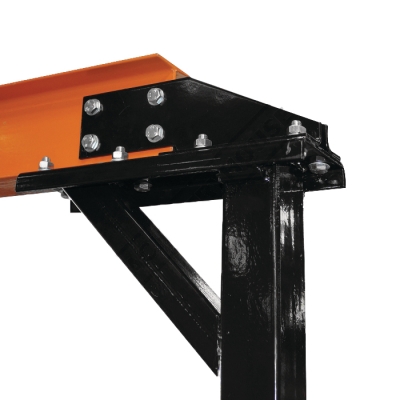

- Stabiler Stand und robuste, verwindungssteife
Bauweise durch zusätzliche Querverstrebungen

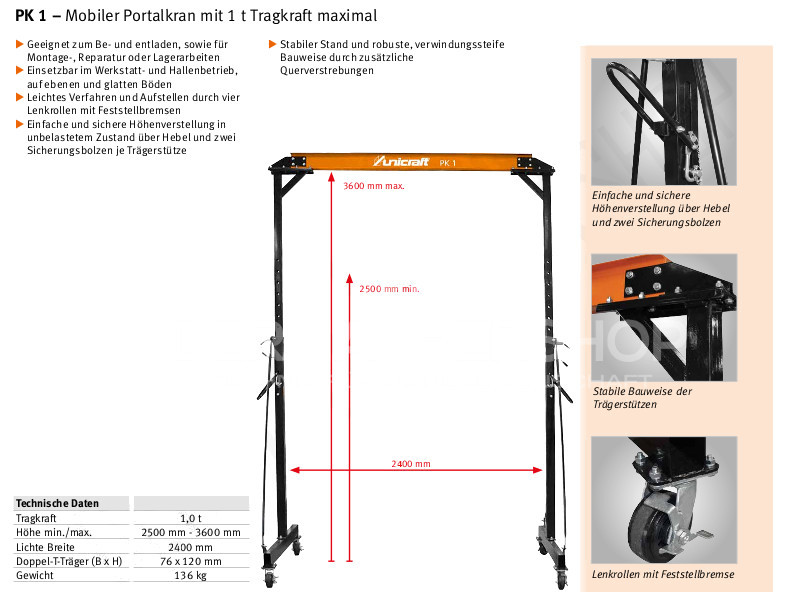

TECHNISCHE DATEN:
- Tragkraft 1 t
- Hubhöhe min. 2400 mm
- Hubhöhe max. 3600 mm
- Lichte Breite 2400 mm
- Abmessungen I-Träger 74 x 130 mm
Abmessungen und Gewicht
- Länge ca. 2500 mm
- Breite ca. 1200 mm
- Höhe ca. 2520 mm
- Gewicht ca. 128 kg

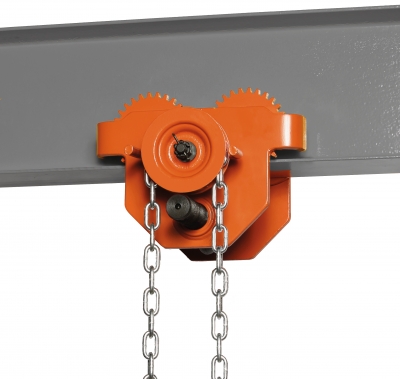

BESCHREIBUNG Haspelfahrwerk HFW 1:
- Kein seitliches Wandern auf der Traverse
durch zentrische Aufhängung des Flaschenzuges
- Einstellung auf die Trägerflanschbreite
erfolgt durch Ösentraverse mit Gegengewinde
- Serienmäßige Kippsicherung
- Niedrige Bauhöhe und kompakte Konstruktion
- Zum Einsatz an I-Trägern (DIN 1025-1)
- Ruhige Laufeigenschaft durch Kugellagerung
TECHNISCHE DATEN:
- Tragkraft 1 t
- Kettenlänge 3 m
- Kurvenradius min. 0,7 m
- Trägerflanschbreite 58 – 220 mm
- Geeignet für Trägertyp I 120 – I 600
Abmessungen und Gewicht
- Länge ca. 353,5 mm
- Breite/Tiefe ca. 238 mm
- Höhe ca. 183 mm
- Gewicht ca. 12,5 kg

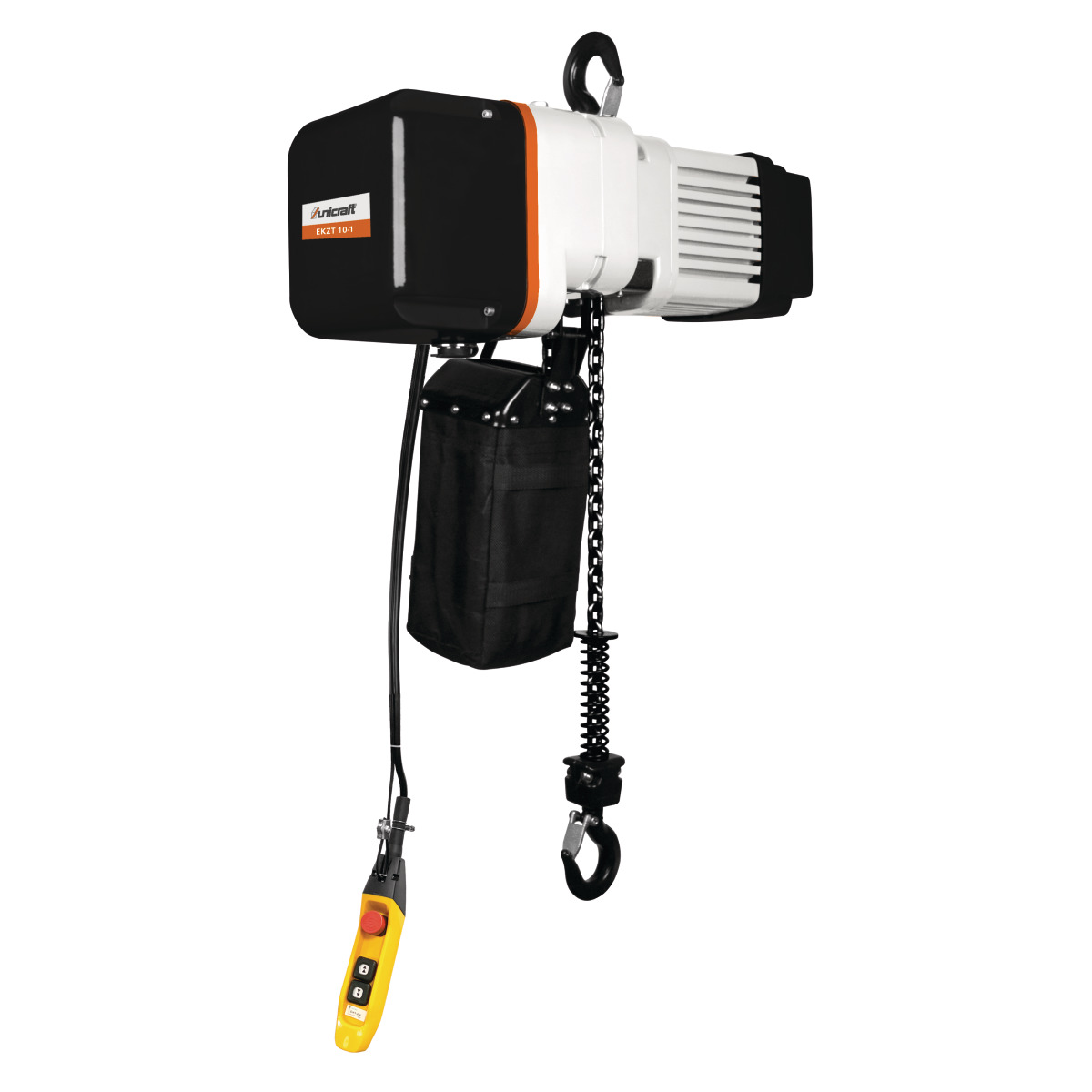

BESCHREIBUNG Elektrokettenzug EKZT 10-1 S:
- Aufhängung des Kettenzugs mittels Traghaken
- Überlastsicherung durch Rutschkupplung
- Integrierter Betriebsendschalter
- Sicheres Verstauen der Kette
durch serienmäßigen Kettenspeicher
- Triebwerksgruppe FEM/ISO 2m/M5 entspricht
1.600 Volllast-Lebensdauerstunden
- Lastketten Typ G80 nach DIN EN-818-7
- Siemens Elektrik
- Eine Hubgeschwindigkeit
- Dieser Kettenzug ist nicht mit den
elektrischen Fahrwerken kompatibel!
TECHNISCHE DATEN:
- Tragkraft 1 t
- Hub 6 m
- Hubgeschwindigkeit(en) 5.1 m/min
- Kabellänge Steuereinheit 6 m
- Anzahl Kettenstränge 1
Abmessungen und Gewicht
- Länge ca. 636 mm
- Breite/Tiefe ca. 275 mm
- Höhe ca. 460 mm
- Gewicht ca. 54,3 kg
Elektrische Daten
- Schutzart IP 54
- Aufnahmeleistung 1,4 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz
Gesamt-Traglast beträgt abzüglich des Gewichtes von Haspelfahrwerk und Elektrokettenzug = ca. 933 kg.
Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
Folgende harmonisierte Normen wurden angewandt:
DIN EN ISO 12100-1:2010
- Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung
DIN EN ISO 15011:2014-09
- Krane-, Brücken- und Portalkrane; Deutsche Fassung EN 15011:2011+A1:2014
Prüfungen:
Der Portalkran ist gemäß den Bestimmungen der Betriebssicherheitsverantwortung sowie der DGVU Regel 100-500, Kapitel 2.8, vor der ersten Inbetriebnahme und nach Bedarf in Abständen von längstens 1 Jahr durch eine befähigte Person auf den betriebssicheren Zustand prüfen zu lassen. Eine Person kann als befähigt angesehen werden, wenn sie mindestens die Qualifikation aufweist, die bisher an den Sachkundigen gestellt wurden. Der Prüfumfang und die Prüffristen richten sich u.a. nach den Ergebnissen der durchzuführenden Gefährdungsbeurteilung.
Art, Umfang und Fristen der in der DGUV Regel 100-500 beschriebenen Prüfungen sind bisherige Praxis und entsprechen den Regeln der Technik. Die Prüfung ist im Wesentlichen eine Sicht- und Funktionsprüfung. Sie erstreckt sich auf die Prüfung des Zustandes der Bauteile und Einrichtungen, auf Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen und Vollständigkeit des Prüfbuches. Bei Einhaltung einer Prüffrist von längstens einem Jahr kann der Betreiber davon ausgehen, dass diese Frist ausreichend bemessen ist. Über die Prüfung des Portalkrans ist durch ein Prüfbuch Nachweis zu führen.
DIN EN ISO 12100-1:2010
- Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung
DIN EN ISO 15011:2014-09
- Krane-, Brücken- und Portalkrane; Deutsche Fassung EN 15011:2011+A1:2014
Prüfungen:
Der Portalkran ist gemäß den Bestimmungen der Betriebssicherheitsverantwortung sowie der DGVU Regel 100-500, Kapitel 2.8, vor der ersten Inbetriebnahme und nach Bedarf in Abständen von längstens 1 Jahr durch eine befähigte Person auf den betriebssicheren Zustand prüfen zu lassen. Eine Person kann als befähigt angesehen werden, wenn sie mindestens die Qualifikation aufweist, die bisher an den Sachkundigen gestellt wurden. Der Prüfumfang und die Prüffristen richten sich u.a. nach den Ergebnissen der durchzuführenden Gefährdungsbeurteilung.
Art, Umfang und Fristen der in der DGUV Regel 100-500 beschriebenen Prüfungen sind bisherige Praxis und entsprechen den Regeln der Technik. Die Prüfung ist im Wesentlichen eine Sicht- und Funktionsprüfung. Sie erstreckt sich auf die Prüfung des Zustandes der Bauteile und Einrichtungen, auf Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen und Vollständigkeit des Prüfbuches. Bei Einhaltung einer Prüffrist von längstens einem Jahr kann der Betreiber davon ausgehen, dass diese Frist ausreichend bemessen ist. Über die Prüfung des Portalkrans ist durch ein Prüfbuch Nachweis zu führen.
