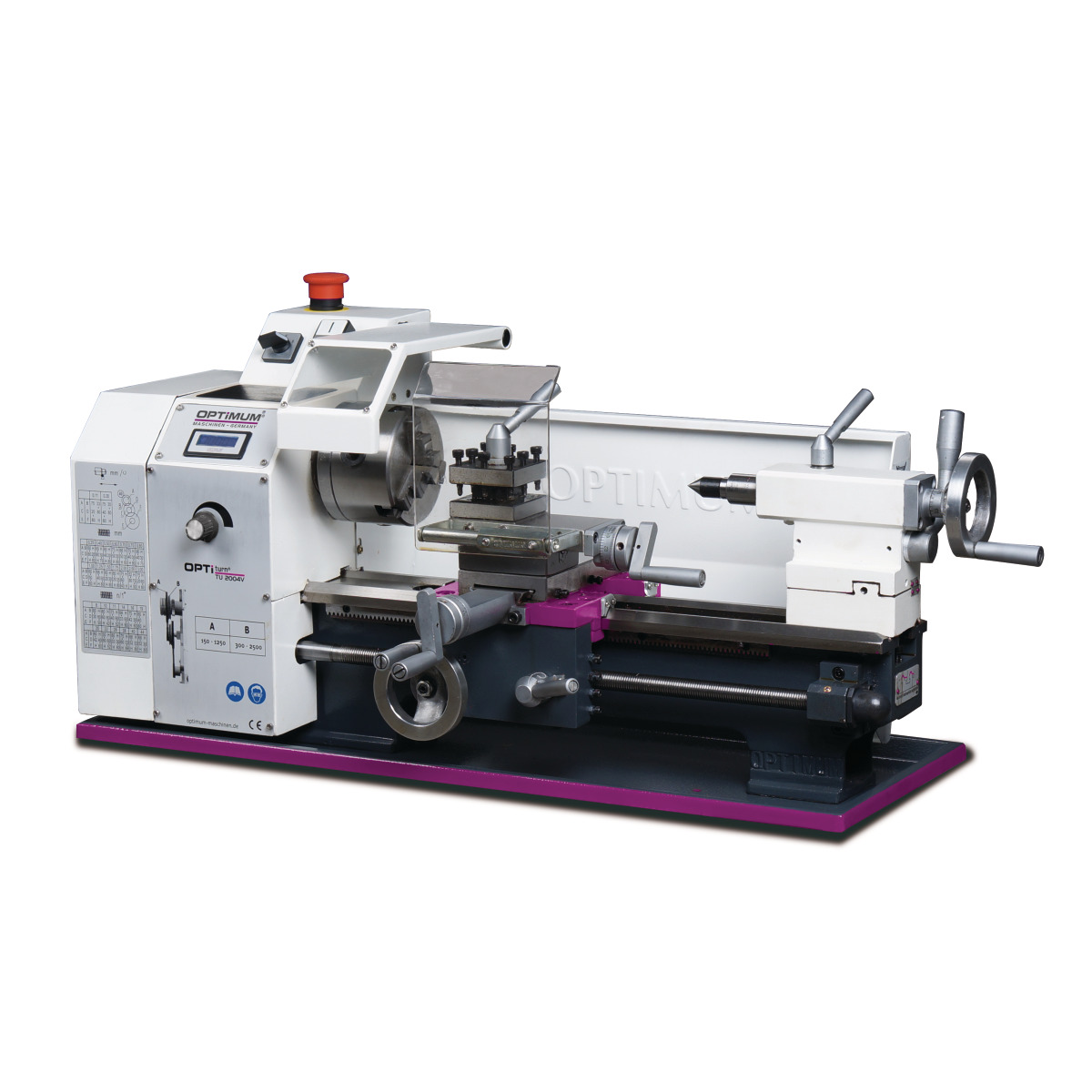

Modellbau-Drehmaschine Optimum OPTIturn TU 2004V
Mit elektronisch regelbarer Drehzahl und digitaler Drehzahlanzeige.
BESCHREIBUNG:
- Präzise Verarbeitung
- Stark verripptes Prismenbett aus Stahlguss,
induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Gehärtete Spindelnase (DIN 6350)
- Garantierte Rundlaufgenauigkeit der Spindelnase
besser als 0,009 mm
- Automatischer Längs- /Leitspindelantrieb
- Rollgewalzte Trapezgewinde der Leitspindel
- Leitspindel in zwei Sinterlagern gelagert
- Längs -, Plan - und Oberschlitten

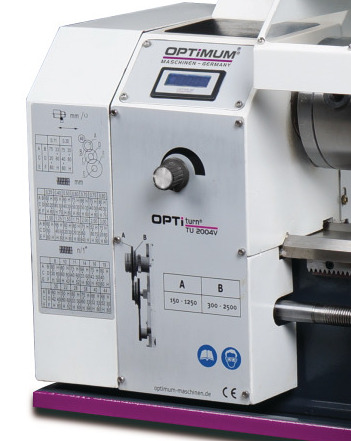

- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren
präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Zylindrische Zentrieraufnahme
- Gehärtete Spindelnase mit Ø 21 mm Spindelbohrung
- Drehfutter Rundlaufgenauigkeit besser als 0,04 mm

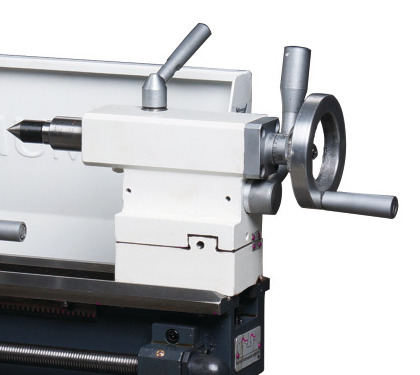

- Reitstock zum Kegeldrehen verstellbar
- Reitstock-Pinole und Handrad
mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und
werkzeuglose Verstellung mittels Klemmhebel
- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselradgetriebe

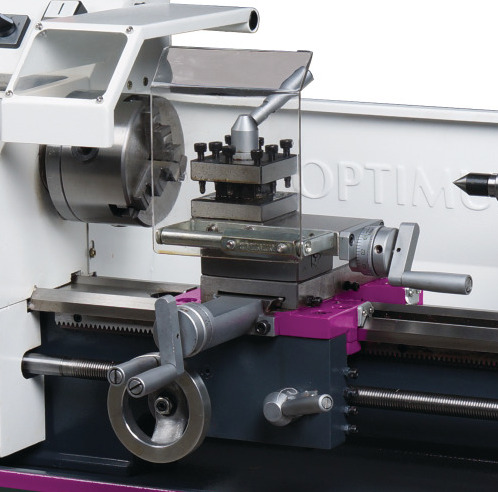

- Vierfach-Stahlhalter, drehbar
- Wechselzahnräder-Satz im Standardlieferumfang
ermöglicht großen Gewindeschneidbereich
- Dreibacken-Drehfutter im Standardlieferumfang
- EMV-Filterklasse C1
TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 830 mm
- Breite/Tiefe ca. 425 mm
- Höhe ca. 360 mm
- Gewicht ca. 65 kg
Arbeitsbereiche
- Spitzenhöhe 100 mm
- Spitzenweite 300 mm
- Umlaufdurchmesser über Planschlitten 110 mm
- Bettbreite 100 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche 2
- Drehzahlbereich 150 – 2500 min¯¹
- Steuerung der Drehzahlregelung elektronisch regelbar
Elektrische Daten
- Anschlussspannung 230 V
- Leistung Antriebsmotor 0,6 kW
- Netzfrequenz 50 Hz
Normen und Zulassungen
- Norm DIN EN 55011
- EMV-Klasse C1
Reitstock
- Aufnahme MK 2
- Pinolenhub 65 mm
Spindel
- Spindelbohrung/Stangendurchlass Durchmesser 21 mm
- Spindelkonus MK 3
- Futterdurchlass Durchmesser 20 mm
- Stahlhalter Aufnahmehöhe max. 12 mm
Steigungen
- Steigung Metrisch 0,25 – 3 mm/U
- Anzahl der Steigungen Metrisch 14
- Steigung Zoll 44 – 8 Gg/1"
- Anzahl der Steigungen Zoll 12
Verfahrweg
- Verfahrweg Oberschlitten 55 mm
- Verfahrweg Planschlitten 75 mm
- Verfahrweg Bettschlitten 300 mm
Vorschub
- Vorschubbereich längs 0,1 – 0,2 mm/U
- Anzahl der Vorschübe längs 2
LIEFERUMFANG:
- 1 Drehmaschine OPTIturn TU 2004V
Inklusive:
- 1 Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
- 1 Feste Zentrierspitze MK 2 und MK 3
- 1 Spritzwand
- 1 Spänewanne
- 1 Wechselräder-Satz
- 1 Vierfach-Stahlhalter
- 1 Bedienwerkzeug
