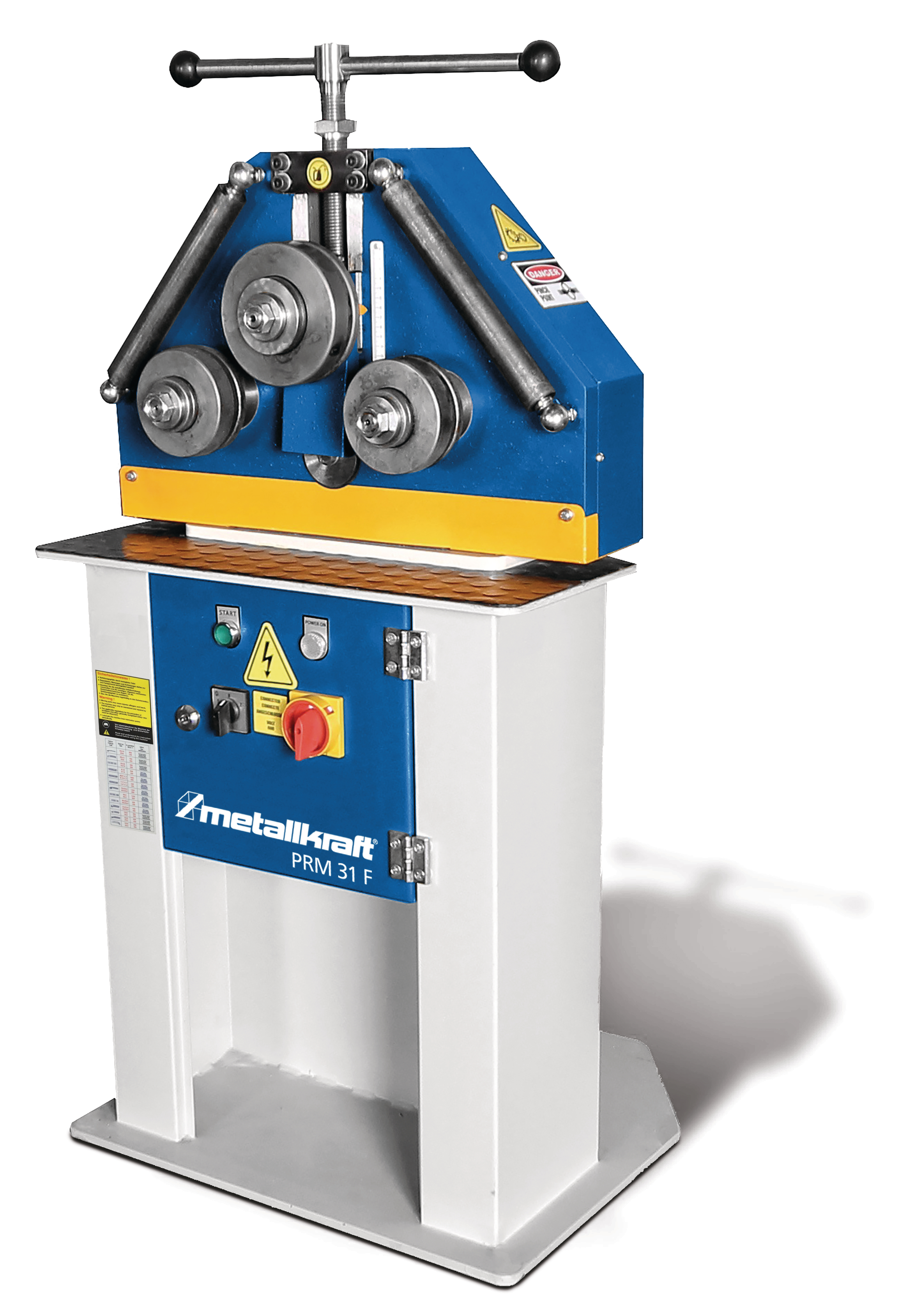

Motorische Ringbiegemaschine Metallkraft PRM 31 F

Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial.


BESCHREIBUNG:
- schwere Schweißkonstruktion aus Stahl
- horizontale und vertikale Arbeitsmöglichkeit
- untere Walzen direkt, motorisch angetrieben
- Walzen sind gehärtet
- Wellen aus Spezialstahl, gehärtet und geschliffen
- Zustellung über obere Walze
- seitliche Richtrollen, stufenlos verstellbar
- 2 angetriebene Rollen
- kraftvoller 400 V Motor
- Links-/Rechtslauf mittels Fußpedal
- Mobiles Steuerpult mit Fußbedienung

Sonderzubehör (optional auf Anfrage)
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
- Einrichtung zum Verdrehen von Stäben
- Spiralbiegewerkzeug


TECHNISCHE DATEN:
Abmessungen und Gewicht
- Länge ca. 600 mm
- Breite/Tiefe ca. 800 mm
- Höhe ca. 1450 mm
- Gewicht ca. 220 kg

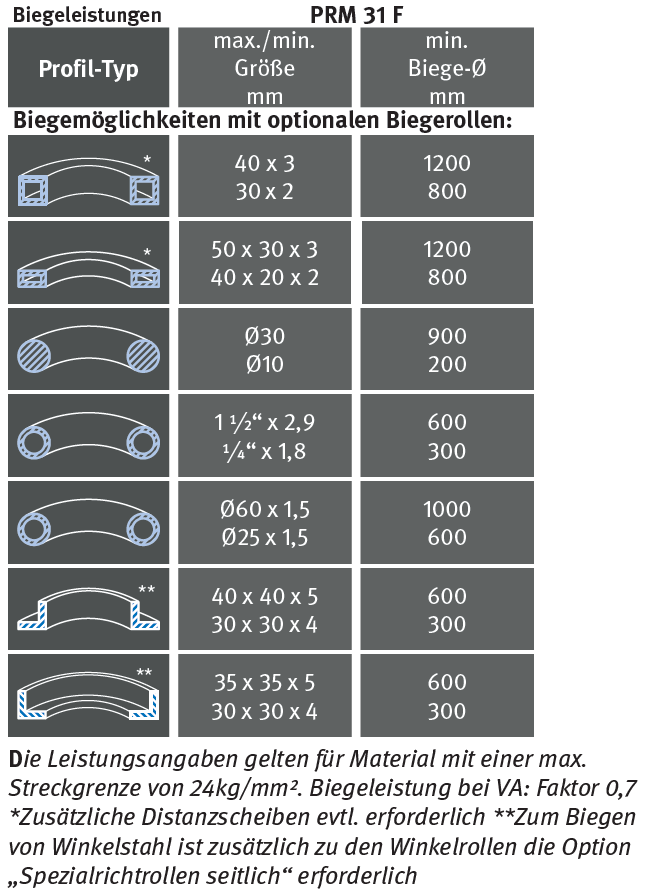

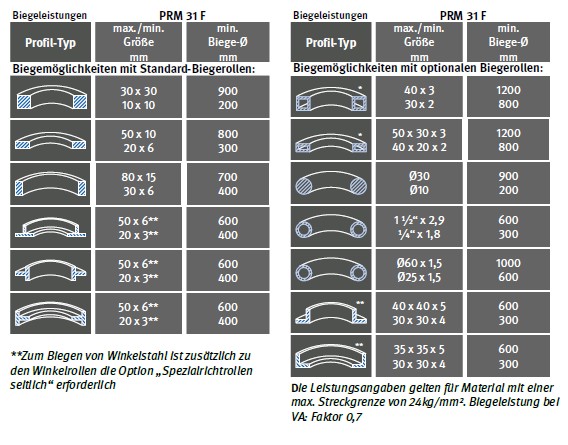

Biegeleistungen Profil-Typ (mit optionalen Biegerollen auf Anfrage)
- Quadratrohr Abmessungen [1] 40 x 3 mm
- Quadratrohr min. Biege-Ø [1] 1200 mm
- Quadratrohr Abmessungen [2] 30 x 2 mm
- Quadratrohr min. Biege-Ø [2] 800 mm
- Rechteckrohr schwere Achse Abmessungen [1] 50 x 30 x 3 mm
- Rechteckrohr schwere Achse min. Biege-Ø [1] 1200 mm
- Rechteckrohr schwere Achse Abmessungen [2] 40 x 20 x 2 mm
- Rechteckrohr schwere Achse min. Biege-Ø [2] 800 mm
- Rundrohr Abmessungen [1] 38,1 x 2,9 mm
- Rundrohr min. Biege-Ø [1] 600 mm
- Rundrohr Abmessungen [2] 6,35 x 1,8 mm
- Rundrohr min. Biege-Ø [2] 300 mm
- Rundes Profil Abmessungen [1] 30 mm
- Rundes Profil min. Biege-Ø [1] 900 mm
- Rundes Profil Abmessungen [2] 10 mm
- Rundes Profil min. Biege-Ø [2] 200 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1] 40 x 40 x 5 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1] 600 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [2] 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [2] 300 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1] 35 x 35 x 5 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1] 600 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [2] 30 x 30 x 4 mm

Erläuterung zu Biegeleistungen Profil-Typ optional Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7

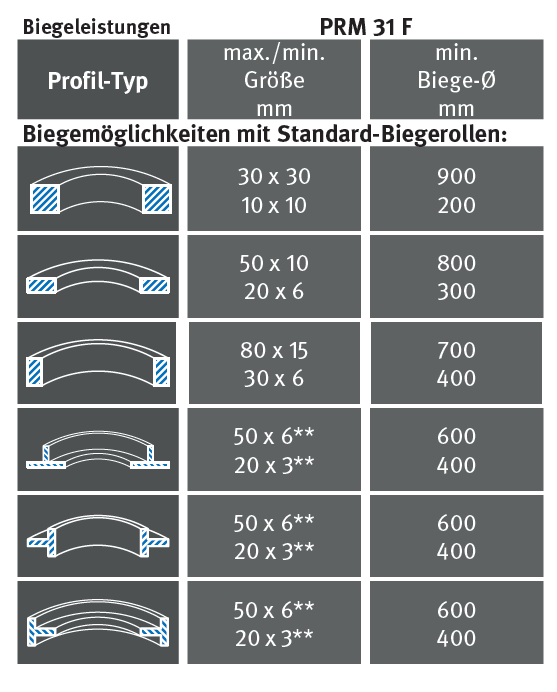

Biegeleistungen Profil-Typ Standard
- Vierkantmaterial Abmessungen [1] 30 mm
- Vierkantmaterial min. Biege-Ø [1] 900 mm
- Vierkantmaterial Abmessungen [2] 10 mm
- Vierkantmaterial min. Biege-Ø [2] 200 mm
- Flachmaterial leichte Achse Abmessungen [1] 80 x 15 mm
- Flachmaterial leichte Achse min. Biege-Ø [1] 700 mm
- Flachmaterial leichte Achse Abmessungen [2] 30 x 6 mm
- Flachmaterial leichte Achse min. Biege-Ø [2] 400 mm
- Flachmaterial schwere Achse Abmessungen [1] 50 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1] 800 mm
- Flachmaterial schwere Achse Abmessungen [2] 20 x 6 mm
- Flachmaterial schwere Achse min. Biege-Ø [2] 300 mm
- T-Profil Steg oben Abmessungen [1] 50 x 6 mm
- T-Profil Steg oben min. Biege-Ø [1] 600 mm
- T-Profil Steg oben Abmessungen [2] 20 x 3 mm
- T-Profil Steg oben min. Biege-Ø [2] 400 mm

Erläuterung zu T-Profil Steg oben Zusätzliche Distanzscheiben evtl. erforderlich

- T-Profil Steg außen Abmessungen [1] 50 x 6 mm
- T-Profil Steg außen min. Biege-Ø [1] 600 mm
- T-Profil Steg außen Abmessungen [2] 20 x 3 mm
- T-Profil Steg außen min. Biege-Ø [2] 400 mm
- T-Profil Steg innen Abmessungen [1] 50 x 6 mm
- T-Profil Steg innen min. Biege-Ø [1] 600 mm
- T-Profil Steg innen Abmessungen [2] 20 x 3 mm
- T-Profil Steg innen min. Biege-Ø [2] 400 mm
- UPN-Profil Schenkel außen Abmessungen [1] U50x25 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1] 600 mm
- UPN-Profil Schenkel außen Abmessungen [2] U30x15 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2] 400 mm
- UPN-Profil Schenkel innen Abmessungen [1] U50x25 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1] 600 mm
- UPN-Profil Schenkel innen Abmessungen [2] U30x15 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2] 400 mm

Erläuterung zu Biegeleistungen Profil-Typ Standard Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7

Elektrische Daten
- Leistung Antriebsmotor 0,75 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Maschinendaten
- Wellendurchmesser oben 30 mm
- Wellendurchmesser unten 30 mm
- Walzendurchmesser oben 148 mm
- Walzendurchmesser unten 118 mm
- Geschwindigkeit 4 m/min


LIEFERUMFANG:
- 1 Motorische Ringbiegemaschine PRM 31 F
Inklusive:
- 1 Satz Standard Biegerollen
- 1 mobiles Fußpedal für Links-Rechtslauf mit Notaus
- 1 Satz Richtrollen
- 1 Unterbau


Optionale Biegerollen (gegen Aufpreis): (Gern können Sie uns für ein individuelles Angebot kontaktieren.)




Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
