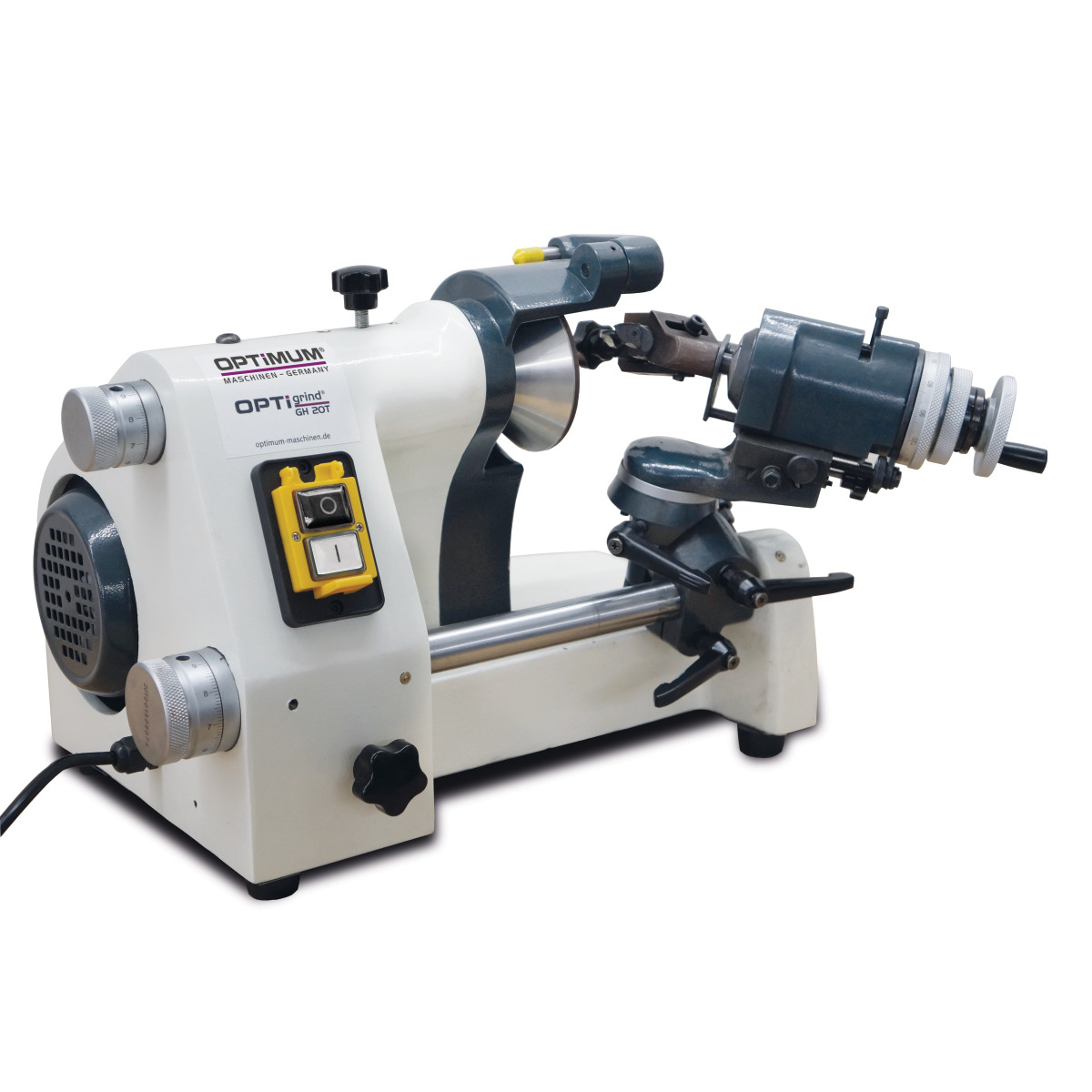

Stichel- und Werkzeugschleifmaschine Optimum OPTIgrind GH 20 T

Vielseitig einsetzbar für verschiedene Werkzeuggeometrien.


BESCHREIBUNG:
- Universell einsetzbar durch vielseitige
  Schwenk- und Einstellmöglichkeiten
- Viele Schwenk- und Einstellmöglichkeiten
  zum Herstellen von Gravierstichel
- (zylindrisch, zentrisch, kegelig)
- Zum Schleifen von Stempeln, Spiralbohrern,
  Elektroden, Drehmeißeln, Zentrierspitzen usw.
- Hohe Präzision durch robusten Maschinenkörper
  und vibrationsfrei angetriebene Präzisionsschleifspindel
- Einfache Handhabung und Bedienung

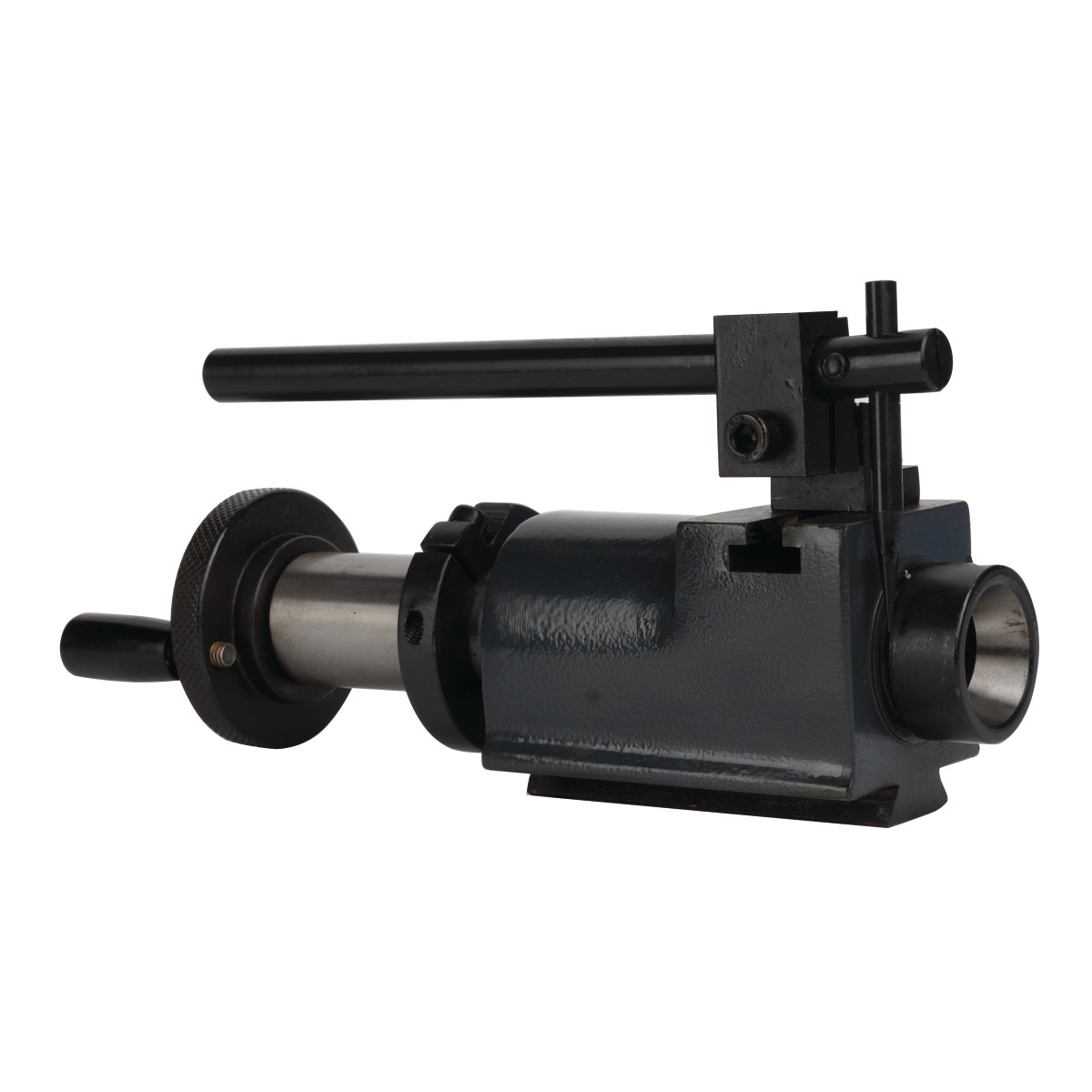

- Indexkopf mit 24 Rastpositionen
- Einstellbare Abziehvorrichtung


TECHNISCHE DATEN:
- Drehzahl Schleifscheibe, Diamant 5000 min¯¹
- Schleifgeschwindigkeit max. 35 m/s
- Drehzahl Motor 2750 min¯¹
- Verfahrweg Werkzeughalter 140 mm
- Feineinstellung Werkzeughalter 18 mm
- Feineinstellung Längsachse 6 mm
- Einstellbare Winkel vertikal /rückseitig 0 40 °
- Einstellbare Winkel horizontal / Kegelschleifen 0 180 °
- Einstellbare Winkel negativ 0 52 °
- Rasteinstellung Drehwinkel 22 x 15 / 180 °
- Spannbereich 1 12 mm
- Spannzangentyp 385E (5C) , DIN 6341

  Erläuterung Rasteinstellung Drehwinkel Zwei Raststellungen für Bohrer nachschleifen belegt

Abmessungen und Gewicht
- Länge ca. 350 mm
- Breite/Tiefe ca. 450 mm
- Höhe ca. 340 mm
- Gewicht ca. 45 kg

Elektrische Daten
- Leistung Antriebsmotor 0,37 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz


LIEFERUMFANG:
- 1 Stichel- und Werkzeugschleifmaschine OPTIgrind GH 20 T
inklusive:

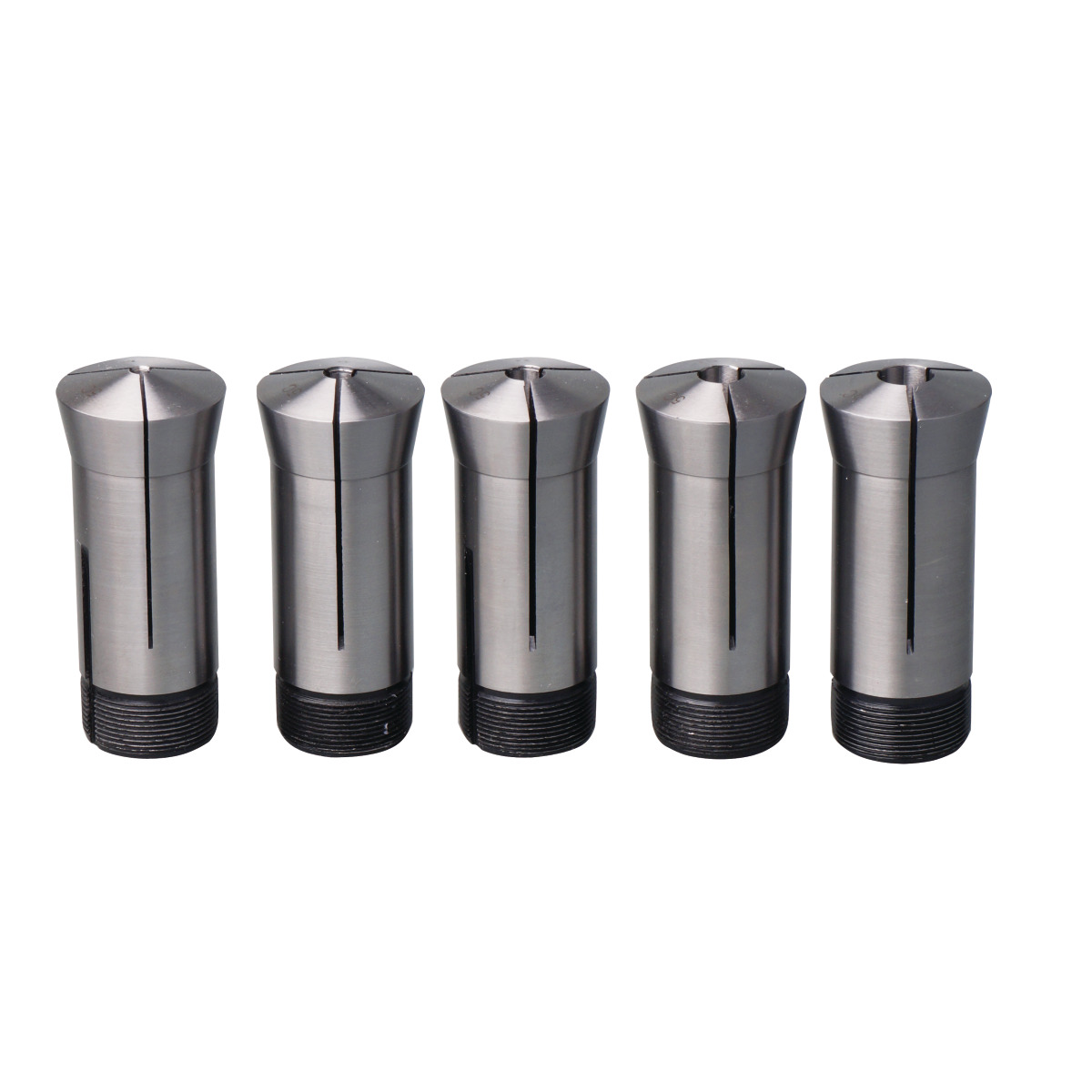

- Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
  Größen Ø 4/6/8/10/12 mm

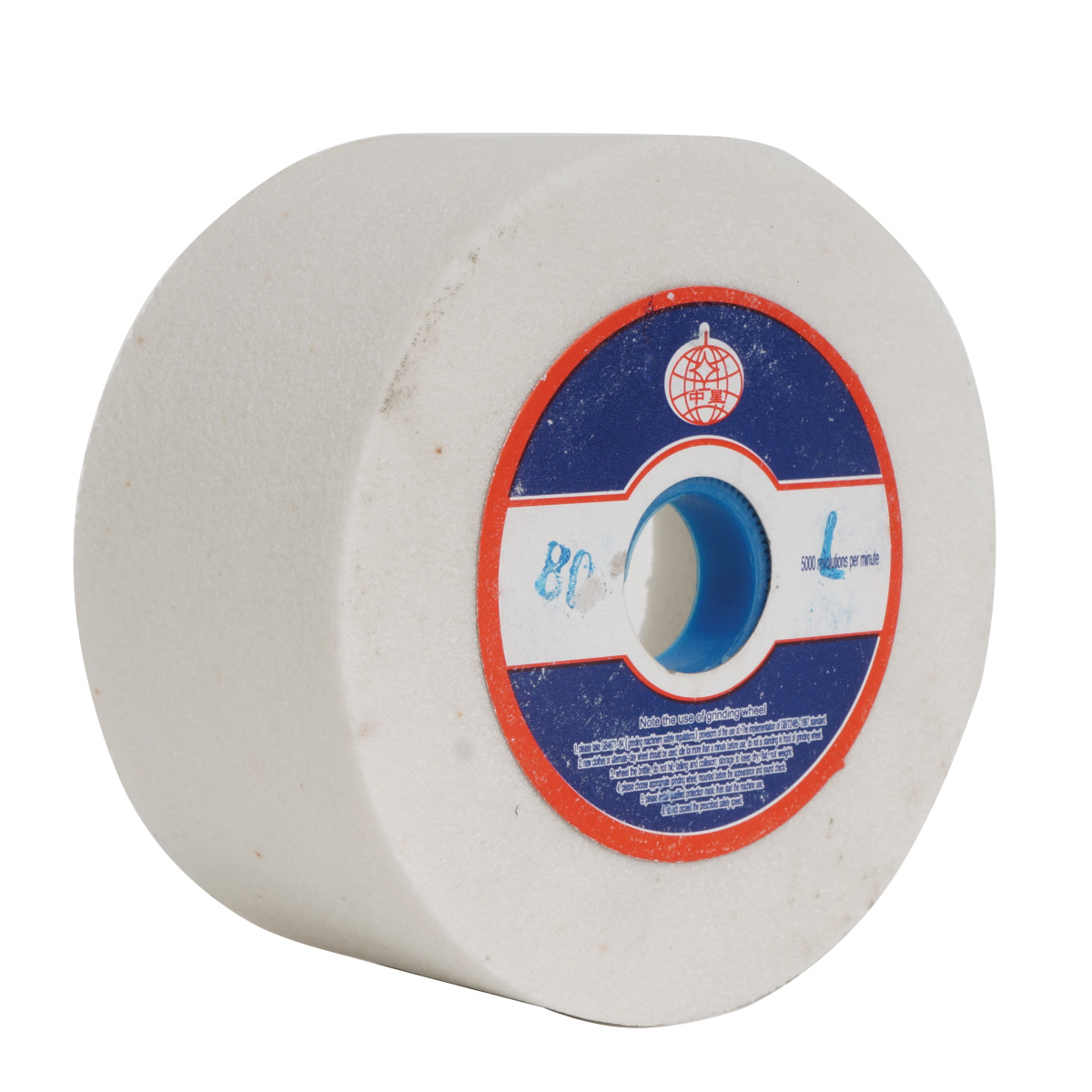

- 1 Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm
- 1 Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

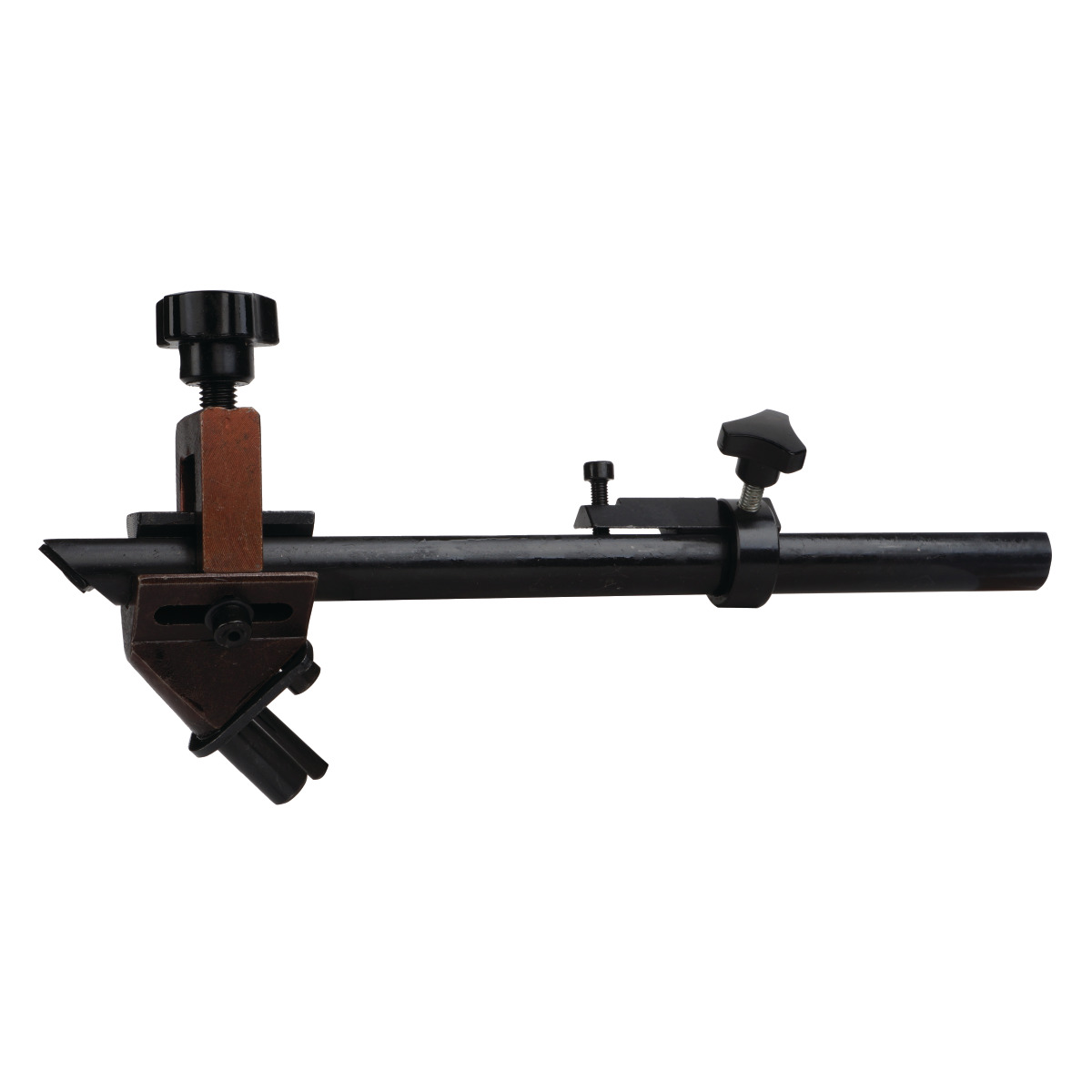

- 1 Vorrichtung zum Nachschleifen von Drehstählen
- 1 Vorrichtung zum Nachschleifen von Schaftfräsern
- 1 Vorrichtung zum Nachschleifen von Spiralbohrern

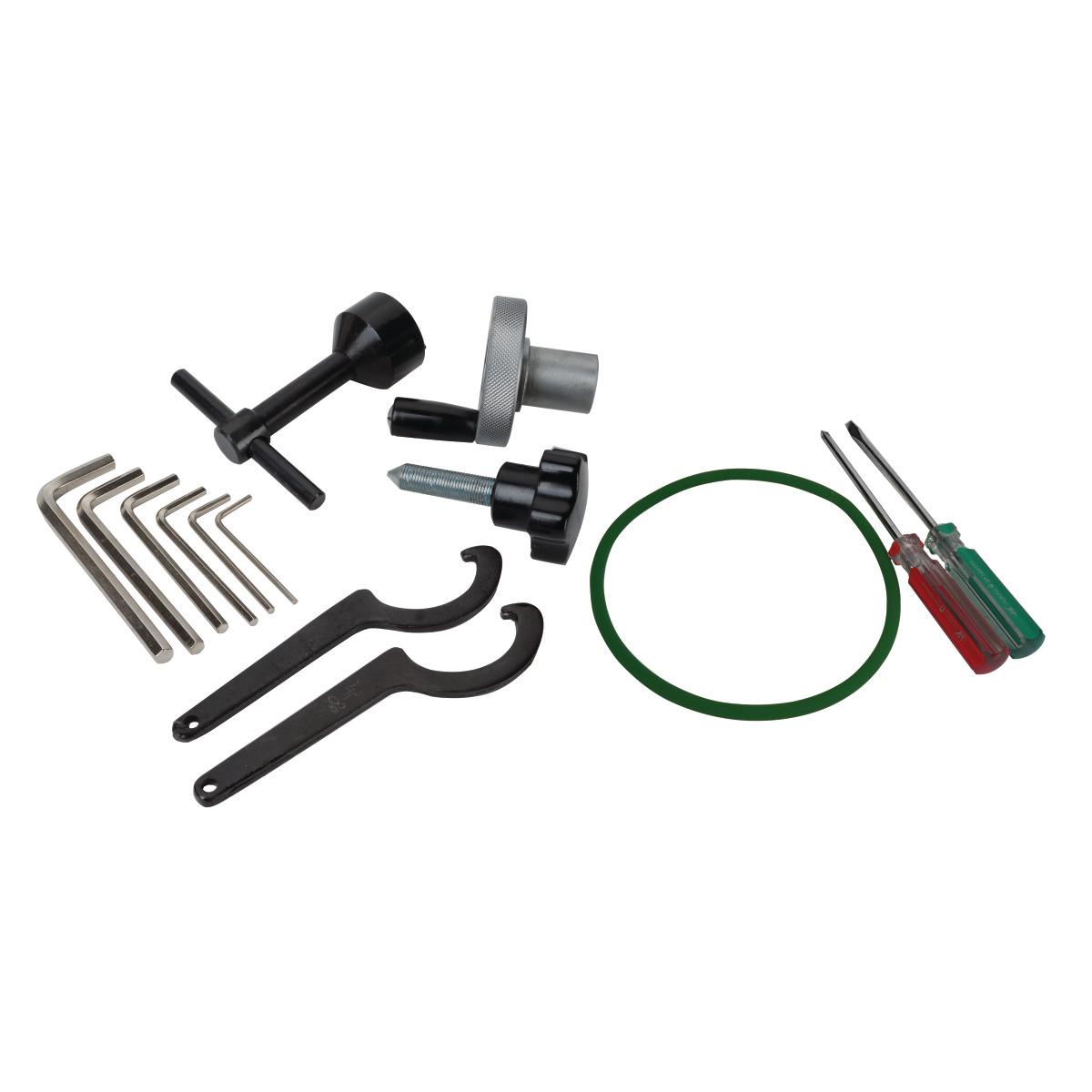

- 1 Bedienwerkzeug
