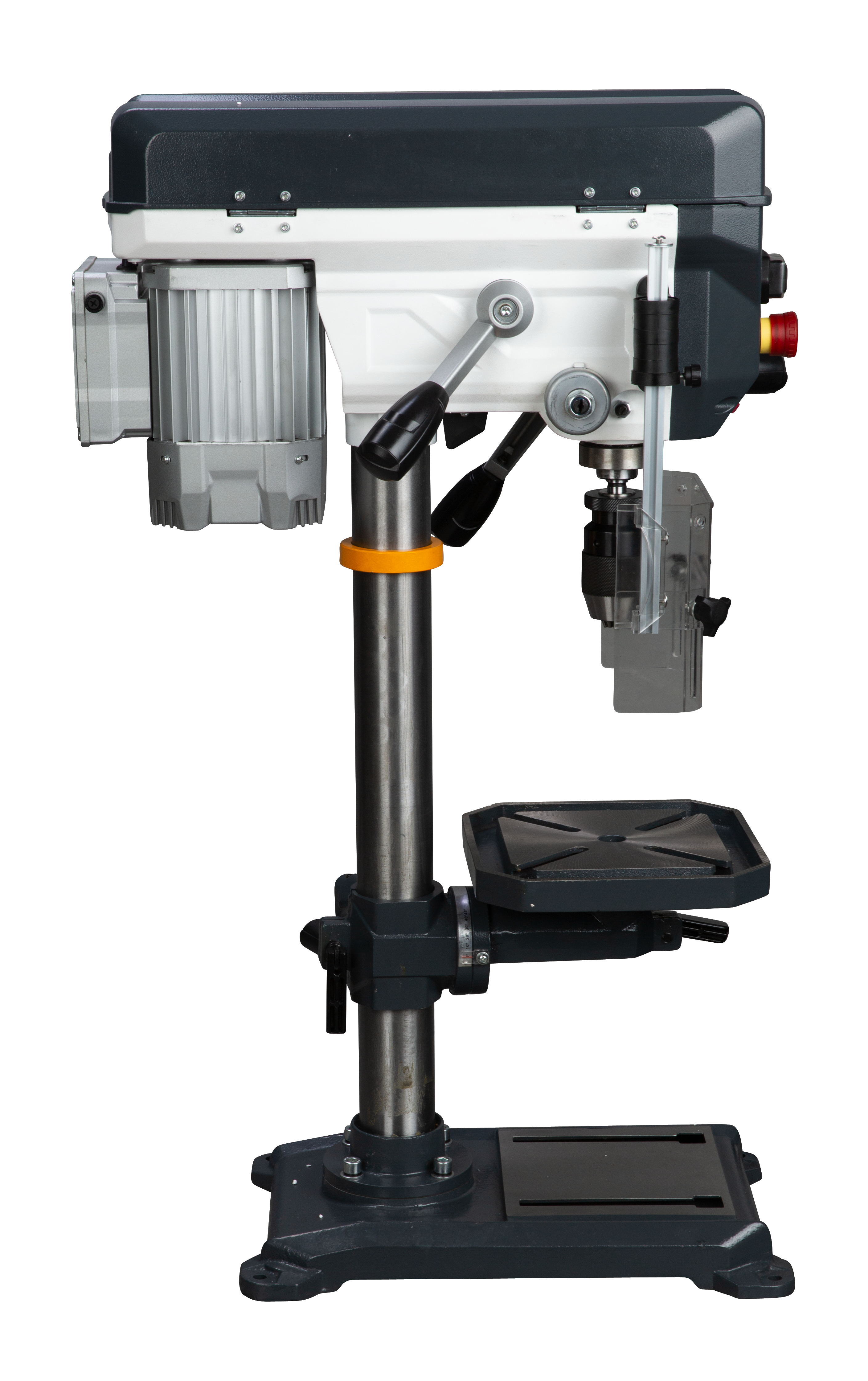

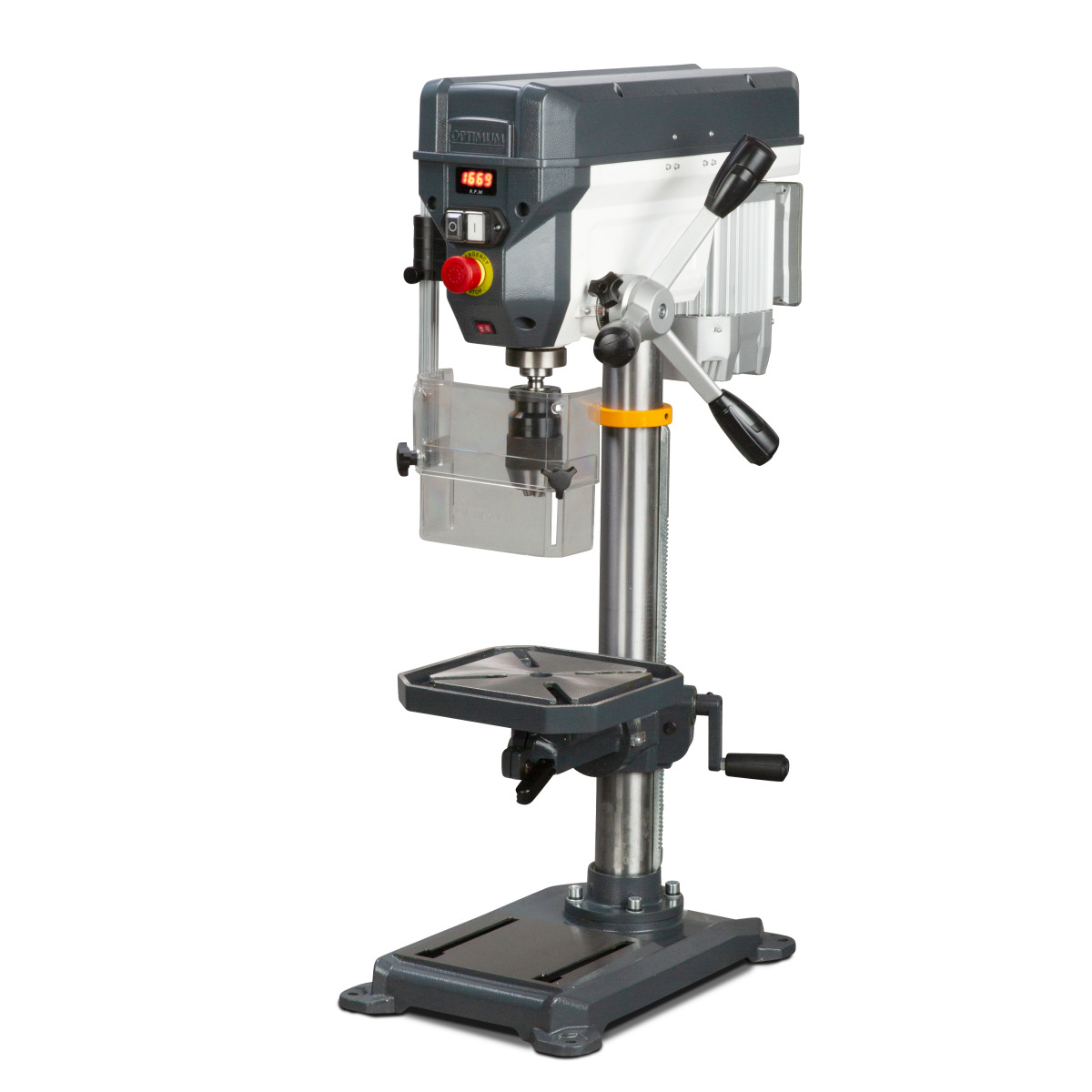

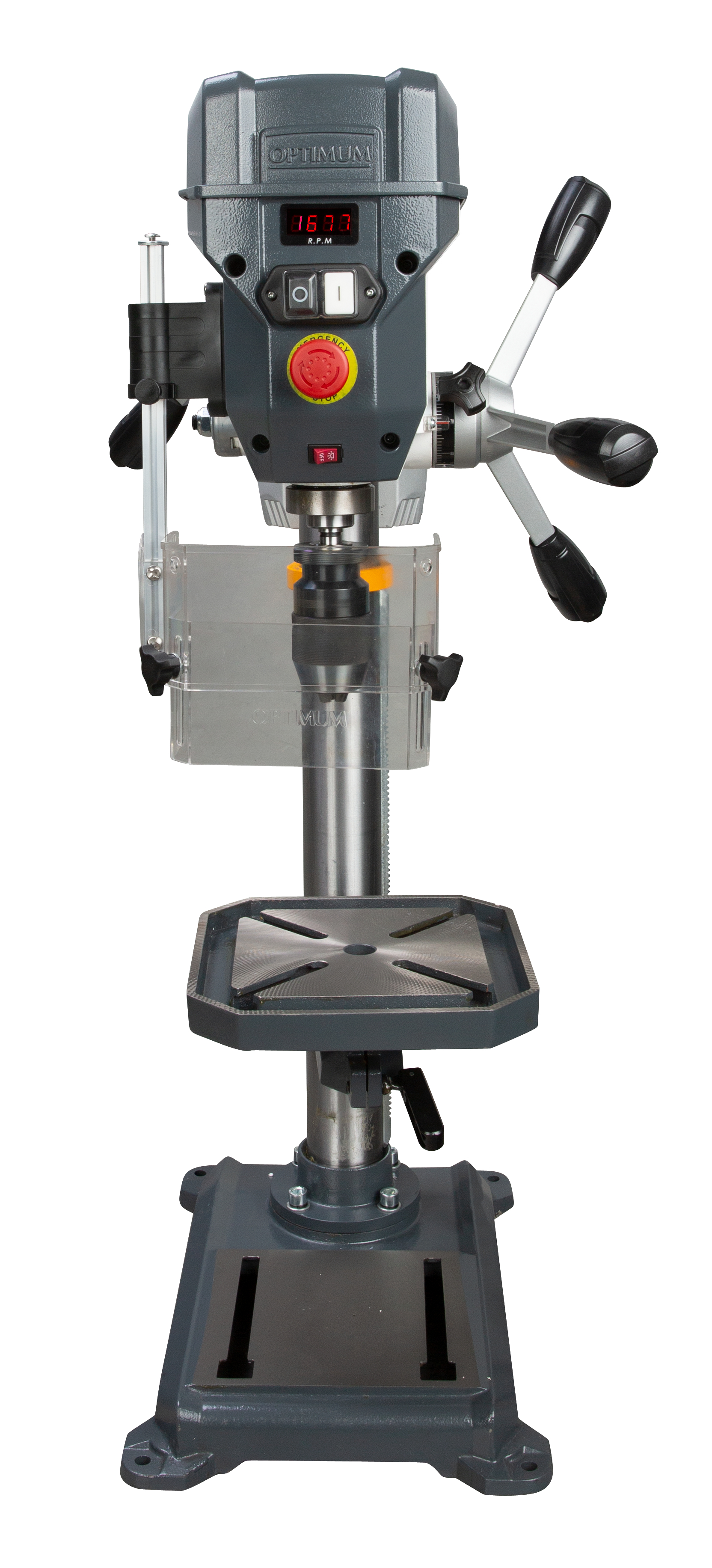

Tischbohrmaschine OPTIdrill DQ 20V (230V) mit Vario-Antrieb
Tischbohrmaschine Optimum OPTIdrill DQ 20V (230V)
Preiswerte Tischbohrmaschine mit Vario-Antrieb.BESCHREIBUNG:
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54
- Separater Not-Halt-Schlagschalter
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit
kleiner als 0,03 mm in der Bohrspindel gemessen

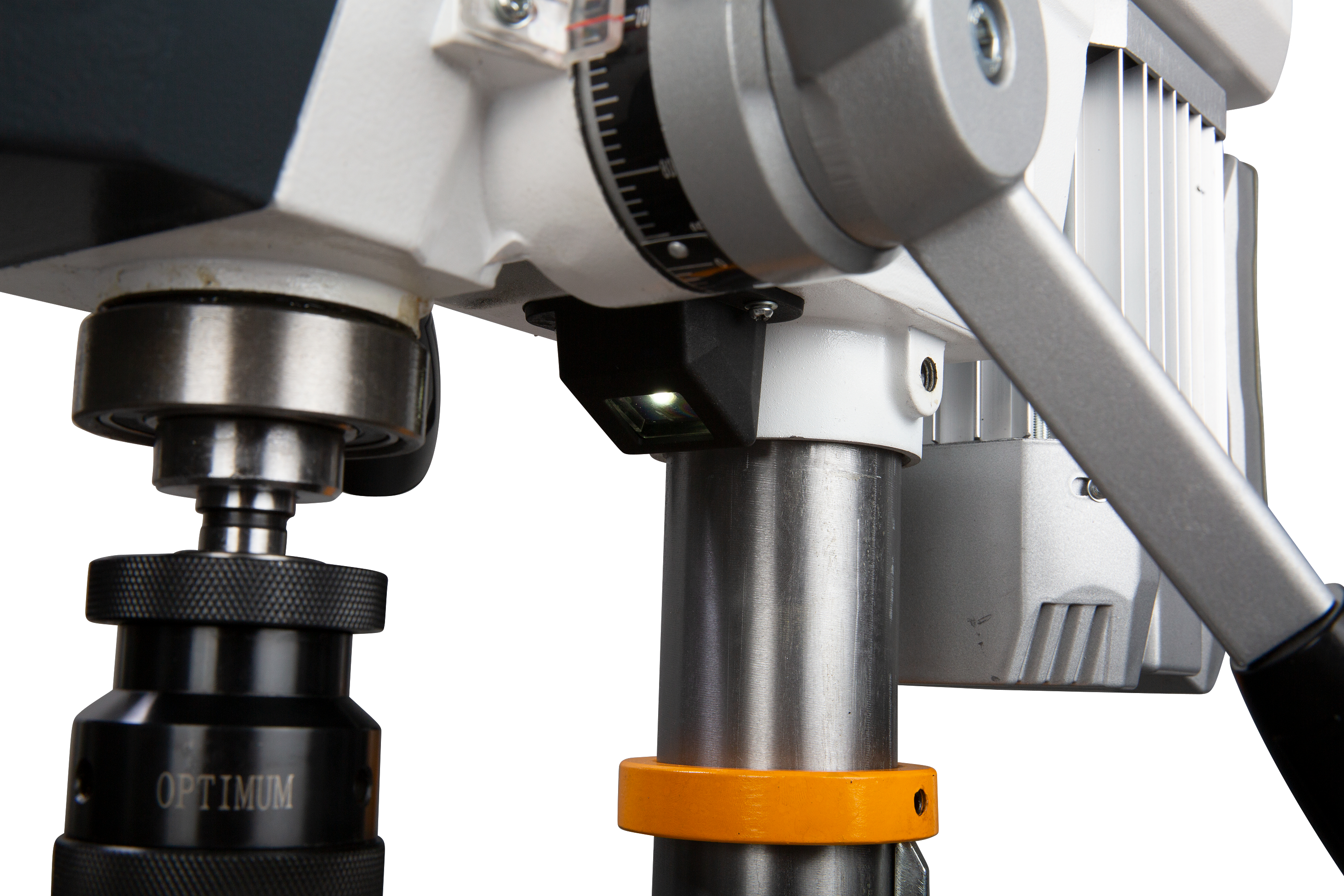

- Bohrspindel mit Präzisionskugellagern
- OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
- Präzise gearbeiteter, stabiler Bohrtisch
mit 2 diagonal verlaufenden T-Nuten
und umlaufender Kühlwasserrinne

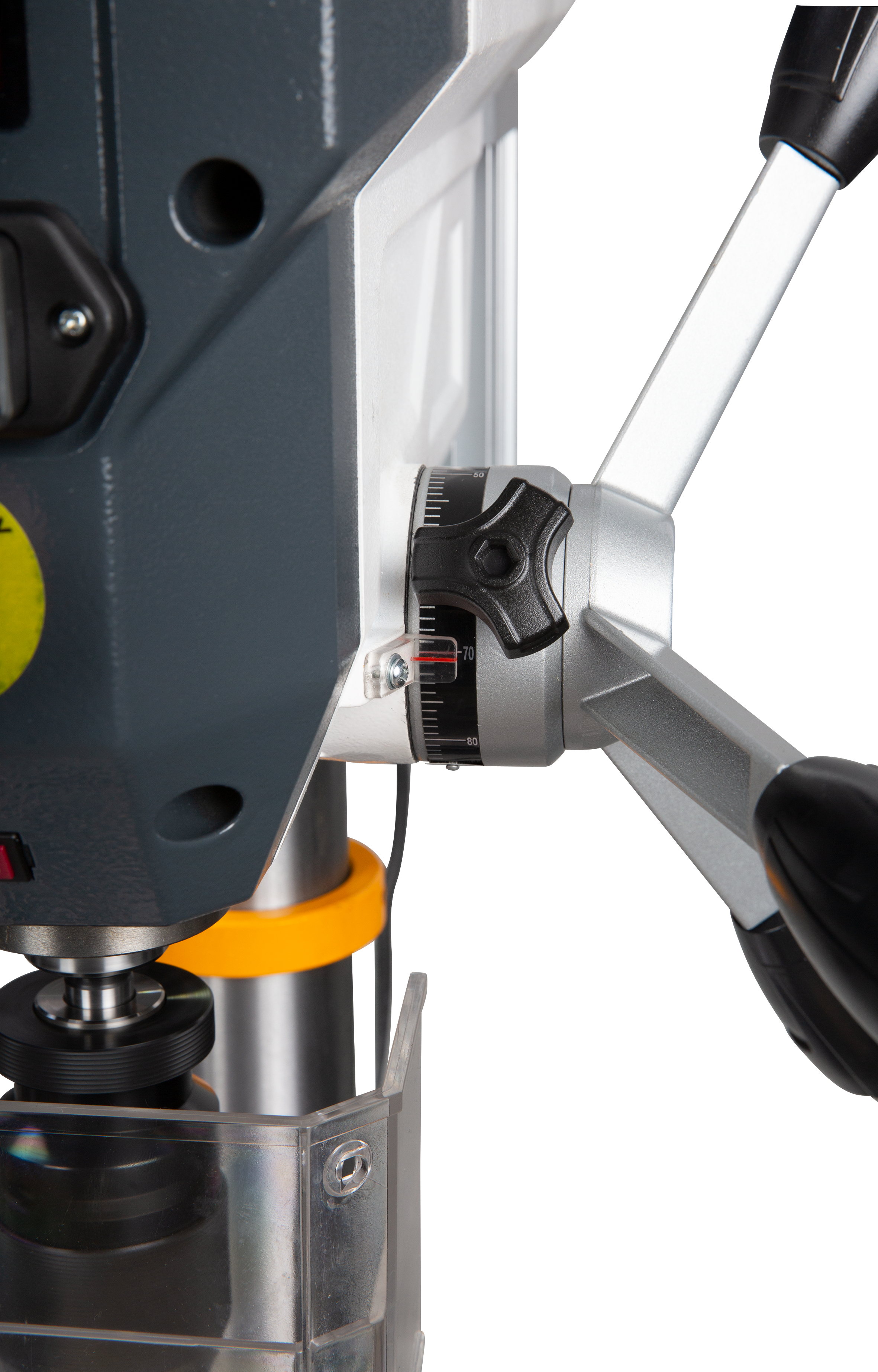

- Bohrtiefenanschlag

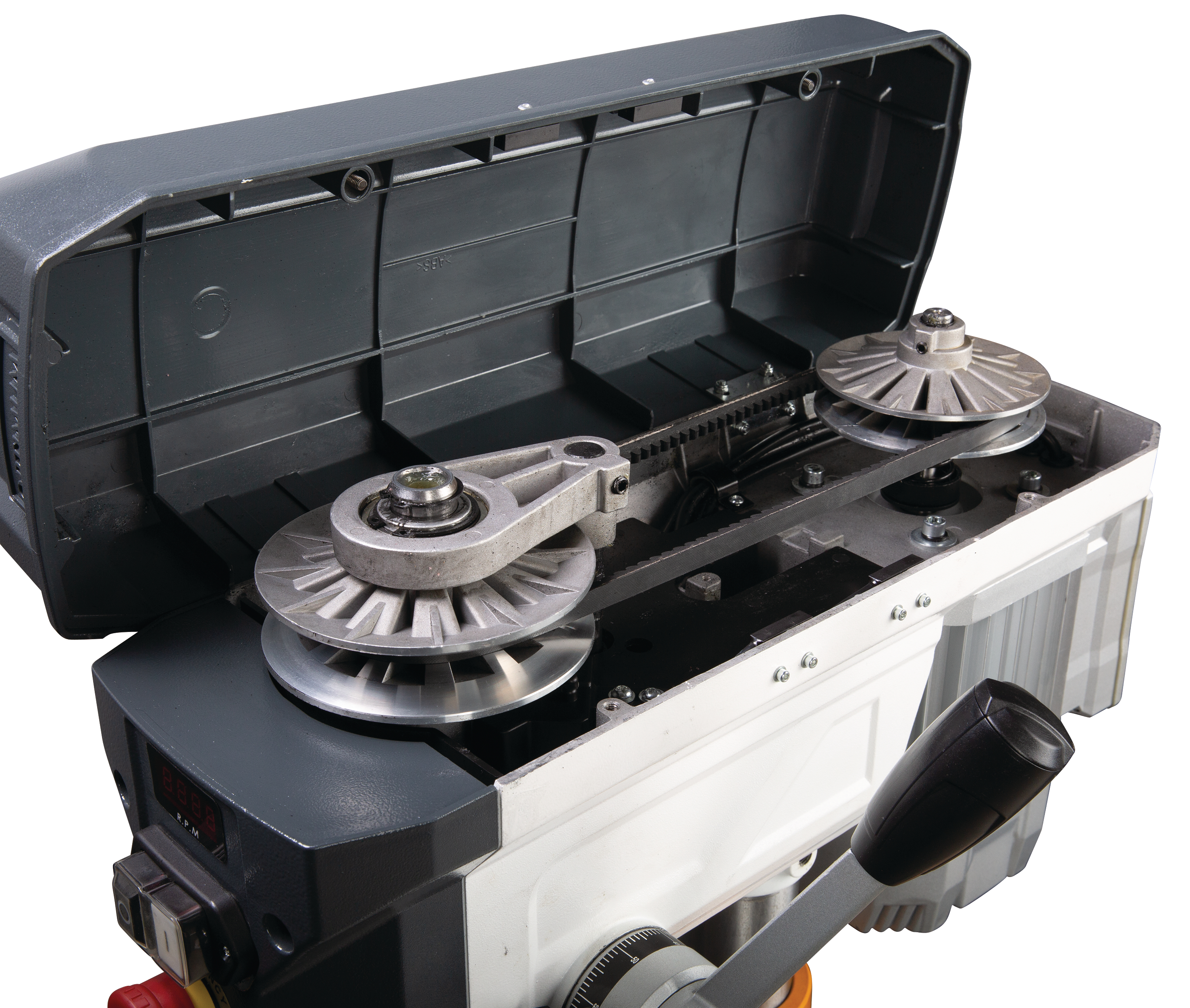

- Keilriemenabdeckung mit Sicherheitsschalter
- Groß dimensionierte, höhenverstellbare
Schutzscheibe mit Sicherheitsschalter
TECHNISCHE DATEN:

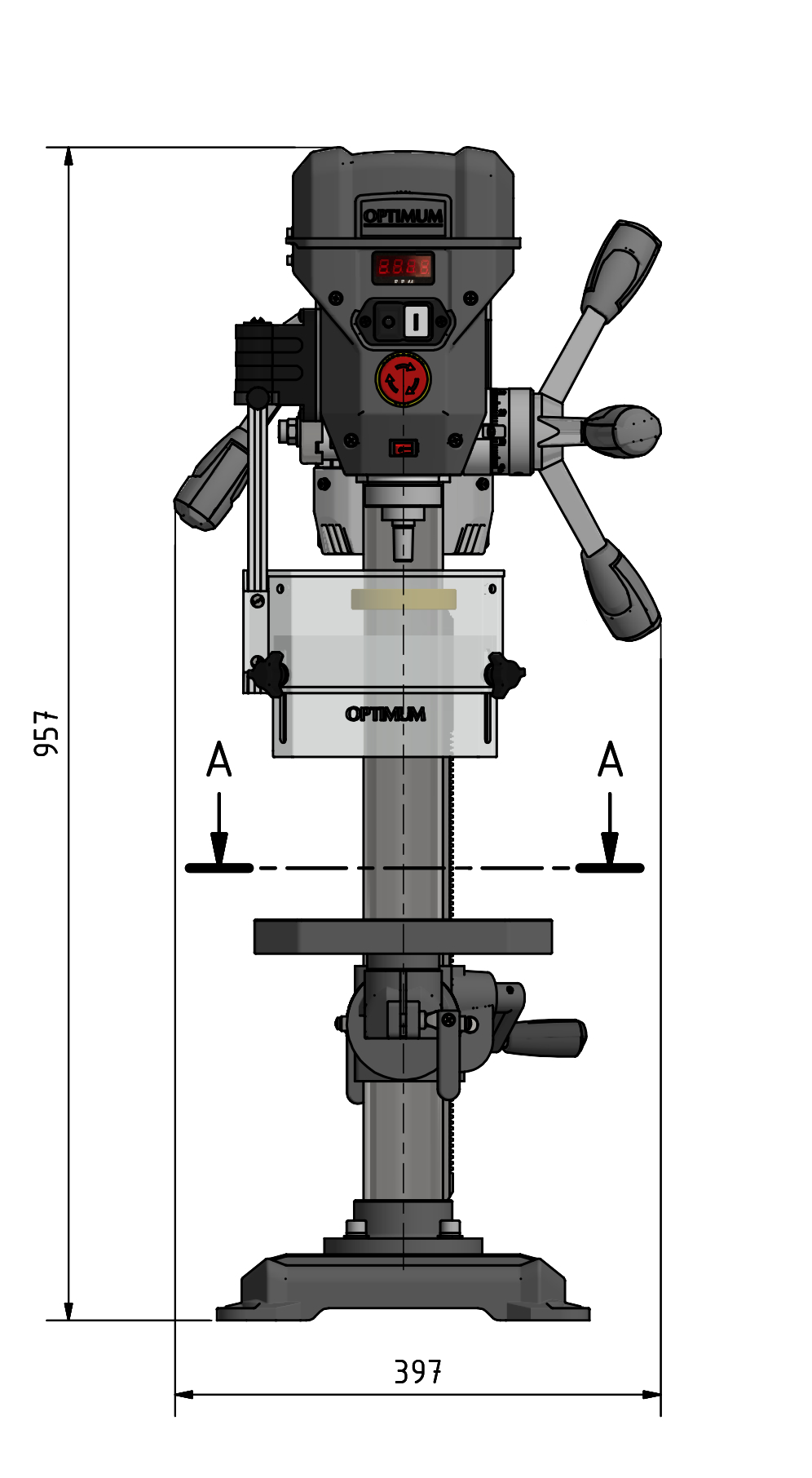

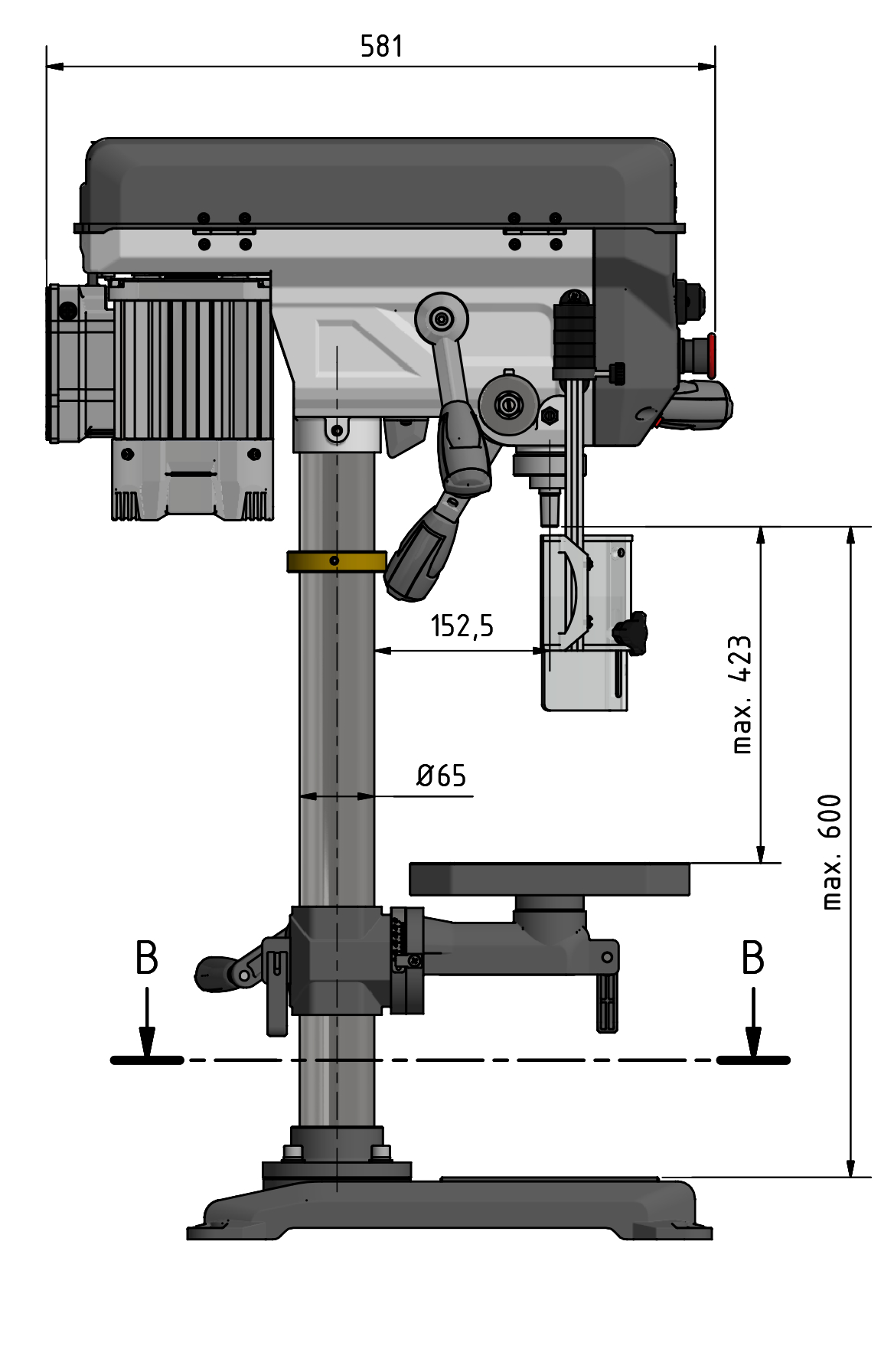

Abmessungen und Gewicht
- Säulendurchmesser 65 mm
- Länge ca. 581 mm
- Breite/Tiefe ca. 397 mm
- Höhe ca. 957 mm
- Gewicht ca. 40,7 kg
Bohrleistung
- Bohrleistung Stahl (S235JR) 16 mm
- Dauerbohrleistung Stahl (S235JR) 14 mm

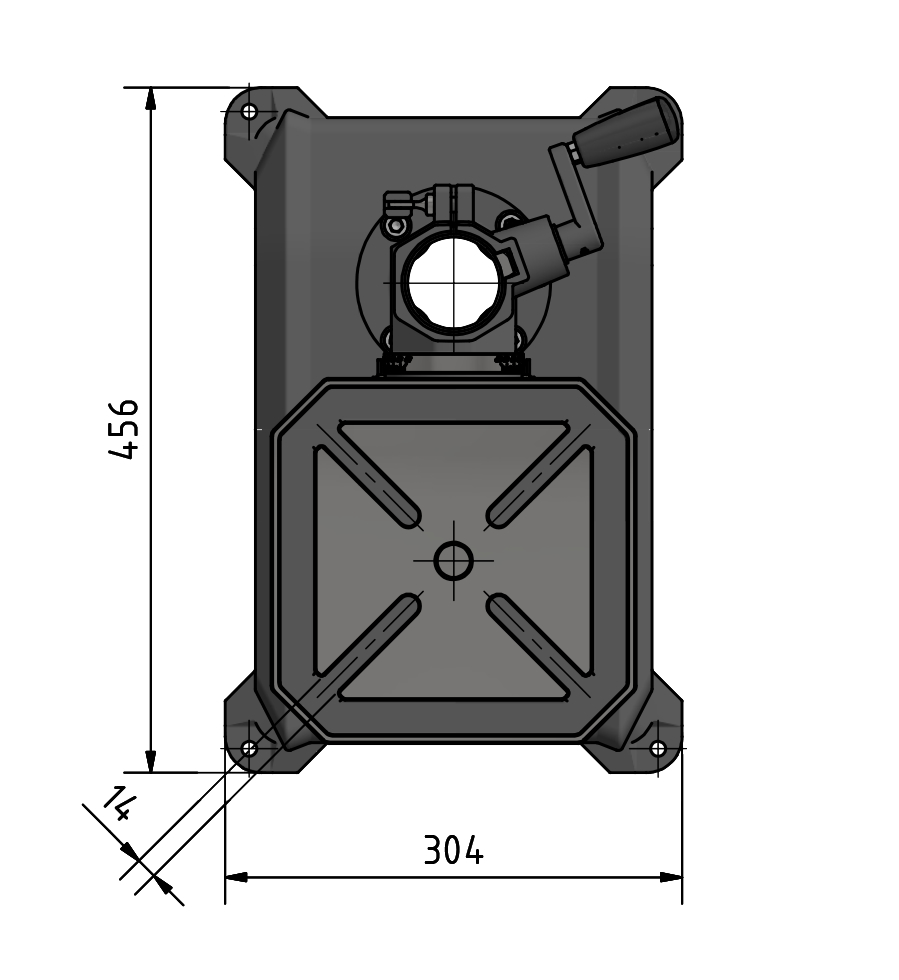

Bohrtisch
- Arbeitsfläche Länge 243 mm
- Arbeitsfläche Breite 243 mm
- Art der T-Nuten diagonal
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 2
- Drehung 360 °
- Neigung ± 45 °
- Traglast 15 kg
- Abstand Spindel - Bohrtisch max. 423 mm
Drehzahlbereich
- Drehzahlbereich 450 bis 2500 min¯¹
- Steuerung der Drehzahlregelung elektronisch regelbar
Elektrische Daten
- Anschlussspannung 230 V
- Motorleistung 750 Watt
- Netzfrequenz 50 Hz

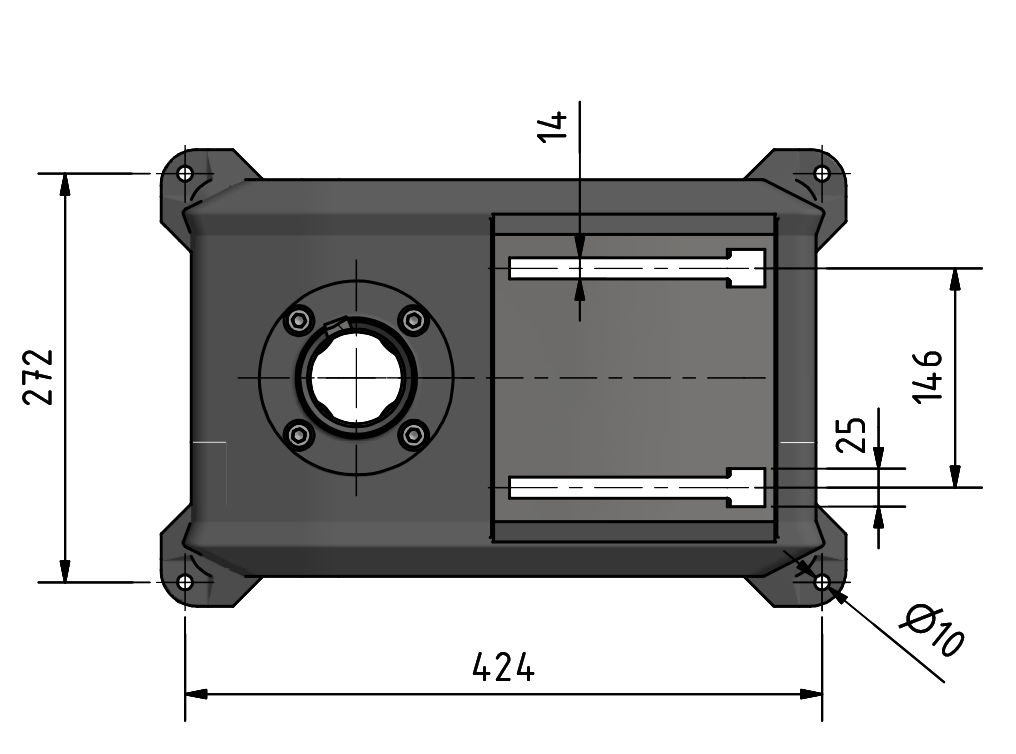

Maschinenfuß
- Abstand Spindel - Maschinenfuß max. 599 mm
- Arbeitsfläche Länge 181 mm
- Arbeitsfläche Breite 187 mm
Spindel
- Pinolenhub 80 mm
- Spindelaufnahme MK 2
- Ausladung 152 mm
LIEFERUMFANG:
- 1 Tischbohrmaschine OPTIdrill DQ 20V
- 1 Schnellspannbohrfutter 1 - 16 mm
- 1 Morsekonus MK 2/B16
- 2 T-Nutensteine
