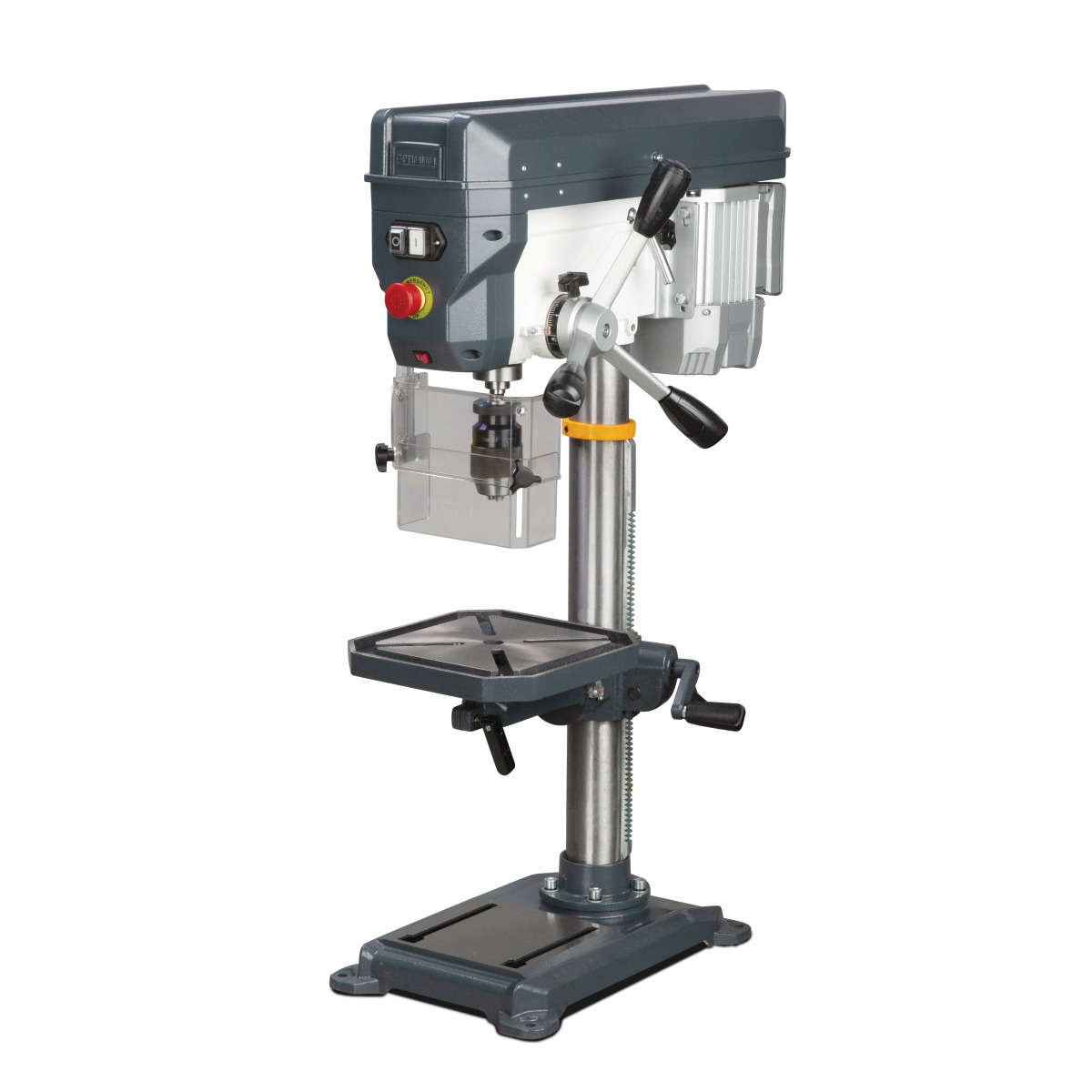

Tischbohrmaschine Optimum OPTIdrill DQ 22 (400V)
Preiswerte Tischbohrmaschine mit Keilriemenantrieb.
BESCHREIBUNG:
- Separater Not-Halt-Schlagschalter
- Bohrtiefenanschlag
- Präzise gearbeiteter, stabiler Bohrtisch
mit diagonal verlaufenden T-Nuten
und umlaufender Kühlwasserrinne
- Bohrtisch ± 45° neigbar und 360° drehbar
- Aus einem Stück gegossener Aluminium-
Druckguss-Pinolenhebel mit Softgrip-Griffen
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit
kleiner als 0,03 mm in der Bohrpinole gemessen

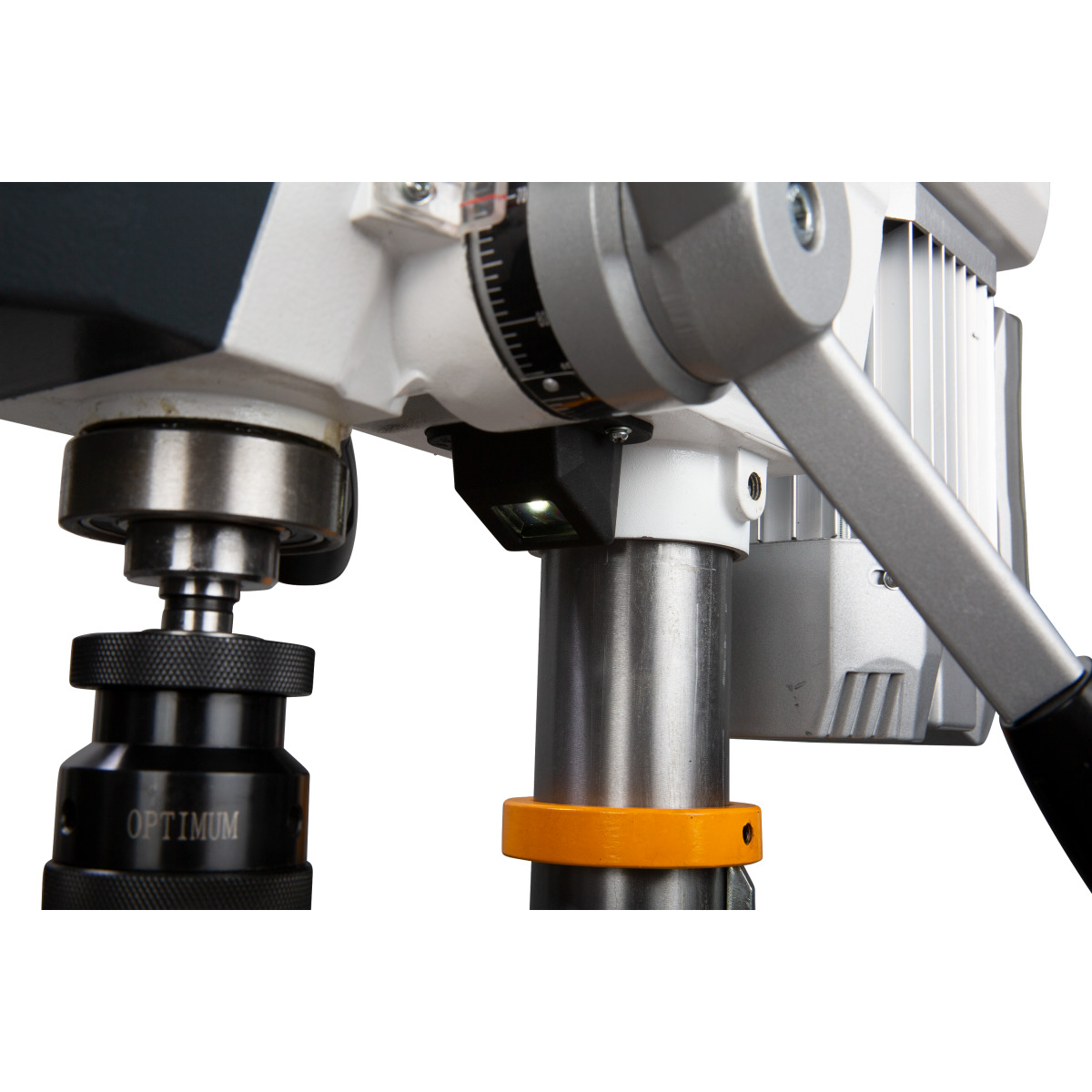

- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter

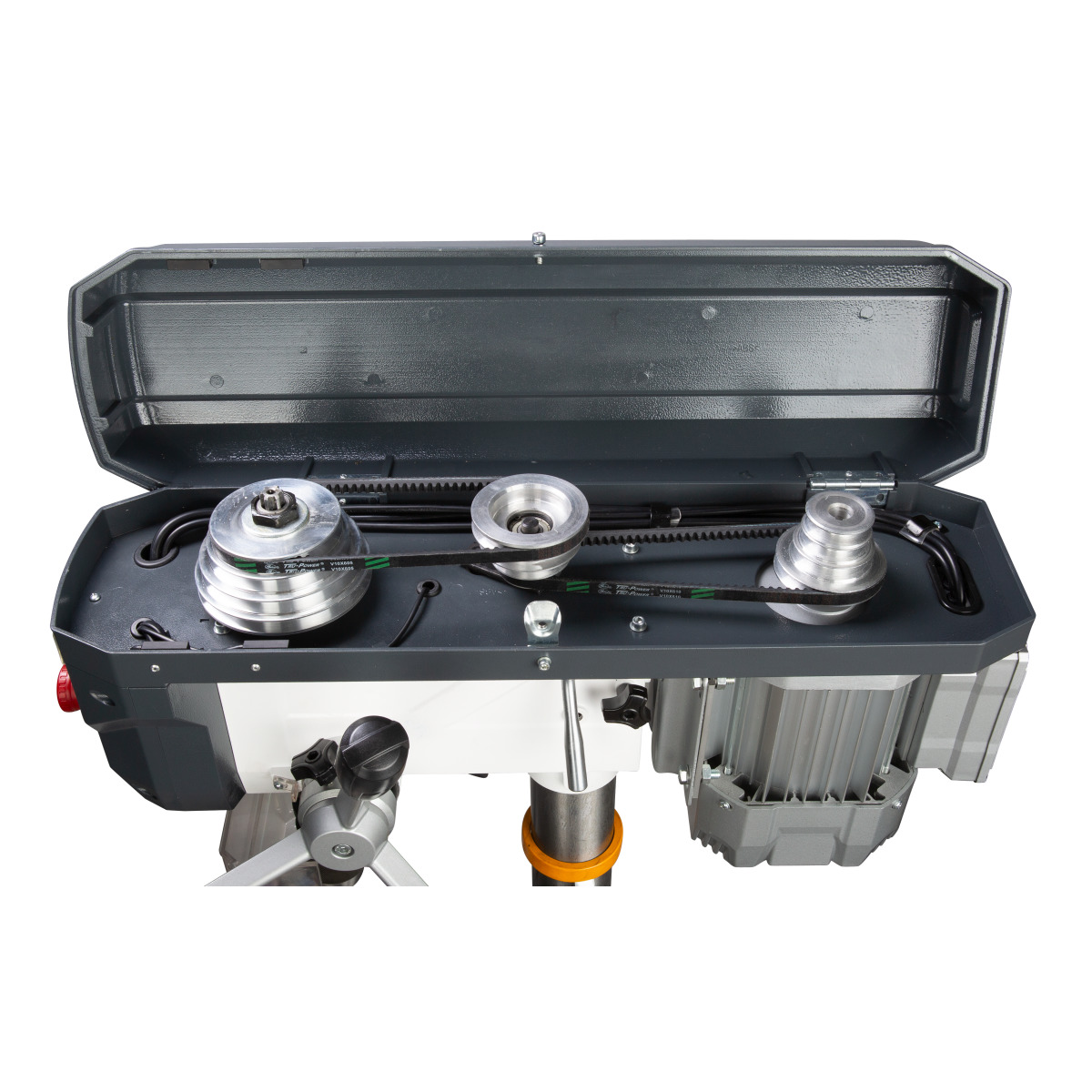

- GATES Qualitätsriemen
- Groß dimensionierte Grundplatte mit T-Nuten,
rückseitig stark verrippt
- Groß dimensionierte, höhenverstellbare
Schutzscheibe mit Sicherheitsschalter
TECHNISCHE DATEN:
Abmessungen und Gewicht
- Säulendurchmesser 70 mm
- Länge ca. 700 mm
- Breite/Tiefe ca. 351 mm
- Höhe ca. 1006 mm
- Gewicht ca. 41,7 kg
Bohrleistung
- Bohrleistung Stahl (S235JR) 16 mm
- Dauerbohrleistung Stahl (S235JR) 14 mm
Bohrtisch
- Arbeitsfläche Länge 270 mm
- Arbeitsfläche Breite 270 mm
- Art der T-Nuten diagonal
- T-Nuten Größe 14 mm
- T-Nuten Anzahl 2
- Drehung 360 °
- Neigung ± 45 °
- Traglast 15 kg
- Abstand Spindel - Bohrtisch max. 460 mm
Drehzahlbereich
- Drehzahlbereich 300 bis 2300 min¯¹
- Anzahl der Drehzahlbereiche 12 Stufen
Elektrische Daten
- Anschlussspannung 400 V
- Motorleistung 550 Watt
- Netzfrequenz 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max. 639 mm
- Arbeitsfläche Länge 191 mm
- Arbeitsfläche Breite 187 mm
Spindel
- Pinolenhub 85 mm
- Spindelaufnahme MK 2
- Ausladung 169 mm
LIEFERUMFANG:
- 1 Tischbohrmaschine OPTIdrill DQ 22 (400V)
- 1 Schnellspannbohrfutter 1 - 16 mm
- 1 Morsekonus MK 2/B16
- 2 T-Nutensteine
