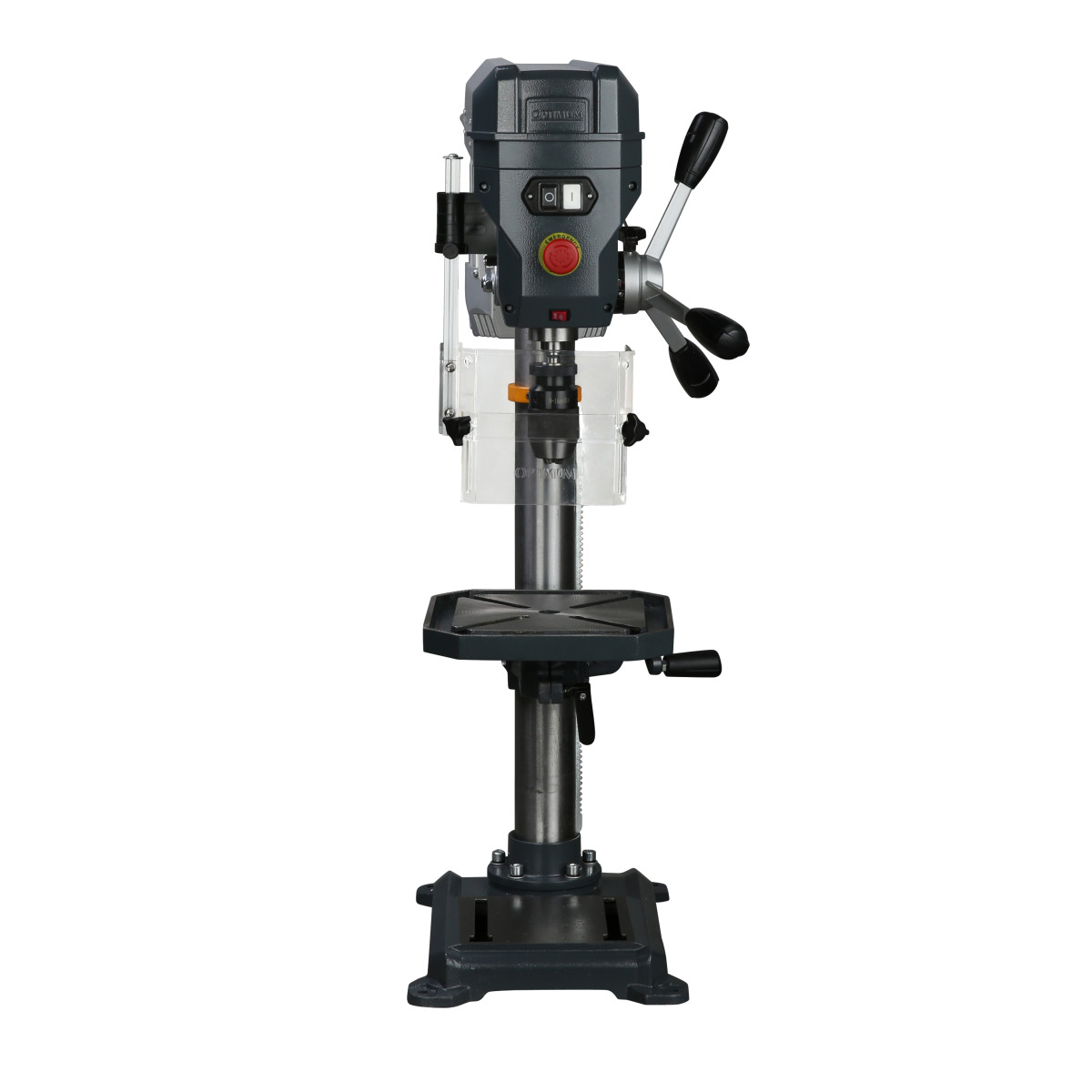

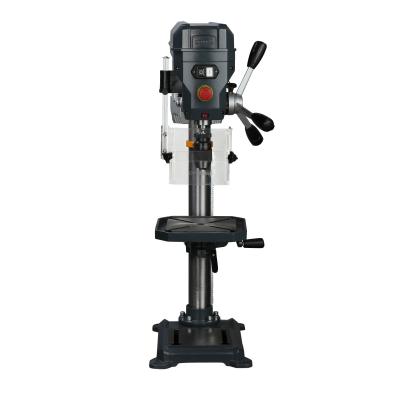

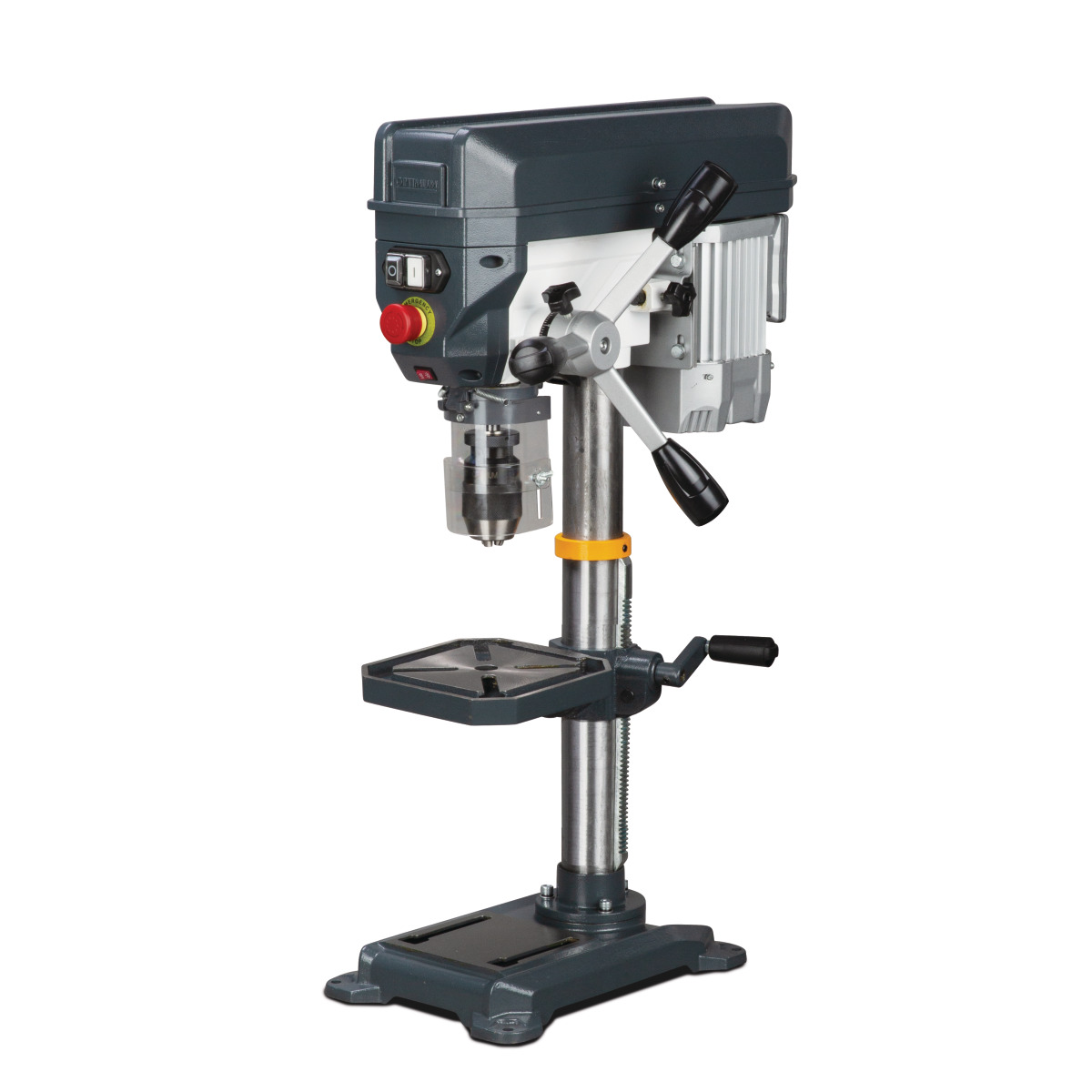

Tischbohrmaschine Optimum OPTIdrill DQ 18

• Separater Not-Halt-Schlagschalter

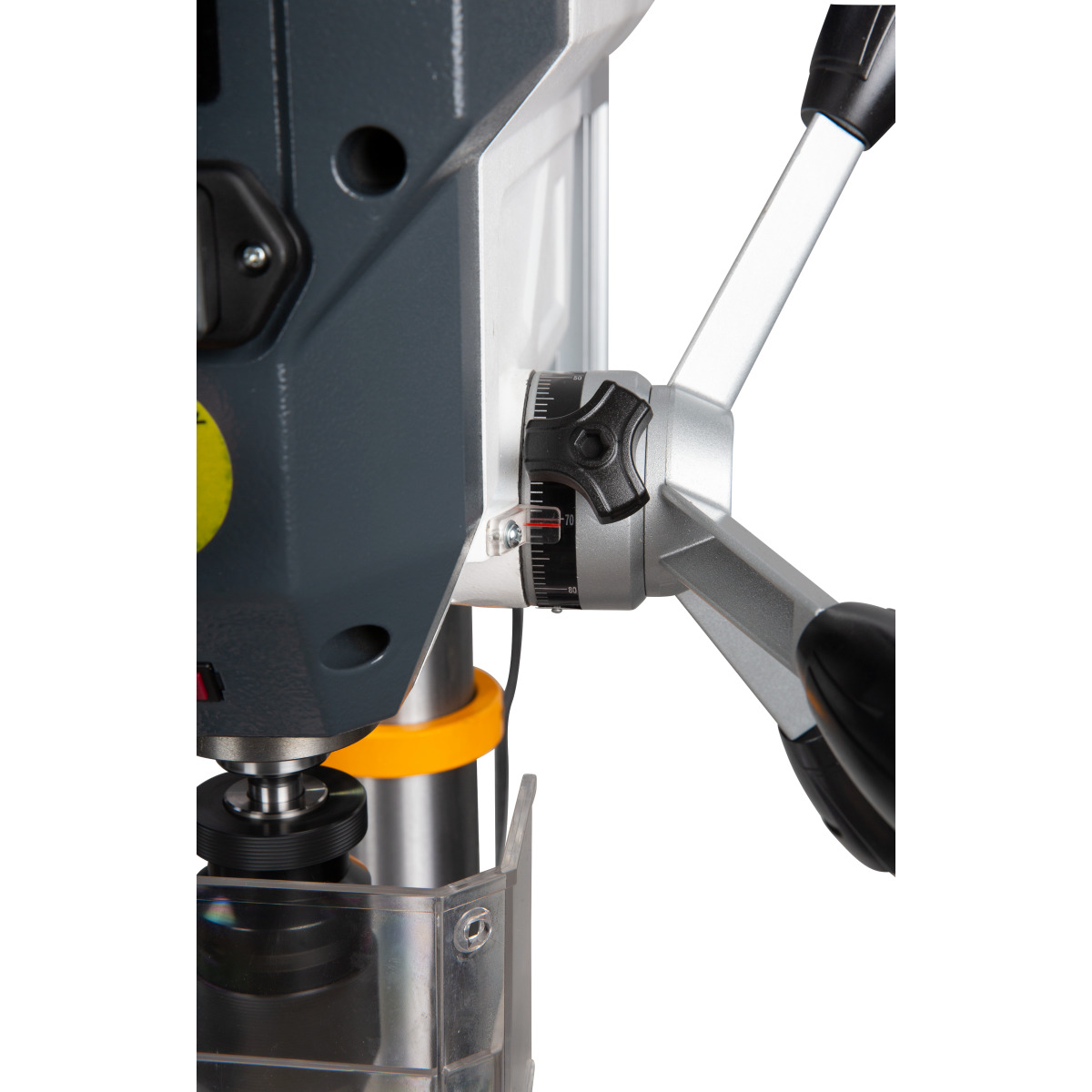

• Messskala für Bohrtiefe
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Bohrtisch ± 45° neigbar und 360° drehbar
• Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
• Präzisions-Spindelbohrung
• Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen

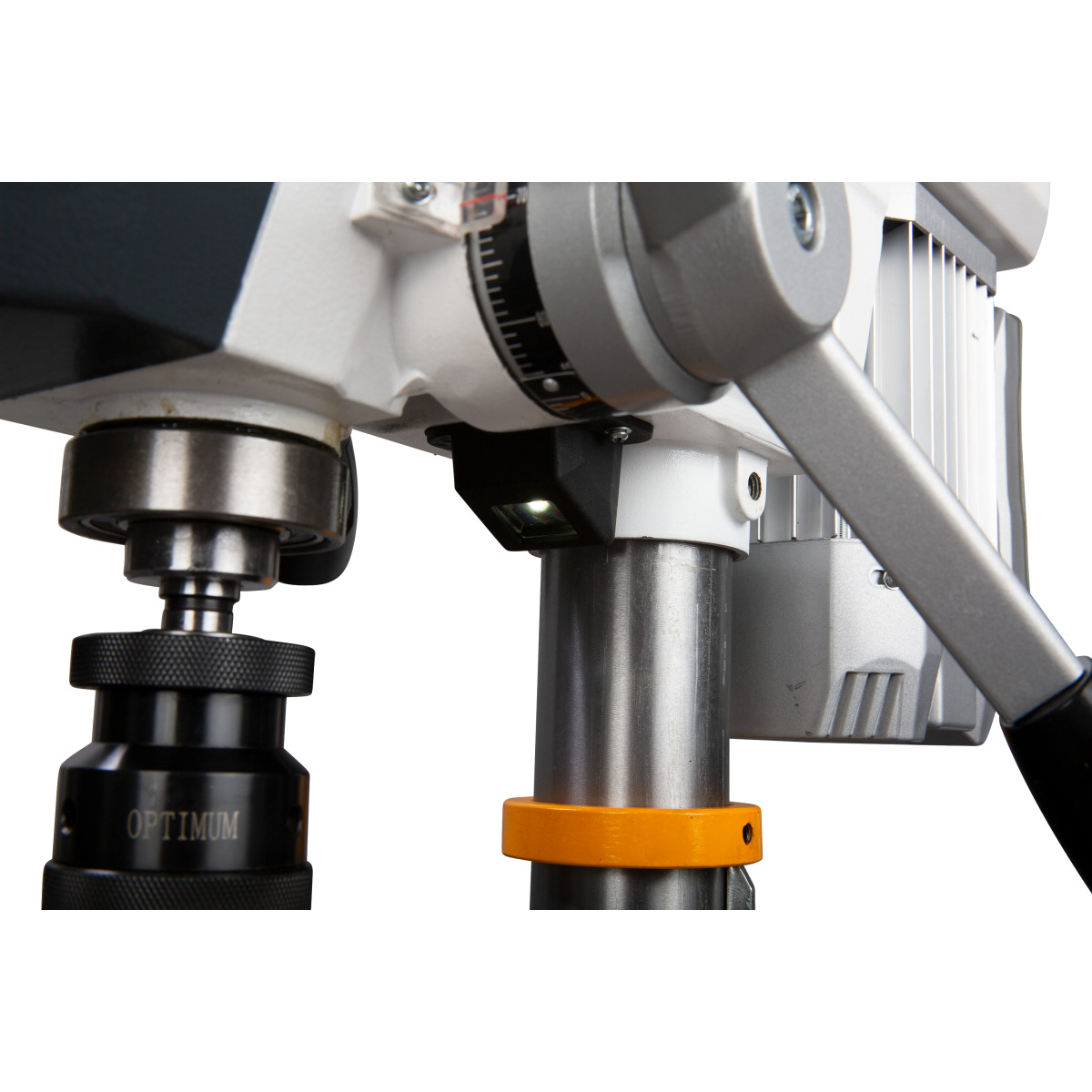

• Bohrspindel mit Präzisionskugellagern
• Hochwertiges Schnellspannbohrfutter
• GATES Qualitätsriemen
• Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt

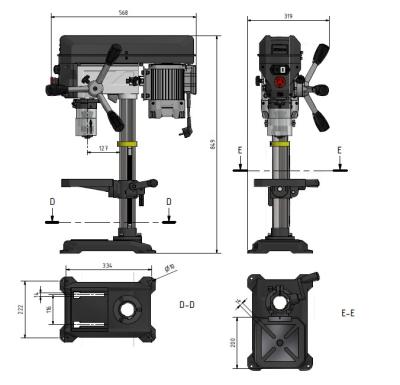

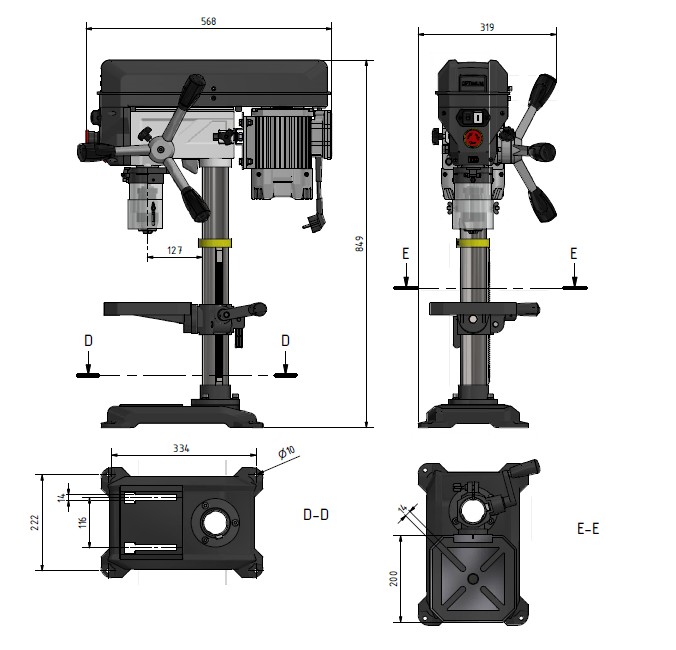

Abmessungen und Gewichte

• Länge (Produkt) ca. 568 mm
• Säulendurchmesser 60 mm
• Breite/Tiefe (Produkt) ca. 319 mm
• Höhe (Produkt) ca. 849 mm
• Gewicht (Netto) ca. 28.5 kg

Bohrleistung

• Bohrleistung Stahl (S235JR) 15.9 mm
• Dauerbohrleistung Stahl (S235JR) 14 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge 200 mm
• Bohrtisch Arbeitsfläche Breite 200 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360 °

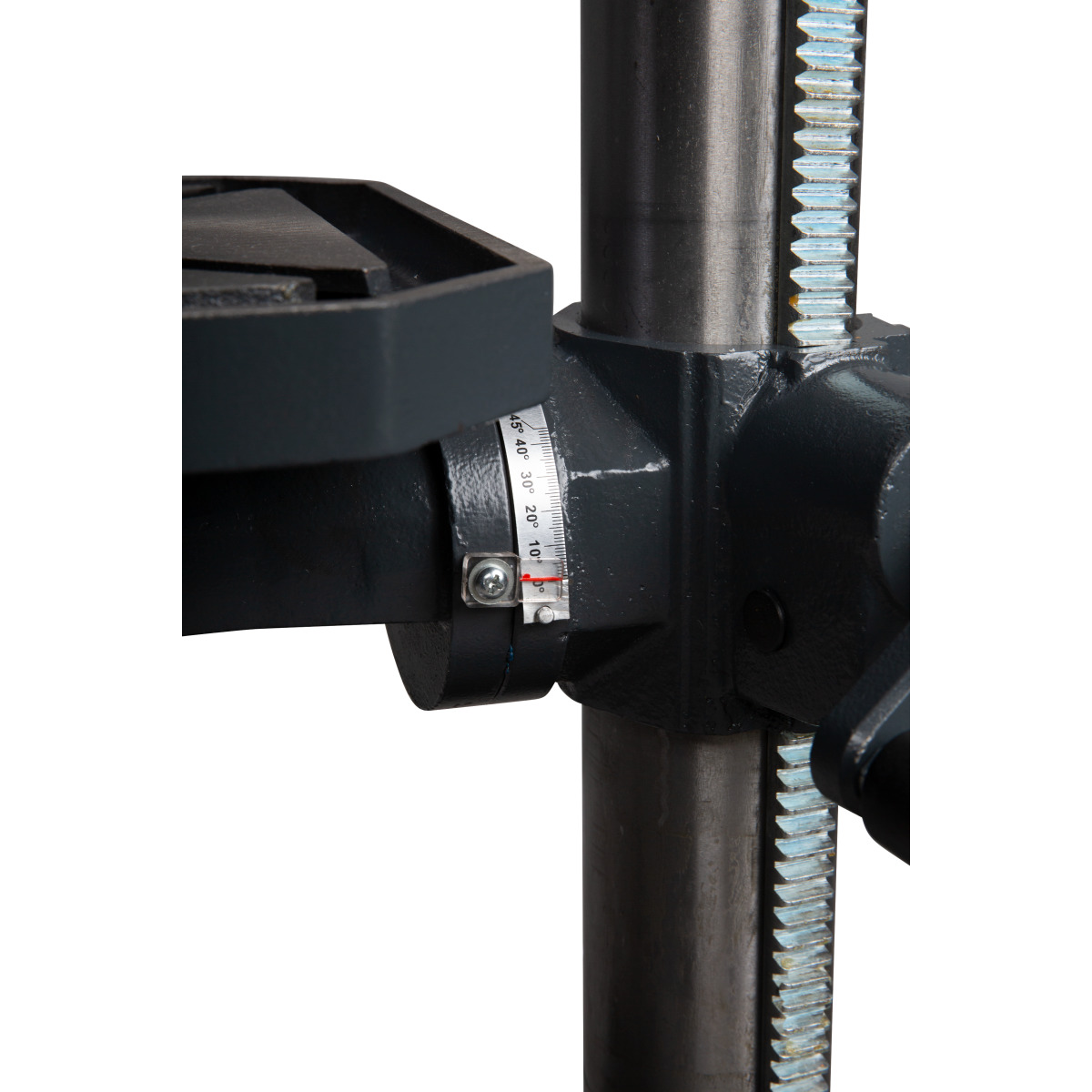

• Bohrtischneigung 45 °
• Traglast Bohrtisch 12 kg
• Abstand Spindel - Bohrtisch max. 319 mm

Drehzahlbereich

• Drehzahlbereich 600 - 2400 min¯¹
• Anzahl der Drehzahlbereiche 5 Stufen

Elektrische Daten

• Abgabeleistung (Motorleistung) 0,45 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max. 518 mm
• Maschinenfuß Arbeitsfläche Länge 145 mm
• Maschinenfuß Arbeitsfläche Breite 143 mm

Spindel

• Pinolenhub 65 mm
• Spindelaufnahme MK 2
• Ausladung 127 mm

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 2/B16
• T-Nutensteine
