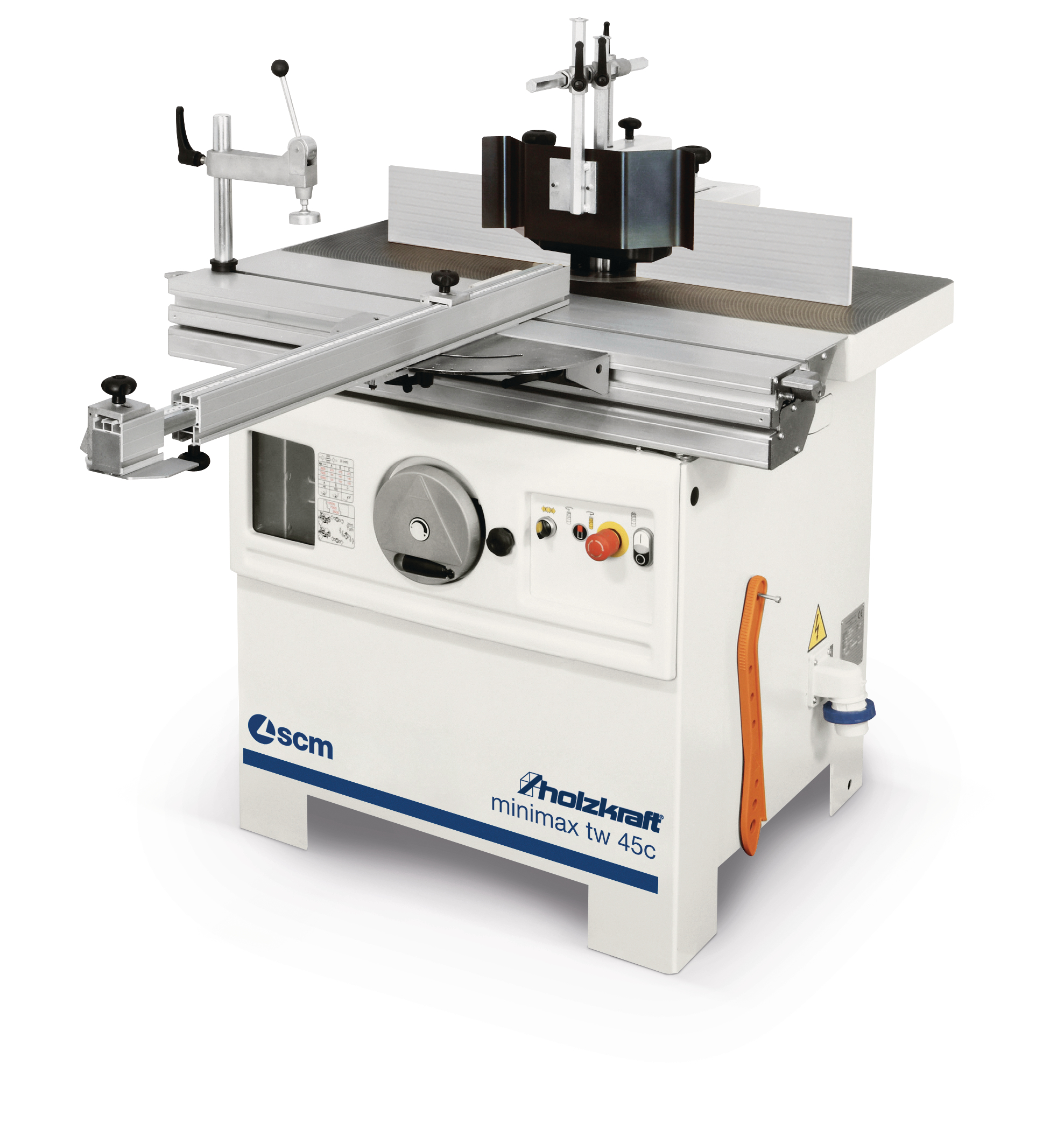

Tischfräse mit schwenkbarer Spindel minimax tw 45c
Mit Aluminiumschiebeschlitten und schwenkbarer Frässpindel – hohe Leistung bei geringer Investition.
BESCHREIBUNG:
- Stabile Stahl-Graugusskonstruktion
- Frässpindel von 0° bis -45° nach hinten schwenkbar
- Drei Spindeldrehzahlen von 3500 - 10000 min¯¹
- Serienmäßig mit Rechts-Linkslauf der Frässpindel
- Groß dimensioniertes Fräsaggregat aus Grauguss, direkt am Tisch befestigt
- Solider und präziser Graugusstisch
- Schneller und problemloser Geschwindigkeitswechsel
- Leistungsstarker 5,0 kW Industriemotor
- Serienmäßige Bogenfrässchutzhaube
- Made in Italy
AUSSTATTUNGSDETAILS:

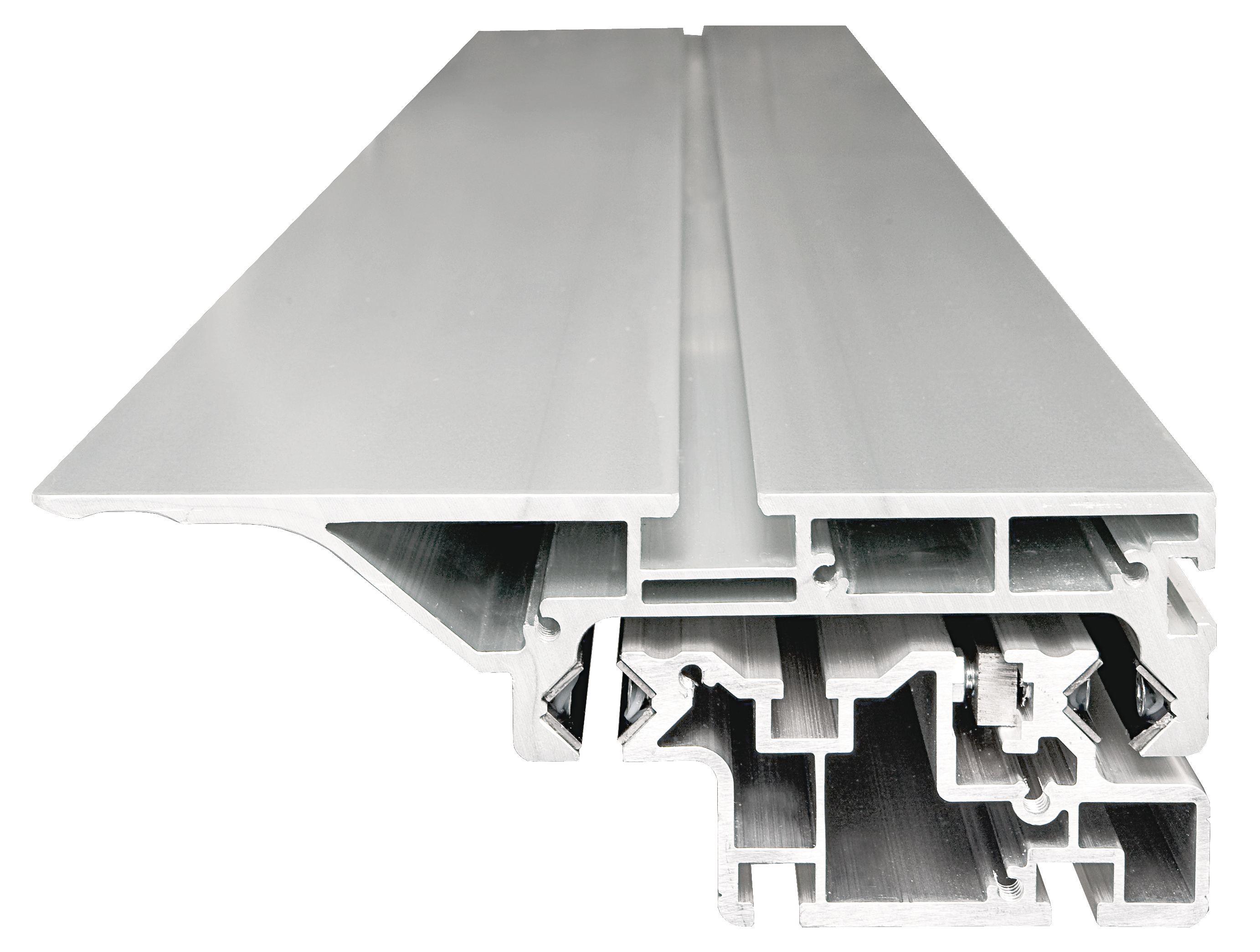

Alu-Schiebeschlitten

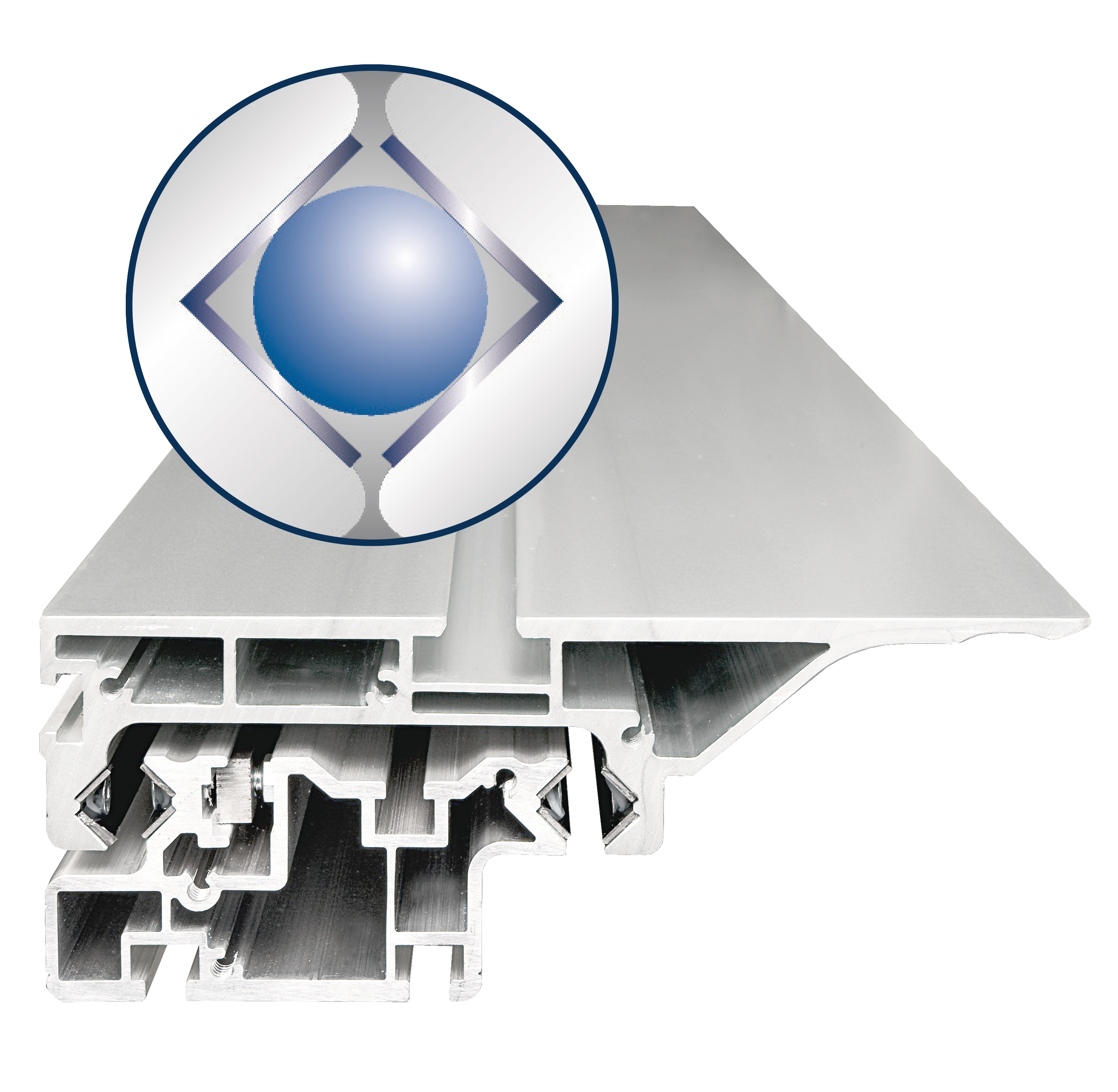

- Ausgestattet mit tausendfachbewährtem Kugelkontaktsystem
- Verwindungssteif, höchstpräzise, leichtgängig
und problemlos im täglichen Gebrauch
- 10 Jahre Holzkraft-Garantie auf Verschleiß
der Führungsbahnen
Grauguss-Fräsaggregat
- Direkt am Frästisch befestigt
- Frässpindel weit oben mit Präzisionskugellager gelagert,
dadurch geringstmögliche Lagerbelastung
und höchstmögliche Lebensdauer
- 3 Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Leistungsstarker Motor
- mit leistungsstarkem Drehstrom-Motor ausgestattet
Frässchutz
- Der Frässchutz ist für maximale Sicherheit serienmäßig
mit einer höhenverstellbaren Führungsschiene
und Schutzblech ausgestattet.
Fräsanschlag
- Exakter Fräsanschlag mit einer Schnellverstellung
und einer Feineinstellung mit Skala an der Anschlagbacke
- Der integrierte Absauganschluss sorgt für freie Sicht

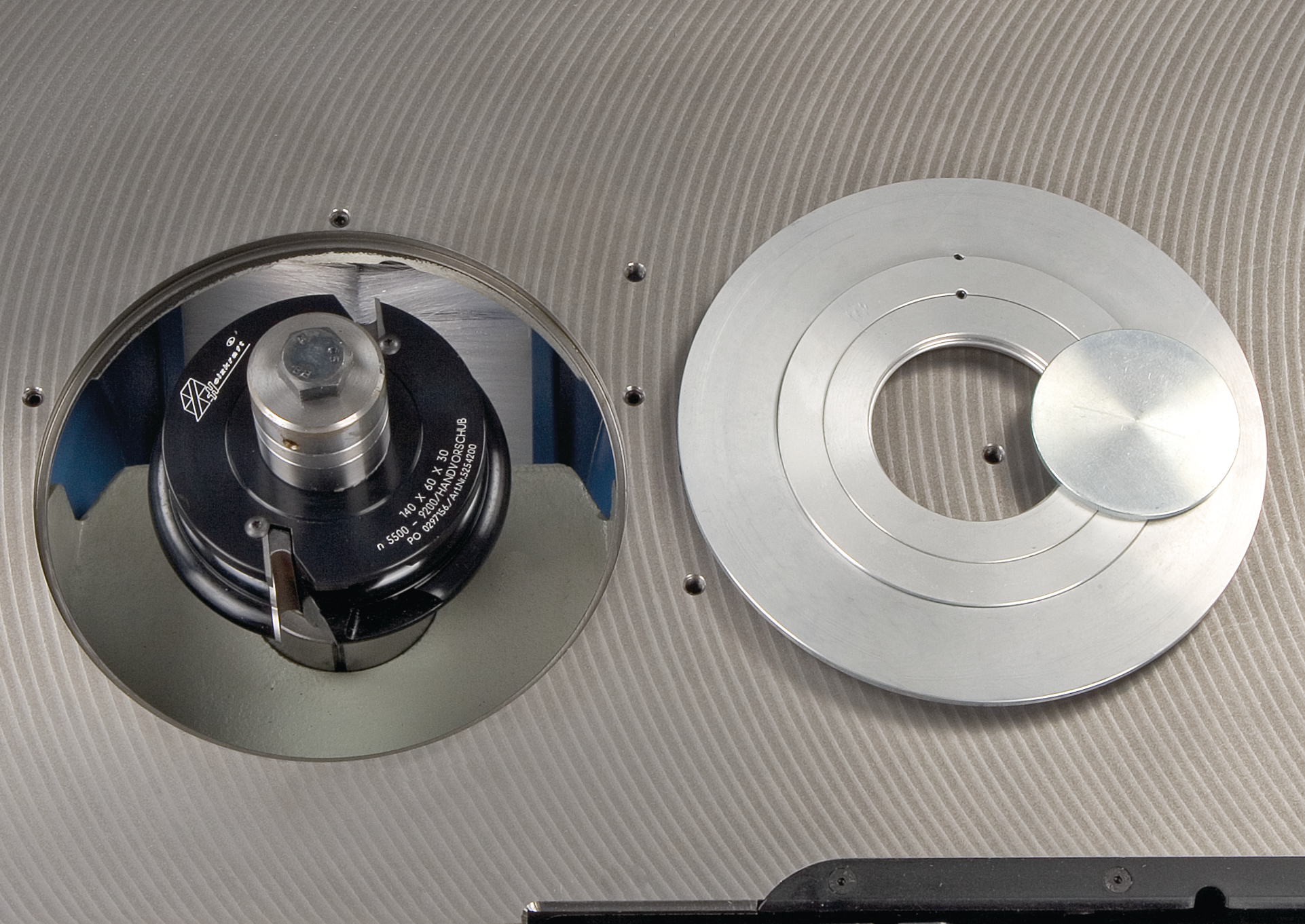

Frästischöffnung
- Eine große Frästischöffnung ermöglicht auch den Einsatz
von größeren Abplattfräsern und Zapfenschneid-
und Schlitzwerkzeugen über und unter dem Tisch

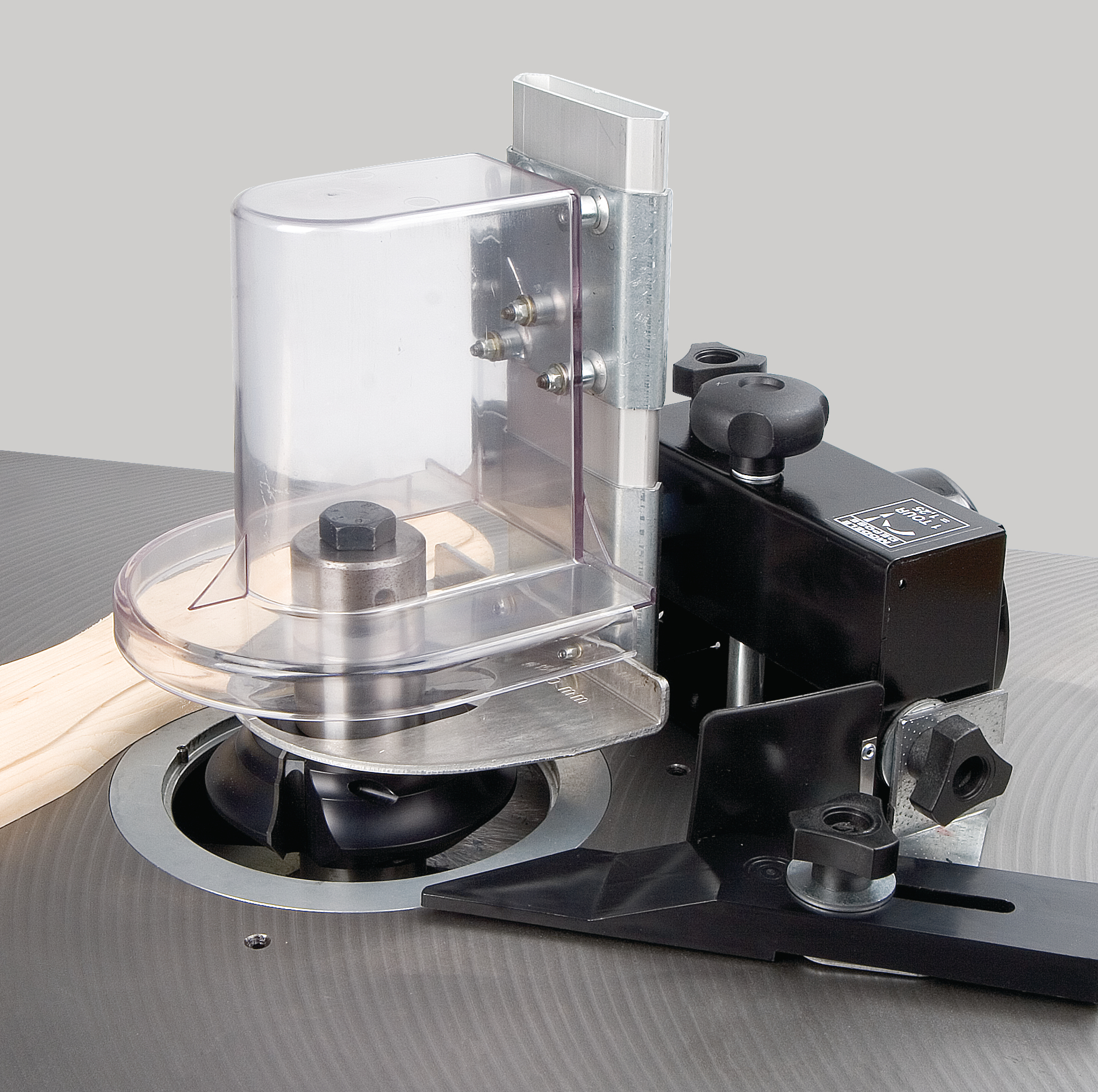

Bogenfrässchutzhaube
- Serienmäßig im Lieferumfang enthalten
Wendeanschlagbacken
- Vielseitig integrierbarer Anschlag
zum Überbrücken der Werkzeuglücke
- Ermöglicht sicheres Arbeiten auch mit schmalen Werkstücken
TECHNISCHE DATEN:
Abmessungen und Gewicht
- Gewicht ca. 290 kg
Anschluss Absaugung
- Absaugstutzendurchmesser 2 x 120 mm
Arbeitstisch
- Länge 1000 mm
- Breite 435 mm
- Tischhöhe 900 mm
- Schiebeschlittenlänge 1000 mm
- Schiebeschlittenbreite 270 mm
Aufstellinformationen
- Platzbedarf Länge 1945 mm
- Platzbedarf Breite/Tiefe 2220 mm
- Erläuterung Platzbedarf Die Maße berücksichtigen
maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge 1000 mm
- Maschinenkörper Breite/Tiefe 710 mm
- Arbeitsbereich Länge 1600 mm
- Arbeitsbereich Breite/Tiefe 1600 mm
Erläuterung Arbeitsbereich Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Elektrische Daten
- Leistung Antriebsmotor 5,0 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz
Frässpindel
- Neigung 0 bis -45 °
- Nutzlänge 100 mm
- Überstand max. über Tisch 130 mm
- Drehzahl(en) 3500/7000/10000 min¯¹
- Dorndurchmesser 30 mm
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max. absenkbar 180 mm
- Profilfräsen 210 mm
- Zapfenfräsen 275 mm
LIEFERUMFANG:
- 1 Tischfräse minimax tw 45c
Inklusive:
- 1 Bogenfrässchutzhaube
- 1 Eloxierter Aluminium-Schiebeschlitten
- 1 Teleskop-Gehrungsanschlag
- 1 Aluminium-Anschlagbacken
Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
