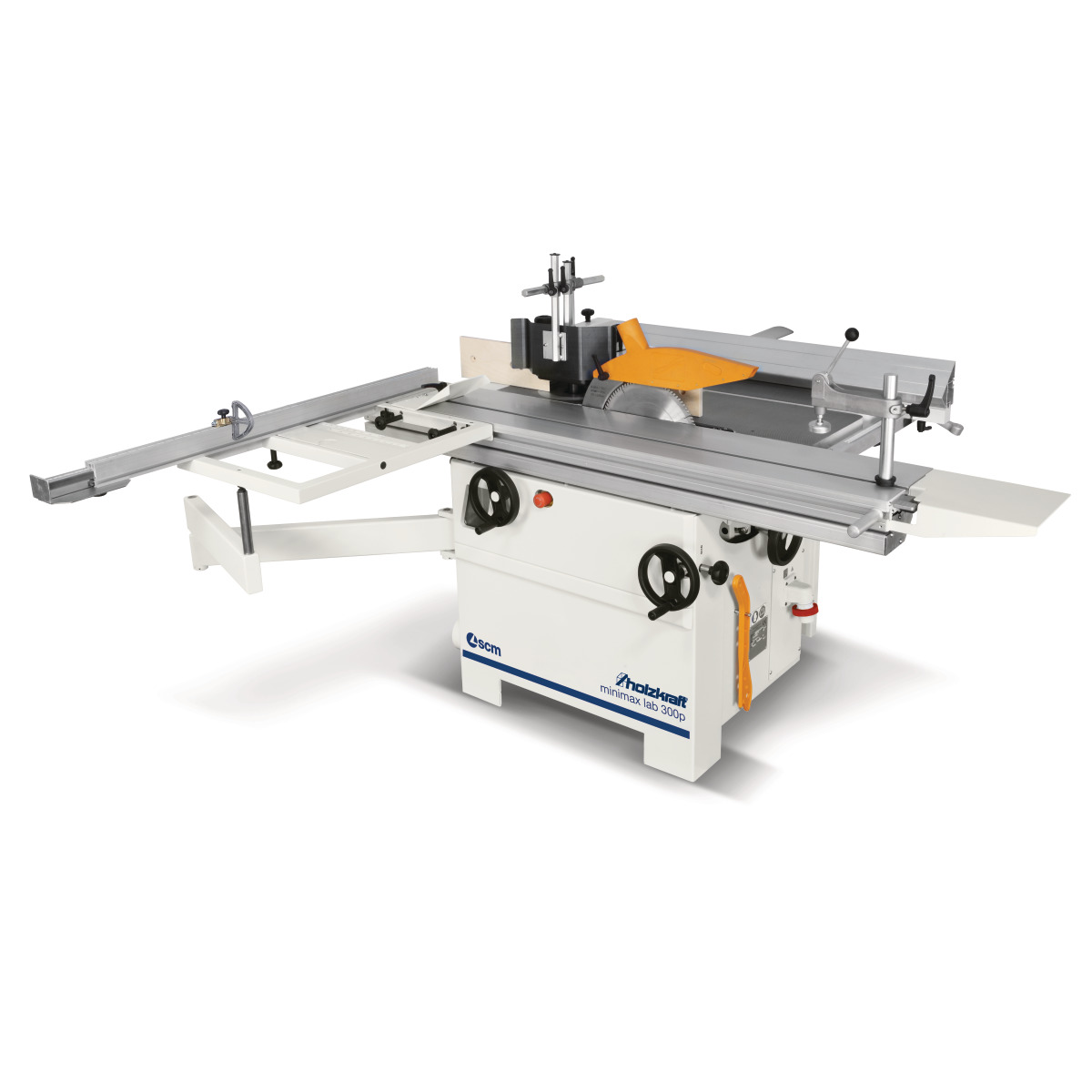

Universal-Mehrfachkombination Holzkraft minimax lab 300p F16 TERSA

Universal mit Alu-Formatschiebeschlitten. Viel Leistung auf kleinem Raum bei geringen Investitionskosten.


BESCHREIBUNG:
- Zum Sägen, Fräsen, Abrichthobeln,
  Dickenhobeln und optional Langlochbohren

- Stabile Stahl-Graugusskonstruktion

- Format-Schiebeschlitten 1600 mm
  aus eloxiertem Aluminium für höchste Schnittpräzision

- Präzise und bequeme Schnitte
  auch bei großen Werkstücken
  dank stabiler Auflage auf dem 270 mm
  breiten Schiebschlitten

- Robuste, verrippte Gussarbeitstische

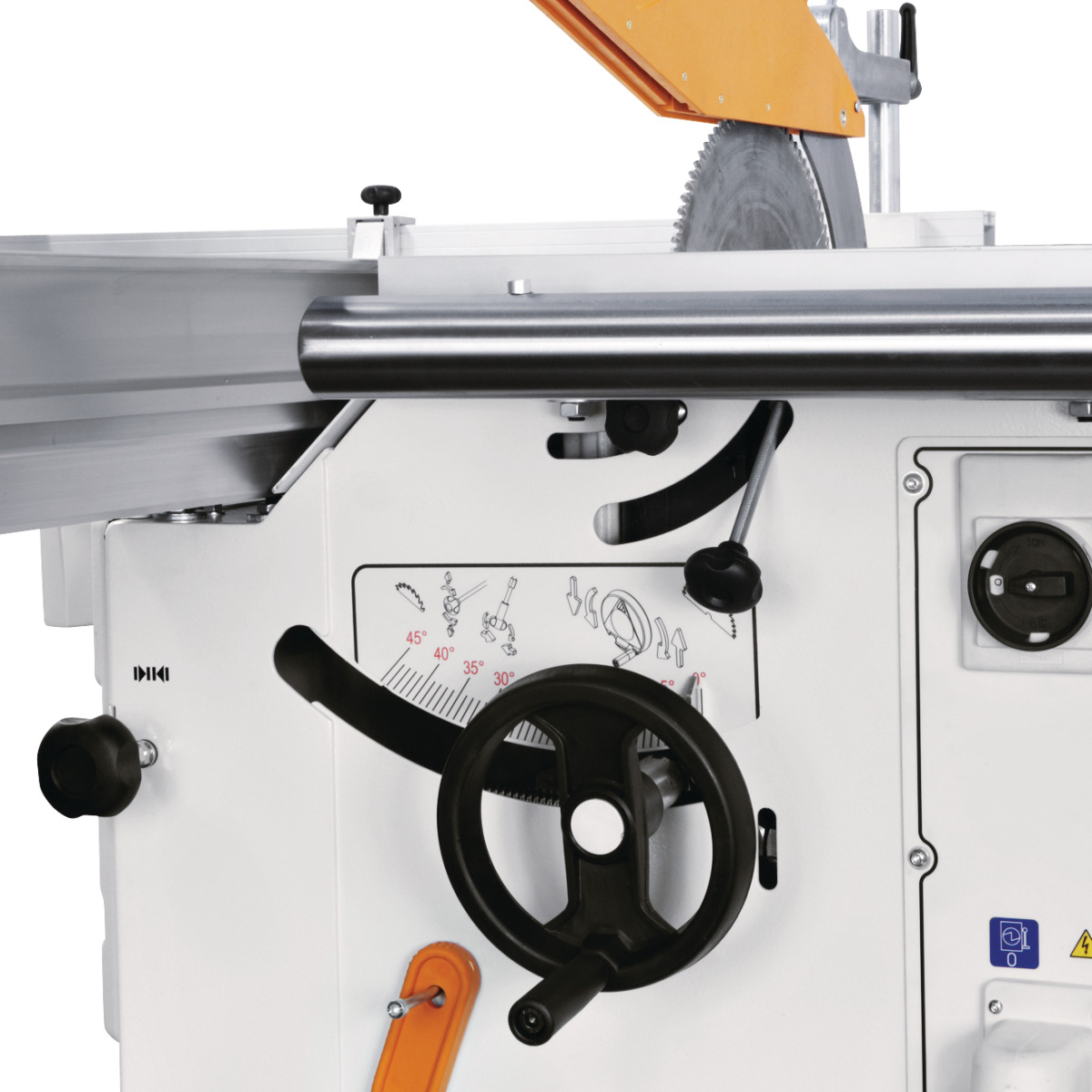

- Schwenkbares Sägeblatt von 90° - 45°

- Tischausleger mit Teleskop-Alu-Ablänganschlag
  mit einem Klappanschlag für Platten
  und große Werkstücke

- Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem
  mit drei Hobelmessern

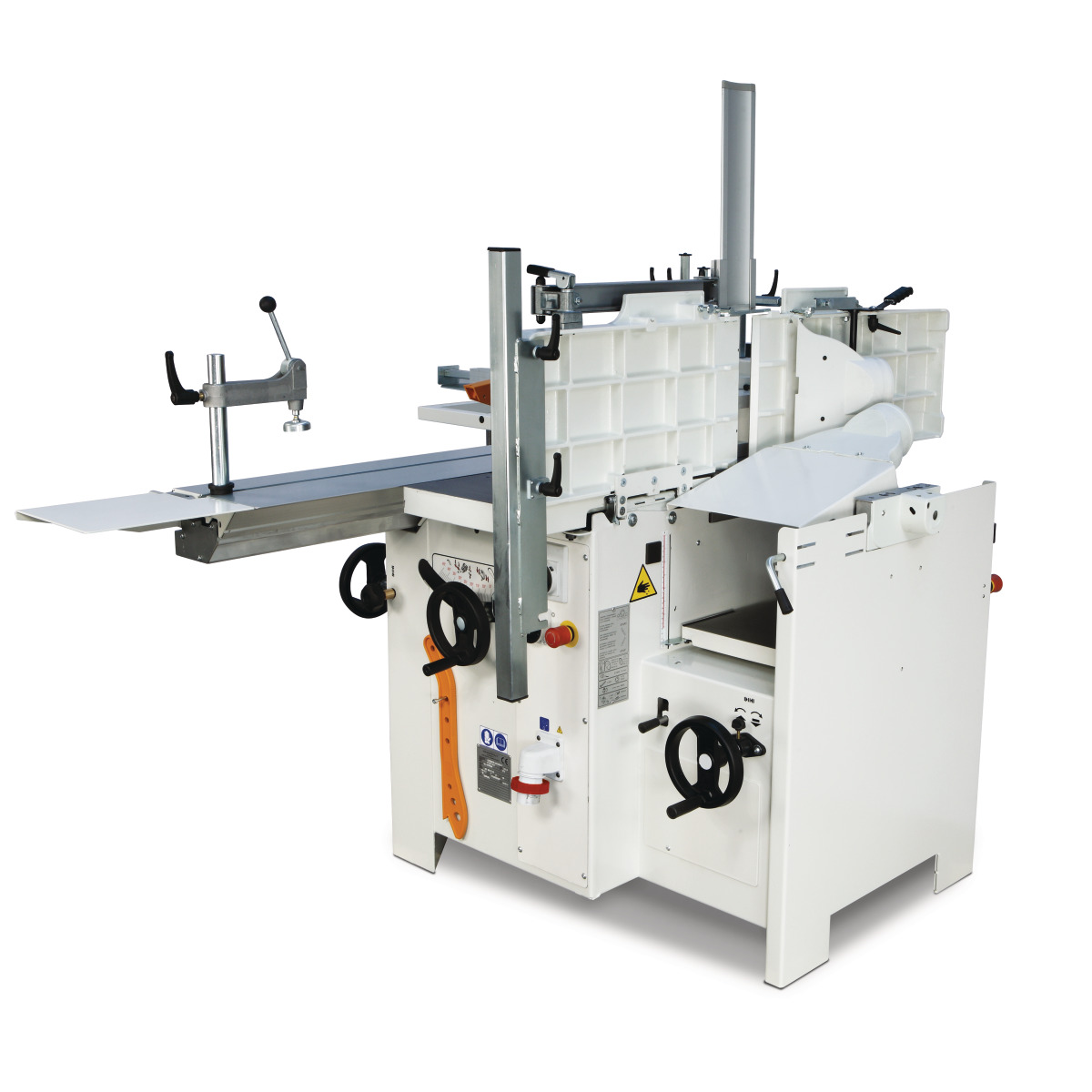

- Schrägverzahnte Stahleinzugswalze
  für konstanten Werkstückeinzug beim Dickenhobeln

- Drei Fräsgeschwindigkeiten,
  von 3.600 - 10.000 min-1 manuell verstellbar

- Drei unabhängige Industriemotoren

- Mit abschließbarem Hauptschalter,
  Motorschutzschalter, Not-Aus-Schalter

Aluminium-Formatschiebeschlitten
- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Dauerhaft leichtgängig
- Staub- und schmutzunempfindlich
  durch minimalen Berührungspunkt
  zwischen Kugel und Trapezschiene


TECHNISCHE DATEN:
- Gewicht ca. 430 kg

Abrichte
- Abrichttisch Breite 300 mm
- Abrichttisch Länge 1300 mm
- Neigungswinkel Säge-/Abrichtanschlag 90 / 45 °
- Spanabnahme max. 3 mm

Anschluss Absaugung
- Absaugstutzendurchmesser 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz 60 mm

Aufstellinformationen
- Platzbedarf Länge 3859 mm
- Platzbedarf Breite/Tiefe 2793 mm
- Erläuterung Platzbedarf
  Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge 802 mm
- Maschinenkörper Breite/Tiefe 960 mm
- Arbeitsbereich Länge 1600 mm
- Arbeitsbereich Breite/Tiefe 2300 mm
- Erläuterung Arbeitsbereich
  Die angegebenen Maße bitte mit dem
  Platzbedarf addieren, um die für die Maschine
  empfohlene freie Aufstellfläche zu erhalten.

Dicke
- Tischlänge 450 mm
- Tischbreite 300 mm
- Arbeitshöhe min. 3 mm
- Arbeitshöhe max. 220 mm
- Spanabnahme max. 3 mm

Elektrische Daten
- Leistung Antriebsmotor 3 x 4 kW
- Anschlussspannung 400 V
- Netzfrequenz 50 Hz

Frässpindel
- Neigung 0 °
- Dorndurchmesser 30 mm
- Nutzlänge 100 mm
- Drehzahl(en) 3600/7500/10000 min⁻¹

Fräswerkzeugdurchmesser max.
- nicht absenkbar 180 mm
- absenkbar 120 mm
- Zapfenfräsen 275 mm

Hobelmesserwelle
- Typ TERSA
- Durchmesser 72 mm
- Anzahl Hobelmesser 3 St

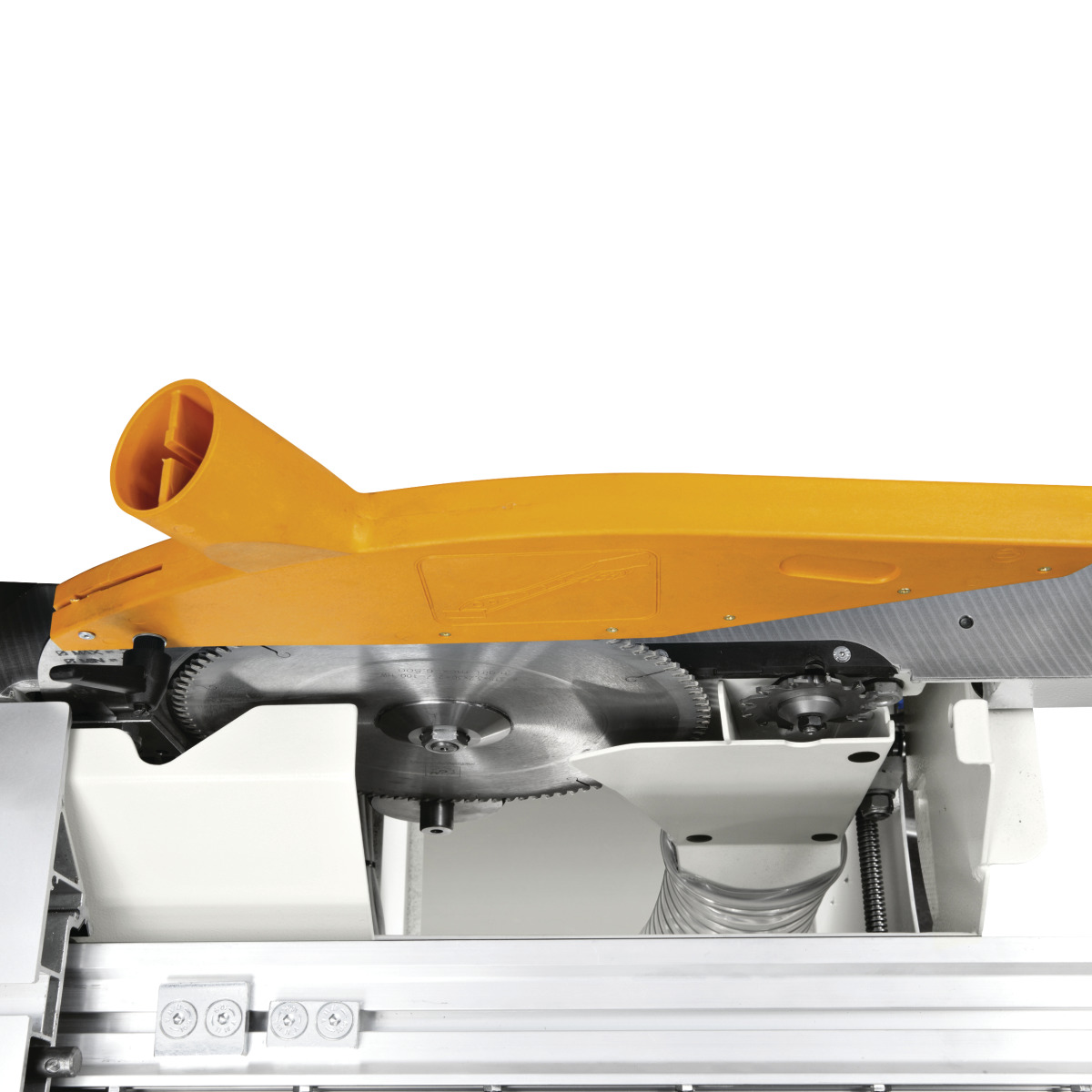

Kreissägeeinheit
- Besäumlänge 1600 mm
- Schnittbreite mit Parallelanschlag 800 mm
- Max. Ablängbreite links vom Sägeblatt 1660 mm
- Sägeblattneigung 90 45 °
- Max. Schnitthöhe bei 90° 90 mm
- Max. Schnitthöhe bei 45° 63 mm
- Max. Sägeblattüberstand 90° 100 mm
- Max. Sägeblattüberstand 45° 78 mm
- Durchmesser (Haupt-)Sägeblatt 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt 3500 min⁻¹

Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge 1600 mm
- Formatschiebeschlittenbreite 270 mm
- Formatschiebeschlittenhöhe 124 mm
- Tischlänge 1020 mm
- Tischbreite 325 mm
- Tischhöhe 900 mm

Vorschub
- Geschwindigkeit 7 m/min


LIEFERUMFANG:
- 1 Mehrfachkombination minimax lab 300p F16 TERSA
mit:
- 1 Kombi Abricht-/Parallelanschlag
- 1 Bogenfrässchutzhaube
- 1 Tersa-Messerwelle
- 1 eloxierter Aluminium- Formatschiebeschlitten
- 1 Klappanschlag
- 1 Exzenterspanner


Die Lieferung dieses Artikels erfolgt per Spedition.
Dazu benötigen wir eine Telefonnummer, unter der Sie tagsüber erreichbar sind.
